单相三线三相四线三相五线接线图单相就是220V 电压三相就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线1单相三线2三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：三线----------3根火线（没有零线N和接地线PE）四线----------3根火线+1根零线N （TN-C系统）3五线----------3根火线+1根零线N+1根接地线PE （TN-S系统）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。
TN 方式4供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
（ 3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（ 4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
53 ）专用保护线PE 不许断线，也不许进入漏电开关。
4 ）干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。
三相五线制的接线办法
在三相四线制供电体系中，把零线的两个效果分隔，即一根线造作业零线（N），别的用一根线专做维护零线（PE），这么的供电接线办法称为三相五线制供电办法。
三线五线制包含三根相线、一根作业零线、一根维护零线。
三相五线制的接线办法如下图所示。
该接线的特征是：作业零线N与维护零线PE除在变压器中性点一同接地外，两线不再有任何的电气联接。
因为该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载，因此得到广泛的运用。
在三相负载不彻底平衡的作业状况下，作业零线N有电流转过且是带电的，而维护零线PE不带电，因此该供电办法的接地体系彻底具有安全和牢靠的基准电位。
1。
/diangongdianzi/diangongjichu/65088.html什么是三相五线制?与三相四线制什么区别？1.什么是三相五线制?在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图1 所示.该接线的特点是:工作零线N与保护零线PE 除在变压器中性点共同接地外,两线不再有任何的电气连接.由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用.在三相负载不完全平衡的运行情况下,工作零线 N是有电流通过且是带电的,而保护零线 PE 不带电,因而该供电方式的接地系统完全具备安全和可靠的基准电位.2.三相五线制与三相四线制的比较(1)基本供电系统简介常用的基本供电系统有(380V)三相三线制和(380/220V)三相四线制等,但这些名词术语内涵不是十分严格.国际电工委员会(IEC)对此作了统一规定,称为TT 系统、TN系统、IT 系统.其中TN 系统又分为TN-C、TN-S 系统.TT 式供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统.第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备金属外壳和正常不带电的金属部分与大地直接联接,而与系统如何接地无关.在TT 系统中负载的所有接地均称为保护接地。
TN 方式供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统,称作接零保护系统,用 TN 表示.TN-C 方式供电系统是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE 表示,即常用的三相四线制供电方式.TN-S 式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统,称作TN-S 供电系统,即常用的三相五线制供电方式.IT 方式供电系统,其中I 表示电源侧没有工作接地,或经过高阻抗接地.第二个字母T表示负载侧电气设备进行接地保护.IT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好.一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如连续生产装置、大医院的手术室、地下矿井等处.(2)三相四线制(TN-C)与三相五线制(TN-S)系统的比较在三相四线制供电方式中,由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化、导线老化、受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利.在零线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压,这是不允许的.采用三相五线制供电方式,用电设备上所连接的工作零线 N 和保护零线 PE 是分别敷设的,工作零线上的电位不能传递到用电设备的外壳上,这样就能有效隔离了三相四线制供电方式所造成的危险电压,使用电设备外壳上电位始终处在"地"电位,从而消除了设备产生危险电压的隐患.发电机中,三组感应线圈的公共端作为供电系统的参考零点,引出线称为中线(在单相供电中称为零线);另一端与中线之间有额定的电压差,称为相线(单相供电中称为火线).一般情况下,中线是以大地作为导体,故其对地电压应为零,称为零线.因此相线对地必然形成一定的电压差,可以形成电流回路,称其为火线.正常供电回路由相线(火线)和中线(零线)形成.地线是仪器设备的外壳或屏蔽系统就近与大地连接的导线,其对地电阻小于4 欧姆;它不参与供电回路,主要是保护操作人员人身安全或抗干扰用的.很多情况下,中线和大地的连接问题会导致用电端中线对地电压大于零,因此三相五线制种将中线和地线分开对消除安全隐患具有重要意义.在三相四线制供电方式中,主要采用 TN-C 系统供电系统,对于单相回路存在较大的安全缺陷.单相二线供电方式,最大缺陷是在发生电器外壳碰相线时,直接将 220V 相电压施加给此时正巧触摸到的人,从而发生触电事故.但如果把接外壳的保护线 PE 和中性线 N 并联合用一根,实际上这也是极不安全的.建筑物的配电线路由于接头松脱、导线断线等故障,很可能造成图 2 所示A点处开路,此时当其中一台设备开关接通后,在 A点后面所有中性线上,将出现相电压,这个高电压又被设备接地引至所有插入插座的用电设备外壳上,而且其后的设备即使并未开启,外壳上也有 220V 电压,这是十分危险的.图2 TN-C系统单相回路断零示意图如果采用三相五线制的TN-S 供电系统,则不会出现这种情况.如图3 所示,只有当保护线断开,而且又有一台设备发生相线碰外壳,两故障同时出现时,才会出现与前述二线制中类似情况的事故.从而也极大地降低了事故出现的可能性.图3 TN-S系统单相回路示意图3.三相五线制在民用建筑电气设计中的应用(1)三相五线制供电的应用范围凡是采用保护接零的低压供电系统,均是三相五线制供电的应用范围.国家有关部门规定:凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设.对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施.根据JGJ/T-1992《民用建筑电气设计规范》,住宅小区设计不应采用TN-C供电系统即三相四线制供电方式,而应推广采用TN-S供电系统即三相五线制供电方式.(2)单相三线制"和"三相五线制"配电建筑电气设计中采用"单相三线制"和"三相五线制"配电.就是在过去"单相二线制"和"三相四线制"配电基础上,另增加一根专用保护线直接与接地网相连,如图1所示.即根据国际电工委员会(IEC)标准和国家标准而定的TN-S系统,从而保障了电器使用的安全. ①"单相三线制"是"三相五线制"的一部分,在配电中出现了N线和PE线:一个是工作接地N线,这是构成电气回路的需要,其中有工作电流流过,在单相二线制中,工作接地N严禁装设保险等可断开点,但单相三线制中则应同相线一样装设保护元器件.另一个是保护接地PE线,要求直接与接地网相联接,保护线PE与中性线N从某点分开后,就不得有任何联系,目的有两个:其一是为了使漏电电流动作保护能正确动作;其二是为了使保护线上没有电流流过,以利安全.②每个建筑物进户线处应将零线重复接地,接地电阻≤lO.③从引入处开始,接至建筑物内各个插座,中性线N和保护线PE完全分开(严禁零地混接).至于保护线PE的导线应采用与工作回路相同等级的绝缘导线,且与中性线N截面相同,敷设方式和路径也同工作回路,为便于识别,最好能采用三种颜色分开,依据规范,相线为L1黄、L2绿、L3红色;中性线N为淡兰色或黑色;保护线PE为黄绿双色.(民用建筑电气设计规范》规定"住宅建筑每户的进线开关或插座专用回路宜设置漏电电流动作保护,动作电流为30mA".④插座的接线应遵循左零(N)右相(L)上接地.如图4所示.图4 插座线路示意图32W日光灯电子镇流器剖析电路如下图所示。
单相三线三相四线三相五线接线图默认分类 2009-06-09 08:45 阅读369 评论0字号: 大中小单相就就是220V 电压三相就就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相三线三相就就是工厂电路也可称工程电路,它根据场合需要有3线,4线与5线几种方式:三线----------3根火线(没有零线N与接地线PE)四线----------3根火线+1根零线N (TN-C系统)五线----------3根火线+1根零线N+1根接地线PE (TN-S系统)TN 方式供电系统这种供电系统就是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN 表示。
它的特点如下。
1 )一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,就是TT 系统的5、3 倍,实际上就就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。
2 ) TN 系统节省材料、工时,在我国与其她许多国家广泛得到应用,可见比TT 系统优点多。
TN 方式供电系统中,根据其保护零线就是否与工作零线分开而划分为TN-C 与TN-S 等两种。
( 3 ) TN-C 方式供电系统它就是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE 表示( 4 ) TN-S 方式供电系统它就是把工作零线N 与专用保护线PE 严格分开的供电系统,称作TN-S 供电系统, TN-S 供电系统的特点如下。
1 )系统正常运行时,专用保护线上不有电流,只就是工作零线上有不平衡电流。
PE 线对地没有电压,所以电气设备金属外壳接零保护就是接在专用的保护线PE 上,安全可靠。
2 )工作零线只用作单相照明负载回路。
3 )专用保护线PE 不许断线,也不许进入漏电开关。

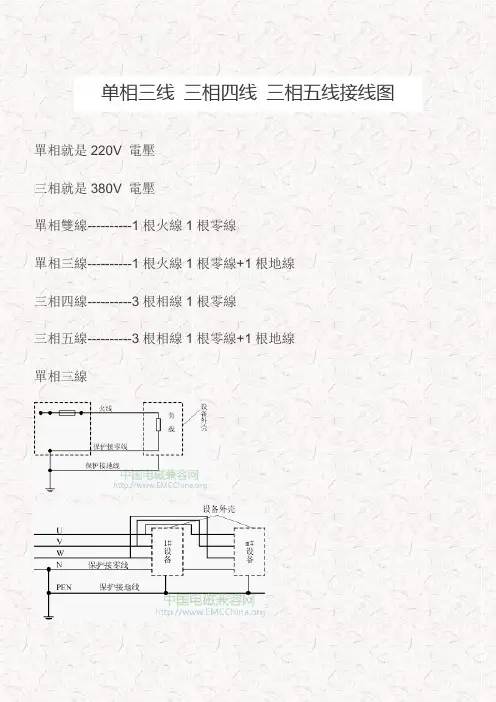

单相三线三相四线三相五线接线图單相就是220V 電壓
三相就是380V 電壓
單相雙線----------1根火線1根零線
單相三線----------1根火線1根零線+1根地線
三相四線----------3根相線1根零線
三相五線----------3根相線1根零線+1根地線
單相三線
三相就是工廠電路也可稱工程電路，它根據場合需要有3線，4線和5線幾種方式：
三線----------3根火線（沒有零線N和接地線PE）
四線----------3根火線+1根零線N （TN-C系統）
五線----------3根火線+1根零線N+1根接地線PE （TN-S系統）
TN 方式供電系統這種供電系統是將電氣設備的金屬外殼與工作零線相接的保護系統，稱作接零保護系統
，用TN 表示。
它的特點如下。
1 ）一旦設備出現外殼帶電，接零保護系統能將漏電電流上升為短路電流，這個電流很大，是TT 系統的。

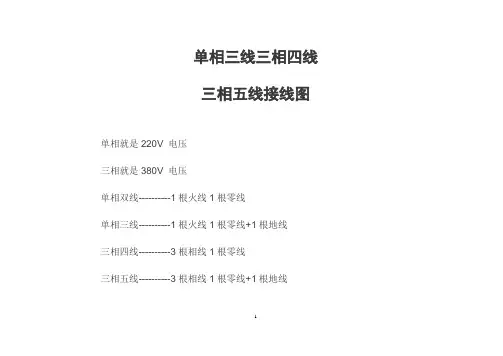

单相三线三相四线三相五线接线图
默认分类 2009-06-09 08:45 阅读369 评论0
字号：大中小
单相就是220V 电压
三相就是380V 电压
单相双线----------1根火线1根零线
单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线
三相五线----------3根相线1根零线+1根地线单相三线
三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：
三线----------3根火线（没有零线N和接地线PE）
四线----------3根火线+1根零线N （TN-C系统）
五线----------3根火线+1根零线N+1根接地线PE （TN-S系统）
TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统
，用TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的
5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，
使故障设备断电，比较安全。
2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。
TN 方式
供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
（ 3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示
（ 4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供
电系统，TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所
以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
3 ）专用保护线PE 不许断线，也不许进入漏电开关。
4 ）干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，
所以TN-S 系统供电干线上也可以安装漏电保护器。
5 ）TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
在建筑工程工工前的“三通
一平”（电通、水通、路通和地平——必须采用TN-S 方式供电系统。
（ 5 ）TN-C-S 方式供电系统在建筑施工临时供电中，如果前部分是TN-C 方式供电，而施工规范规定
施工现场必须采用TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出PE 线，TN-C-S 系统的
特点如下。
1 ）工作零线N 与专用保护线PE 相联通，如图1-5ND 这段线路不平衡电流比较大时，电气设备的接零
保护受到零线电位的影响。
D 点至后面PE 线上没有电流，即该段导线上没有电压降，因此，TN-C-S
系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于ND 线的负
载不平衡的情况及ND 这段线路的长度。
负载越不平衡，ND 线又很长时，设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大，而且在PE 线上应作重复接地。
2 ）PE 线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳
闸造成大范围停电。
3 ）对PE 线除了在总箱处必须和N 线相接以外，其他各分箱处均不得把N 线和PE 线相联，PE 线上
不许安装开关和熔断器，也不得用大顾兼作PE 线。
通过上述分析，TN-C-S 供电系统是在TN-C 系统上临时变通的作法。
当三相电力变压器工作接地情况良
好、三相负载比较平衡时，TN-C-S 系统在施工用电实践中效果还是可行的。
但是，在三相负载不平衡、
建筑施工工地有专用的电力变压器时，必须采用TN-S 方式供电系统。
三相交流电路
由于三相交流电在生产、输送和应用等方面具有突出的优点，因此交流电力系统都采用三相三线制输电、三相四线制配电。
又由于建筑施工现场既有动力负
荷(如搅拌机、塔吊、电焊机等)，又有照明负荷，因此一般都采用三相四线制供电。
所谓三相四线制就是三条相线(火线)和一条零线的供电体制。
三条相线具有频率相同、幅值相等、相位互差120‘的正弦交流电压，称．为三相对称电压。
前述单相交流电路，就是三相交流电路中的一相，因此三相交流电路可视为三个特殊单相电路的结合。
在三相电路对称时或不对称(有中线)时，三相交流电路可化简为单相电路的计算。
故前述单相交流电路的分析计算方法，完全适用于三相交流电路。
本章着重讨论三相负载在星形和三角形接法时电压、电流及功率的计算方法。
第一节三相交流电源
图5—l是三相交流发电机的原理图，它有三个完全相同的定子绕组，三个绕组的首端A、B、C(或末端X、Y、Z)在空间上彼此相隔120°。
其中每一绕组AX、BY、CZ称为发电机的一相。
转子一般由直流电磁铁构成。
转子绕组中通人直流电而产生固定磁极，极面做成适当形状，以使定于与转子之间的空气隙的磁感应强度按正弦规律分布。
当转于由原动机拖动以。
速度按顺时针方向旋转时，三个定子绕组被磁力线切割而产生正弦电动势：eA、eB、eC。
由于三个绕组的结构完全一样、被切割的速度一致、彼此在空间上互差120°，所以产生的三个电动势是幅值相等、频率相同、相位互差120°的三相对称电动势。
若规定电动势的参考方向从每相绕组的末端指向首端，并以A相电动势为参考相量，则三相对称电动势的瞬时值表达式为
第74页
发电机三相绕组的通常接法如图5—4所示，即将三个末端联在一起，这一联接点称为中点或零点，用N表示。
这种联接法称为星形联接。
从中点引出的导线称为中线或零线。
中线通常与大地相连，此时又称为地线。
从首端A、B、c引出的三根导线称为相线或端线，俗称火线。
这种具有中线的供电方式称为三相四线制。
若无中线引出只有三根相线的供电方式称为三相三线制。
通常低压供电网均采用三相四线制，其四根导线可用不同颜色(黄、绿、红、黑)标记。
三相四线制供电的特点是可以给负载提供两种电压：一种称为相电压，即
火线与零线间的电压，其有效值用UA、UB、Uc或通常用Ur表示，参考方向规定为由相线指向零线；另一种称为线电压，即相线与相线之间的电压，其有效值用UAB、UBc、UCA或通常用Ur．表示，其参考方向由双下标的先后顺序表示。
例如UAB 是自首端A指向末端B，如图5—4所示。
当发电机三相绕组联成星形时，由于发电机三相绕组产生的三个电动势是对称的，因此三个相电压也是对称的，即
