球墨铸铁可调式防沉降检查井盖安装及维护技术规程球墨铸铁可调式防沉降检查井盖是一种常用于城市排水系统的井盖，它具有防止井盖沉降的功能，并且可以根据实际需要进行调整。
下面是球墨铸铁可调式防沉降检查井盖的安装及维护技术规程：
一、安装要求：
1. 在安装前，要查看检查井是否满足设计要求，包括井身垂直度、孔口位置是否正确等。
2. 检查球墨铸铁井盖和井座的质量，不能有裂纹、破损等缺陷。
3. 在安装井盖前，要将检查井清洗干净，确保井底平整。
4. 环形基础座要根据实际情况选择，一般使用混凝土基础座。
5. 在安装井盖时，需要调整井盖高度，确保与道路、人行道面平齐。
二、安装步骤：
1. 先将球墨铸铁井盖放置在井座上，调整井盖高度。
2. 使用调整器具（如螺栓、螺母等）固定井盖和井座。
3. 确保井盖与井座之间无松动，并且能够灵活调节。
三、维护要求：
1. 定期检查井盖的高度，若发现沉降现象应及时调整。
2. 清理井盖周围的污垢，保持井盖清洁。
3. 定期检查井盖和井座是否有损坏，若有损坏应及时更换。
4. 在施工或交通中需要拆卸井盖时，应按规范进行操作，防止损坏井盖。
总之，球墨铸铁可调式防沉降检查井盖的安装及维护需要严格按照技术规程进行，以确保其正常运行和使用。
DB510100 T 203—2016球墨铸铁可调式防沉降检查井盖DB510100 T 203—2016球墨铸铁可调式防沉降检查井盖DB510100DB510100/T 203—2016四川省(区域性)地方标准球墨铸铁可调式防沉降检查井盖2016-04-20发布2016-05-01实施成都市质量技术监督局发布DB510100/T 203—2016 目次前言 ..................................................................... (2)1 范围 ..................................................................... (3)2 规范性引用文件 ....................................................................33 术语和定义 ..................................................................... (3)4 分类和结构形式 ....................................................................65 材料 ..................................................................... (7)6 要求 ..................................................................... (7)7 试验方法 ..................................................................... . (11)8 检验规则 ..................................................................... . (15)9 标志、随行文件、运输和贮存 (17)附录A(规范性附录)D400设透气孔球墨铸铁可调式防沉降Φ———————————————————————————————————————————————680检查井盖结构示意图 (19)附录B(规范性附录)D400不设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (20)附录C(规范性附录)C250球墨铸铁可调式防沉降660*340*120雨水篦子结构示意图 (21)1DB510100/T 203—2016 前言本标准按照GB/T 1.1-2009给出的规则起草。
可调式防沉降球墨铸铁井盖安装质量检查指标摘要：I.引言- 简要介绍可调式防沉降球墨铸铁井盖的背景和应用场景II.安装质量检查指标- 防沉降性能- 井盖与路面平齐- 减少压力，保护路面基础结构- 防盗性能- 不锈钢铰链设计- 结构完整性- 井框与底框连接牢固- 耐用性能- 井盖表面菱形块花纹，增加摩擦力- 安全性- 井盖在施工中不会因压路机碾压而产生错口III.结论- 总结可调式防沉降球墨铸铁井盖的优点和安装质量检查指标正文：随着城市化进程的不断推进，道路基础设施的建设越来越受到重视。
其中，可调式防沉降球墨铸铁井盖作为一项重要的技术创新，已经在我国的城市道路上广泛应用。
这种井盖具有防沉降、防盗、结构完整、耐用和安全性高等优点，为城市道路的建设和维护带来了诸多便利。
首先，可调式防沉降球墨铸铁井盖在防沉降性能方面表现出色。
其独特的结构设计使得井盖能够随着路面的沉降而沉降，始终保持与路面平齐。
这样一来，不仅有效地保护了路面基础结构，还减少了因路面不平造成的行车安全隐患。
其次，在防盗性能上，可调式防沉降球墨铸铁井盖采用了不锈钢铰链设计，有效地起到了防盗作用。
这一设计使得井盖在闭合状态下能够紧密贴合，防止不法分子通过撬动井盖来实施盗窃。
此外，可调式防沉降球墨铸铁井盖的结构完整性也得到了充分保障。
井框与底框连接处采用了不锈钢铰链，使得两者连接更加牢固，避免了因井盖松动而引发的安全事故。
在耐用性能方面，可调式防沉降球墨铸铁井盖表面铸出菱形块花纹，增加了摩擦力，提高了井盖的使用寿命。
同时，由于井盖与路面结合紧密，也降低了因井盖磨损而产生的噪音。
总的来说，可调式防沉降球墨铸铁井盖在安装质量检查指标上表现优秀，为我国城市道路的基础设施建设提供了有力保障。
DB510100 T 203—2016球墨铸铁可调式防沉降检查井盖DB/T 203—2016是四川省地方标准，主要规定了球墨铸铁可调式防沉降检查井盖的技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的内容。
本标准适用于城市道路、广场、停车场、公园、工厂、仓库等场所的地下管线的检查井盖，以及其他需要使用球墨铸铁可调式防沉降检查井盖的场所。
本标准要求球墨铸铁可调式防沉降检查井盖应具有较好的承载能力、耐久性、防滑性、防水性、防盗性等特点，且外观应美观大方，符合城市美化要求。
本标准还规定了球墨铸铁可调式防沉降检查井盖的试验方法，包括外观检查、尺寸检查、承载能力试验、耐久性试验、防滑性试验、防水性试验、防盗性试验等内容。
同时，还对检验结果的判定做出了详细的规定。
本标准的实施可以有效提高球墨铸铁可调式防沉降检查井盖的质量，保障城市基础设施的安全和稳定运行，为城市建设和管理提供了一定的技术支持和保障。
本标准是依据XXX文件“关于印发的通知”（GB/T 1.1-2009）的要求编制的。
本标准由XXX负责起草。
本标准自发布之日起代替DB/T 203—2009《城市燃气用球墨铸铁管件》。
本标准与原标准相比，主要修改了以下内容：范围、规范性引用文件、术语和定义、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存等方面的内容。
本标准附录A、附录B、附录C为规范性附录。
本标准自发布之日起实施。
2范围本标准规定了城市燃气用球墨铸铁管件的分类、结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存等方面的要求。
3规范性引用文件本标准中以下文件对于本标准的实施是必需的。
凡是注日期的引用文件，其各版本之间的技术内容是不相同的。
本标准中的引用文件，其后的所有修改单（不包括勘误单）或修订单均不适用于本标准。
4术语和定义本标准中所涉及到的术语和定义，除非另有规定，均按照以下要求执行：4.1 管件：指用于城市燃气管网系统中的各种管道接头、弯头、三通、四通、变径、止回阀、减压阀、过滤器、消声器、检查井盖等各种附件，以及与之配套的法兰、密封圈等。

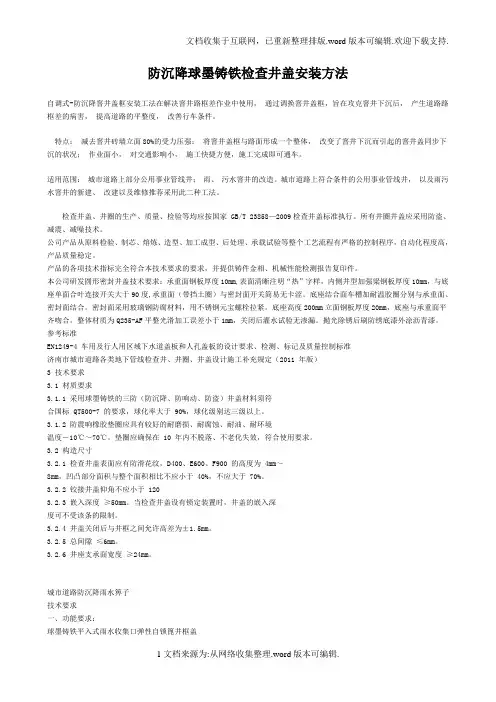

防沉降球墨铸铁检查井盖安装方法自调式-防沉降窨井盖框安装工法在解决窨井路框差作业中使用，通过调换窨井盖框，旨在攻克窨井下沉后，产生道路路框差的病害，提高道路的平整度，改善行车条件。
特点：减去窨井砖墙立面80%的受力压强；将窨井盖框与路面形成一个整体，改变了窨井下沉而引起的窨井盖同步下沉的状况；作业面小，对交通影响小，施工快捷方便，施工完成即可通车。
适用范围：城市道路上部分公用事业管线井；雨、污水窨井的改造。
城市道路上符合条件的公用事业管线井，以及雨污水窨井的新建、改建以及维修推荐采用此二种工法。
检查井盖、井圈的生产、质量、检验等均应按国家 GB/T 23858—2009检查井盖标准执行。
所有井圈井盖应采用防盗、减震、减噪技术。
公司产品从原料检验、制芯、熔炼、造型、加工成型、后处理、承载试验等整个工艺流程有严格的控制程序，自动化程度高，产品质量稳定。
产品的各项技术指标完全符合本技术要求的要求，并提供铸件金相、机械性能检测报告复印件。
本公司研发圆形密封井盖技术要求：承重面钢板厚度10mm,表面清晰注明“热”字样，内侧井型加强梁钢板厚度10mm，与底座单面合叶连接开关大于90度,承重面（带挡土圈）与密封面开关简易无卡涩。
底座结合面车槽加耐温胶圈分别与承重面、密封面结合。
密封面采用玻璃钢防腐材料，用不锈钢元宝螺栓拉紧。
底座高度200mm立面钢板厚度20mm，底座与承重面平齐吻合。
整体材质为Q235-AF平整光滑加工误差小于1mm，关闭后灌水试验无渗漏。
抛光除锈后刷防绣底漆外涂沥青漆。
参考标准EN1249-4 车用及行人用区域下水道盖板和人孔盖板的设计要求、检测、标记及质量控制标准济南市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定（2011 年版）3 技术要求3.1 材质要求3.1.1 采用球墨铸铁的三防（防沉降、防响动、防盗）井盖材料须符合国标 QT500-7 的要求，球化率大于 90%，球化级别达三级以上。

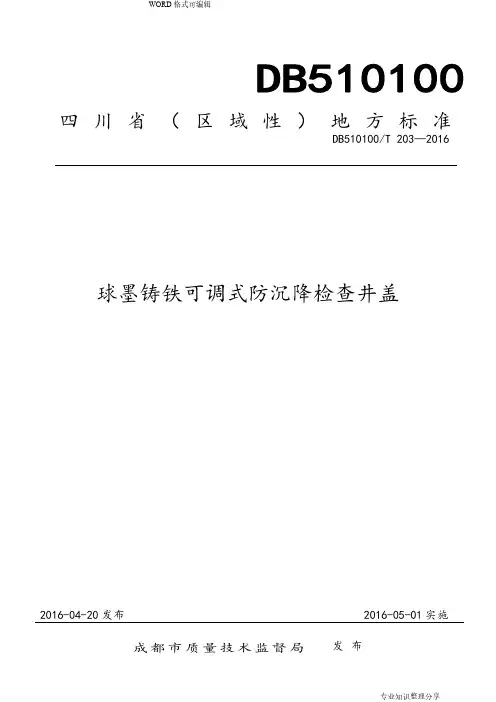

DB510100/T 203 — 2016球墨铸铁可调式防沉降检查井盖成都市质量技术监督局？?？发布四川省（区域性）地方标准DB5101002016-04-20 发布2016-05-01实施目？？次20前??言本标准按照GB/T给岀的规则起草。
本标准由成都市城市管理委员会提岀。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3术语和定义下列术语和定义适用于本标准。
检查井地下设施中用于连接、检查、维护管线和安装设备的竖向构筑物。
检查井盖检查井井口可开启的封闭物，由井盖和井座组成。
井盖检查井盖中可开启的部分，用于封闭检查井口。
井座井盖设施中固定于检查井井口或雨水口顶部的部分，用于安放井盖。
雨水口专门用于收集地表雨水并将其送入排水管道的一种检查井。
可调式防沉降井盖可防止井盖与路面不均匀沉降， 井座承载面位于顶部与路面标高平齐的防沉降结构设计， 查井采用承插方式连接，上盘面为法兰盘式结构。
检查井盖病害判定标准及治理技术标准依据《XX市检查井盖管理办法》(XX市人民政府令第196号)，《城镇道路养护技术规范》(CJJ36-2016),《无障碍设计规范》(GB50763-2012).《城镇道路工程施工与质量验收规范》(CJJ1-2008)、《检查井盖》(GB/T23858-2009)、《球墨铸铁可调式防沉降检查井盖》地方标准(DB510100/T203-2016),《球墨铸铁可调式防沉降检查井盖安装及维护技术规程》(DB5101/T4-2018)、《关于印发＜XX市城市道路人行道球墨铸铁方形井盖监督管理技术规定〉的通知》(成井盖办(2017)14号)等相关技术规定，结合检查井盖病害治理工作实际情况，制定检查井盖病害判定标准及治理技术标准如下：一、井盖病害治理范围本标准所称的检查井盖是指我市行政区域内设置的各类管线检查井盖，包括污水、雨水(含截水沟)、供水、燃气、电力、通信、广播电视、路灯、交安等地下管线的检查井盖、沟盖板。
二、病害井盖的判定标准(一)检查井周L5mXL5m范围内路面出现网裂、沉陷、拥包、车辙、翻浆、松散等破损；(二)检查井盖与相邻路面出现沉陷或凸起现象，高差＞20mm(1.5m直尺量)；(三)检查井盖翘跛、响动，井框差＞IOnini问题；（四）井盖与路面之间出现脱离、松动问题。
三、治理技术标准及要求（一）用于井盖病害治理的井盖须符合相关质量技术要求（球墨铸铁可调式防沉降检查井盖应符合XX市地方标准DB510100/T203-2016）,更换的新井盖需具备产品质量检验合格证书和委托第三方机构抽样送具有相应资质等级的质量检测单位检验后取得的合格报告。
（二）车行道病害井盖治理应使用球墨铸铁可调式防沉降检查井盖，安装要求使用调节环，且井盖安放时，其较链位置应朝来车方向。
（三）人行道病害井盖治理应采用承载力符合要求的井盖，且现有方形井盖、电力沟盖板宜采用轻质、易开启及美观要求的方形井盖。
DB510100 四川省（区域性）地方标准DB510100/T 203—2016 球墨铸铁可调式防沉降检查井盖2016-04-20发布 2016-05-01实施目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 分类和结构形式 (6)5 材料 (7)6 要求 (7)7 试验方法 (11)8 检验规则 (15)9 标志、随行文件、运输和贮存 (17)附录A（规范性附录）D400设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (19)附录B（规范性附录）D400不设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (20)附录C（规范性附录）C250球墨铸铁可调式防沉降660*340*120雨水篦子结构示意图 (21)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由成都市城市管理委员会提出。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1 范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3 术语和定义下列术语和定义适用于本标准。
D B T球墨铸铁可调式防沉降检查井盖The latest revision on November 22, 2020DB510100四川省（区域性）地方标准DB510100/T 203—2016球墨铸铁可调式防沉降检查井盖2016-04-20发布 2016-05-01实施成都市质量技术监督局发布目次 (20)前言本标准按照GB/T 给出的规则起草。
本标准由成都市城市管理委员会提出。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1 范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3 术语和定义下列术语和定义适用于本标准。
检查井地下设施中用于连接、检查、维护管线和安装设备的竖向构筑物。
检查井盖检查井井口可开启的封闭物，由井盖和井座组成。
井盖检查井盖中可开启的部分，用于封闭检查井口。
井座井盖设施中固定于检查井井口或雨水口顶部的部分，用于安放井盖。
球墨铸铁井盖检测标准球墨铸铁井盖是一种常见的道路设施，用于覆盖井口，保护井内的设备和人员安全。
为了确保球墨铸铁井盖的质量和安全性能，在生产过程中需要进行严格的检测。
以下是球墨铸铁井盖检测的相关标准和参考内容。
1. 外观检测：- 检查球墨铸铁井盖的表面是否光滑，无明显的气孔、夹杂物和皮脱等缺陷。
- 检查井盖的形状和尺寸是否符合设计要求。
2. 声音检测：- 敲击井盖，检查其声音是否清脆，表示材质均匀，无内部缺陷。
3. 化学成分检测：- 通过取样测试，检查球墨铸铁井盖的化学成分是否符合相关标准要求。
- 包括检测铸铁中的碳含量、硅含量、磷含量、硫含量等元素的含量。
4. 力学性能检测：- 包括弯曲强度、冲击韧性、拉伸强度等力学性能的测试。
- 检测井盖在受到力的作用下是否具有足够的强度和韧性，能够承受道路交通和其他载荷的影响。
5. 防盗性能检测：- 检查球墨铸铁井盖的防盗措施是否有效，如盖面与井壁之间的连接是否紧固可靠，防止被人非法拆卸。
- 检测井盖的重量和结构设计是否能够有效防止被盗。
6. 耐磨性能检测：- 通过一定的实验方法，测试球墨铸铁井盖的耐磨性能。
- 检测井盖材料的硬度和抗摩擦性能，判断其在长时间使用中是否会因摩擦或磨损而失去功能。
7. 耐腐蚀性能检测：- 检测球墨铸铁井盖的耐腐蚀性能，包括在不同环境条件下的抗腐蚀性能测试。
- 通过浸泡试验或其他相关测试方法，评估井盖材料对水、酸碱和潮湿等化学物质的耐受能力。
8. 其他可选检测项目：- 包括球墨铸铁井盖的防滑性能、抗火性能等可选的检测项目。
- 这些项目的具体要求可以根据实际情况和需求适当增加。
以上是球墨铸铁井盖检测的一些相关标准和参考内容。
在进行球墨铸铁井盖检测时，需要根据实际情况选择合适的检测方法和仪器设备，确保井盖的质量和使用安全性能。
球墨井盖标准重量表：从材质到承载等级的全面解析在城市的道路设施中，井盖是不可或缺的一部分。
球墨井盖以其优良的耐压性和耐磨性，广泛应用于城市建设中。
本文将为您详细解读球墨井盖的标准重量表，让您了解不同型号、材质和承载等级的井盖重量。
一、球墨井盖标准重量表的制定依据球墨井盖标准重量表主要参照行业标准《铸铁检查井盖》(CJ/T3012-93)进行制定。
该标准规定了井盖的尺寸、承载能力、材质等方面的要求，是制造和选用井盖的重要依据。
同时，本文引用的重量表来源于国家建筑设计研究院的97S501-1图集，为国家标准设计制造。
二、球墨井盖的型号与重量根据不同的型号和承载等级，球墨井盖的重量也有所不同。
以下是几种常见的球墨井盖型号及其重量：1.Φ500(QQ)轻型球墨铸铁井盖：材质为QT500-7，承载等级为汽-10级主车。
该型号井盖的重量为25+27=52KG（盖+支座）。
2.Φ500(ZQ)重型球墨铸铁井盖：材质为QT500-7，承载等级为超汽-20级主车。
该型号井盖的重量为28+32=60KG（盖+支座）。
3.Φ500(QH)轻型灰口铸铁井盖：材质为HT200，承载等级为汽-10级主车。
该型号井盖的重量为31+32=64KG（盖+支座）。
此外，还有其他型号的球墨井盖，如Φ600、Φ700等，它们的重量和承载等级也各不相同。
在实际应用中，应根据具体需求选择合适的型号和承载等级。
三、球墨井盖的标准与质量保障为了确保球墨井盖的质量和安全性，国家相关部门制定了一系列的国家和行业标准。
这些标准对井盖的尺寸、材质、承载能力、安全性能等方面进行了详细的规定和测试要求。
在生产过程中，制造商需按照相关标准进行生产和检测，确保产品的质量和安全性。
此外，为了方便管理和维护，球墨井盖上还会标注相应的标识和信息，如型号、材质、生产厂家、生产日期等。
这些标识和信息对于使用单位和管理部门来说非常重要，有助于他们了解井盖的具体情况，及时进行维护和更换。
给水工程设计说明一、设计依据1.1、设计依据1:500带状地形图：道路专业设计图：设计委托书。
1.2、设计采用的规范标准1)《室外给水设计标准》(GB50013-2018)2)《城镇给水排水技术规范》(GB50788-2012)。
3)《给水排水工程管道结构设计规范》(GB50332-2002)4)《水及燃气用球墨铸铁管管件和附件》(GB/T13295-2019),《〈水及燃气用球墨铸铁管、管件和附件＞国家标准第1号修改单》(GB"13295-20IWXG1-2021)5)《给水排水工程构筑物结构设计规范》(GB50069—2002)6)《给水排水管道工程施工及验收规范》(GB50268-2008)7)《给水排水构筑物工程施工及验收规范》(GB50I41-2008)8)《消防给水及消火栓系统技术规范》(GB50974-2014)9)《给水排水工程埋地钢管管道结构设计规程》(CECSI41：2002)10)《埋地钢质管道阴极保护技术规范》(GB/T21448-2008)11)《室外给水排水和燃气热力工程抗震设计规范》GB5∞32-2∞312)成都市城乡建设委员会《成都市城乡建设委员会关于城市道路各类设施设计、建设技术导则》2011.613)四川省(区域性)地方标准《球墨铸铁可调试防沉降检查井盖》DB510l00rΓ203-201614)《成都石室中学东部新区实验学校配套市政道路工程岩土工程勘察报告》中国建筑西南勘察设计研窕院有限公司2022.121.3、初步设计审查意见执行情况：1)给水说明中采用地下式消火栓,部分道路工程量表为地上式。
执行情况：消火栓采用地下式消火栓：1、管线位置本工程为成都石室中学东部新区实验学校配套市政道路给水工程设计。
本次设计共计4条道路,给水管道平面位置如下：学达路：位于道路南侧，距道路中线12m处。
修远路：位于道路北侧，距道路中线7.1m处。
文昌路：位于道路北侧，距道路中线7m处。
DB510100 四川省（区域性）地方标准DB510100/T 203—2016 球墨铸铁可调式防沉降检查井盖2016-04-20发布 2016-05-01实施成都市质量技术监督局发布目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 分类和结构形式 (6)5 材料 (7)6 要求 (7)7 试验方法 (11)8 检验规则 (15)9 标志、随行文件、运输和贮存 (17)附录A（规范性附录）D400设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (19)附录B（规范性附录）D400不设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (20)附录C（规范性附录）C250球墨铸铁可调式防沉降660*340*120雨水篦子结构示意图 (21)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由成都市城市管理委员会提出。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1 范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3 术语和定义下列术语和定义适用于本标准。
球墨铸铁可调式防沉降检查井盖安装及维护技术规程一、引言球墨铸铁可调式防沉降检查井盖是一种常用的道路设施，具有防止沉降、易于安装和维护等优点。
本文将从安装和维护两个方面对球墨铸铁可调式防沉降检查井盖进行详细探讨。
二、安装技术规程1. 确定安装位置•根据设计要求和实际需要，在道路或其他场所确定球墨铸铁可调式防沉降检查井盖的安装位置。
2. 检查井盖尺寸•在安装之前，要仔细检查球墨铸铁可调式防沉降检查井盖的尺寸，确保与井口尺寸相符合。
3. 基础处理•在安装球墨铸铁可调式防沉降检查井盖之前，应对基础进行处理，将基础表面平整，并确保基础能够承受井盖的重量。
4. 安装井盖•将球墨铸铁可调式防沉降检查井盖放置在井口上，并注意调整井盖的水平度和垂直度。
5. 固定井盖•在安装好球墨铸铁可调式防沉降检查井盖后，使用适当的固定设备，如螺丝、螺母等，将井盖牢固地固定在基础上。
三、维护技术规程1. 定期巡视•对球墨铸铁可调式防沉降检查井盖进行定期巡视，发现异样情况及时处理。
2. 清理井盖•清理井盖上的杂物，包括泥土、石头等。
保持井盖周围环境整洁。
3. 润滑维护•定期对球墨铸铁可调式防沉降检查井盖的活动部件进行润滑维护，保持其正常运转。
4. 修复损坏•如发现球墨铸铁可调式防沉降检查井盖出现损坏，应及时修复或更换。
5. 天气灾害防护•在恶劣天气条件下，如台风、暴雨等，应采取相应措施，保护球墨铸铁可调式防沉降检查井盖。
四、总结本文重点介绍了球墨铸铁可调式防沉降检查井盖的安装和维护技术规程。
在安装方面，需要确定安装位置、检查井盖尺寸、进行基础处理等。
在维护方面，需要定期巡视、清理井盖、润滑维护、修复损坏和天气灾害防护等。
通过遵守这些技术规程，可以确保球墨铸铁可调式防沉降检查井盖的安全和正常使用。
设计流量下管道的输送能力。
YZB-7.YZZ-14.WHJ-8、WZZ-9井处管道转弯和交接处水流转角不应小于90°。
回复：同意意见，已核实道路交叉口的新旧管线连接位置、标高等信息：已调整YZB.7、YZZ-14.WHJ-8、WZZ-9井处管道转弯，使其水流转角不小于90°。
2设计依据2.1相关规范、标准与技术指南1）《室外排水设计标准》（GB50014-2021）；2）《建筑与市政工程抗震通用规范》GB55002-2021：3）《建筑与市政工程无障碍通用规范》GB55019-2021；4）《城市给水工程项目规范》GB55026-2022：5）《城乡排水工程项目规范》GB55027-2022：6）《四川省市政工程消防设计技术审杳要点（试行）＞7）《城市排水工程规划规范》（GB50318-2017）；8）《城市工程管线综合规划规范》（50289-2016）；9）《给水排水管道工程施工及验收规范》（GB50268-2008）；10）《污水排入城镇下水道水质标准》（GB/T31962-2015）；11）《市政公用工程设计文件编制深度规定》（2013）；12）《球墨铸铁可调式防沉降检查井盅》（DB510100/T203-2016）；13）《建筑机电工程抗震设计规范》GB50981-2014;14）《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2016）:15）《危险性较大的分部分项工程安全管理规定》：16）《四川省城镇排水与污水处理条例》（2019修订版）：17）《给水排水工程构筑物工程施工及验收规范》GB50141-2008；18）《四川省海绵城市建设工程评价标准》DBJ51/T151-2020；19）《四川省低影响开发雨水控制与利用工程技术标准》DBJ51/T084-2017：20）川建科发【2007】416号文等相关规范标准。
2.2基础资料（1）相关道路设计图;给排水施工图设计说明1工程概况本项目地理位置位于双流区，涧清南街以东、藏卫路以西、双楠大道以北、银河路以南。
DB510100 四川省（区域性）地方标准DB510100/T 203—2016 球墨铸铁可调式防沉降检查井盖2016-04-20发布 2016-05-01实施目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 分类和结构形式 (6)5 材料 (7)6 要求 (7)7 试验方法 (11)8 检验规则 (15)9 标志、随行文件、运输和贮存 (17)附录A（规范性附录）D400设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (19)附录B（规范性附录）D400不设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (20)附录C（规范性附录）C250球墨铸铁可调式防沉降660*340*120雨水篦子结构示意图 (21)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由成都市城市管理委员会提出。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1 范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3 术语和定义下列术语和定义适用于本标准。
3.1检查井地下设施中用于连接、检查、维护管线和安装设备的竖向构筑物。
3.2检查井盖检查井井口可开启的封闭物，由井盖和井座组成。
3.3井盖检查井盖中可开启的部分，用于封闭检查井口。
3.4井座井盖设施中固定于检查井井口或雨水口顶部的部分，用于安放井盖。
3.5雨水口专门用于收集地表雨水并将其送入排水管道的一种检查井。
3.6可调式防沉降井盖可防止井盖与路面不均匀沉降，井座承载面位于顶部与路面标高平齐的防沉降结构设计，井座与检查井采用承插方式连接，上盘面为法兰盘式结构。
3.7可调式防沉降雨水箅子可防止井盖与路面不均匀沉降，井座承载面位于顶部与路面标高平齐的防沉降结构设计，用于雨水口的井盖设施。
3.8透气孔为避免管道内产生易燃易爆气体的集聚，在井盖上设置的通透性开孔。
3.9弹性锁定结构与井盖为一体，将井盖固定在井座安装位置上，能防止井盖脱离井座的具有弹性的结构。
见图10。
3.10弹性缓冲减震胶垫固定在井座或井盖上具有弹性缓冲、降低磨耗、消除碰撞声等功能的材料，如橡胶垫（胶圈）。
3.11铰链井盖与井座间的连接防盗装置。
3.12嵌入深度井座顶面至井盖与井座接触的最低点高度。
见图1中A。
3.13井座支承面支承井盖的井座平面。
见图1中B 。
3.14斜度可调式防沉降检查井盖沿上下形成的斜度。
见图1中e 。
图1 结构形式3.15总间隙一套检查井盖设施内，同一条直线上井座与井盖之间最大独立的间隙总和（α）。
见图2（α1为左间隙，αc 为中间间隙，αr 为右间隙）。
lr l +αrα=αl +αc 1+αc 2+αrα=αl +αc +αr图2 总间隙3.16井座净开孔检查井井座孔口的最大内切圆直径CO。
见图3。
图3 井座净开孔3.17试验载荷在测试可调式防沉降检查井盖承载能力时规定施加的竖向载荷。
3.18井座承载面井座承受载荷的部分。
见图4中所示D。
图4 井座承载面4 分类和结构形式4.1 分类4.1.1 可调式防沉降检查井盖按承载能力主要分为 C250、D400、E600三种类型。
4.1.2 可调式防沉降检查井盖按使用场所分为如下三组：——第一组（最低选用C250类型）：人行道、居民院落、广场，道路两侧路缘石边缘0.5m以内的雨水口。
——第二组（最低选用D400类型）：城市道路、公路、高速公路及大型车停车场等车辆通行区域。
——第三组（最低选用E600类型）：货运站、物流区、码头等重型车辆通行、停放区域。
4.1.3 可调式防沉降检查井盖按尺寸划分为人孔和非人孔两种。
非人孔规格尺寸不作规定。
成都市人孔规格尺寸按井座净开孔（co）主要分为如下两类： 680mm、780mm。
生产企业还可根据用户要求生产使用其他规格的可调式防沉降检查井盖。
4.2 结构形式球墨铸铁可调式防沉降检查井盖结构可参照附录A、附录B、附录C。
5 材料5.1 球墨铸铁球墨铸铁可调式防沉降检查井盖的球墨铸铁应使用不低于QT500-7的牌号，应符合GB/T 1348的规定，球化率应不小于80%,球化等级不低于三级。
5.2 橡胶条（橡胶块）硫化氯丁橡胶，橡胶条应符合GB/T 23661中E类的要求。
拉伸强度≥12Mpa，拉断伸长率≥175%，压缩永久变形（100℃×22h）≤35%，硬度（绍尔A型）≥75，耐臭氧（200x10-8， 40℃，预拉伸20%，100h）表面不龟裂。
5.3 不锈钢(铰链）不锈钢（铰链）材质应符合GB/T 20878-2007中S30408（新牌号06Crl9Nil0)的要求。
6 要求6.1 外观6.1.1 井盖的外表面应完整、光洁，花纹、标记及字标清晰无缺损，无毛刺、锋利边缘、翘曲变形、龟裂，材质应均匀，不得有裂纹和影响产品性能的冷隔、鼓包、砂眼等缺陷，不得有补焊。
6.1.2 盖座保持顶平，井盖上表面不得有拱度。
井盖与井座的接触面应平整、光滑。
井盖与井座应采用同一材质。
6.1.3 与井座接触的井盖底面及井座支承面应进行机械加工，井盖与井座的装配尺寸、公差等级应不低于GB/T 6414-1999中CT10的规定，保证井盖与井座接触平稳。
6.1.4 井盖关闭后，井盖与井座的高度差不得大于1.5mm。
6.1.5 弹性缓冲减震胶垫宜镶嵌在井座支承面上，胶垫宜采用垫圈。
井座支承面上设“梯形”凹槽，嵌入深度为8mm（见图6）；橡胶垫圈顶面宽12mm，底面宽14mm，高度10mm，形状为梯形（见图5）；井盖闭合时与井座支承面金属间的距离为1mm～2mm（见图7）。
若采用块状胶垫时，垫块在井座支承面上应均匀分布，间距允许误差不得超过3mm，嵌入井座支承面应稳固，高出井座支承面1mm～2mm。
图5 橡胶垫圈横断面形状图6 “梯形”凹槽图7 橡胶垫圈安装位置图6.1.6 雨水箅子的过水缝隙应匀匀分布，过水缝隙面积不得少于雨水口总面积的40%。
6.2 结构尺寸6.2.1 检查井盖上表面应有防滑花纹，C250高度为2mm～6mm；D400、E600高度为3mm～8mm，凹凸部分面积与整个面积相比应不小于30%，且不大于70%。
6.2.2 铰接井盖的仰角应不小于100°。
6.2.3 检查井盖的斜度e以1:10为宜。
6.2.4 嵌入深度不低于25mm。
6.2.5 总间隙：井盖与井座的总间隙应符合表1的规定。
表1 总间隙6.2.7 透气孔：适用于容易产生易燃易爆气体的检查井井盖，透气孔应设置在井盖上，设置要求见图8。
说明：1、在距井盖中心22.5cm与撬口成直角对称位置开孔2个，直径为30mm～38mm；2、孔洞位置必须避开井盖背面加强筋条；3、孔洞周边应与井盖防滑纹凸起部分高度一致。
图8 透气孔设置要求6.3 井盖6.3.1 井盖厚度最薄部分（不含防滑花纹高度）不低于8mm。
6.3.2 井盖与井座接触面宽度不小于20mm(见图9)。
图9 井盖与井座接触面宽度示意图6.3.3 井盖与井座接触表面应进行机械加工，保证同型号井盖可互换。
6.3.4 承载等级D400、E600的检查井盖应设置三条刚性的弹性锁定装置（见图10），当井盖闭合时可使之与支座卡口紧扣，防止井盖脱离支座,弹性锁定装置应采用整体铸造的生产工艺。
图10 弹性锁定装置、限位凸块示意图6.4 井座6.4.1 井座高度：C250井座高度宜不小于120mm ，D400、E600的井座高度宜不小于190mm。
6.4.2 对于D400、E600的井盖设施，井座承载面径向宽度应不小于80mm，最薄部分（不含防滑花纹高度）厚度不小于8mm。
6.4.3 井座的制造应当确保井盖与井座的适配性，应通过对接触表面机械加工，保证同型号井座可互换，通过防噪音的橡胶垫圈（或采用橡胶垫块的多点设计）以确保无噪音。
6.4.4 井座外边缘须有3个及以上限位凸块（见图10），限位凸块与沥青层紧密接触，防止井盖晃动。
6.4.5 井座净开孔设计应切实满足相关的安全和使用功能要求，一般人孔井座净开孔直径应不小于600mm，其尺寸偏差符合表2的规定。
表2 尺寸偏差6.4.6 井盖与井座应采用内置式结构或其它可靠设计进行防盗。
采用铰接方式的，铰链轴、销宜采用同材质球墨铸铁或新牌号为06Crl9Nil0的不锈钢，直径不小于14mm。
6.5 承载能力6.5.1 试验载荷井盖的承载能力应符合表3的规定，对于井座净开孔（co）小于250mm井盖的试验载荷应按表3所示乘以co/250，但不小于0.6倍表3的载荷。
表3 试验载荷6.5.2 残留变形C250、D400及E600井盖的允许残留变形值应小于co/500,当co<500mm时最大为1mm。
6.6 重量检查井盖的成套重量应符合表4的规定。
表4 重量7 试验方法7.1 要求井盖设施应以使用时的整套状态，进行工作条件下的荷载试验。
如井盖设施内含弹性缓冲减震胶垫圈或垫块，应去除垫圈或垫块后再进行试验，以保证准确性。
7.2 试验设备7.2.1 加载系统7.2.1.1 加载系统由加载设备、刚性垫块、橡胶垫片等组成。
7.2.1.2 加载设备应当能提供试验载荷1.2倍以上的加载能力，并经过计量校准，其加载精度应不大于±3%。
加载试验装置如图11和图12。
说明：1——加载； 2——刚性垫块；3——橡胶垫片；4——盖板；5——井座；6——台面。
图11 加载试验装置1说明：1——观察孔；2——机架；3——井座；4——橡胶避震圈；5——盖板；6——橡胶垫片；7——刚性垫块；8——传感器；9——千斤顶。
图12 加载试验装置2 7.2.1.3 检查井盖检测的刚性垫块尺寸要求见表5的规定。
