防沉降检查井井盖施工原理一、防沉降式井盖工后效果（104国道）
二、防沉降式井盖施工结构原理
沥青混凝土结构
法兰式上盘面
预制钢筋砼调节环
三、防沉降式井盖施工步骤
1、修整及清洁检查井顶部操作面；
2、根据需要将不同高度的混凝土调节环固定在检查井顶部；
3、调整混凝土调节环顶部与路面标高距离在12c～16cm范围内；
4、将防沉降井盖以承插方式放入混凝土调节环中；
5、在工作面表面淋适量乳化沥青，以增加填充沥青与基础的粘合度；
6、分层填充沥青并碾压，每层8cm厚为宜，直至将填充的沥青夯实至与路面标高基本一致，为确保沥青结构层的密实度，在支座法兰面底部均匀塞入适量沥青；
7、使用振动压路机将井盖压入路面中，使之与路面浑然一体、水平一致；
8、清理：打开盖板，清理干净所有塞在开启口、铰链及透气孔中的残余沥青，以保证井盖日后的正常使用；
9、通车：施工完毕待沥青降至常温即可开放交通，无须养护。
第一节井盖更换设计1范围适用于安装在绿化带、人行道、非机动车道、机动车行道、停车场、广场等地面的可调式防沉降井盖、可调式防沉降雨水篦子、可调式防沉降装饰检查井盖。
2规范性引用文件GB/T 1348 球墨铸铁件GB/T 6414 铸件尺寸公差与机械加工余量GB/T 23661 建筑用橡胶结构密封垫3术语和定义3.1检查井盖：检查井井口可开启的封闭物，由井盖和井座组成。
3.2井盖：井盖设施中可启闭的部分。
用于封闭检查井井口，需要时可开启。
3.3井座：固定于检查井井口或集水沟顶部的部分，用于安放井盖。
3.4可调式防沉降检查井盖：井座承载面为位于顶部与路面标高齐平的防沉降结构设计，井座与井体采用承插方式连接，上盘面为法兰盘式结构。
3.5可调式防沉降雨水箅子：特指用于集水井或集水沟的井盖设施，允许雨水通过它流入集水井或集水沟。
井座与井体采用承插式连接，上盘面为法兰盘式结构，井盖为雨水篦子盖。
3.6子盖：放置在检查井口内位于井盖下的二层井盖，防止渣物落入井内以保护井内设施，或防止井盖意外开启造成的人员安全事故。
可放置在井座内亦可单独安装在井体内。
3.7集水井：特指检查井中专门用于收集地表雨水并将其送入排水管道的一种。
3.8集水沟：特指地面标高以下专门用于收集地表雨水并将其送入排水管道的横向构筑物。
3.9可调式防沉降装饰检查井盖：井盖顶面为可填充使其外表与周围路面保持美观一致材料的结构设计，具有装饰性。
3.10嵌入深度(A)：井盖顶面至井盖与井座接触的最低点（如弹性锁定结构与井座的接触点）的高度。
见图1中所示A值。
3.11井座支承面：井座中用于支承井盖的平面。
其计算宽度见图1中的B值。
3.12斜度(e)：井盖外沿上下形成的便于井盖开启的斜度。
见图1中所示e值。
3.13井盖落座面：井盖与井座支承面接触部分。
见图1中所示C值。
图13.14通风孔：井盖上的通透性开孔。
3.15弹性锁定结构：与井盖为一体，将井盖固定在其安装位置上、能防止井盖脱离井座的具弹性的结构。
DB510100四川省（区域性）地方标准DB510100/T 203—2016球墨铸铁可调式防沉降检查井盖2016-04-20发布 2016-05-01实施成都市质量技术监督局???发布目??次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 分类和结构形式 (6)5 材料 (7)6 要求 (7)7 试验方法 (11)8 检验规则 (15)9 标志、随行文件、运输和贮存 (17)附录A（规范性附录）D400设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (19)附录B（规范性附录）D400不设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (20)附录C（规范性附录）C250球墨铸铁可调式防沉降660*340*120雨水篦子结构示意图 (21)前??言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由成都市城市管理委员会提出。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1 范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3 术语和定义下列术语和定义适用于本标准。
DB510100 四川省（区域性）地方标准DB510100/T 203—2016 球墨铸铁可调式防沉降检查井盖2016-04-20发布 2016-05-01实施目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 分类和结构形式 (6)5 材料 (7)6 要求 (7)7 试验方法 (11)8 检验规则 (15)9 标志、随行文件、运输和贮存 (17)附录A（规范性附录）D400设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (19)附录B（规范性附录）D400不设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (20)附录C（规范性附录）C250球墨铸铁可调式防沉降660*340*120雨水篦子结构示意图 (21)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由成都市城市管理委员会提出。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1 范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3 术语和定义下列术语和定义适用于本标准。

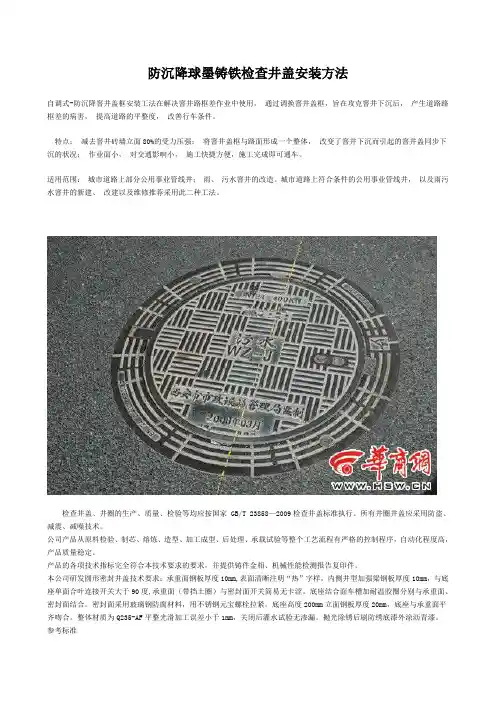

防沉降球墨铸铁检查井盖安装方法自调式-防沉降窨井盖框安装工法在解决窨井路框差作业中使用，通过调换窨井盖框，旨在攻克窨井下沉后，产生道路路框差的病害，提高道路的平整度，改善行车条件。
特点：减去窨井砖墙立面80%的受力压强；将窨井盖框与路面形成一个整体，改变了窨井下沉而引起的窨井盖同步下沉的状况；作业面小，对交通影响小，施工快捷方便，施工完成即可通车。
适用范围：城市道路上部分公用事业管线井；雨、污水窨井的改造。
城市道路上符合条件的公用事业管线井，以及雨污水窨井的新建、改建以及维修推荐采用此二种工法。
检查井盖、井圈的生产、质量、检验等均应按国家 GB/T 23858—2009检查井盖标准执行。
所有井圈井盖应采用防盗、减震、减噪技术。
公司产品从原料检验、制芯、熔炼、造型、加工成型、后处理、承载试验等整个工艺流程有严格的控制程序，自动化程度高，产品质量稳定。
产品的各项技术指标完全符合本技术要求的要求，并提供铸件金相、机械性能检测报告复印件。
本公司研发圆形密封井盖技术要求：承重面钢板厚度10mm,表面清晰注明“热”字样，内侧井型加强梁钢板厚度10mm，与底座单面合叶连接开关大于90度,承重面（带挡土圈）与密封面开关简易无卡涩。
底座结合面车槽加耐温胶圈分别与承重面、密封面结合。
密封面采用玻璃钢防腐材料，用不锈钢元宝螺栓拉紧。
底座高度200mm立面钢板厚度20mm，底座与承重面平齐吻合。
整体材质为Q235-AF平整光滑加工误差小于1mm，关闭后灌水试验无渗漏。
抛光除锈后刷防绣底漆外涂沥青漆。
参考标准EN1249-4 车用及行人用区域下水道盖板和人孔盖板的设计要求、检测、标记及质量控制标准济南市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定（2011 年版）3 技术要求3.1 材质要求3.1.1 采用球墨铸铁的三防（防沉降、防响动、防盗）井盖材料须符合国标 QT500-7 的要求，球化率大于 90%，球化级别达三级以上。

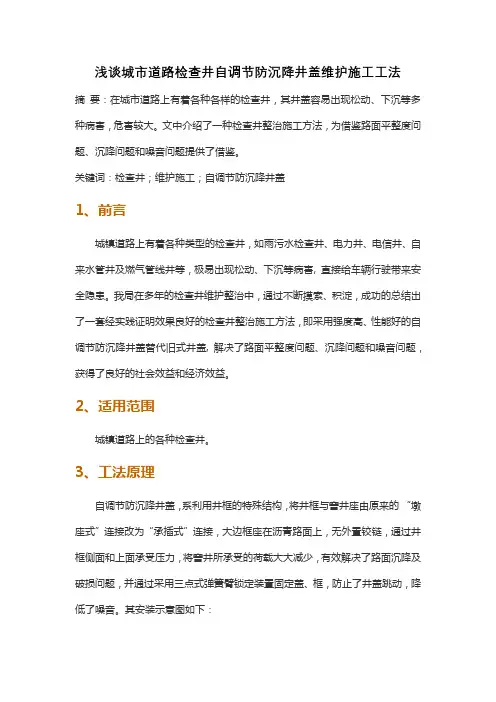

浅谈城市道路检查井自调节防沉降井盖维护施工工法摘要：在城市道路上有着各种各样的检查井，其井盖容易出现松动、下沉等多种病害，危害较大。
文中介绍了一种检查井整治施工方法，为借鉴路面平整度问题、沉降问题和噪音问题提供了借鉴。
关键词：检查井；维护施工；自调节防沉降井盖1、前言城镇道路上有着各种类型的检查井，如雨污水检查井、电力井、电信井、自来水管井及燃气管线井等，极易出现松动、下沉等病害, 直接给车辆行驶带来安全隐患。
我局在多年的检查井维护整治中，通过不断摸索、积淀，成功的总结出了一套经实践证明效果良好的检查井整治施工方法，即采用强度高、性能好的自调节防沉降井盖替代旧式井盖, 解决了路面平整度问题、沉降问题和噪音问题，获得了良好的社会效益和经济效益。
2、适用范围城镇道路上的各种检查井。
3、工法原理自调节防沉降井盖，系利用井框的特殊结构，将井框与窨井座由原来的“墩座式”连接改为“承插式”连接，大边框座在沥青路面上，无外置铰链，通过井框侧面和上面承受压力，将窨井所承受的荷载大大减少，有效解决了路面沉降及破损问题，并通过采用三点式弹簧臂锁定装置固定盖、框，防止了井盖跳动，降低了噪音。
其安装示意图如下：安装示意图4、施工工艺流程及施工操作要点4.1 工艺流程施工准备→放线、切割→拆除旧井座及路面→基层清理，修整及清理工作面→安装调节环→安装铸铁框→沥青混凝土铺筑、夯实→取出安装框、安装自调节防沉降井盖→碾压沥青混凝土及井盖→清场、开放交通。
4.2 施工操作要点1）.施工准备进行维护作业前，首先，应会同交警部门编制道路交通组织设计方案，对维护作业控制区范围合理进行交通组织，尽量减少维护作业对交通的影响。
其次，安排施工机械设备如切割机、压路机、多功能山猫、渣车等进场，并停放在围挡后面或与施工作业点同一车道附近。
附安全文明施工示意图，如下：2）.放线、切割施工放线时以垂直于路沿方向为横向线，平行于路沿方向为纵向线，尺寸应满足夯实机具操作面的宽度，开挖直径为850mm+冲击夯夯头的宽度×2，一般为1. 4 m×1.4m为宜。
DB510100 四川省（区域性）地方标准DB510100/T 203—2016 球墨铸铁可调式防沉降检查井盖2016-04-20发布 2016-05-01实施目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 分类和结构形式 (6)5 材料 (7)6 要求 (7)7 试验方法 (11)8 检验规则 (15)9 标志、随行文件、运输和贮存 (17)附录A（规范性附录）D400设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (19)附录B（规范性附录）D400不设透气孔球墨铸铁可调式防沉降Φ680检查井盖结构示意图 (20)附录C（规范性附录）C250球墨铸铁可调式防沉降660*340*120雨水篦子结构示意图 (21)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由成都市城市管理委员会提出。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1 范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3 术语和定义下列术语和定义适用于本标准。
D B T球墨铸铁可调式防沉降检查井盖The latest revision on November 22, 2020DB510100四川省（区域性）地方标准DB510100/T 203—2016球墨铸铁可调式防沉降检查井盖2016-04-20发布 2016-05-01实施成都市质量技术监督局发布目次 (20)前言本标准按照GB/T 给出的规则起草。
本标准由成都市城市管理委员会提出。
本标准起草单位：成都市城市道路桥梁管理处、成都产品质量检验研究院有限责任公司、成都市市政开发总公司、成都新同高复合器材有限公司、福州三鑫隆铸业有限公司、广州市安道给排水技术有限公司。
本标准起草人：王新代、谢进、貊洪昌、田涛、李丽、陈杨、蒋宁、刘世良、王志虎、张韶辉。
球墨铸铁可调式防沉降检查井盖1 范围本标准规定了球墨铸铁可调式防沉降检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、检验规则、标志、随行文件、运输和贮存。
本标准适用于成都市行政区域内，安装在人行道、车行道、停车场、居民院落、广场、货运站、物流区、码头等地面的球墨铸铁可调式防沉降检查井盖设施（包括进水篦）。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414-1999 铸件尺寸公差与机械加工余量GB/T 9441 球墨铸铁金相检验GB/T 20878-2007 不锈钢和耐热钢GB/T 23661 建筑用橡胶结构密封垫GB/T 23858 检查井盖3 术语和定义下列术语和定义适用于本标准。
检查井地下设施中用于连接、检查、维护管线和安装设备的竖向构筑物。
检查井盖检查井井口可开启的封闭物，由井盖和井座组成。
井盖检查井盖中可开启的部分，用于封闭检查井口。
井座井盖设施中固定于检查井井口或雨水口顶部的部分，用于安放井盖。
