汽车倒车雷达的安装-广州新干线

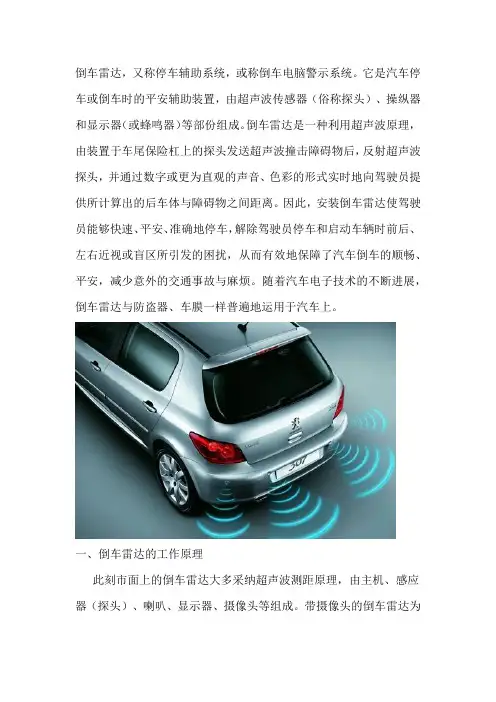

倒车雷达，又称停车辅助系统，或称倒车电脑警示系统。

它是汽车停车或倒车时的平安辅助装置，由超声波传感器（俗称探头）、操纵器和显示器（或蜂鸣器）等部份组成。

倒车雷达是一种利用超声波原理，由装置于车尾保险杠上的探头发送超声波撞击障碍物后，反射超声波探头，并通过数字或更为直观的声音、色彩的形式实时地向驾驶员提供所计算出的后车体与障碍物之间距离。

因此，安装倒车雷达使驾驶员能够快速、平安、准确地停车，解除驾驶员停车和启动车辆时前后、左右近视或盲区所引发的困扰，从而有效地保障了汽车倒车的顺畅、平安，减少意外的交通事故与麻烦。

随着汽车电子技术的不断进展，倒车雷达与防盗器、车膜一样普遍地运用于汽车上。

一、倒车雷达的工作原理此刻市面上的倒车雷达大多采纳超声波测距原理，由主机、感应器（探头）、喇叭、显示器、摄像头等组成。

带摄像头的倒车雷达为可视倒车雷达，它能够通过显示器看到车后的情景，犹如驾驶员按了一个“后眼”，极大地提高了驾驶员倒车或启动时判定的准确性。

倒车雷达的工作原理为：首先连接电源并打开，车辆进入倒挡时，启动倒车雷探测器主机自动进入工作状态，在操纵器的操纵下，由装置于车尾保险杠上的探头发送超声波，碰到障碍物，产生回波信号，传感器接收到回波信号后经操纵器行数据处置，从而计算出车体与障碍物之间的距离，判定出障碍物的位置，再由显示器显示距离并发出警示信号，从而使驾驶者倒车时不至于撞上障碍物。

整个进程，驾驶者无需转头即可知车后的情形，使停车和倒车更易、更平安。

二、倒车雷达的选购选购倒车雷达应从产品的功能、大体性能、产品种类和质量等多方面综合考。

功能齐全的倒车雷达应有距离显示、声响报警、区域警示和方位指示，可视倒车雷达还要有清楚的真实画面。

倒车雷达属一次性投入的汽车用品，因此最好选购质量过关、靠得住性能高的市场主流产品，比如PLC、铁将军等品牌。

高质量的倒车雷达在探测范围、准确性、显示稳固性和捕捉目标的速度和灵敏度方面表现更好。

倒车雷达的安装工艺流程倒车雷达是一种在车辆倒车时帮助司机检测周围障碍物的装置。

它通过声波或红外线等方式检测周围障碍物的距离与位置，并将数据传输到车内的控制器，通过警告声音或图像来提醒司机。

下面将介绍倒车雷达的安装工艺流程。

1. 准备工具和材料安装倒车雷达需要准备一些工具和材料，如电钻、螺丝刀、扳手、电线、接线头、倒车雷达等。

在购买倒车雷达时应注意其型号、品牌以及功能是否符合自己的需求。

2. 确定安装位置在安装倒车雷达前，需要先确定其安装位置。

一般来说，倒车雷达应安装在车辆后部，距离地面高度应在30厘米左右。

安装位置应避免与车辆后部的曲线造成干扰，同时还应考虑到倒车雷达与车身的空间协调性。

3. 安装倒车雷达在安装倒车雷达时，首先需要用电钻在车身上打孔，然后将倒车雷达的探头通过孔洞安装到车身上，使用螺丝固定。

在安装前，需要将倒车雷达的探头与控制器的电线连接好，同时检查电线是否牢固。

4. 连接电源倒车雷达安装完成后，需要将其与车辆的电源连接。

一般来说，可以将倒车雷达的电线连接到车辆的倒车灯电源上，这样当车辆倒车时，倒车雷达就会自动开启。

在连接电源前，需要确保电线的接线头连接牢固，电线不会短路或着火。

5. 调试测试安装完成后，需要对倒车雷达进行调试测试。

测试时，可以让车辆倒车至有障碍物的位置，观察倒车雷达是否能够准确检测到障碍物并发出警告声音或图像。

如果发现问题，需要及时检查电线连接和控制器设置等问题，并进行调整。

倒车雷达的安装需要认真、细致地进行，遵循以上安装工艺流程，确保安装的正确性和稳定性，以达到更好的安全效果。

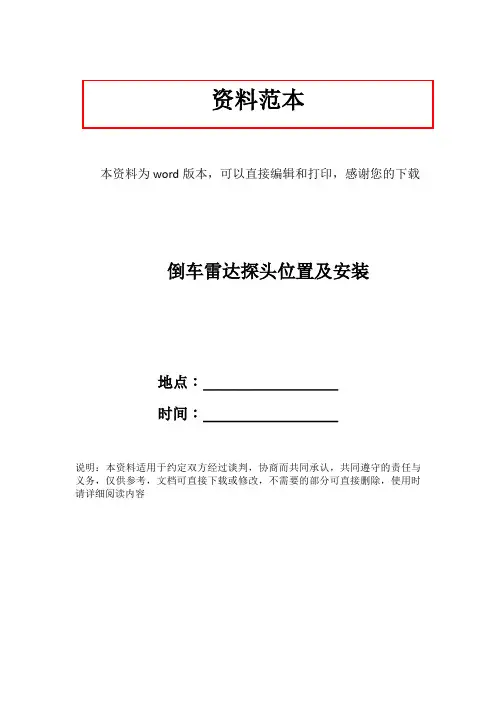

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载倒车雷达探头位置及安装地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容倒车雷达探头安装位置及安装探头安装基本要点：○ 因为探头的探测角是水平广角度的，也称双角度探头，即探头的波束水平角度宽，垂直角度窄，所以通常探头应该按下图的方向与地面基本平行（无论探头支架是否左右倾斜），否则有可能会探测到地面造成误报！探测波束截图○ 探头周围的物体不能突出（尤其是左右方向），探头面不能陷入凹槽中，否则会探测到这些物体，产生误报或不稳定。

○ 探头安装高度一般为550-700mm，太低会误报地面，太高有可能测不到儿童等低矮物，最后还需在实际使用中确定。

○ 探头尾部不能受到强制，要有一定的自由度如下图：此段线不能紧绷，但也不要过于松垮，要领是松而不垮在探头附近应有一个固定点○ 安装探头时，用手按压超声波探头正面靠边缘的塑料处，（不要按压超声波探头正面中央部分）。

按一下后放一下再按，这样压放多次，如果超声波探头不到位，可捏住探头尾部（不是导线），轻轻左右旋转同时后拉，直到伏贴到位为止。

到位后要注意旋正探头方向。

○ 卸下探头时，应轻旋探头尾部往前送，当探头前部有少许空隙时即用手指抠住胶套将探头向前轻轻拔出，以保证胶套与探头塑件不分离。

探头位置不佳引起误报的案例（误报—即车辆后侧无目标但连续或间断报警）：案例一：探头方向不对案例二：探头陷入其它物体，即探头周围的物体比探头面更突出，造成声波附加反射导致误报。

案例三：水平位置有突出的物体周围突出的物体（尤其是左右方向），会产生镜面反射，导致误报或不稳定。

因为探头是广角的，灵敏度又很高，在水平方向远离探头2m的障碍物（指车辆上的）可能会出现附加辐射，见下图：衍射反射波衍射反射波车辆上正对探头的障碍物探头车辆上正对探头的障碍物整改：采用增加装声波“耳廓”使声波绕开障碍物：20-30mm30-60mm车辆上正对探头的障碍物声波挡板（耳廓）探头20-30mm50-80mm注意：·声波挡板（耳廓）的材料是金属、塑料、橡胶等都可以，需能耐久；·图纸中尺寸为参考值，需要实验，可用橡皮泥试，注意必须要有一定的保险余量，否则当环境变化或车辆尺寸的离散性等因数，又会产生误报；·注意声波挡板（耳轮）的形状两头采用斜面或圆头，为的是不会刮伤人，也防止人用脚踩站；整改后：外加的“耳廓”另一种整改方案：铆接等方式固定中间探头声波整流板车尾灯约45°因为是斜面，声波无法返回探头，解决了误报采用声波整流板（将镜面反射改为斜面反射），可采用铁板，但不要有突出（声波整流板尺寸可略低于、小于尾灯），以防刮伤人。

汽车倒车雷达安装方法
安装汽车倒车雷达的方法如下：
1. 准备工具：螺丝刀、电钻、电缆套管、万能表、导线、电缆束带等。

2. 选择合适的位置：根据车辆类型和个人喜好，选择安装位置。

通常安装在后保险杠上，倒车时能够完全覆盖汽车的后方。

3. 清理安装位置：清理安装位置，确保没有尘土或其他物质。

4. 安装探头：将探头通过装配孔插入倒车雷达系统提供的接口，并使用螺丝固定住。

5. 安装控制器：将控制器通过安装孔插入车内控制盘后的位置，并使用螺丝固定住。

6. 连接导线：根据倒车雷达的接线图将导线分别连接到探头和控制器上。

使用万能表进行测试，确保连接正确。

7. 固定导线：使用电缆束带或电缆套管将导线固定好，以防妨碍其他部件的正常工作。

8.测试和调整：启动汽车，倒车档位，测试倒车雷达是否正常工作。

根据需要进
行调整，确保正确的检测距离和灵敏度。

9. 完成安装：将控制器安装好后，用工具将螺丝刀固定好。

确保安装牢固。

10. 清理工作场所：清理工作场所，清除多余的螺丝、工具等，确保安装完毕。

注意事项：
- 在安装过程中，确保车辆电池已断开电源，以避免意外触电。

- 确保导线连接稳固，避免松动。

- 在焊接接线时要小心，避免触电或引起火灾。

- 在整个安装过程中，仔细阅读和遵守倒车雷达的安装说明书。

汽车倒车雷达安装（1）探头安装（2）后主机安装（3）显示器安装（4）车内、车外温度感应器的安装（5）前主机安装（6）测试倒车雷达是否正常工作（7）测试倒车雷达可以正常工作后才能恢复内饰板（1）探头安装第一步：走线。

布好倒车雷达经过的线路。

将后椅拆开以进行走线，后椅和塑料壳都要拆开。

线束需避开高温、高压位置安装。

破头接线处要绝缘包扎。

第二步：测量探头安装定位位置。

倒车雷达探头装得太低会出现假报警，太高则出现漏报。

一般应该装在车的后保险杆上，一般离地高度：车前的安装45~55cm ，车后的安装50~65cm 。

第三步，开始打孔，打孔前有个预定位操作很关键。

按照预定位来打孔拆开后保险杆安装探头，注意：探头有上下方向，不能装反。

要按UP朝上安装。

探头引线汇总，注意探头至左向右有标识顺序，不能错。

（2）主机安装主机粘贴位置，可以用螺丝锁在左侧车体铁板上，这样更牢靠。

建议尽可能安在左侧靠近驾驶员的地方，那样布线和安装主机也相对简单牢靠。

如果主机与显示器为无线传递，则主机应靠近显示器。

（3）电源连接由于倒车雷达是在挂上倒档，倒车灯亮的时候起作用，因此电源取线可和倒车灯并接。

电源接线应规范，采用分四股双绞接，并用电烙铁焊接。

（4）显示器安装第一种：无数字显示距离的倒车雷达，只带语音提示，这样就可以把喇叭放到后座台面，不影响美观。

第二种：带距离显示屏的，显示屏放在驾驶台。

报警显示器安放在前仪表台上，需要通过拆卸线路槽扣板进行门下侧布线。

第三种：原车的倒车后视镜上加一个大视野后视镜，带倒车雷达显示。

在日常的保养过程中需注意保持探头外表清洁，经常洗车，让倒车雷达保持良好的工作状态。

倒车雷达接线安装方法
安装倒车雷达的接线方法如下：
1. 找到汽车后备箱内的倒车灯电源线。

这个电源线会在倒车时点亮。

2. 使用电线缆和绝缘胶带将倒车雷达的电源线与倒车灯电源线连接起来。

将两条电线的一端剥开绝缘层，然后将它们用绝缘胶带固定在一起，确保电线连接紧固并绝缘。

3. 在车辆的外部，确定倒车雷达传感器的位置。

通常，倒车雷达的传感器安装在车辆的后保险杠上，但具体位置可以根据车型而有所不同。

4. 使用钻孔器在后保险杠上预钻一个孔，以安装倒车雷达传感器。

5. 将倒车雷达传感器插入预先钻好的孔中，并使用螺丝将其固定在后保险杠上。

6. 将倒车雷达的控制器或显示器安装在车辆内部，通常安装在驾驶员座位旁边的仪表板上。

7. 将倒车雷达的控制器或显示器与传感器连接。

使用提供的电线缆将它们连接起来，并确保电线连接牢固。

8. 重新安装车辆的后保险杠，确保它安装稳固并与车辆的其他外观匹配。

9. 打开倒车雷达的电源，然后进行测试。

在倒车时，倒车雷达应该起作用并发出警告信号，帮助您更好地掌握车辆的后方情况。

请注意，以上步骤仅供参考。

由于不同的车型和倒车雷达品牌，安装方法可能会有所不同。

在进行安装之前，请确保阅读并遵守所购买倒车雷达的安装说明书。

如果不确定如何安装倒车雷达，建议咨询专业人士或寻求专业安装服务。

倒车雷达安装方法
安装倒车雷达的步骤如下：
1. 准备工具：螺丝刀、扳手、电钻和电线连接器。

2. 确定安装位置：倒车雷达一般安装在车辆后部保险杠上。

清洁保险杠上的安装位置，以确保安装处干净和平整。

3. 将倒车雷达传感器固定在保险杠上。

使用电钻和螺丝将传感器牢固地固定在保险杠上。

注意，传感器应该安装在距离地面适当高度的位置，以确保良好的探测范围。

4. 将控制器安装在车辆内部。

一般来说，控制器可以安装在后备箱内或者车辆内部某个隐藏的位置。

使用电钻和螺丝将控制器固定在所选择的位置上。

5. 连接传感器和控制器。

使用电线连接器将传感器和控制器连接起来。

确保连接牢固且电线没有松动。

6. 连接电源。

将控制器的电源线连接到车辆的电源上。

此步骤可能需要您查看您的车辆的电路图或者请一个专业人士来完成。

7. 连接显示屏。

如果您的倒车雷达配有显示屏，将其连接到控制器上。

8. 完成安装。

测试倒车雷达是否正常工作。

确保传感器可以探测到后方障碍物，并在显示屏上正确显示距离。

请注意，以上步骤仅供参考。

具体安装方法可能因不同的车型和倒车雷达品牌而有所不同。

强烈建议您在安装之前查阅所购买的倒车雷达的安装手册，并根据手册提供的具体指导进行安装。

如果您不熟悉汽车电气系统的操作，请寻求专业技术人员的帮助。

汽车倒车雷达安装指南提供倒车辅助在如今的汽车生活中，倒车雷达已经成为一项非常实用的辅助设备，它能够大大提高倒车时的安全性和便利性。

如果你想为自己的爱车安装倒车雷达，却又不知道从何下手，那么这篇文章将为你提供详细的安装指南。

一、倒车雷达的作用及工作原理倒车雷达的主要作用是在倒车时，通过传感器检测车辆后方的障碍物，并以声音或者显示的方式向驾驶员提供警示信息，帮助驾驶员更好地判断车辆与障碍物之间的距离，避免碰撞。

倒车雷达的工作原理是利用超声波传感器向外发射超声波，当超声波遇到障碍物后会反射回来，传感器接收到反射波后，通过计算发射和接收的时间差，来确定障碍物的距离。

一般来说，倒车雷达的检测范围在 03 米至 25 米之间。

二、安装倒车雷达前的准备工作1、选择合适的倒车雷达产品市面上的倒车雷达品牌和型号众多，在选择时需要考虑以下几个因素：（1）检测精度：精度越高，对障碍物的距离判断越准确。

（2）探头数量：一般来说，探头数量越多，检测范围越广，但价格也相对较高。

常见的有 2 探头、4 探头和 6 探头等。

（3）显示方式：有声音提示、数字显示和图像显示等多种方式，可根据个人喜好选择。

（4）品牌和质量：选择知名品牌和质量可靠的产品，以保证使用效果和寿命。

2、准备安装工具安装倒车雷达需要用到的工具包括：螺丝刀、扳手、电钻、卷尺、绝缘胶带等。

3、确定安装位置倒车雷达的探头通常安装在车辆的后保险杠上，安装位置要尽量避开障碍物和牌照框。

一般来说，4 探头的倒车雷达，探头安装在保险杠的左右两侧和中间位置；6 探头的倒车雷达，除了上述位置外，还会在保险杠的两角各增加一个探头。

三、倒车雷达的安装步骤1、拆卸后保险杠首先，需要将车辆的后保险杠拆卸下来。

不同车型的拆卸方法可能会有所不同，一般需要先拆除固定螺丝和卡扣，然后小心地将保险杠从车身上取下。

2、标记探头安装位置使用卷尺和记号笔，在保险杠上标记出探头的安装位置。

要确保标记位置准确、对称，并符合产品说明书的要求。

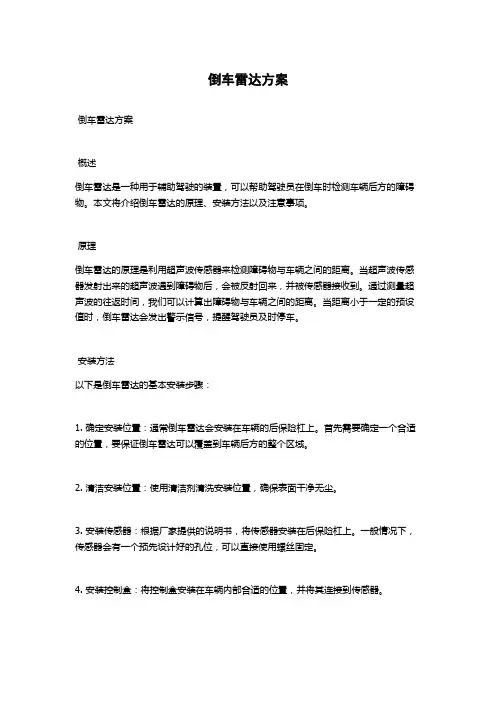

倒车雷达方案倒车雷达方案概述倒车雷达是一种用于辅助驾驶的装置，可以帮助驾驶员在倒车时检测车辆后方的障碍物。

本文将介绍倒车雷达的原理、安装方法以及注意事项。

原理倒车雷达的原理是利用超声波传感器来检测障碍物与车辆之间的距离。

当超声波传感器发射出来的超声波遇到障碍物后，会被反射回来，并被传感器接收到。

通过测量超声波的往返时间，我们可以计算出障碍物与车辆之间的距离。

当距离小于一定的预设值时，倒车雷达会发出警示信号，提醒驾驶员及时停车。

安装方法以下是倒车雷达的基本安装步骤：1. 确定安装位置：通常倒车雷达会安装在车辆的后保险杠上。

首先需要确定一个合适的位置，要保证倒车雷达可以覆盖到车辆后方的整个区域。

2. 清洁安装位置：使用清洁剂清洗安装位置，确保表面干净无尘。

3. 安装传感器：根据厂家提供的说明书，将传感器安装在后保险杠上。

一般情况下，传感器会有一个预先设计好的孔位，可以直接使用螺丝固定。

4. 安装控制盒：将控制盒安装在车辆内部合适的位置，并将其连接到传感器。

5. 连接电源：将倒车雷达的电源线连接到车辆的电源系统。

在连接之前，务必先断开车辆的电源。

6. 安装显示器：如果倒车雷达带有显示器，将其安装在车辆内部合适的位置，并将其连接到控制盒。

7. 测试功能：完成安装后，启动车辆并进入倒车档位。

倒车雷达应该会开始工作，并在检测到障碍物时发出警示信号。

注意事项在安装和使用倒车雷达时，需要注意以下事项：- 安装位置要合理。

倒车雷达的传感器应该覆盖到车辆后方的整个区域，同时避免与其他零部件干扰。

- 定期清洁。

倒车雷达的传感器容易受到污垢、灰尘和水汽的影响，应该定期清洁以确保正常工作。

- 注意维护。

如果发现倒车雷达存在故障或异常情况，应及时进行维修或更换。

- 不完全依赖。

倒车雷达是辅助驾驶装置，不能代替驾驶员的判断和操作。

在倒车时，仍然需要驾驶员保持警惕，并通过后视镜等手段观察后方情况。

总结倒车雷达是一种实用的辅助驾驶装置，可以在倒车时提供额外的安全保障。

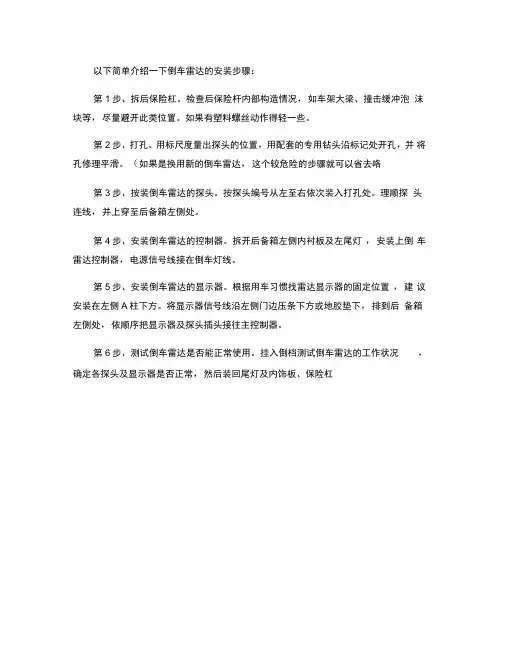

以下简单介绍一下倒车雷达的安装步骤：
第1步、拆后保险杠。

检查后保险杆内部构造情况，如车架大梁、撞击缓冲泡沫块等，尽量避开此类位置。

如果有塑料螺丝动作得轻一些。

第2步、打孔。

用标尺度量出探头的位置，用配套的专用钻头沿标记处开孔，并将孔修理平滑。

（如果是换用新的倒车雷达，这个较危险的步骤就可以省去咯
第3步、按装倒车雷达的探头。

按探头编号从左至右依次装入打孔处。

理顺探头连线，并上穿至后备箱左侧处。

第4步、安装倒车雷达的控制器。

拆开后备箱左侧内衬板及左尾灯，安装上倒车雷达控制器，电源信号线接在倒车灯线。

第5步、安装倒车雷达的显示器。

根据用车习惯找雷达显示器的固定位置，建议安装在左侧A柱下方。

将显示器信号线沿左侧门边压条下方或地胶垫下，排到后备箱左侧处，依顺序把显示器及探头插头接往主控制器。

第6步、测试倒车雷达是否能正常使用。

挂入倒档测试倒车雷达的工作状况，确定各探头及显示器是否正常，然后装回尾灯及内饰板、保险杠。

汽车倒车雷达安装方法汽车倒车雷达是一种用于辅助驾驶的装置，它通过超声波技术来检测车辆周围的障碍物，帮助驾驶员避免碰撞和刮擦。

安装汽车倒车雷达可以提高驾驶的安全性和舒适性，下面我将详细介绍汽车倒车雷达的安装方法。

第一步：购买合适的倒车雷达在安装汽车倒车雷达之前，首先需要购买一套合适的倒车雷达。

市场上有各种不同类型和品牌的倒车雷达可以选择，例如带有显示器的蓝牙倒车雷达，或者后视镜集成式的倒车雷达。

根据自己的需求和预算，选择适合自己车辆的倒车雷达。

第二步：准备安装工具和材料安装汽车倒车雷达需要一些基本的工具和材料。

下面是一些常用的工具和材料清单：- 螺丝刀和螺丝批- 钳子和剪线器- 导线和绝缘胶带- 螺丝和螺母- 钻头和螺纹钻头- 安装支架和卡扣第三步：确定倒车雷达的安装位置在安装倒车雷达之前，需要确定雷达探头的安装位置。

通常情况下，倒车雷达的探头安装在车辆的保险杠上，距离地面约为40-50厘米。

可以根据实际情况来调整探头的安装位置，以确保能够准确地探测到后方障碍物。

第四步：安装倒车雷达的控制器和显示器将倒车雷达的控制器和显示器安装到车辆的指定位置。

通常情况下，控制器和显示器的安装位置可以选择在车辆的驾驶室内，例如中控台或者仪表盘上。

使用螺丝固定控制器和显示器，确保安装牢固。

第五步：安装倒车雷达的探头将倒车雷达的探头安装到车辆的保险杠上。

首先，使用钻头和螺纹钻头在保险杠上钻孔，以安装探头的支架。

然后，将探头支架固定在保险杠上，使用螺丝和螺母进行固定。

最后，将探头安装到支架上，确保探头与保险杠平齐并且稳固。

第六步：连接倒车雷达的电源和信号线将倒车雷达的电源线和信号线连接到车辆的电源系统和后备灯电路上。

首先，通过剪线器剪开车辆后备灯的电源线，然后使用绝缘胶带将倒车雷达的电源线和后备灯电源线连接在一起。

接下来，将倒车雷达的信号线连接到后备灯信号线上，以接收倒车信号并启动倒车雷达。

第七步：测试倒车雷达的功能在安装完成后，需要测试倒车雷达的功能是否正常。

安装倒车雷达简单作业，大家手下留情。

买车也快半年了，一直再犹豫要不要装个倒车雷达，有的朋友说没有用，有的说有用，直到前几天，我一哥们，也是开FRV，我比他晚买了2个月，他倒车的时候直接倒压井上了，把后保险杠捅了个大窟窿，于是我决定，必须装，正好今天有时间，去了我一个朋友的装饰店，我俩折腾了一个半小时，搞定，下面上图。

装的是铁将军，开始的时候忘记拍照了，后来线从前面穿过去了才想起来，不好意思。

先来一张，显示器的线是从这个位置穿到后备箱的，这个很简单，把门栏位置的塑料件拆开压里面就行了，前门处忘记照了。

开始测量位置准备打孔，后备箱锁那里是中间，左右各出20CM，两个探头之间的距离是40CM，边上的两个朋友说太靠外了，所以就间隔了35CM，但后来装好后发现40CM也行，这个以后安装的朋友可以做个参考，黑点处是用记号笔做的标示。

朋友开始打孔，这个很好钻，一钻就透。

探头安装完毕，准备穿探头线。

开始的时候准备拆保险杠的，因为实在是没找到穿线的地方，后来我发现，尾灯拆掉正好可以穿过来，于是就把尾灯拆了，下面有个孔，用一根铁丝穿下去把线拽上来，刚刚好，好像大多数坛友安装都是从这穿的吧。

盒子我拧到尾灯的螺丝上了，刚好遮住看不见，图片是还没弄好的，完事后忘记照了。

回家之后照的，可以看出两边探头的间隔比中间那一块小一些，不过也还行。

显示器，有距离显示和声音提醒的，30CM就狂喊停车了。

稍微远点看，大小还行。

因为时间关系，还没来得及仔细测试，不知道准不准确，后面慢慢感觉吧，总之倒车还是不能光靠这个东西，还是要靠自己多观察，先到这，谢谢大家。

本人09.6月买的1.5舒适.己经一年,今天自己动手安装倒车雷达.下面是从淘宝上买的倒车雷达,总花费218.下图是先定位,再打眼.比较好打,打眼过程己省略开始拆卸内饰板装探头,大约高度55cm,所以安装时up向下安装从倒车灯取电源线探头线从上图中下端小孔引入安装完毕,试探头往前引线安装成功,一切非常顺利.倒车雷达很好使.安装一定注意探头的角度,所以反着安装.效果非常好.以上有不明白的可以提问,我可以解答.安装不算难.。

汽车倒车雷达安装使用说明书VD-V4倒车雷达由控制主机，超声波传感器，摄像头
三部分组成在倒车时自动启动并将车后情况实时通过
Av信号输出，可通过车载显示器显示，车尾超声波探
测波探测情况也通过字符方式同步显示，形象直观。

在图像的基础上加上语音报警提示为您的驾车安全。

一流的性能，良好的质量，完善的服务实为保障您的爱车安全之首选。

主要功能
●一路视频输入一路视频输出;
●倒车时自动切换;
●标准视频信号输出外界显示器;
●数字显示障碍物距离;
●模拟条显示左右障碍物方向;
●“Bi,Bi”声提示和真人语音报警。

安装原理图技术参
●额定
●工作
●额定
●检测
●超声
●工作
探测范
探头安装图 两探头最佳安装位置 四探头最佳安装位置
安装高度
安装位置
安装说
1、需要在保险杠
2、探头方
3、摄像头入摄像方向，
4、探头背上，否
5、参考安视频输
注意事
1、 倒车雷
一一对非正常2、探头、材严禁3、 探头安。

倒车雷达的安装工艺流程倒车雷达是一种能够帮助驾驶员在倒车时更加安全的装置，它可以通过声音或者图像的方式提醒驾驶员后方是否有障碍物。

下面就为大家详细介绍一下倒车雷达的安装工艺流程。

一、准备工作1.1 确定安装位置首先要确定倒车雷达的安装位置，通常情况下，我们会选择在汽车后保险杠上进行安装。

但是不同品牌和型号的汽车可能会有不同的设计，所以需要根据具体情况来确定最佳位置。

1.2 检查器材在进行倒车雷达的安装之前，需要检查所有器材是否齐全。

主要包括：倒车雷达主机、探头、电源线、控制器、导线等。

二、开始安装2.1 安装探头首先要将探头固定在汽车后保险杠上，通常情况下需要使用钻孔机进行钻孔，然后使用螺丝将探头固定在保险杠上。

在固定探头时需要注意以下几点：（1）探头应该与地面平行，并且距离地面不超过60厘米；（2）探头之间的距离应该相等，以保证后方障碍物的检测精度；（3）探头之间应该留有一定的间隔，以便于后期维护和更换。

2.2 安装主机将倒车雷达主机安装在汽车行车室内，通常情况下会选择在驾驶员座位下方或者后排座椅下方进行安装。

安装时需要注意以下几点：（1）主机需要放置在干燥、通风的位置；（2）主机与汽车电源连接时需要使用专业工具进行连接；（3）主机与控制器之间需要使用导线进行连接。

2.3 安装控制器将倒车雷达控制器安装在汽车驾驶员座位旁边或者中控台上方，以便于驾驶员观察到后方障碍物的情况。

安装时需要注意以下几点：（1）控制器应该固定在平稳的位置上，以免在行驶过程中出现松动或者摇晃；（2）控制器与主机之间需要使用导线进行连接。

2.4 连接电源线将倒车雷达的电源线连接到汽车电池上，通常情况下会选择连接到汽车后备箱内的电源线上。

连接时需要注意以下几点：（1）电源线应该与汽车电池正极连接；（2）电源线应该与主机之间进行连接。

三、测试和调试3.1 测试探头在安装完成后，需要进行探头测试，以保证探头的正常工作。

具体操作步骤如下：（1）将汽车挂入倒挡状态，打开倒车雷达开关；（2）观察控制器上的指示灯是否亮起，如果亮起则表示探头工作正常；（3）在后方放置一些障碍物，观察控制器上的指示灯是否变化，如果变化则表示探头可以检测到障碍物。

倒车雷达安装最简单步骤嘿，咱说说倒车雷达安装最简单步骤呗。

要安装倒车雷达呢，得先准备好工具和材料哇。

工具嘛，像螺丝刀、扳手啥的。

材料就是倒车雷达的套件啦，可不能少了这玩意儿。

买的时候要选质量好点的哦，不然用不了多久就坏啦。

然后呢，找到车子合适的位置来安装雷达探头。

一般就在车子的后保险杠上。

用尺子量好距离，均匀地分布好探头的位置。

就像给车子打扮一样，得弄得好看点。

可不能随便乱放，不然探测效果就不好啦。

接着用螺丝刀或者电钻在保险杠上打孔。

这可得小心点哦，别把保险杠弄破了。

孔的大小要和探头匹配，不能太大也不能太小。

打好孔后，把探头轻轻地插进去。

把探头的线整理好。

不能乱七八糟的，不然看着就不舒服。

可以用扎带或者胶带把线固定一下，让它们整齐一点。

然后把线顺着车子的边边走，一直走到驾驶室里。

在驾驶室里找到合适的地方安装雷达的控制器。

可以放在仪表盘下面或者其他方便操作的地方。

把线接好，按照说明书上的指示来接，可不能接错喽。

要是接错了，说不定就不工作啦。

最后测试一下倒车雷达。

把车子启动，挂倒挡，看看雷达能不能正常工作。

要是有问题，赶紧检查一下是哪里没弄好。

我给你讲个事儿哈。

有一次我朋友自己安装倒车雷达。

他一开始也不太会，手忙脚乱的。

但是按照上面的步骤一步一步来，最后还真成功了。

现在他倒车的时候可方便啦，有了倒车雷达的提醒，再也不用担心撞到东西了。

所以啊，倒车雷达安装其实不难，只要有耐心，按照步骤来，就能自己动手安装好。

快来试试吧！。

倒车雷达的安装工艺流程倒车雷达是一种智能辅助驾驶系统，能够有效辅助驾驶员在倒车时避免碰撞，提高行车安全性。

下面将介绍倒车雷达的安装工艺流程，帮助大家更好地了解如何安装倒车雷达。

第一步：准备工具和材料在安装倒车雷达之前，首先要准备好所需的工具和材料，包括倒车雷达系统、电钻、扳手、螺丝刀、导线、绝缘胶带等。

确保所有工具和材料齐全，以便顺利进行安装工作。

第二步：确定安装位置在安装倒车雷达前，需要确定好安装位置。

一般来说，倒车雷达应安装在车辆后部中央位置，距离地面高度约为40-50厘米。

通过测量和标记确保安装位置准确无误。

第三步：安装传感器将倒车雷达系统中的传感器安装在事先确定的位置上。

使用电钻和螺丝将传感器固定在车身上，并确保传感器安装牢固。

接下来，连接传感器和控制器之间的导线，使用绝缘胶带将导线固定好，以避免松动或短路。

第四步：安装显示器将倒车雷达系统中的显示器安装在车内驾驶室的适当位置上。

一般来说，显示器应安装在驾驶员易于观察到的位置，以便及时显示倒车雷达的预警信息。

连接显示器和控制器之间的导线，并确保连接牢固可靠。

第五步：接通电源在安装完成后，接通倒车雷达系统的电源。

通过操作控制器设置倒车雷达系统的参数，如预警距离、声音提示等。

确保系统正常工作，传感器和显示器能够正常工作。

第六步：测试功能安装完成后，进行倒车雷达系统的功能测试。

在空旷的地方进行倒车测试，观察系统的预警是否准确、声音提示是否清晰。

如果发现异常情况，及时调整传感器位置或系统参数，确保系统正常工作。

通过以上步骤，倒车雷达的安装工艺流程就完成了。

在安装时，务必仔细按照步骤进行操作，确保安装正确无误。

倒车雷达作为一种智能辅助驾驶系统，能够有效提高驾驶安全性，减少交通事故的发生。

希望以上内容能够帮助大家更好地了解倒车雷达的安装工艺流程，为驾驶安全保驾护航。

汽车倒车雷达第一节倒车雷达基础知识倒车雷达是一项集超声波、光电子、电脑自动数据处理为一体的高科技产品。

它由超声波探测器、微电脑及显示器三部分组成，其工作原理是：利用超声波信号探测到车前后障碍物，经过微电脑信号处理后，计算出车前后障碍物的距离，传至显示器，并利用数字、灯光、声音三种告警功能显示出来，使司机根据显示出来的情况及时处理，避免事故发生。

一、技术指标：1、工作电压： 12V 或 24V 。

、2、工作电流： 200mA 。

3、探测范围： 0.3—3 米，周围辐射角 60 度。

4、超声波频率： 40KHZ .二、倒车雷达的作用：提示司机——车辆与障碍物的距离，防正车辆与障碍物相碰撞三、倒车雷达的安装方式：内置：装在保险杠里，需在保险杠上打孔。

外置：直接贴在保险杠上。

四、倒车雷达的种类：一般可分为两探头、四探头、六探头、八探头。

五、倒车雷达的组成：1 、超声波传感器：发出超声波信号，探测车体前后与障碍物的距离。

2 、主机：接收信号，经电脑处理后发送到显示器。

3 、显示器：显示出主机发送来的数字、灯光信息。

第二节倒车雷达安装基本流程一、倒车雷达安装的步骤与方法1 、量尺寸：保险杠的两边各除去10mm ，按所装倒车雷达的探头数分成几等份（例两探头分成两等份）2 、打孔：在保险杠上按分好的点用专用工具进行打孔。

3 、穿线：从孔洞把探头的线束穿到安装主机的位置4 、安装：将线束穿过后，将探头嵌入孔中。

二、倒车雷达分部及电源线的连接：1 、两探头和四探头全都是安装在后保险杠上，它的电源连接方法是红线与倒车灯的正极相接，黑线负极搭铁。

2 、六探头的是后保险杠上装四个，前保险杠上装两个，它的电源连接法是红线与 OX 线即点火线相接，黑线负极搭铁。

3 、八探头的是前保险杠上装四个，后保险杠上装四个，它的电源连接法与六探头的相同。

4 、电源接好后，将各探头线和显示器线分别与主机端口相接即可。

三、安装倒车雷达注意事项1 、探头一定要安装在一个水平上，探头之间距离必须相等。

倒车雷达的安装工艺流程倒车雷达是一种能够帮助驾驶员在倒车时更好地掌握车辆周围环境的辅助设备。

安装倒车雷达可以有效降低倒车事故的发生率，提高驾驶安全性。

下面将介绍倒车雷达的安装工艺流程，帮助您更好地了解安装过程。

准备工作是安装倒车雷达的第一步。

在安装之前，需要确认所购买的倒车雷达套装是否齐全，包括传感器、显示器和连接线等。

确保所有零部件都完好无损，没有遗漏。

接下来，确定倒车雷达的安装位置。

一般来说，倒车雷达的传感器需要安装在车辆后保险杠上，位置一般在车牌下方或者保险杠两侧。

在确定位置之后，使用工具将传感器固定在相应位置上，确保安装牢固。

然后，将传感器连接线引出到车辆内部。

这一步需要在车辆后备箱内或者汽车内饰上开孔，将传感器连接线穿出到车内。

接着，将传感器连接线与显示器连接线相连，确保连接牢固可靠。

接着便是安装显示器的过程。

根据车辆的实际情况，选择合适的显示器安装位置，一般可以选择安装在仪表盘上或者中控台上。

使用支架将显示器固定在相应位置上，确保显示器清晰可见，方便驾驶员观察。

进行倒车雷达的调试和测试。

在安装完成后，需要对倒车雷达进行调试，确保传感器和显示器正常工作。

可以让助手站在车辆后方，观察显示器上的倒车雷达反馈信息，检查传感器是否正常工作。

同时，驾驶员也可以通过倒车来测试倒车雷达的准确性和灵敏度。

总的来说，倒车雷达的安装工艺流程并不复杂，只要按照正确的步骤进行操作，就能够顺利完成安装。

通过安装倒车雷达，可以有效提高驾驶安全性，避免因倒车不慎造成的交通事故。

希望以上介绍对您有所帮助，祝您安全驾驶！。
