17个过程乌龟图(精选.)

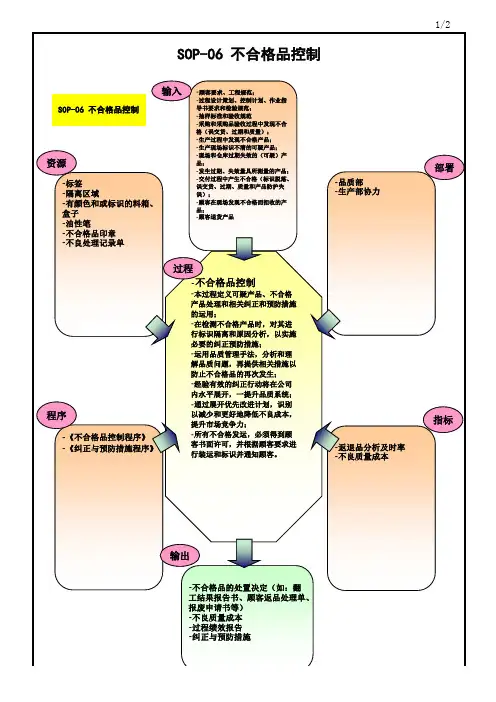

不合格品控制过程乌龟图

过程
-不合格品控制
-本过程定义可疑产品、不合格产品处理和相关纠正和预防措施的运用； -在检测不合格产品时，对其进行标识隔离和原因分析，以实施必要的纠正预防措施； -运用品质管理手法，分析和理解品质问题，再提供相关措施以防止不合格品的再次发生； -经验有效的纠正行动将在公司内水平展开，一提升品质系统； -通过展开优先改进计划，识别以减少和更好地降低不良成本，提升市场竞争力； -所有不合格发运，必须得到顾客书面许可，并根据顾客要求进行装运和标识并通知顾客。
1/2
SOP-06 不合格品控制
SOP-0-有颜色和或标识的料箱、盒子 -油性笔 -不合格品印章 -不良处理记录单
-顾客要求、工程规范；
-过程设计策划、控制计划、作业指导书要求和检验规范；
-抽样标准和验收规范 -采购和采购品验收过程中发现不合格（误交货、过期和质量）；
-生产过程中发现不合格产品； -生产现场标识不清的可疑产品； -现场和仓库过期失效的（可疑）产品；
-发生过期、失效量具所测量的产品； -交付过程中产生不合格（标识脱落、误交货、过期、质量和产品防护失
误）；
-顾客在现场发现不合格而拒收的产品； -顾客退货产品
程序
-《不合格品控制程序》 -《纠正与预防措施程序》
-品质部 -生产部协力
部署
-返退品分析及时率 -不良质量成本
指标
输出
-不合格品的处置决定（如：翻工结果报告书、顾客返品处理单、报废申请书等） -不良质量成本 -过程绩效报告 -纠正与预防措施
2/2

个过程乌龟图标准

过程分析工作表（乌龟图）
过程分析工作表（乌龟图）过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）
过程分析工作表（乌龟图）。

IATF16949过程关系图(乌龟图)大全
