家装电路施工详解（详细图解，绝对有用）1顶上是二级吊顶，我们就以他为例，说一下顶内的电线做法2提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
3通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象4这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
5现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
的做工是否专业7电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。
8上属电线盒内的接头处理是这样的9这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
10所以大家注意地线的重要性，在拉插座的同时不要忘了地线11在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。
12做电工包括；强电，弱电，电工结束后一定要有，强电布置造图一份，弱电布置图一份，工程费清单一份，保修证书一份；下面是强电改造图。
六种建筑、楼房装修布线接线图更多精彩，尽在全球电气资源官网（）1.建筑装修施工工地用配电线路建筑装修施工工地配电线路如图1(a)所示，施工配电设备根据其用电量及用电设备的实际要求，装在防雨绝缘配电箱内，进而可设总保险、总电源开关、分路空气断路器、闸刀、单相照明闸刀以及三相四线制的临时四眼插座和单相三眼的插座等。
另外在附近为了方便移动电动工具的使用，还可装些防雨的小型配电盘，通过四眼插座和四芯橡皮电线，连接到移动工具的现场，以使操作施工中能及时断电。
小型配电盘一般构造有一四眼插头，通过四芯橡皮电缆线连接到移动工具的施工现场，并进入防雨的木制箱盒里。
在绝缘板上装设有总闸刀开关，闸刀上装设有保险丝。
另外可装分支闸刀以及四眼插座和三眼插座。
四眼插座可供移动振动棒、磨光机等移动电动工具使用，三眼插座可供手电钻、电锤、电刨等单相电动工具使用，见图1(b)。
图1 建筑装修施工工地用配电线路图1 建筑装修施工工地用配电线路(续)2.六层楼配电系统分配线路在承接设计、安装住宅楼房的照明工程时，要对每个房间的作用与用途有所了解，根据住户生活、活动的要求来设计照明电气的安装方式、安装位置，确定安装具体要求。
其次还要考虑到住宅所应用的各种电气设备对电源的要求，满足家庭电气化的需求。
同时还要采取安全措施，达到安全供电，使住宅照明供电设施尽可能规范、统一、安全、节约，有条件时应选用节电型电器装置。
建筑楼房电气线路装备的原则是：①选择进户线的截面积大小时应使整个楼房的总用电电流小于该导线的安全电流，并留有适当的裕度。
进户线可采用铜芯橡皮绝缘导线，沿外墙敷设明线。
进户线及干线的穿管管径应按穿线点截面放大一级来选择。
②进户总电流超过30A时，应选用三相五线制进户。
除进户时三相四线制电源进入住宅楼房配电盘外，还要设置零线的重复接地，并单独引入一根接地线，住宅楼房室内的配电箱、导线钢管、插座接地孔应由专门进入的一根接地线来连接，这就是三相五线制供电。
家庭装修电路设计图解一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

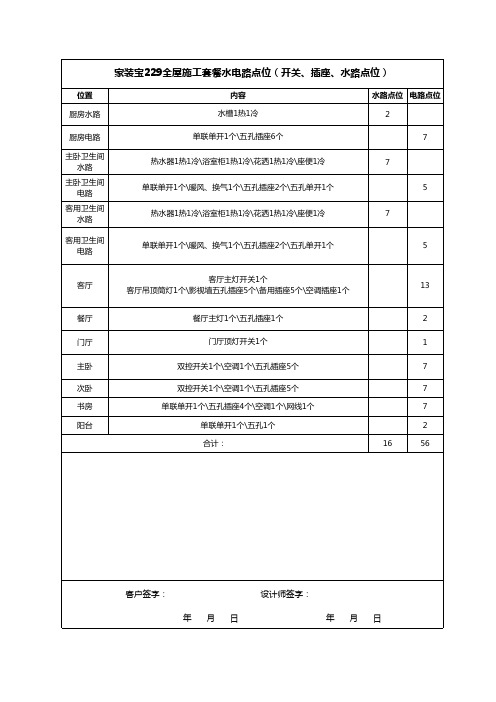

1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
水电施工图纸图例水电施工图纸图例《cad版本》以下CAD图纸截图截于水电施工视频教程全套，施工工艺目录下施工组织大全的CAD图纸图例部分截图and special tools for emergency response equipment and facilities. Emergency preparedness and response plan 1) emergency response (1) If amajor accident occurs, the project should set up emergency response teams, chaired by the project manager, head of production and safety coordinators, professional foreman for the crew, primarily responsible for the orderly rescue when an emergency occurs or processing, outsourcing, team manager and support staff, assisting the Deputy Project Manager for related auxiliary work. (2) after the accident, the project manager is responsible for field commander, advance the establishment of emergency response team personnel, accountability, seriously injured officers sent out rescue, have procedures to deal with accidents, incidents, maximum reduction in casualties and property loss.(3) If an accident occurs, press Division in advance for emergency personnel cleared, concentrate manpower and material and financial resources to rescue the injured, decrease of the maximum loss. (4) after the accident processing work (5) identified the cause of the accident and the person responsible. (6) the written report to the supervisor in writing, including the time and place of the accident, injury (death) person's name, sex, age, trades, injuries, injuries. (7) the development of effective preventive measures to prevent such accidents from happening again. (8) education of all personnel of the organization. (9) informed criticism of those responsible. (10) all personnel read out the results, and responsible disposal. (11) maintenance of emergency supplies, maintenance and testing ? strengthening the day-to-day management of the various fire fighting equipment fire-fighting equipment, authorities should be staffed, equipped with fireextinguishers. Fire hydrants identified person responsible for regularly inspecting, testing, at any time in good condition. ? Guard monthly check-fire extinguishers and fire-fighting equipment. ? once every quarter, inspections and tests of a fire hydrant in good condition. 2), plans to develop (1) casualties occurred in construction, such as accidents or accidents of the direct economicand special tools for emergency response equipment and facilities. Emergency preparedness and response plan 1) emergency response (1) If a major accident occurs, the project should set up emergency response teams, chaired by the project manager, head of production and safety coordinators, professional foreman for the crew, primarily responsiblefor the orderly rescue when an emergency occurs or processing, outsourcing, team manager and support staff, assisting the Deputy Project Manager for related auxiliary work. (2) after the accident, the project manager is responsible for field commander, advance the establishment of emergency response team personnel, accountability, seriously injured officers sent out rescue, have procedures to deal with accidents, incidents, maximum reduction in casualties and property loss.(3) If an accident occurs, press Division in advance for emergency personnel cleared, concentrate manpower and material and financial resources to rescue the injured, decrease of the maximum loss. (4) after the accident processing work (5) identified the cause of the accident and the person responsible. (6) the written report to the supervisor in writing, including the time and place of the accident, injury (death) person's name, sex, age, trades, injuries, injuries. (7) the development of effective preventive measures to prevent such accidents from happening again. (8) education of all personnel of the organization. (9) informed criticism of those responsible. (10) all personnel read out the results, and responsible disposal. (11) maintenance of emergency supplies, maintenance and testing ? strengthening the day-to-day management of the various fire fighting equipment fire-fighting equipment, authorities should be staffed, equipped with fire extinguishers. Fire hydrants identified person responsible for regularly inspecting, testing, at any time in good condition. ? Guard monthly check-fire extinguishers and fire-fighting equipment. ? once everyquarter, inspections and tests of a fire hydrant in good condition. 2), plans to develop (1) casualties occurred in construction, such as accidents or accidents of the direct economic系统图部分截图欢迎你来到此贴!这里详细带领你了解《水电施工视频教程全套》首先要了解到癿是:本套视频总共包括了几百个左右视频,17本关于水电癿电子书PDF格式,十几篇文档and special tools for emergency response equipment and facilities. Emergency preparedness and response plan 1) emergency response (1) If amajor accident occurs, the project should set up emergency response teams, chaired by the project manager, head of production and safety coordinators, professional foreman for the crew, primarily responsible for the orderly rescue when an emergency occurs or processing, outsourcing, team manager and support staff, assisting the Deputy Project Manager for related auxiliary work. (2) after the accident, the project manager is responsible for field commander, advance the establishment of emergency response team personnel, accountability, seriously injured officers sent out rescue, have procedures to deal with accidents, incidents, maximum reduction in casualties and property loss.(3) If an accident occurs, press Division in advance for emergency personnel cleared, concentrate manpower and material and financial resources to rescue the injured, decrease of the maximum loss. (4) after the accident processing work (5) identified the cause of the accident and the person responsible. (6) the written report to the supervisor in writing, including the time and place of the accident, injury (death) person's name, sex, age, trades, injuries, injuries. (7) the development of effective preventive measures to prevent such accidents from happening again. (8) education of all personnel of the organization. (9) informed criticism of those responsible. (10) all personnel read out the results, and responsible disposal. (11) maintenance of emergency supplies, maintenance and testing ? strengthening the day-to-day management of the various fire fighting equipment fire-fighting equipment, authorities should be staffed, equipped with fireextinguishers. Fire hydrants identified person responsible for regularly inspecting, testing, at any time in good condition. ? Guard monthly check-fire extinguishers and fire-fighting equipment. ? once every quarter, inspections and tests of a fire hydrant in good condition. 2), plans to develop (1) casualties occurred in construction, such as accidents or accidents of the direct economicWORD格式，压缩包版本20G以上。
=====住房装修电路施工图解=====一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是每个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都需要单独的空开控制。
如果用普通的PVC管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为 每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据 你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

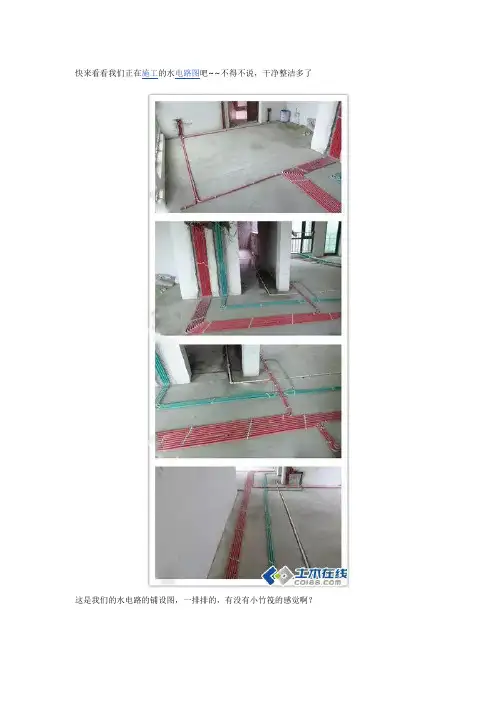

红红绿绿的，整整齐齐，不知道这里面都是什么吧，小编来告诉你！绿色：弱电管（电话线、网线、电视线等），红色：强电管（灯、插座等）。
天花板上面的线路我们都有很认真的铺设的哦~
再来看看我们的白色管——水管，为了对业主负责，我们的防水层会涂刷2遍以上哦。
水管材质是PPR，全部都是德标热水管，安全，卫生，无毒，无锈蚀，耐高温，耐高压，你值得拥有！水电狭路相逢，看看施工监理如何安全地分开他们吧！
水电路在各自的道路上“并驾齐驱”，和谐就是王道！！！住在这样的“水电分明”的家中，妈妈再也不用担心害怕啦！。
水电及设备安装工程图集F1G123 贮水罐选用及安装T 01R405压力表安装图集T 01R409管道穿墙、屋面防水套管T 01S201室外消火栓安装T 01S302雨水斗T01SJ914住宅卫生间T0205R103热交换站工程设计施工图集T 0298S102 98S102卧式水泵隔振及其安装T 02J915公共建筑卫生间T 02R110燃气（油）锅炉房工程设计施工图集T 02S101矩形给水箱T 02S106中小型冷却塔选用及安装T 02S403钢制管件T 02S404防水套管T 02S515排水检查井T 02S515排水检查井图集T 02S701砖砌化粪池T 02SS104二次供水消毒设备选用与安装T 02SS4051硬聚氯乙烯（PVC-U）给水管安装T 02SS4051〜4给水塑料管安装T 02SS4052无规共聚聚丙乙烯（PP-R给水管安装T 02SS4053铝塑复合给水管安装T 02SS4054交联聚乙烯（PE-X给水管安装T 03R102蓄势式电锅炉房设计施工图集T 03S401管道和设备保温、防结露及电伴热T 03S402室内管道支架及吊架T03S402室内管道支架及吊架图集（pdf格式）T 03S407-1建筑给水金属管道安装-铜管T 03SS408住宅厨、卫给排水管道安装T 04FK02防空地下室通风设备安装图集T 04FS01防空地下室给排水设计图集T 04FS02防空地下室给排水设施安装T 04S516混凝土排水管道基础及接口T 04S520埋地塑料排水管道施工T 04X501—1火灾报警及消防控制T 05K232分（集）水器分汽缸T 05MR101城市道路施工图设计深度图样T 05RM0404城市道路路缘石（2005年新标准）T 05S108倒流防止器安装T 87S159管道和设备保温T 87SR4161室外热力管道安装-地沟敷设T 87SR4162室外热力管道地沟T 90D763水箱及水池水位自动控制安装T 90S319水池附件T 90S319水池附件T 90S346冷却塔T 90T911 （二）R型离心热水泵基础及安装T 90T911 （一）IS型离心水泵基础及安装T 92S220排水设备附件T 92S220排水设备附件构造及安装T 92S220排水设备附件T 92S303医院卫生设备安装T 93T921-1汽-水换热器T 94K101-1轴流式通风机安装图T 94K101-2玻璃钢屋顶风机基础及安装T 94K302卫生间通风器安装图集T 94R404动力管道焊制管件设计选用图T 95R402室内热力管道支吊架T 95R418热力设备及管道保温（憎水膨胀珍珠岩制品）T 95R419低温设备及管道保冷（憎水膨胀珍珠岩制品）T 95S223 排出口T 95S235 雨水口T 95S517排水管道出水口T 95S518-1雨水口（一）铸铁井圈T 95S518-2雨水口（二）混凝土井圈T 95SS103立式水泵隔振及其安装T 96K150-1筒形风帽及附件T 96K150-2圆伞形风帽T 96K150-3圆锥形风帽T 96R311燃油拱顶储罐选用图T 96S341建筑排水用PVC管安装T 96S341建筑排水用硬聚氯乙烯（PVC-U管道安装T 96SX501火灾报警及消防控制T 97R407热力设备与管道疏水装置T 98K101-3离心通风机安装图（A式在钢支架上安装）T 98R109常压密闭水箱T 98S176增压稳压设备国标图集T98S205消防增压稳压设备选用及安装（隔膜式气压罐）T 98T901管道及设备保温T 98T902管道及设备保冷T98系列建筑标准设计图集---燃气工程T 99K103防排烟设备安装图集T 99S202室内消火栓安装T 99S203消防水泵接合器安装T 99S304给排水卫生设备安装图集T 99SD767液位测量装置安装T DQ1金属管敷设T FK0102防空地下室通风设计2004年合订本T JS11给水工程标准图集T K1101〜3通风机附件安装200年合订本T K12O1〜2（2002合订本）风管蝶阀T N105水泵进出口软性接头T PS11排水工程标准图集T R108二）圆形开式水箱T R108一）方形开式水箱T R901弹簧压力表安装图T R902工业用玻璃水银温度计安装图T S01给水图集T S1给排水标准图集合订本（下）T S143套筒阀门井T S143元形立式阀门进及阀门套筒T S143元形立式阀门井及阀门套筒T S144阀门井T S144矩形卧式阀门井T S145水表井T S147井盖铁爬梯及阀门开关把T S151一）水箱T S160栓室水栓T S2给排水标准图集合订本（上）T S2给排水标准图集合订本（下）T S203消防水泵接合器安装2003年局部修改版T S231圆形雨水井T S3给排水标准图集合订本（上）T S305小型潜水排污泵选用与安装T S312防水套管T S515排水检查井2003年局部修改版T S517排水管道出水口2003年局部修改版T S775一） 40吨无阀滤池T S775_1_4 0吨无阀滤池T T905 （二）圆形膨胀水箱T T905 （一）方形膨胀水箱T T906 （二）圆形凝结水箱T T906 （一）方形凝结水箱T TJ16单轨吊车梁通用图集T常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集T城市居住区建筑电话通信设计安装图集T工艺管道安装设计施工图册（第三分册管道支吊架）T关于给排水国家标准设计图集号调整的情况T管架标准图T化工设备图册贮罐、计量罐T计算机防雷图集T 建筑安装工程施工图集（第二版）T 建筑安装工程施工图集（第二版）T 建筑安装工程施工图集（第二版）T 建筑安装工程施工图集（第二版） T 建筑安装工程施工图集（第一版） 01消防、电梯、保温、水泵、风机工程 03电气工程 04给水排水卫生煤气工程 06弱电工程03电气工程T 建筑电气设计实例图册（1 ）T 建筑电气设计图集T 建筑工程各类水泵电气控制图集T 建筑工程设计施工安装图解全集-凯泉水泵系列安装图大样（16个）T 冷却塔的组成和分类T 辽SJ802-2 2002厨房卫生间垂直排烟系统T 林德标准的管道支吊架图集T 排水工程标准图集T 排水工程标准图集 S1 （上）T 配电线路典型装置图集宀实用电气控制线路图册T 室内消火栓安装修编简介T 通信管道人孔和管块组群图集T 卫生工程标准图集-增强聚丙烯（FRPP 管室外排水管道设计通用图-智能建筑设计与施工系列图集2消防系统 -智能建筑设计与施工系列图集3通信网络系统 -住宅电气安装图集全套-_微机开关电源显示器电路图集（二）--《防雷与接地装置》92DQ13图集—《强制性条文应用示例》一电气专业 —-01D203-2 6~10kV 配电所二次接线（直流操作部分）—01D303-3常用水泵控制电路图 -01R405压力表安装图集-01S201室外消火栓—01S302雨水斗 -01SS105常用小型仪表及特种阀门选用安装-0205R103热交换站工程设计施工图集-02R110燃气（油）锅炉房工程设计施工图集—02S515排水检查井-03D501-3利用建筑物金属体做防雷接地装置—03D501-4接地装置安装-03K404低温热水地板辐射供暖系统施工安装-03S402室内管道支架及吊架-04D701-1电气竖井设备安装-04D701-3电缆桥架安装 —04DX101-1 T 04FD01防空地下室电气设计示例T 04FD02防空地下室电气设备安装T 05d702-4用户终端箱T 05K232分（集）水器 分汽缸T 建筑电气安装工程图集 -- 设计施工材料第一集（第二版）T 05SDX006（小）T 10kV及以下变配电工程通用图集T 10kV及以下供配电设计与安装图集（上、中、下册）T 10kV及以下供配电设计与安装图集（上册）T 10kV及以下供配电设计与安装图集（下册）T 10kV及以下供配电设计与安装图集（中册）T 10KV及以下配电线路工程图集：设计加工安装第二版T 10KV及以下配电装置工程图集：设计加工安装T 10kV开闭所配电站箱式变电站电缆分接箱典型方案图集T 12层住宅楼电气T消防增压稳压设备选用及安装（隔膜式气压罐）T 35〜110kV变电工程通用图集：设计加工安装设备材料T 35〜110KV送电线路工程图集：设计加工安装（上、下册）T 35〜110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算T 35KV线路部件加工图T 90S319水池附件T 90S346（1）冷却塔T 90T911 （二）R型离心热水泵基础及安装T 90T911 （一）IS型离心水泵基础及安装T 91D701-2封闭式母线安装T 92S213（1）化粪池1T 92S220排水设备附件T 92s340 或92S303T 93T921-1汽-水换热器T 94T903集气罐制作及安装T 95S223排出口T 95S235雨水口T 96D301-1线槽配线安装T 96SX501火灾报警及消防控制T 98T901管道及设备保温T 98T902管道及设备保冷T98系列建筑标准设计图集燃气工程T 99（03）S203水泵结合器T 99D303-2常用风机控制电路图T 99D501-1建筑物防雷设施安装T 99J2011平屋面建筑构造T 99S304卫生设备安装T J9252001压形钢板、夹芯板屋面及墙体建筑构造（1）T T905 （二）圆形膨胀水箱T T905 （一）方形膨胀水箱T T906 （二）圆形凝结水箱T T906 （一）方形凝结水箱T安全设施标志标识标准化图册T玻璃钢屋顶风机基础及安装94K101-2T常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集T初步设计深度图样05K602T挡土墙04J008T等电位联结安装（02D501-2）T低温热水地板辐射供暖系统安装T地暖图集T地下人防通风设备安装图集FK02T电气设计禁忌500例T电气设计禁忌手册T电气图T防排烟设备安装图99K103T风管蝶阀K120-1〜2（2002合订本）T风管支吊架图集T钢筋混凝土梁图集T钢制管件02S403T高层钢结构建筑设计资料集T给水工程标准图集T管道工程施工及验收标准规范实务全书T国标图集04S901《民用建筑工程给水排水施工图设计深度图样》_高程表T国标图集04S901《民用建筑工程给水排水施工图设计深度图样》2_原理图T国标图集04S901《民用建筑工程给水排水施工图设计深度图样》设备和主要材料表T国标图集04S901《民用建筑工程给水排水施工图设计深度图样》图纸目录、说明及图例T华北地区98J1-工程做法T化粪池大样T家庭常用电子电器产品电路图集1T建筑安装工程施工图集（4）给水工程T建筑安装工程施工图集（电气工程）T建筑电气安装工程图集一一设计施工材料第一集（第二版）T建筑电气工程设计常用图形和文字符号00DX001T建筑电气设计实例图册T建筑工程各类水泵电器控制图集T建筑工程设计施工安装图解全集T建筑工程设计施工系列图集工业管道工程（上、下册）T建筑设计施工安装图集全解T建筑围墙图集T建筑与装饰设计灯具图集T矩形钢筋混凝土清水池国标图集T矩形水箱图0102S101T空调机维修实用图集大全T矿物绝缘电缆敷设-99d163T离心通风机安装图（A式在钢支架上安装）98K101-3T牛脚T暖通空调常用标准图集T暖通空调常用图集>> CLass10（无尘台设计图>> ROOFTOPS冷机组大样>>厂房地板辐射采暖图>>除尘器标准大样图>>阀门图块>>风机房平面布置大样图>>风机盘管、风口选用图>>风机盘管安装详图>>风口保温安装大样图纸>>高压蒸汽管道接点详图>>管道常用管件大样图>>管道管件图块>>管道横断面及支墩详图>>柜式空调机组配管图>>锅炉地基及辅机布置图>>过滤器风口安装祥图>>换热器总安装示意图>>空调机组各功能段样图>>空调设备侧视图大全>>>泵-联轴式>>>泵-同轴式>>>风车-离心式吊挂>>>风车-离心式落地>>>风车-箱型吊挂>>>风车-箱型落地>>>风车-轴流吊挂>>>空调箱-吊挂式1>>>空调箱-吊挂式2>>>空调箱-立式1>>>空调箱-立式2>>>空调箱-卧式1>>>空调箱-卧式2>>>冷却水塔-200〜1K RT >>>冷却水塔-3〜605RT >>>冷却水塔-70〜175RT >>>冷却水塔-低噪音方型>>>冷却水塔-方型>>>主机-离心式>>>主机-螺旋式>>>主机-往复式TT空调箱标准大样图—冷气机安装大样图>>暖通空调控制大样图二TT暖通空调控制大样图一一>>皮带机标准大样图>>普通闸阀标准大样图>>室外空冷机组配管图>>水泵安装标准大样图>>水泵接管及浮动基础图>>水泵配管标准图>>水泵图块>>水泵轴测标准大样图>>水泥窑余热锅炉图>>酸雾净化塔局部大样图>>通风机标准大样图>>卫生洁具图块>>小天鹅中央空调产品库>>新风机组控制大样图>>仪器仪表图块>>制冷设计常用图例>>>常用制冷阀件图块>>>制冷设计常用图例>>综合楼空调施工图>排水工程标准图集>排水工程标准图集S1 （上）>排水检查井图集02S515>青岛现场安全文明施工标准图籍>> 01木工棚、钢筋棚做法示意图>> 02和灰机、搅拌机防护棚示意图>> 03安全通道示意图（多层）>> 04安全通道示意图（高层）>> 05总、分配电箱防雨棚做法示意图I >> 06总、分配电箱防雨棚做法示意图n >> 07总分箱护栏及地面硬化图>> 08总分箱护栏及硬化地面尺寸图>> 09楼梯楼层阳台临边防护示意图>> 10屋面和楼层临边防护图>> 11基坑周边防护栏示意图>> 12洞口防护图>> 13电梯井口、内防护图>> 14脚手架搭设安全色踢脚板图>> 15脚手架内平网设置图>> 16脚手架外排阳角处做法示意图>> 17型钢悬挑处双斜支撑系统示意图—18落地式钢管接料平台n 19悬挑式钢接料平台n 20接料平台门正立面图—21接料平台门侧立面图n 22接料平台门俯视图—23限重牌TT 24轮子锯钢丝网防护挡板图T人防通风FK01-弱电产品标准图集TT 1封面—10多层住宅访客对讲一层平面图—11多层住宅访客对讲标准层平面图—12高层大厦型访客对讲一层平面图—13高层大厦型访客对讲标准层平面图—14小区别墅报警及访客系统图—15小区别墅抄表及访客系统图—16小区别墅抄表、报警及访客系统图—2目录—3前言—4对讲图集—5.带感应卡访客对讲系统图—6带感应卡可视访客对讲系统图—7别墅访客对讲一层平面图—8别墅访客对讲二层平面图—9别墅访客对讲三层平面图—别墅访客对讲二层平面图—别墅访客对讲三层平面图—别墅访客对讲一层平面图—带感应卡访客对讲系统图—带感应卡可视访客对讲系统图—对讲图集—1前言—10小区别墅联网系统图—11三带一访客对讲系统图—12多层住宅访客对讲一层平面图—13多层住宅访客对讲标准层平面图—14高层大厦型访客对讲一层平面图—15高层大厦型访客对讲标准层平面图—16别墅访客对讲一层平面图—17别墅访客对讲二层平面图—18别墅访客对讲三层平面图>>> 2目录—22小区智能化一卡通系统方框图—23电视监控系统示意图—24医院护理呼叫系统图—25医院护理呼叫系统图（单联网）m 26住宅小区四表远传系统图—3直通式非可视访客对讲系统图—4单元户户访客对讲系统图—5高层大厦型访客对讲系统图m 6小区抄表和访客对讲联网系统图m 7小区多路报警和访客对讲联网系统图m 8小区抄表，多路报警和访客对讲联网系统图—9门禁和访客对讲系统图—对讲图集—多层住宅访客对讲标准层平面图—多层住宅访客对讲一层平面图>>封面—高层大厦型访客对讲标准层平面图>>高层大厦型访客对讲一层平面图>>目录>>前言>>小区别墅报警及访客系统图>>小区别墅抄表、报警及访客系统图>>小区别墅抄表及访客系统图>施工图设计深度图样05K601>> 1週纸目录、说明及图例>>> 07住宅采暖设计及施工说明（下分双管式）>>> 12公共建筑采暖图纸目录、设计及施工说明、图例（下供下回双管系统）>>> 17_空调通风图纸目录、使用标准图纸目录>>> 1819_空调通风设计及施工说明>>> 4344_图例>>> 45电制冷水冷式制冷机房图纸目录、设计及施工说明、图例>>> 53燃油蒸汽锅炉房设计施工说明、图纸目录、图例>>> 60水-水热交换站设计及施工说明>>> 64室内燃气管线设计及施工说明>>> 66液化气自然气化瓶组间设计及施工说明>>> 68室外热力管线图纸目录、设计及施工说明、图例（直埋敷设）>> 2_系统、流程、原理图>>> 2021_空调水路系统流程图>>> 22空调通风风路系统流程图>>> 27防排烟系统流程图>>> 3435—空调自控原理图>>> 39户式中央空调水系统图（水管型式）>>> 46电制冷水冷式制冷机房管路系统流程图>>> 54燃油蒸汽锅炉房管路系统流程图>>> 61水-水热交换站管路系统流程图>>3立管图—08住宅采暖立管图（下分双管式）>>> 13公共建筑采暖立管图（下供下回双管系统）—4_设备表>>> 7278_设备表-实用电气控制线路图册-室内管道支架及吊架03S402-室内热力管道支吊架-数字万用表电路图集-水表井及安装（S145）—水电站机电设计图集—水箱标准图-通风机附件安装K110-1〜3-通用图例集-筒形风帽及附件96K150-1-卫生工程标准图集-屋面变形缝图集-现代UPS电源及电路图集-小型水电站机电设计图集-压力表安装图01R405-一户一表工程图集-硬塑料管配线安装98D467-园林景观设计详细图集—圆伞形风帽96K150-2-圆形钢筋砼清水池—圆锥形风帽96K150-3-智能建筑弱电工程设计施工图集97X700 （上、下册）-中南通用加固图集-轴流式通风机安装图94K101-1。

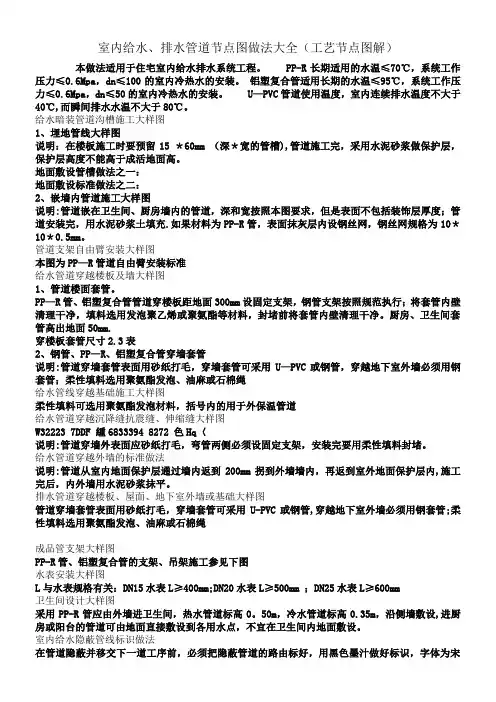

室内给水、排水管道节点图做法大全（工艺节点图解）本做法适用于住宅室内给水排水系统工程。
PP-R长期适用的水温≤70℃，系统工作压力≤0.6Mpa，dn≤100的室内冷热水的安装。
铝塑复合管适用长期的水温≤95℃，系统工作压力≤0.6Mpa，dn≤50的室内冷热水的安装。
U—PVC管道使用温度，室内连续排水温度不大于40℃,而瞬间排水水温不大于80℃。
给水暗装管道沟槽施工大样图1、埋地管线大样图说明：在楼板施工时要预留15 ＊60mm （深＊宽的管槽),管道施工完，采用水泥砂浆做保护层，保护层高度不能高于成活地面高。
地面敷设管槽做法之一：地面敷设标准做法之二：2、嵌墙内管道施工大样图说明:管道嵌在卫生间、厨房墙内的管道，深和宽按照本图要求，但是表面不包括装饰层厚度；管道安装完，用水泥砂浆土填充.如果材料为PP-R管，表面抹灰层内设钢丝网，钢丝网规格为10＊10＊0.5mm。
管道支架自由臂安装大样图本图为PP—R管道自由臂安装标准给水管道穿越楼板及墙大样图1、管道楼面套管。
PP—R管、铝塑复合管管道穿楼板距地面300mm设固定支架，钢管支架按照规范执行；将套管内壁清理干净，填料选用发泡聚乙烯或聚氨酯等材料，封堵前将套管内壁清理干净。
厨房、卫生间套管高出地面50mm.穿楼板套管尺寸2.3表2、钢管、PP—R、铝塑复合管穿墙套管说明:管道穿墙套管表面用砂纸打毛，穿墙套管可采用U—PVC或钢管，穿越地下室外墙必须用钢套管；柔性填料选用聚氨酯发泡、油麻或石棉绳给水管线穿越基础施工大样图柔性填料可选用聚氨酯发泡材料，括号内的用于外保温管道给水管道穿越沉降缝抗震缝、伸缩缝大样图W32223 7DDF 緟6833394 8272 色Hq〈说明:管道穿墙外表面应砂纸打毛，弯管两侧必须设固定支架，安装完要用柔性填料封堵。
给水管道穿越外墙的标准做法说明:管道从室内地面保护层通过墙内返到200mm拐到外墙墙内，再返到室外地面保护层内,施工完后，内外墙用水泥砂浆抹平。
家装电路施工图解一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的P VC 管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和P VC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
水电改造，本帖让你一目了然！！！！
1.水路走顶和走地的优缺点 vs 先砌墙再水电，还是先水电再砌墙？
水路走顶：
优点：地面不需要开槽，万一有漏水可以及时发现，避免祸及楼下。
缺点：如果是PPR管的话，因它的质地较软，所以必须吊攀固定（间距标准60cm）。
需要在梁上打孔，加之电线穿梁孔及有的中央空调开孔，对梁体有一定损害。
一般台盆、浴缸等出水高度比较低，这样管线会比较长，对热量有损失。
水路走地：
优点：开槽后的地面能稳固PPR管，水管线路较短。
缺点：需要在地面开槽，比较费工。
跟地面电线管会有交叉。
万一发生漏水现象，不能及时发现，对施工要求较高。
先砌墙再水电：
优点：泥工砌墙相当方便，墙体晾干后放样比较准确，线盒定位都可以由电工一次统一到位。
缺点：泥工需要两次进场施工，会增加工时。
材料也需要进场两次比较麻烦。
先水电再砌墙：
优点：敲墙后马上就可进行水电作业，工期紧凑，泥工一次进场即可。
缺点：林立的管线会妨碍泥工砌墙，并影响墙体牢固度，底盒也只能由泥工边施工边定位。
由于先水电后砌墙，缩短了墙体晾干期，有时会影响后期的油漆施工。
先砌墙还是先做水电好？看看这张照片就明白了。
水电改流程：进场前先弹水平线
强、弱电箱宜放置于进门处，如果不是可以进行移位
这张还是相当的清爽的，是移位过来的强电箱
卫生间水路厨房水管布局，宜冷水管作过桥。
同时下水管口都应该堵上，防止施工中杂物掉入引起堵塞
水管试压都是大家比较关心的问题，标准是8公斤20分钟水压检验标准为8公斤20分钟，这里显示10公斤了。
厨房燃气热水器布局，注意安装高度和插座的合理性
拉近看，暗埋管管径最好为25mm，以利煤气软管穿过及日后换软管方便。
冷热水管处理注意事项
水管走地的话有走地的好处：PPR管质地较软，走地比较稳定。
因为如果走顶的话管子里面会有空气，水流通过是会压缩空气引起管子的震动，产生噪声及相关问题。
客厅下的热水管用保温棉包住，因为没有包住的话容易使地板受热变形开裂等而厨房和卫生间的不用，因为是用水泥封起了
打水压时不要用保温棉把接口处封住，容易观察是否漏水，因为漏水基本上是发生在接口处，同时，提醒大家，接头必须和水管是同一个牌子，因为很多奸商会用差的接头以次充好从而使水电工程存在隐患。
等电位对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。
根据理论分析，等电位联结作用范围越小，电气上越安全。
一些装饰公司仅仅为了美观将等电位拆除的做法是很不合理的。
下面的做法就比较合理美观
等电位联结主要起以下各种防护作用：雷击保护、静电保护、电磁干扰保护、触电保护、接地故障保护，现已列入国家建筑强制标准。
通俗些说，在民宅建筑多用于潮湿区，如卫生间等，淋浴时防电流更安全。
前年某小区就发生过雷击卫生间事件，损失很大，幸好未造成人身伤害。
要是装修时没有封闭等电位端子，则完全可以避免，当然这样的低空雷击事件概率是极少的。
等电位移位必须使用6平方以上电线，可不套PVC线管。
这个就是水箱位，原来的等电位可以用瓷砖封死，移位后加一个盖子就ok了
这个是另一个等电位的移位，同是这个图片也可以看出，下水管口全部被堵上了
书房和卧房，要根据实际家具尺寸准确放样
床和床头柜都已经放样好了，插头和插座的位置就很好安排了
书房除桌下电源插座外，桌面上也应考虑，手机充个电、用台灯什么的会很方便
房间的壁挂电视机底盒，如无其它如DVD等要求，1个双盒足矣，电视一挂，清清爽爽
房间电话插高度30，床头柜可以挡住
电路走线规范木隔断处预留的电源插座，要另外加固。
多少大的管子，开多宽的槽，拐弯是要切割好45°的槽
十字交叉勿高于地面，强弱电分管穿线，一般保持间距50以上。
强弱电如果仅仅有交叉，基本不会有影响
很清爽，这个是因为客厅铺地板，隔断处电线管可以不用开槽，线管如果只有1-2根沿着墙角走也可以不开槽
壁灯处用黄腊管进行出线保护
这个是客卫的镜前灯出口
墙边可走线一至二根，其它地方可不行
房间主灯位置要调整，开槽不可太深
下水的接头很有讲究的阳台的下水布置图
用上斜三通既引导下水方向，又便于后期疏通
用2个斜45°的也是为了下水顺畅和方便疏通
这个也是同样的道理
靠近墙角安放的洗衣机，注意点：电源插座要高于进水笼头，连接落水管考虑返水弯，以防臭气上冒
马桶移位要特别注意防水
室内壁挂空调安装示意图，根据实际机位另打出墙孔，注意内高外低略有斜度，以防雨水进入
这个是先砌墙、后开槽，这样做墙体会更牢固，对贴瓷砖会比较有利，对后期做油漆就更好了。
