XXXX展中心管线综合布置技术

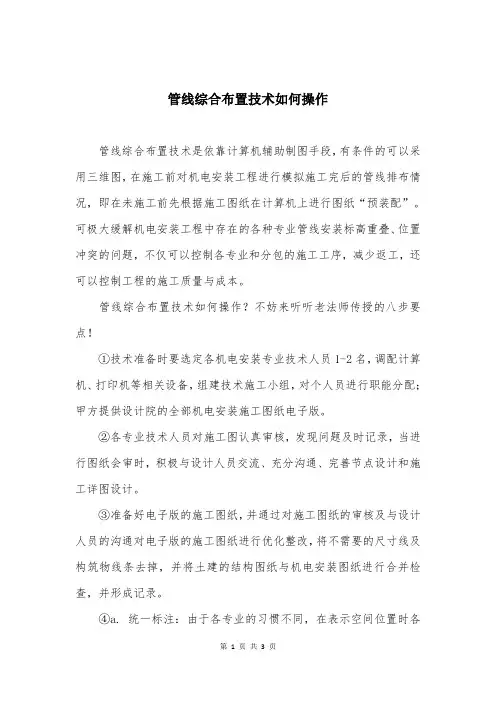

管线综合布置技术如何操作管线综合布置技术是依靠计算机辅助制图手段，有条件的可以采用三维图，在施工前对机电安装工程进行模拟施工完后的管线排布情况，即在未施工前先根据施工图纸在计算机上进行图纸“预装配”。

可极大缓解机电安装工程中存在的各种专业管线安装标高重叠、位置冲突的问题，不仅可以控制各专业和分包的施工工序，减少返工，还可以控制工程的施工质量与成本。

管线综合布置技术如何操作？不妨来听听老法师传授的八步要点！①技术准备时要选定各机电安装专业技术人员1-2名，调配计算机、打印机等相关设备，组建技术施工小组，对个人员进行职能分配；甲方提供设计院的全部机电安装施工图纸电子版。

②各专业技术人员对施工图认真审核，发现问题及时记录，当进行图纸会审时，积极与设计人员交流、充分沟通、完善节点设计和施工详图设计。

③准备好电子版的施工图纸，并通过对施工图纸的审核及与设计人员的沟通对电子版的施工图纸进行优化整改，将不需要的尺寸线及构筑物线条去掉，并将土建的结构图纸与机电安装图纸进行合并检查，并形成记录。

④a. 统一标注：由于各专业的习惯不同，在表示空间位置时各有各的表达方式。

一般风管标注的是风管顶面标高，空调水管为管底标高，空调风管、水管所表示的均是不含保温层的标高，消防和给排水管标高表示的是管中心标高，电缆桥架标注的是下底相对该层地面的标高。

设备专业地下部分采用绝对标高，地上部分是以各层地面为参考点的相对标高，而电气专业全部以本楼层地面为参考点，标注的是相对楼层地面的桥架下底标高。

为了进行管线综合，必须统一标注。

首先电气和设备专业的做法统一，和设备专业一样，地下采用绝对标高，地上采用相对标高。

考虑水管的外径尺寸、风管的厚度、桥架的高度、风管和空调水管保温层的厚度，将一点式标注改为两点式，即空间占位的上顶和下底标高。

只有这样才便于比较，便于绘制管线综合图。

b.各专业修改、优化本专业图纸时，应对原图中的管线示意走向及尺寸明确出来，在符合规范及原设计意图的前提下，从便于施工及实际操作等方面出发对图纸进行合理化的修改，并形成修改记录，技术负责人对各专业管线的制图颜色标准提出要求，便于区分。

管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术，涉及到建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。

管线布置综合平衡技术是根据工程实际将各专业管线设备在图纸上通过计算机进行图纸上的预装配，将问题解决在施工之前，将返工率降低到零点的技术，被建设部列为“建筑业10项新技术”小项技术之一。

采用管线综合平衡技术施工，能更好的落实和调整工程建设方、监理方及设计方的各项要求，尽可能全面发现施工图纸存在的技术问题，并在施工准备阶段全部解决。

管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。

技术特点如下：①能较快完善节点设计和施工详图设计。

②在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。

③在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要，要考虑先施工的管道(线)不要影响后续施工的管(线)，还要考虑对于需要维修和二次施工管道（线）的安排。

④能主动进行成本控制。

如采用综合支吊架可减少施工后的拆改工作量；排布好管线可减少窝工损失、降低人工费用等。

管线布置综合平衡技术适用于建筑机电安装工程，近几年应用也较为广泛。

该技术不仅降低施工成本（和传统的施工相比，应用此项技术施工成本可以降低2/3），减少施工中因各种原因带来的返工损失，同时还大大减少了事故隐患，提高施工质量和生产效率，保证施工工期，使社会综合效益和企业经济效益得到双赢。

1、管线布置综合平衡技术概述本工程机房、走道等管线密集处均应用管线布置综合平衡技术。

管线布置综合平衡技术是施工管理技术，随着建筑工程施工图纸电子版的应用，为施工过程控制以及竣工资料整理提供了较好的条件。

为了更好地落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，在设计交底和综合审图阶段，采用机电管线综合平衡技术，可以最大限度实现设计和施工之间的衔接，为有效协调各机电专业分包方的施工提供技术支持，为施工的顺利进行创造条件。

管线综合排布步骤一、确定管线布置的目标和要求管线综合排布是为了满足工程项目的需求，在开始进行布置前，需要明确目标和要求，包括工程规模、设计要求、材料选择等。

二、进行现场勘测和数据收集在确定了目标和要求后，需要进行现场勘测和数据收集。

这包括对地形地貌的了解、土壤条件的调查、周边环境的分析等。

通过这些数据的收集，可以更好地为管线的布置提供依据。

三、制定管线布置方案基于现场勘测和数据收集的结果，可以开始制定管线布置方案。

在制定方案时，需要考虑管线的走向、埋深、交叉等因素。

同时还要考虑到工程的安全性、经济性和环境影响等方面。

四、进行管线布置设计在确定了管线布置方案后，需要进行具体的管线布置设计。

这包括确定管线的具体位置、长度、弯头和支管的设置等。

在设计过程中，需要充分考虑管线的使用需求，尽量减少弯头和支管的数量，提高管线的布置效率。

五、制定施工方案在完成了管线布置设计后，需要制定施工方案。

施工方案包括施工的步骤、工艺、工期等。

在制定施工方案时，需要充分考虑施工的安全性、经济性和环境影响等因素。

六、进行管线施工根据制定的施工方案，可以开始进行管线的施工。

施工过程中，需要严格按照设计要求进行操作，保证施工的质量和安全。

七、进行管线验收和维护在管线施工完成后，需要进行管线的验收和维护。

验收包括对管线的功能和质量进行检查，确保达到设计要求。

维护包括对管线的日常检修和维护，保证管线的正常运行。

八、进行管线使用和管理在管线验收和维护完成后，可以开始进行管线的使用和管理。

使用包括对管线进行监测和维护，及时发现和解决问题。

管理包括对管线进行计划和调度，确保管线的正常运行。

总结：管线综合排布是一个复杂的工程过程，需要从目标和要求的确定开始，通过现场勘测和数据收集，制定布置方案和设计方案，制定施工方案，进行施工和验收，最后进行使用和管理。

在整个过程中，需要充分考虑安全、经济和环境等因素，保证管线的质量和正常运行。

管线综合布置技术方案管线综合布置技术方案是指在建筑物、工业设施等项目中，对各种管道（如给水管、排水管、天然气管、通风管等）的综合布置进行设计、施工和管理的一套综合技术方案。

该方案的目的是确保管道系统的安全、高效运行，并满足使用者的需求。

1.规划布置首先，需要对管道的用途和需求进行详细分析和评估，确定管道布置的方向、位置和数量。

然后，在设计阶段，要进行管道布置的规划，确定管道的走向、连接方式、管径和材料等。

在规划布置过程中，需要考虑以下几个方面：-各种管道的布置应符合工程的安全要求，避免出现交叉干扰、安全事故等问题；-管道与建筑结构的关系，要确保管道的布置不会对建筑结构的稳定性产生影响，并且尽可能地减少管道的穿越；-管道的长度和管径应根据流体的流量和压力等参数进行计算和确定，以保证系统的正常运行；-管道布置的可维修性和可检修性应得到充分考虑，方便维护人员进行维修和检修工作；-管道的布置应遵循相关的标准和规范，包括防火、防震等要求。

2.材料选择在综合布置管道系统时，应根据不同管道的用途和运行环境，选择合适的材料。

常见的管材包括金属管、塑料管和复合管等。

选择材料时，需要考虑材料的耐压性、耐腐蚀性、耐温性和使用寿命等因素。

3.连接方式管道的连接方式有很多种，常见的有焊接、螺纹连接、法兰连接和卡箍连接等。

不同的管道连接方式具有不同的优缺点，在选择连接方式时需要综合考虑管道的材质、管径和工程要求等。

4.安装施工管道的安装施工是管道综合布置的重要环节。

在施工过程中，需要保证施工质量和施工安全。

施工过程中需要严格遵守施工规范和安全操作规程，合理安排施工计划，确保工期和质量的控制。

5.管理与维护管道综合布置完成后，需要进行管道的管理和维护工作，以确保管道系统的正常运行。

这包括定期巡检管道系统，检查和清理管道，以及定期进行维修和更换管道设备等。

在管理和维护过程中，需要建立管道管理制度和维护保养计划，对管道系统进行定期检测和维修，记录管道运行情况，及时发现和解决问题。
