闪烁计数器工作原理及应用

一、实验名称核医学仪器原理与应用实验二、实验日期2023年11月10日三、实验目的1. 了解核医学仪器的基本原理和结构。

2. 掌握核医学仪器的主要应用领域。

3. 学习核医学仪器在临床诊断和治疗中的作用。

4. 培养实验操作技能和数据处理能力。

四、实验原理核医学仪器利用放射性同位素发出的射线（如γ射线、β射线等）对人体进行成像或测量，从而实现对疾病的诊断和治疗。

本实验主要涉及以下原理：1. 闪烁探测原理：利用闪烁晶体将γ射线转换为可见光，再由光电倍增管转换为电信号，最终进行计数和成像。

2. 计数器原理：通过测量放射性同位素发出的射线数量，计算放射性活度。

3. 核医学成像原理：利用γ相机或SPECT等设备，对放射性同位素在体内的分布进行成像。

五、主要仪器与试剂1. 仪器：核医学仪器、闪烁晶体、光电倍增管、计数器、γ相机、SPECT等。

2. 试剂：放射性同位素、闪烁液、NaI(Tl)晶体等。

六、实验步骤1. 准备阶段：- 熟悉实验原理和仪器操作方法。

- 检查仪器设备是否正常。

2. 实验操作：- 将放射性同位素溶液注入闪烁晶体中，观察闪烁现象。

- 将闪烁晶体与光电倍增管连接，进行计数实验，测量放射性活度。

- 利用γ相机或SPECT进行成像实验，观察放射性同位素在体内的分布。

3. 数据处理：- 记录实验数据，包括放射性活度、计数率等。

- 对实验数据进行统计分析，计算相关参数。

4. 实验报告撰写：- 总结实验结果，分析实验现象。

- 讨论实验过程中遇到的问题及解决方法。

- 提出实验改进建议。

七、实验结果1. 观察到闪烁晶体在放射性同位素的作用下产生闪烁现象。

2. 通过计数实验，测得放射性活度为X mCi。

3. 利用γ相机或SPECT进行成像实验，观察到放射性同位素在体内的分布情况。

八、讨论1. 本实验验证了核医学仪器的基本原理，证明了闪烁探测和计数器的有效性。

2. 实验过程中，观察到放射性同位素在体内的分布情况，为进一步的临床诊断和治疗提供了依据。

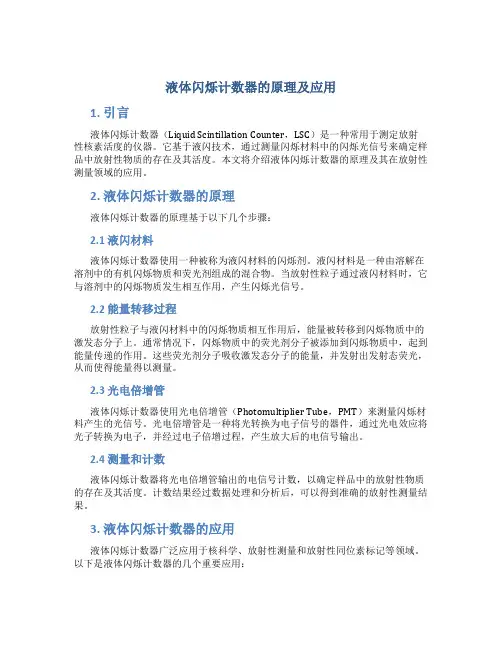

液体闪烁计数器的原理及应用1. 引言液体闪烁计数器（Liquid Scintillation Counter，LSC）是一种常用于测定放射性核素活度的仪器。

它基于液闪技术，通过测量闪烁材料中的闪烁光信号来确定样品中放射性物质的存在及其活度。

本文将介绍液体闪烁计数器的原理及其在放射性测量领域的应用。

2. 液体闪烁计数器的原理液体闪烁计数器的原理基于以下几个步骤：2.1 液闪材料液体闪烁计数器使用一种被称为液闪材料的闪烁剂。

液闪材料是一种由溶解在溶剂中的有机闪烁物质和荧光剂组成的混合物。

当放射性粒子通过液闪材料时，它与溶剂中的闪烁物质发生相互作用，产生闪烁光信号。

2.2 能量转移过程放射性粒子与液闪材料中的闪烁物质相互作用后，能量被转移到闪烁物质中的激发态分子上。

通常情况下，闪烁物质中的荧光剂分子被添加到闪烁物质中，起到能量传递的作用。

这些荧光剂分子吸收激发态分子的能量，并发射出发射态荧光，从而使得能量得以测量。

2.3 光电倍增管液体闪烁计数器使用光电倍增管（Photomultiplier Tube，PMT）来测量闪烁材料产生的光信号。

光电倍增管是一种将光转换为电子信号的器件，通过光电效应将光子转换为电子，并经过电子倍增过程，产生放大后的电信号输出。

2.4 测量和计数液体闪烁计数器将光电倍增管输出的电信号计数，以确定样品中的放射性物质的存在及其活度。

计数结果经过数据处理和分析后，可以得到准确的放射性测量结果。

3. 液体闪烁计数器的应用液体闪烁计数器广泛应用于核科学、放射性测量和放射性同位素标记等领域。

以下是液体闪烁计数器的几个重要应用：3.1 放射性物质活度测量液体闪烁计数器可以用于测量各种放射性同位素的活度。

通过测量闪烁材料中的闪烁光信号强度，可以确定样品中放射性物质的活度水平。

3.2 放射性同位素标记液体闪烁计数器可以用于放射性同位素标记的研究和应用。

将放射性同位素标记到分子或样品上，通过液体闪烁计数器可以精确测量标记物的存在和浓度。

X荧光光谱分析仪工作原理用X射线照射试样时,试样可以被激发出各种波长的荧光X射线，需要把混合的X射线按波长(或能量）分开，分别测量不同波长(或能量）的X射线的强度，以进行定性和定量分析，为此使用的仪器叫X射线荧光光谱仪。

由于X光具有一定波长，同时又有一定能量，因此，X射线荧光光谱仪有两种基本类型：波长色散型和能量色散型。

下图是这两类仪器的原理图。

现将两种类型X射线光谱仪的主要部件及工作原理叙述如下：1、 X射线管两种类型的X射线荧光光谱仪都需要用X射线管作为激发光源。

上图是X射线管的结构示意图。

灯丝和靶极密封在抽成真空的金属罩内，灯丝和靶极之间加高压（一般为40KV），灯丝发射的电子经高压电场加速撞击在靶极上，产生X射线.X 射线管产生的一次X射线,作为激发X射线荧光的辐射源。

只有当一次X射线的波长稍短于受激元素吸收限lmin时，才能有效的激发出X射线荧光。

大于lmin 的一次X射线其能量不足以使受激元素激发。

X射线管的靶材和管工作电压决定了能有效激发受激元素的那部分一次X射线的强度。

管工作电压升高，短波长一次X射线比例增加，故产生的荧光X射线的强度也增强。

但并不是说管工作电压越高越好，因为入射X射线的荧光激发效率与其波长有关，越靠近被测元素吸收限波长，激发效率越高。

X射线管产生的X射线透过铍窗入射到样品上，激发出样品元素的特征X射线，正常工作时,X射线管所消耗功率的0。

2％左右转变为X射线辐射，其余均变为热能使X射线管升温,因此必须不断的通冷却水冷却靶电极。

2 分光系统分光系统的主要部件是晶体分光器，它的作用是通过晶体衍射现象把不同波长的X射线分开.根据布拉格衍射定律2dsinθ=nλ，当波长为λ的X射线以θ角射到晶体，如果晶面间距为d，则在出射角为θ的方向，可以观测到波长为λ=2dsin θ的一级衍射及波长为λ/2, λ/3---——等高级衍射。

改变θ角,可以观测到另外波长的X射线，因而使不同波长的X射线可以分开.http://www.ieeye。

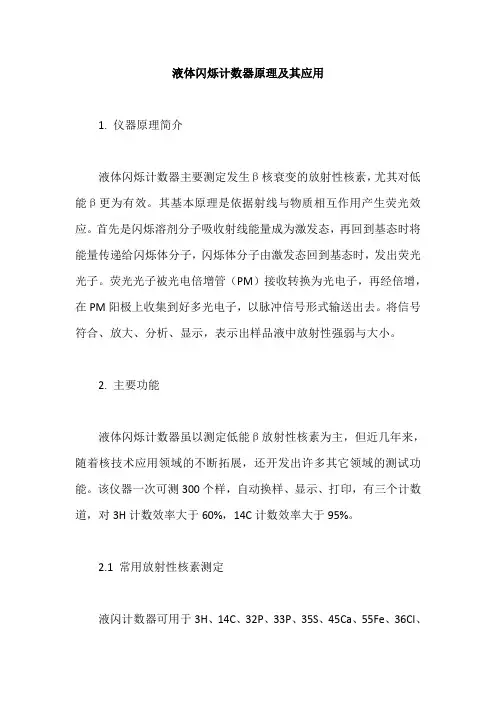

液体闪烁计数器原理及其应用1. 仪器原理简介液体闪烁计数器主要测定发生β核衰变的放射性核素，尤其对低能β更为有效。

其基本原理是依据射线与物质相互作用产生荧光效应。

首先是闪烁溶剂分子吸收射线能量成为激发态，再回到基态时将能量传递给闪烁体分子，闪烁体分子由激发态回到基态时，发出荧光光子。

荧光光子被光电倍增管（PM）接收转换为光电子，再经倍增，在PM阳极上收集到好多光电子，以脉冲信号形式输送出去。

将信号符合、放大、分析、显示，表示出样品液中放射性强弱与大小。

2. 主要功能液体闪烁计数器虽以测定低能β放射性核素为主，但近几年来，随着核技术应用领域的不断拓展，还开发出许多其它领域的测试功能。

该仪器一次可测300个样，自动换样、显示、打印，有三个计数道，对3H计数效率大于60%，14C计数效率大于95%。

2.1 常用放射性核素测定液闪计数器可用于3H、14C、32P、33P、35S、45Ca、55Fe、36Cl、86Rb、65Zn、90Sr、203Hg等含有放射性核素的动植物、微生物和非生物样品测定。

2.2 H number法猝灭校正在测定样品放射性的同时，测出H#数值，可以直观的判断出该样品的猝灭程度。

2.3 两相检测用于检测含水放射性样品与闪烁液的分相问题，以避免由此而引起的计数效率下降。

2.4 自动猝灭补偿（AQC）通过最佳的窗口等条件设置，以期使猝灭样品达到较高的计数效率。

2.5 随机符合监测（RCM）可用于监测制样过程中化学发光引起的单光子事件的假计数，可以从测定结果中扣除。

2.6 能谱寻找与分析此功能对未知核素的β能谱定位与分布做出可靠准确的测量，为道宽设置提供依据。

2.7 单光子监测（SPM）可用于生物发光与生物中单光子事件的测定。

2.8 半衰期校正对于短半衰期核素可校正出放射性强度与时间的关系。

给出现存放射性强度的量。

2.9 双标与三标记测定通过设置不同道宽等条件，测定同一个样品中的双标记或三标记放射性，区分出各个标记的放射性强度。

放射免疫分析摘要：放射免疫技术（radio immunoassay ,RIA）类型主要包括经典的放射免疫分析(radioimmunoassay, RIA)和免疫放射分析或免疫放射度量分析( immunoradiometric assay，IRMA)。

由于受接触放射性物质，损害操作人员的身体，测定完成后放射性材料的处置等问题的存在,再加上80年代初出现的非同位素标记技术得到了极大的发展和广泛应用，放射免疫技术的应用有下降的趋势。

0引言：放射性核素依衰变方式分α、β、γ三种，用于放射性标记的有β和γ两类;分别用液体闪烁计数器及γ计数器测定。

目前常用的是γ型放射性核素，如125I、131I、51Cr和60Co，以125I最常用；β型放射性核素有3H、14C和32P，以3H最常用。

关键词：结构，原理，临床应用1检测的基本结构原理、结构及其探测原理核射线探测仪器由射线探测器和后续电子学单元两大部分组成。

核射线探测器是个能量转化器，其检测原理是当射线作用于闪烁体，闪烁体吸收了射线的能量而引起闪烁体中的原子或分子激发，当受激的原子或分子退激时，则发出光子进入光电倍增管光阴极，转换为光电子，光电子在光电倍增管电场作用下到达阳极，形成电脉冲。

转换模式是放射能→光能→电能→脉冲。

液体闪烁测量是在闪烁杯内进行的，放射性样品主要被溶剂和闪烁剂分子包围，射线能量先被溶剂分子吸收，受激溶剂分子退激时释放出能量激发闪烁剂，当激发态回到基态时释放出光子到达光阴极，光阴极产生光电子，在光电倍增管的电场作用下，在阳极获得大量电子，形成脉冲信号，输入后读分析电路形成数据信号，最后由计算机数据处理，求出待测抗原含量。

放射性活度测定方法放射免疫分析中经抗原抗体反应和B、F分离后通过检测放射性量来反映待测物的含量。

放射性量的检测需特殊的仪器，放射免疫分析仪实际上就是进行放射性量测定的仪器。

测量仪器有两类，即晶体闪烁计数仪（主要用于检测γ射线，如125I、131I、57Cr等）和液体闪烁计数仪（主要用于检测β射线，如3H、32P、14C等）。

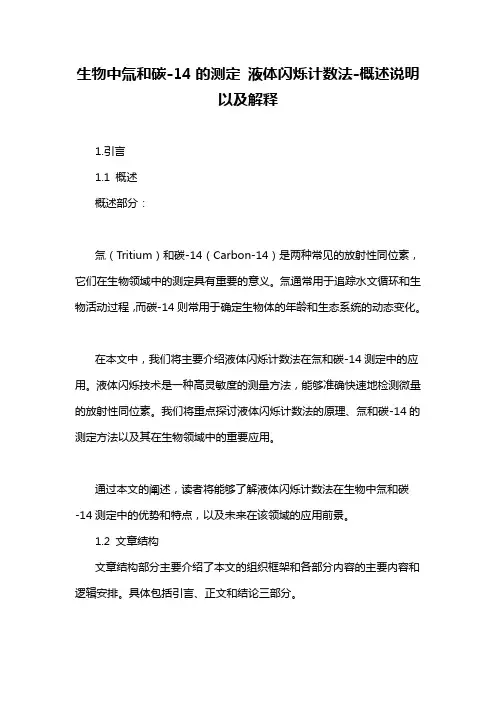

生物中氚和碳-14的测定液体闪烁计数法-概述说明以及解释1.引言1.1 概述概述部分：氚（Tritium）和碳-14（Carbon-14）是两种常见的放射性同位素，它们在生物领域中的测定具有重要的意义。

氚通常用于追踪水文循环和生物活动过程，而碳-14则常用于确定生物体的年龄和生态系统的动态变化。

在本文中，我们将主要介绍液体闪烁计数法在氚和碳-14测定中的应用。

液体闪烁技术是一种高灵敏度的测量方法，能够准确快速地检测微量的放射性同位素。

我们将重点探讨液体闪烁计数法的原理、氚和碳-14的测定方法以及其在生物领域中的重要应用。

通过本文的阐述，读者将能够了解液体闪烁计数法在生物中氚和碳-14测定中的优势和特点，以及未来在该领域的应用前景。

1.2 文章结构文章结构部分主要介绍了本文的组织框架和各部分内容的主要内容和逻辑安排。

具体包括引言、正文和结论三部分。

引言部分主要是对本文的主题和背景进行介绍，包括概述研究的主要内容，说明文章的结构和目的，引出文章的主要研究内容。

正文部分包括了氚的测定、碳-14的测定以及液体闪烁计数法的原理。

通过对氚和碳-14的测定方法的介绍，以及液体闪烁计数法在生物中的应用，为读者呈现了本文的主要研究内容和方法。

结论部分总结了液体闪烁计数法在生物中氚和碳-14测定中的应用情况，对实验结果进行了分析，并展望了未来可能的研究方向和发展趋势。

整体结构清晰，逻辑性强，能够使读者很好地理解本文的主题和研究内容。

1.3 目的目的部分:本文旨在介绍液体闪烁计数法在生物样本中氚和碳-14的测定方法，探讨其在生物学研究中的应用前景。

通过深入探讨氚和碳-14的测定原理以及液体闪烁计数法的工作机制，旨在为科研人员提供详尽的实验方法和数据分析手段，促进生物学领域对氚和碳-14的定量分析和研究。

同时，本文还将结合实验结果进行分析和讨论，展望未来液体闪烁计数法在生物学研究中的潜在应用价值，为相关领域的学术研究提供参考和借鉴。

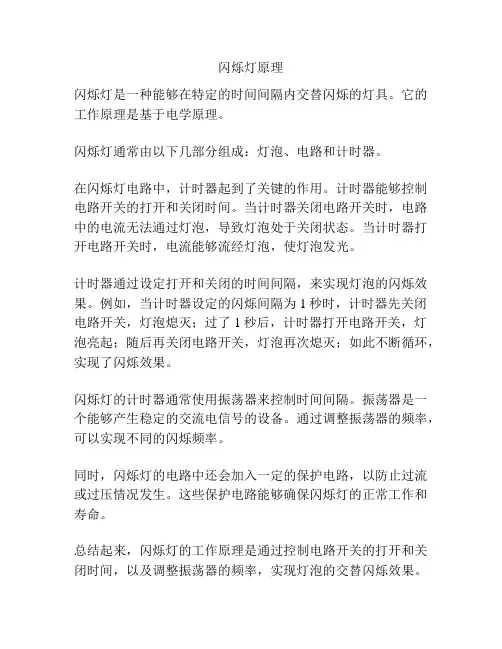

闪烁灯原理
闪烁灯是一种能够在特定的时间间隔内交替闪烁的灯具。

它的工作原理是基于电学原理。

闪烁灯通常由以下几部分组成：灯泡、电路和计时器。

在闪烁灯电路中，计时器起到了关键的作用。

计时器能够控制电路开关的打开和关闭时间。

当计时器关闭电路开关时，电路中的电流无法通过灯泡，导致灯泡处于关闭状态。

当计时器打开电路开关时，电流能够流经灯泡，使灯泡发光。

计时器通过设定打开和关闭的时间间隔，来实现灯泡的闪烁效果。

例如，当计时器设定的闪烁间隔为1秒时，计时器先关闭电路开关，灯泡熄灭；过了1秒后，计时器打开电路开关，灯泡亮起；随后再关闭电路开关，灯泡再次熄灭；如此不断循环，实现了闪烁效果。

闪烁灯的计时器通常使用振荡器来控制时间间隔。

振荡器是一个能够产生稳定的交流电信号的设备。

通过调整振荡器的频率，可以实现不同的闪烁频率。

同时，闪烁灯的电路中还会加入一定的保护电路，以防止过流或过压情况发生。

这些保护电路能够确保闪烁灯的正常工作和寿命。

总结起来，闪烁灯的工作原理是通过控制电路开关的打开和关闭时间，以及调整振荡器的频率，实现灯泡的交替闪烁效果。

这种简单而有效的原理，使得闪烁灯被广泛应用于信号灯、警告灯、节日装饰等领域。

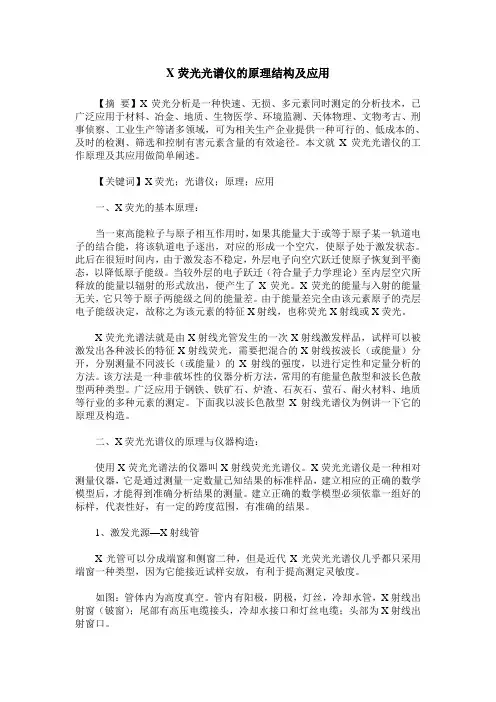

X荧光光谱仪的原理结构及应用【摘要】X荧光分析是一种快速、无损、多元素同时测定的分析技术，已广泛应用于材料、冶金、地质、生物医学、环境监测、天体物理、文物考古、刑事侦察、工业生产等诸多领域，可为相关生产企业提供一种可行的、低成本的、及时的检测、筛选和控制有害元素含量的有效途径。

本文就X荧光光谱仪的工作原理及其应用做简单阐述。

【关键词】X荧光；光谱仪；原理；应用一、X荧光的基本原理：当一束高能粒子与原子相互作用时，如果其能量大于或等于原子某一轨道电子的结合能，将该轨道电子逐出，对应的形成一个空穴，使原子处于激发状态。

此后在很短时间内，由于激发态不稳定，外层电子向空穴跃迁使原子恢复到平衡态，以降低原子能级。

当较外层的电子跃迁（符合量子力学理论）至内层空穴所释放的能量以辐射的形式放出，便产生了X荧光。

X荧光的能量与入射的能量无关，它只等于原子两能级之间的能量差。

由于能量差完全由该元素原子的壳层电子能级决定，故称之为该元素的特征X射线，也称荧光X射线或X荧光。

X荧光光谱法就是由X射线光管发生的一次X射线激发样品，试样可以被激发出各种波长的特征X射线荧光，需要把混合的X射线按波长（或能量）分开，分别测量不同波长（或能量）的X射线的强度，以进行定性和定量分析的方法。

该方法是一种非破坏性的仪器分析方法，常用的有能量色散型和波长色散型两种类型。

广泛应用于钢铁、铁矿石、炉渣、石灰石、萤石、耐火材料、地质等行业的多种元素的测定。

下面我以波长色散型X射线光谱仪为例讲一下它的原理及构造。

二、X荧光光谱仪的原理与仪器构造：使用X荧光光谱法的仪器叫X射线荧光光谱仪。

X荧光光谱仪是一种相对测量仪器，它是通过测量一定数量已知结果的标准样品，建立相应的正确的数学模型后，才能得到准确分析结果的测量。

建立正确的数学模型必须依靠一组好的标样，代表性好，有一定的跨度范围，有准确的结果。

1、激发光源—X射线管X光管可以分成端窗和侧窗二种，但是近代X光荧光光谱仪几乎都只采用端窗一种类型，因为它能接近试样安放，有利于提高测定灵敏度。
