基孔制基本偏差为固定的孔的公差带与不同偏差的轴的公差带形成

互换性预测量技术基础试题及答案1（1）《互换性与测量技术》试题题库⼀填空题1、δ= X-Q ε=2、测量误差按其性质可分为：随机误差系统误差粗⼤误差、、3、随机误差的分布规律：、、、4、孔的上偏差⽤符号表⽰，下偏差⽤符号表⽰。

5、配合种类有：、、。

6、采⽤包容要求时被测要素应遵守边界。

7、最⼤实体要求⽤于被测要素时，被测要素应遵守边界。

8、表⾯粗糙度的评定参数有：⾼度参数、、；距离参数、；形状特征参数。

9、量规按照⽤途不同分为量规、量规、量规。

10、设计量规应遵守原则。

11、滚动轴承常⽤的等级是 0 级。

12、滚动轴承与轴配合采⽤基准制；滚动轴承与外壳配合采⽤基准制。

13、解尺⼨链的⽅法有_________和不完全互换法。

14、《极限与配合》国家标准规定了___20____个标准公差等级和孔、轴各___28____种基本偏差。

15、某普通外螺纹标注为M10-5g6g-S，则其中径公差带代号为_________，旋合长度代号为_________。

16、在机器装配过程或零件加⼯过程串，由_________的尺⼨形成的_________尺⼨组，称为尺⼨链。

17、轴的上偏差⽤符号表⽰，下偏差⽤符号表⽰。

18、量快应从所需尺⼨的_________开始选择量块。

组成量块组的量块总数不应_________。

19) 完全互换法⼀般适⽤于_____________________?，分组互换法⼀般适⽤于_______________________________________。

20) 极限偏差是____________尺⼨减_____________尺⼨所得的代数差。

21) 极限偏差的数值可能为_________________________________?，公差的数值是______________________________值。

22) 配合是指_________________________相同的孔和轴___________________之间的关系。

内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的等级。

标准公差分为20级，即IT01，IT0，IT1，…，ITI8。

其尺寸精确程度从IT01到ITI8依次降低。

标准公差的具体数值可查表得到。

2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。

即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。

国家标准对孔和轴均规定了28个不同的基本偏差。

基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。

下图是孔和轴的28个基本偏差系列图。

从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。

孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。

JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。

基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。

7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。

零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。

建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。

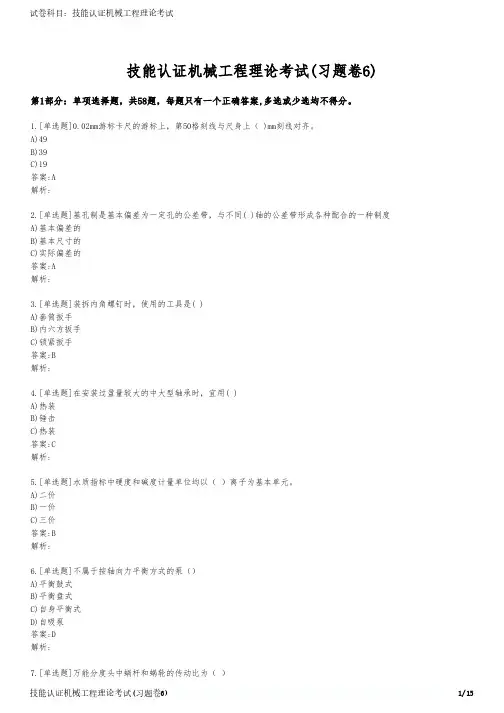

技能认证机械工程理论考试(习题卷6)第1部分：单项选择题，共58题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]0.02mm游标卡尺的游标上，第50格刻线与尺身上（ )mm刻线对齐。

A)49B)39C)19答案:A解析:2.[单选题]基孔制是基本偏差为一定孔的公差带，与不同( )轴的公差带形成各种配合的一种制度A)基本偏差的B)基本尺寸的C)实际偏差的答案:A解析:3.[单选题]装拆内角螺钉时，使用的工具是( )A)套筒扳手B)内六方扳手C)锁紧扳手答案:B解析:4.[单选题]在安装过盈量较大的中大型轴承时，宜用( )A)热装B)锤击C)热装答案:C解析:5.[单选题]水质指标中硬度和碱度计量单位均以（ ）离子为基本单元。

A)二价B)一价C)三价答案:B解析:6.[单选题]不属于按轴向力平衡方式的泵（）A)平衡鼓式B)平衡盘式C)自身平衡式D)自吸泵答案:DA)1：1B)1：20C)1：30D)1：40答案:D解析:8.[单选题]工业阀门壳体试验压力试验介质是气体时，试验压力至少是阀门在20℃时允许最大工作压力的（ ）倍A)1.05B)1.1C)1.15D)1.5答案:B解析:9.[单选题]起重机吊钩上的轴是A)联轴器B)传动轴C)转轴D)心轴答案:D解析:10.[单选题]焊接Q345钢时应选用下列焊条中的（ ）焊条。

A)E4303B)E6015C)E5015D)E7015答案:C解析:11.[单选题]生产区应按照站场日常运行巡检需要设置巡检道路，巡检路宽度不应大于（）m，A)1B)1.5C)2D)2.5答案:B解析:12.[单选题]机床夹具上定位元件的材料可以采用（）A)20或20Cr直接淬火B)Q235或45钢直接淬火C)HT200或45钢直接淬火D)T7A、T8A、T10A直接淬火答案:D解析:13.[单选题]（ ）是安全阀排放后其阀瓣重新与阀座接触即开启高度变为零时的进口静压力。

《互换性与技术测量》课后题参考答案一、选择题：1．车间生产中评定表面粗糙度最常用的方法是(D)。

Ａ、光切法Ｂ、针描法Ｃ、干涉法Ｄ、比较法2．当孔、轴都处于最大实体尺寸时，它们装配的结果（③）①最好；②最差；③最紧；④最松。

3．平键联结中宽度尺寸ｂ的不同配合是依靠改变(A )公差带的位置来获得。

A 、轴槽和轮毂槽宽度B 、键宽C 、轴槽宽度D 、轮毂槽宽度4．Φ40f7、φ40f8和φ40f9的相同偏差是（②）。

①下偏差；②基本偏差；③公差；④实际偏差。

5．一般情况下，圆柱形零件的形状公差值（轴线的直线度除外）与尺寸公差值的关系应是(A )。

A ．形状公差小于尺寸公差；B ．形状公差大于尺寸公差；C ．两者相等6．与φ80H7/f6配合性质相同的配合是（①）。

①φ80F7/h6；②φ80F7/f7；③φ80H7/h6；④φ80H6/h7。

7．圆跳动度公差带的形状为（③）①圆内的区域；②圆柱体内的区域；③两同心圆之间的区域；④两同轴圆柱之间的区域。

8.比较相同尺寸的精度，取决于__B___。

Ａ、偏差值的大Ｂ、公差值的大小Ｃ、基本偏差值的大小9.比较不同尺寸的精度，取决于___C__。

Ａ、公差值的大小Ｂ、公差单位数的大小Ｃ、公差等级的大小Ｄ、基本偏差值的大小10.封闭环的公差是__C___。

Ａ、所有增环的公差之和Ｂ、所有减环的公差之和Ｃ、所有增环与减环的公差之和Ｄ、所有增环公差之和减去所有减环的公差之和11.某减速器转轴两端安装深沟球轴承，该轴承承受一个大小和方向均不变的径向负荷，内圈旋转，外圈不旋转，内圈相对于负荷方向的运作状态为（②）。

①固定的内圈负荷；②旋转的内圈负荷；③摆动的内圈负荷；④摆动或旋转的内圈负荷12.形状误差一般说来_B___位置公差。

Ａ、大于Ｂ、小于Ｃ、等于13．利用同一加工方法，加工φ50H5孔和φ100H7孔，应理解为（①）。

①前者加工困难；②后者加工困难；③两者加工难易相当；④无法比较。

3套《液压系统安装与调试》期末测试题及答案《液压系统安装与调试》期末测试题及答案一一、单项选择题（每题1分，共15分）1.以（）作为工作介质进行能量传递的过程叫流体传动。

包括气体传动和液体传动。

A：导体B：固体C：刚体D：流体2.以（）作为工作介质进行能量传递的过程叫液体传动。

包括液压传动和液力传动。

A：流体B：液体C：固体D：刚体3.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液压传动。

A：动能B：压力能C：电能D：热能4.以液体作为工作介质并以其（）作为能量传递的方式，这样的液体传动称为液力传动。

A：电能B：压力能C：动能D：热能5.液压系统的能源装置是（）。

A：油箱B：液压阀C：液压油缸D：液压泵6.液压系统的控制装置是（）。

A：液压油缸B：液压泵C：液压阀D：油箱7.液压系统的执行装置包括（）等。

A：液压油、压力表B：液压泵、油箱C：过滤器、冷却器D：液压油缸、马达8.液压系统的辅助装置包括（）等。

A：液压油、液压阀B：液压泵、冷却器C：过滤器、液压阀D：油箱、过滤器9.下列液压系统职能符号中安全阀是（）A：B：C：D：10.下列液压系统职能符号中减压阀是（）A：B：C：D：11.下列液压系统职能符号中单向阀是（）A：B：C：D:12.下列液压系统职能符号中梭阀是（）A：B：C：D：13.下列液压系统职能符号中手动两位四通换向阀是（）A：B：C：D：14.下列液压系统职能符号中两位四通电磁换向阀是（）A：B：C：D:15.下列液压系统职能符号中两位四通液控换向阀是（）A：B：C：D:二、不定项选择题（每题2分，共10分）1. 看下列PSV阀原理图并填空主安全阀是（）减压阀是（）梭阀是（）二通流量阀是（）二次阀是（）2. 看下列PSV阀外观图并填空减压阀是（）主安全阀是（）R口是（）二次阀是（）3. 看下列双联变量泵原理图并填空负载敏感控制是（）压力切断控制是（）恒功率控制是（）4. 液压系统由能源装置、控制装置、执行装置、辅助装置和液压油五部分组成。

《互换性与技术测量》（高教版）习题答案第三章光滑圆柱体结合的互换性及其检测3-1 判断下列说法是否正确？答：⑴公差是零件尺寸允许的最大偏差。

（×）⑵公差通常为正，在个别情况下也可以为负或零。

（×）⑶孔和轴的加工精度越高，则其配合精度也高。

（√）⑷配合公差总是大于孔或轴的尺寸公差。

（√）⑸过渡配合可能有间隙,也可能有过盈。

因此,过渡配合可以是间隙配合,也可以过盈配合。

（×）3-2 什么是基孔制配合与基轴制配合？为什么要规定基准制？广泛采用基孔制配合的原因何在？在什么情况下采用基轴制配合？答：基孔制配合：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的一种配合制度称为基孔制配合。

基孔制的孔为基准孔，代号为Ｈ，并规定基准孔的基本偏差（即下偏差）为零。

基轴制配合：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成的一种配合制度称为基轴制配合。

基轴制的轴为基准轴，代号为ｈ，并规定基准轴的基本偏差（即上偏差）为零。

按以下原则选用配合制：1）一般情况下，设计时优先选用基孔制。

2）有些情况下采用基轴制配合：零件采用外径不需加工的、具有一定精度等级的型材时，如型材直接用作轴；在同一基本尺寸的轴上装配几个具有不同性质的零件时，应选用基轴制配合；与标准件相配合的孔或轴，应以标准件为基准来确定配合制。

如滚动轴承的外圈与轴承座的配合即属于基轴制配合，又如定位销与孔的配合为基轴制的配合等。

3）非基准配合：在实际生产中的某些配合，如有充分的理由或特殊需要，允许采用非基准配合，即非基准孔和非基准轴的配合。

如G8/m7，F7/n6等。

3-3 更正下列标注的错误：答：⑴φ80121.0091.0--⇒φ80091.0121.0--⑵30021.000-⇒3000021.0-⑶φ6000⇒？？？-.0019⑷ 120011.0011.0+- ⇒ 120±0.011 ⑸ φ5087H f ⇒ φ5078f H ⑹ φ50f H 78 ⇒ φ5078f H ⑺ φ50H8039.00 ⇒ φ50H8（039.000+）3-4 下面三根轴哪根精度最高？哪根精度最低？ 答：⑴ φ70105.0075.0++ T s1 = es － ei = 0.105－0.075 = 0.03 查表3-2 精度为IT7⑵ φ250015.0044.0-- T s2 = es － ei = -0.015－（-0.044）= 0.029 查表3-2 精度为IT6 ⑶ φ100022.0- T s3 = es － ei = 0－（-0.022）= 0.022 查表3-2 精度为IT8 轴φ250015.0044.0--精度最高 ，轴φ100022.0-精度最低。

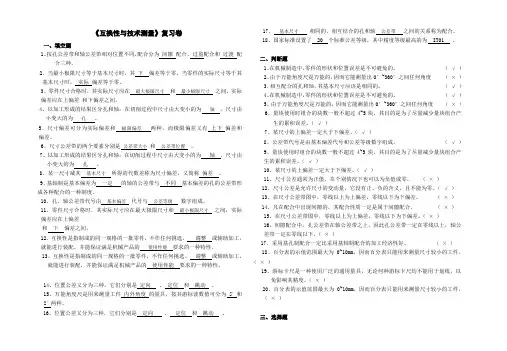

《互换性与技术测量》复习卷一、填空题1、按孔公差带和轴公差带相对位置不同，配合分为间隙配合、过盈配合和过渡配合三种。

2、当最小极限尺寸等于基本尺寸时，其下偏差等于零，当零件的实际尺寸等于其基本尺寸时，实际偏差等于零。

3、零件尺寸合格时，其实际尺寸应在最大极限尺寸和最小极限尺寸之间，实际偏差应在上偏差和下偏差之间。

4、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为轴，尺寸由小变大的为孔。

5、尺寸偏差可分为实际偏差和极限偏差两种，而极限偏差又有上下偏差和偏差。

6、尺寸公差带的两个要素分别是公差带大小和公差带位置。

7、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为轴，尺寸由小变大的为孔。

8、某一尺寸减其基本尺寸所得的代数差称为尺寸偏差，又简称偏差。

9、基轴制是基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。

10、孔、轴公差带代号由基本偏差代号与公差等级数字组成。

11、零件尺寸合格时，其实际尺寸应在最大极限尺寸和最小极限尺寸之间，实际偏差应在上偏差和下偏差之间。

12、互换性是指制成的同一规格的一批零件，不作任何挑选、调整或辅助加工，就能进行装配，并能保证满足机械产品的使用性能要求的一种特性。

13、互换性是指制成的同一规格的一批零件，不作任何挑选、调整或辅助加工，就能进行装配，并能保证满足机械产品的使用性能要求的一种特性。

14、位置公差又分为三种，它们分别是定向、定位和跳动。

15、万能角度尺是用来测量工件内外角度的量具，按其游标读数值可分为5` 和2` 两种。

16、位置公差又分为三种，它们分别是定向、定位和跳动。

17、基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

18、国家标准设置了 20 个标准公差等级，其中精度等级最高的为 IT01 。

二、判断题1、在机械制造中，零件的形状和位置误差是不可避免的。

（√）2、由于万能角度尺是万能的，因而它能测量出0°~360°之间任何角度（×）3．相互配合的孔和轴，其基本尺寸应该是相同的。

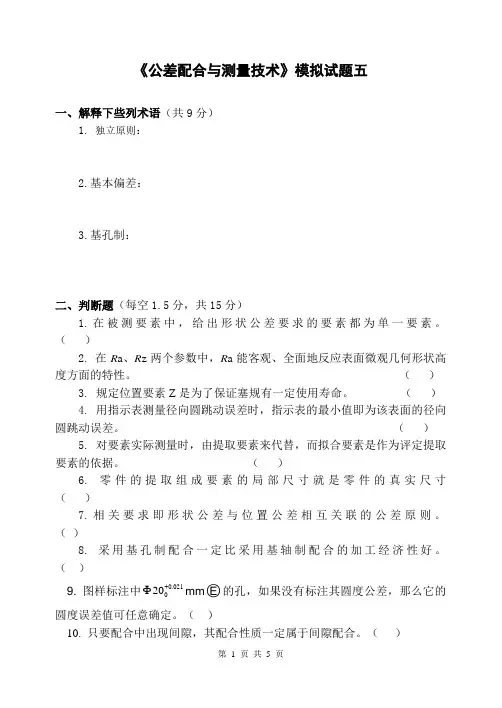

《公差配合与测量技术》模拟试题五一、解释下些列术语（共9分）1. 独立原则：2.基本偏差：3.基孔制：二、判断题（每空1.5分，共15分）1.在被测要素中，给出形状公差要求的要素都为单一要素。

（ ）2. 在R a 、R z 两个参数中，R a 能客观、全面地反应表面微观几何形状高度方面的特性。

（ ）3. 规定位置要素Z 是为了保证塞规有一定使用寿命。

（ ）4. 用指示表测量径向圆跳动误差时，指示表的最小值即为该表面的径向圆跳动误差。

（ ）5. 对要素实际测量时，由提取要素来代替，而拟合要素是作为评定提取要素的依据。

（ ）6. 零件的提取组成要素的局部尺寸就是零件的真实尺寸 （ ）7.相关要求即形状公差与位置公差相互关联的公差原则。

（ ）8. 采用基孔制配合一定比采用基轴制配合的加工经济性好。

（ ）9. 图样标注中0.021020+Φmm ○E 的孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（ ）10. 只要配合中出现间隙，其配合性质一定属于间隙配合。

（ ）三、选择题（每题1.5分，共12分）1. 当最大实体要求应用于被测要素，被测要素的几何公差能得到补偿的条件是。

A.被测提取组成要素的局部尺寸偏离最小实体实效尺寸。

B.被测提取组成要素的局部尺寸偏离最小实体尺寸。

C.被测提取组成要素的局部尺寸偏离最大实体实效尺寸。

D.被测提取组成要素的局部尺寸偏离最大实体尺寸。

2. 千分尺上棘轮的作用。

A.便于旋转微分筒B.限制测量力C.补偿温度变化的影响D.校正千分尺3.百分表的测杆移动了1mm，其大、小指针分别转了。

A.大指针转了10格，小指针转了1格。

B.大指针转了100格，小指针转了1格。

C.大指针转了1格，小指针转了100格。

4. M36×2—5H—S中的36是指。

A．内螺纹大径B．外螺纹大径C．外螺纹中径5.键联接中的键与键槽宽度的配合是采用。

A.非基准制B.基孔制C.基轴制6. 评定表面粗糙度值的方法大多采用。

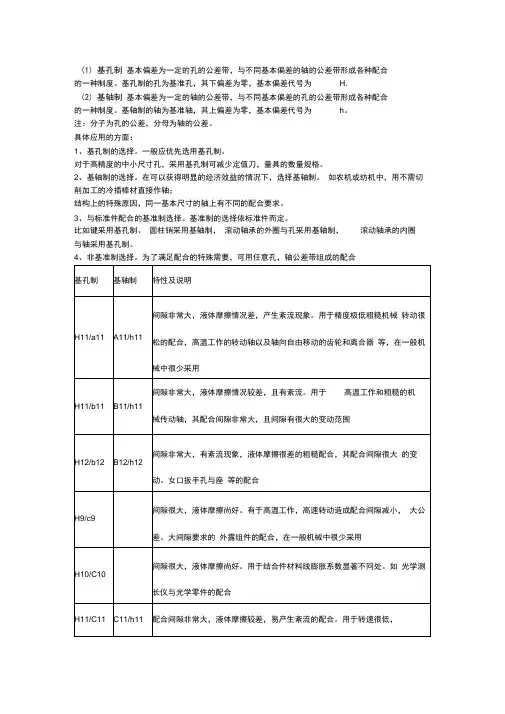

(1)基孔制基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合
的一种制度。

基孔制的孔为基准孔，其下偏差为零，基本偏差代号为H.
(2)基轴制基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合
的一种制度。

基轴制的轴为基准轴，其上偏差为零，基本偏差代号为h。

注：分子为孔的公差，分母为轴的公差。

具体应用的方面：
1、基孔制的选择。

一般应优先选用基孔制。

对于高精度的中小尺寸孔，采用基孔制可减少定值刀，量具的数量规格。

2、基轴制的选择。

在可以获得明显的经济效益的情况下，选择基轴制。

如农机或纺机中，用不需切削加工的冷插棒材直接作轴；
结构上的特殊原因，同一基本尺寸的轴上有不同的配合要求。

3、与标准件配合的基准制选择。

基准制的选择依标准件而定。

比如键采用基孔制、圆柱销采用基轴制，滚动轴承的外圈与孔采用基轴制，滚动轴承的内圈与轴采用基孔制。

4、非基准制选择。

为了满足配合的特殊需要，可用任意孔，轴公差带组成的配合。

互换性与技术测量复习题一、填空题1.国家标准规定的优先数系基本系列是十进制等比数列，它们的公比分是________(10__)^(1/r)__。

2.测量的“四要素”是被测对象计量单位测量方法测量精度。

3.GB/T1800.1—1999规定了两种基准制：基孔制基轴制获得各种配合。

4.孔、轴的常用标准公差等级为20个等级，它们分别用符号IT和数字组合表示。

其中IT01 最高，等级依次降低，IT18 最低。

5.孔和轴的公差带由＿标准公差＿决定大小，由＿基本偏差＿决定位置。

6.尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是＿80.046＿mm，最小极限尺寸是＿79.956＿mm。

(js相对零线对称偏差=+-IT/2)7.φ50H10的孔和φ50js10的轴，已知IT10=0.100mm，其ES=＿0.1＿mm，EI=＿0＿mm，es=＿0.05＿mm，ei=-0.05＿＿mm。

(H,h基本偏差为0)8.已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ49.98mm，公差为0.01mm，则它的上偏差是＿-0.01＿mm，下偏差是＿-0.02＿mm。

9.常用尺寸段的标准公差的大小，随基本尺寸的增大而＿增大＿，随公差等级的提高而＿减小＿。

10.φ45+0.0050 mm孔的基本偏差数值为＿0＿，φ50-0.050-0.112轴的基本偏差数值为＿-0.050＿mm。

11.形位公差项目的选择应考虑的主要因素是_______________。

_________________12.位置公差分为___________________________________________________三类。

13.圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。

14.在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是位于距离为公差值T的两平行平面之间的区域。

若给定任意方向时，其公差带是＿位于距离为公差值T的圆柱面＿区域。
