色坐标,色温,容差,显色指数是什么关系?该如何控制?2700K X:0.463 Y:0.420 4000K X:0.380 Y:0.3805000K X:0.346 Y:0.359 6400K X:0.313 Y:0.337色坐标反映的是被测灯管颜色在色品图中的位置,他是利用数学方法来表示颜色的基本参数。
色温就是说灯管在某一温度T下所呈现出的颜色与黑体在某一温度T0下的颜色相同时,则把黑体此时的温度T0定义为灯管的色温。
容差是表征的是光源色品坐标偏离标准坐标点的差异,是光源颜色一致性性能的体现.显色指数实际上就是显示物体真实颜色的能力,这里的真实颜色指的是在太阳光下照射所反映出的颜色。
显色指数与色温是有关系的,一般而言,色温越低显色指数越高,白炽灯就是100,节能灯通常在75-90之间。
显色指数反映了照明体复现颜色的能力,根据人们的生活习惯,认为日光下看到的颜色为物体的真实颜色.色坐标和容差\色温是有关系的,坐标确定后容差和色温也就确定.但他们和现色指数无关.控制它们主要是要稳定制灯工艺,特别是粉层厚薄和真空度,充氩量.然后用荧光粉进行调配,不要随意更换荧光粉厂家.色坐标与色容差是有关系的,色坐标是根据色标图而算出来的,色差就是实际测出的色坐标与标准的差。
色差大从一方面来说也就是你的灯管的稳定性怎么样,以我的经验,你可以去检查一下氩气是否达到工艺要求(氩气适当多一些可增强灯管的一致性),由于T5是自动圆排机,所以也要检查一下系统的真空度是否良好(真空度差也会使颜色产生较大的差异,最后去测一下,圆排机烘箱的上下端温度差是否在40以内。
白光LED光通量随色坐标增大而增加研究了在蓝光芯片加黄色荧光粉制备白光LED方法中,色坐标位置对光通量的影响。
在同样蓝光功率条件下,我们对标准白光点(色坐标x=0.33±0.05,y=0.33±0.05)附近不同色坐标位置的光通量进行了计算。
假设(0.325,0.332)位置流明效率为100 lm/W,计算得出,最大光通量对应的色坐标位置为(0.35,0.38),光通量为112 lm;最小光通量对应的色坐标位置为(0.29,0.28),光通量为93.5 lm。
Wechat .对色度图的理解:feiyun0417sunqibing色度图上看色域在色度图中,闭合曲线所包围的区域叫色域(gamut)。
色域应该是指由三维的颜色空间所包围的一个区域,但在CIE1931色度图上用两维空间表示。
在显示设备中色域是指显示设备所能显备中,色域是指显示设备所能显示的所有颜色的集合。
对于不能由显示设备发出的红、绿和蓝三种光混合而成的颜色就显示不种光混合而成的颜色,就显示不出来。
图片编码用的色域若与输出设备色域不一致,且不做调整,就容易出现颜色失真。
Wechat:feiyun0417 .对色度图的理解利用CIE色度图可以表示各种颜色的色域,如图所示。
在色度图上,白光区域以外的其他部分代表不同的颜色。
有一种区表不同的颜色有一种区分颜色的方法就是把色度图上的所有颜色分成23个区域,在每一个区域中,区域在每个区域中颜色差别不大。
利用它可以大致判断某种颜色在色度图上的坐标范围。
度图上的坐标范围Wechat:feiyun0417 .对色度图的理解.相关计算Wechat :feiyun04173)色域的计算公式Gamut = A LCD /A 基准* 100%其中A LCD 表示被测LCD 三基色所能表达出来的颜色范围(三角形的面积),A 基准表示所采用的标准三基色三角形的面积NTSC1953,简化的公式Gamut=100*[(Rx-Bx)*(Gy-By)-(Gx-Bx)*(Ry-By)]/0.1582=3161*[(Rx-Bx)*(Gy-By)-(Gx-Bx)*(Ry-By)]316.1[(Rx Bx)(Gy By)(Gx Bx)(Ry By)] 72% NTSC ≈100% sRGB 一般色域高于72% NTSC 般色域高于%SC 的就称之为广色域显示器附录Wechat :feiyun0417NTSC 1953色域1953年,美国国家电视标准委员会(National Television System Committee )基于CIE 1931色度图制定了NTSC 标准,NTSC 色域从此诞生,该标准采用C 光源(对应白位色温)色域的历史和现状为CIII ,色温6766K )。
CIE色度图∙CIE-RGB系统o标准三原色匹配任意颜色的光谱三刺激值曲线。
曲线中的一部分500μm附近的r三刺激值是负数,这当然不能否定将红、绿、蓝三色混合可以得到其他颜色,但它确实表明一些颜色不能够仅仅通过将三原色混合来得到而在普通的CRT上显示。
o图例:∙CIE-XYZ系统o由于实际上不存在负的光强,1931年CIE规定了3种假想的标准原色X(红)、Y(绿)、Z(蓝)构造了CIE-XYZ系统,以便使能够得到的颜色匹配函数的三刺激值都是正值:o C=xX+yY+zZo图例:▪三刺激空间和色度图o所有颜色向量组成了x>0、y>0和z>0的三维空间第一象限锥体o取一个截面 x+y+z=1o该截面与三个坐标平面的交线构成一个等边三角形,每一个颜色向量与该平面都有一个交点,每一个点代表一个颜色,它的空间坐标(x,y,z)表示为该颜色在标准原色下的三刺激值,称为色度值o图例:▪▪∙CIE色度图o CIE色度图的翼形轮廓线代表所有可见光波长的轨迹,即可见光谱曲线。
o沿线的数字表示该位置的可见光的主波长。
o中央的C对应于近似太阳光的标准白光,C点接近于但不等于x=y=z=1/3的点。
o红色区域位于图的右下角,绿色区域在图的顶端,蓝色区域在图的左下角,连接光谱轨迹两端点的直线称为紫色线。
∙用途o得到光谱色的互补色,只要从该颜色点过C点作一条直线,求其与对侧光谱曲线的交点,即可得到补色的波长。
D的补色为E。
o确定所选颜色的主波长和纯度。
颜色A的主波长,从标准白光点C 过A作直线与光谱曲线相交于B(A与B在C的同侧),这样颜色A可以表示为纯色光B和白光C的混合,B就定义了颜色A的主波长。
oo定义一个颜色域。
通过调整混合比例,任意两种颜色:o I和J加在一起能够产生它们连线上的颜色o再加入第三种颜色K,就产生三者(I、J和K)构成的三角形区域的颜色。
应用限制o色度图的形状表明,没有一个3个顶点均在可见光翼形区的三角形可以完全覆盖该区域。
CIE开放分类:颜色、国际组织CIE(国际发光照明委员会):原文为Commission Internationale deL'Eclairage(法)或International Commission on Illumination(英)。
这个委员会创建的目的是要建立一套界定和测量色彩的技术标准。
可回溯到1930年,CIE标准一直沿用到数字视频时代,其中包括白光标准(D65)和阴极射线管(CRT)内表面红、绿、蓝三种磷光理论上的理想颜色。
CIE的总部位于奥地利维也纳。
CIE颜色系统颜色是一门很复杂的学科,它涉及到物理学、生物学、心理学和材料学等多种学科。
颜色是人的大脑对物体的一种主观感觉,用数学方法来描述这种感觉是一件很困难的事。
现在已经有很多有关颜色的理论、测量技术和颜色标准,但是到目前为止,似乎还没有一种人类感知颜色的理论被普遍接受。
RGB模型采用物理三基色,其物理意义很清楚,但它是一种与设备相关的颜色模型。
每一种设备(包括人眼和现在使用的扫描仪、监视器和打印机等)使用RGB模型时都有不太相同的定义,尽管各自都工作很圆满,而且很直观,但不能相互通用。
1)简介为了从基色出发定义一种与设备无关的颜色模型,1931年9月国际照明委员会在英国的剑桥市召开了具有历史意义的大会。
CIE的颜色科学家们企图在RGB模型基础上,用数学的方法从真实的基色推导出理论的三基色,创建一个新的颜色系统,使颜料、染料和印刷等工业能够明确指定产品的颜色。
会议所取得的主要成果包含:定义了标准观察者(Standard Observer)标准:普通人眼对颜色的响应。
该标准采用想象的X,λ Y和Z三种基色,用颜色匹配函数(color-matching function)表示。
颜色匹配实验使用2°的视野(field of view);定义了标准光源(Standard Illuminants):用于比较颜色的光源规范;λ定义了CIE XYZ基色系统:与RGB相关的想象的基色系统,但更适用于颜色的计算;λ定义了CIE xyY颜色空间:一个由XYZ导出的颜色空间,它把与颜色属性相关的x和y从与λ明度属性相关的亮度Y中分离开;定义了CIE色度图(CIE chromaticity diagram):容易看到颜色之间关系的一种图。

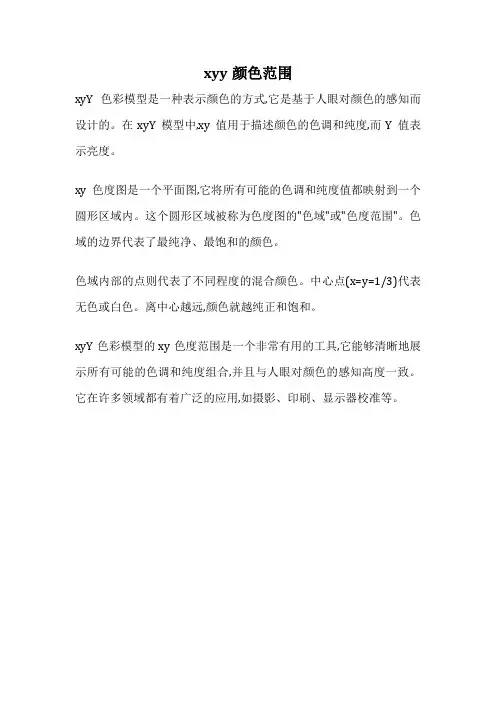

xyy颜色范围
xyY色彩模型是一种表示颜色的方式,它是基于人眼对颜色的感知而设计的。
在xyY模型中,xy值用于描述颜色的色调和纯度,而Y值表示亮度。
xy色度图是一个平面图,它将所有可能的色调和纯度值都映射到一个圆形区域内。
这个圆形区域被称为色度图的"色域"或"色度范围"。
色域的边界代表了最纯净、最饱和的颜色。
色域内部的点则代表了不同程度的混合颜色。
中心点(x=y=1/3)代表无色或白色。
离中心越远,颜色就越纯正和饱和。
xyY色彩模型的xy色度范围是一个非常有用的工具,它能够清晰地展示所有可能的色调和纯度组合,并且与人眼对颜色的感知高度一致。
它在许多领域都有着广泛的应用,如摄影、印刷、显示器校准等。
CIE 1931 色度图 (2维标准观测)目的这个工程的目的就是证明如何显示一个1931 CIE(Commission International de l'Eclairage 国际照明协会)的色度图,同样还包括1960和1976介绍中对其的改革。
额外地,这个图可以使用1931的2维标准观测来显示,也可以用1964年的10维标准观测来显示,我们还试着解释它们之间的不同。
背景标准观测(Standard Observer)。
CIE标准观测是基于协会和建造者的表格的二维区域。
CIE 1964标准观测是10维的。
引导到1931标准观测的实验只使用了视网膜中的一个小凹槽,覆盖了视野的2维。
1964年附加的标准观测是基于视网膜10维区域的色彩比配实验。
观测忽略了中央的2维点。
当视觉感受被期望为4维时,1964的标准观测就被推荐出来了。
CIE标准观测通常都基于许多实验,这些实验是用少数拥有普通视力的人做出的。
没有真正的观测是也CIE标准观测一样的。
请参考[Judd75, pp. 153-157] or [Billmeyer81, pp.42-45]。
关于新闻组的投递,Danny提出“1964观测有50个观测者左右,而1931只有一打。
1964的工作包括一些外国的已经获得博士学位的同事,但是早期的工作只有包括伦敦附近的一些英国人”。
根据[Foley96, p. 580], 1964的表格并不是普遍为计算机使用的,因为它强调很大的一个颜色区域,这个区域里的大多数颜色并不是图象中能够找到的。
下面的图能够被“标准”表格色度程序显示,当程序被校准了以后尺寸也就正确了。
CIE 1931 2-Degree Field of ViewCIE 1964 10-Degree Field of View要得到附加的CIE1931和1964观测信息,请看[Judd75, p. 155] or [Billmeyer81, p. 42]。
01.出血(bleed):在图像的边缘顶到纸张的边缘时称为“出血”;图像可从纸张的天头、地脚或两边“出血”;一般情况下是3mm;02.素压印(blind emboss):也称浮凸印刷;指没有油墨的压印(即压凸);在页面上的没有边线的框称为“素压印框”(blind box);03.蓝图(blueline):印刷厂打样的一种,用于显示文字、图形及照片的位置;04.正文(body copy):组成出版物内容的文字,不包括标题;照相制版稿(camera-ready art,mechanicals):准备让印刷厂复制的图稿;05.字符(character):单个的字母、标点符号或数字;字库的组成部分;06.克罗马林打样(Chromalin):印刷打样方式,由杜邦公司制造,用于彩色分色打样;常用的彩色打样设备还有柯达的Match Print和DoubleCheck;07.分色(color separation):为了生成彩色图片,图像用电子分色机、扫描仪按四种套印色分开:青、品红、黄和黑;这四种颜色的合成组成印刷工艺的所有颜色;不是所有的颜色、所有种类的图像能用四色分色方式进行逼真地复制,在特殊的情况下要更逼真复制颜色可通过替换分色原色或是以另外的颜色来分色;08.样本(comprehensive):设计人员打样的实物模型,很像是建筑师的模型,以完成的出版物的形式,在准备照相制版用图之前尽可能精确地去制作;09.下坠大写字母(drop cap):起首的大写字母比文字字身要低,通常放在出版物的主要段落的开始处,约占二行到四行以上;而stickup caps指的是高于上伸字母而基线又与第一行正文的基线相对齐的起始大写字母;10.投影(drop shadow):在图像块或单个文字符后面或下面的影子,其用来使图像块或文字产生悬在页面上方的错觉;11.装帧样本(dummy):生产用的样本或是设计人员版式的样本,其将实际的文字或是照片、图像摆放好供客户浏览;12.双色版(duotone):通过使用附加色而由半色调产生的特殊效果,产生丰富的色调或深度,增强了照片的情调;13.压凸(embossing):使用压凸印模压印纸张表面的工艺,使图像或字符凸出到纸张表面上。
几种典型的颜色空间(一)CIE色度模型国际照明委员会(CIE,Commission Internationale de L'Eclairage / International Commission on Illumination)的色度模型是最早使用的模型之一。
它是三维模型,其中,x和y两维定义颜色,第3维定义亮度。
CIE 在1976 年规定了两种颜色空间。
一种是用于自照明的颜色空间,叫做CIE LUV(图06-02-2)。
图06-02-2 CIE 1976 Lu’v’色度图另一种用于非自照明的颜色空间,叫做CIE 1976 L*a*b*,或者叫CIE LAB。
CIE LAB 系统使用的坐标叫做对色坐标(opponent color coordinate),如图06-02-3 所示。
CIELAB 使用b*, a *和 L*坐标轴定义CIE 颜色空间。
其中,L*值代表光亮度,其值从0(黑色)~100(白色)。
b*和a*代表色度坐标,其中a*代表红-绿轴,b*代表黄-蓝轴,它们的值从0到10。
a* = b*= 0表示无色,因此L*就代表从黑到白的比例系数。
使用对色坐标(opponet color coordinate)的想法来自这样的概念:颜色不能同时是红和绿,或者同时是黄和蓝,但颜色可以被认为是红和黄、红和蓝、绿和黄以及绿和蓝的组合。
图06-02-3 CIE LAB 颜色空间CIE XYZ 是国际照明委员会在1931 年开发并在1964年修订的CIE 颜色系统(CIE Color System),该系统是其他颜色系统的基础。
它使用相应于红、绿和蓝三种颜色作为三种基色,而所有其他颜色都从这三种颜色中导出。
通过相加混色或者相减混色,任何色调都可以使用不同量的基色产生。
CIE 1931 色度图(CIE 1931 Chromaticity Diagram),如图06-02-4(a)所示,图(b)是它的轮廓图。

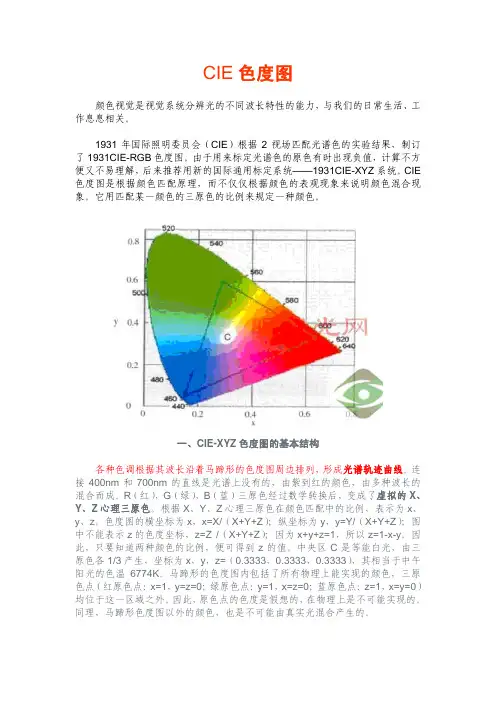

CIE色度图颜色视觉是视觉系统分辨光的不同波长特性的能力,与我们的日常生活、工作息息相关。
1931年国际照明委员会(CIE)根据2°视场匹配光谱色的实验结果,制订了1931CIE-RGB色度图。
由于用来标定光谱色的原色有时出现负值,计算不方便又不易理解,后来推荐用新的国际通用标定系统——1931CIE-XYZ系统。
CIE 色度图是根据颜色匹配原理,而不仅仅根据颜色的表观现象来说明颜色混合现象。
它用匹配某一颜色的三原色的比例来规定一种颜色。
一、CIE-XYZ色度图的基本结构各种色调根据其波长沿着马蹄形的色度图周边排列,形成光谱轨迹曲线。
连接400nm和700nm的直线是光谱上没有的,由紫到红的颜色,由多种波长的混合而成。
R(红),G(绿),B(蓝)三原色经过数学转换后,变成了虚拟的X、Y、Z心理三原色。
根据X、Y、Z心理三原色在颜色匹配中的比例,表示为x、y、z。
色度图的横坐标为x,x=X/(X+Y+Z);纵坐标为y,y=Y/(X+Y+Z);图中不能表示z的色度坐标,z=Z /(X+Y+Z);因为x+y+z=1,所以z=1-x-y。
因此,只要知道两种颜色的比例,便可得到z的值。
中央区C是等能白光,由三原色各1/3产生,坐标为x,y,z=(0.3333,0.3333,0.3333),其相当于中午阳光的色温6774K。
马蹄形的色度图内包括了所有物理上能实现的颜色,三原色点(红原色点:x=1,y=z=0;绿原色点:y=1,x=z=0;蓝原色点:z=1,x=y=0)均位于这一区域之外。
因此,原色点的色度是假想的,在物理上是不可能实现的。
同理,马蹄形色度图以外的颜色,也是不可能由真实光混合产生的。
二、CIE色度图的视觉特点在图上,任何颜色都占有一确定的位置。
假设A、B两种颜色,A的x=0.16,y=0.55,B的x=0.5,y=0.38。
由中央C过A作一直线与光谱轨迹相交,交叉点的波长即为A颜色的主波长,相当于绿色调。
一、顏色之表示-色度圖(Chromaticity Diagram)在日常生活中我們會說幫我買「紅」色衣服,以工程背景的人會疑惑的反問是哪種「紅」?聖誕紅?粉紅?桃紅?朱紅?淡紅?深紅?所以人們用孟塞爾的色度圖,利用三度空間(圓柱座標)(見圖1)以角度( )方向代表紅、橙、黃、綠…等不同顏色色調(Hue),而以距離(r)表示彩度或純度(以C表示),高度代表明亮度(用V表示),H V/C表示一個顏色。
例如作為計算演色係數之色票5Y 6/4即色調H為5Y(即介於黃色10Y與紅黃色10YR之中間色)、亮度為6、飽和度為4之一個顏色。
這個用於印刷染料界很廣,但對於學工程最普遍的說法是,以一個顏色系統當作座標,你告訴我一個之色座標,則每一個人均可精確的理解你要的是什麼顏色。
顏色係人眼睛內之L,M,S錐狀體作用而形成,故人眼對顏色反應(類似於系統之脈衝響應),必須先探討,就像一個二極體對電壓、電流之特性參數,為了要取得這些參數必須做一連串之實驗以獲得相關之參數。
同樣地,人眼對R、G、B色之反應如何,也必須做一連串之配色實驗(color matching experiment),透過這些實驗來得到人眼對不同波長之反應參數,利用人眼對不同顏色之波長的反應,可將一個顏色對應到一個座標,而用座標表示顏色。
【圖1】Munsell色度圖二、加法混光配色實驗人眼在中心窩︒2內光的加法(含亮度)成立,而加法混光意味著加法必須成立,也就是格拉斯曼定理(Grassman’s law)要成立即:-對稱性: U=V ó V=U -遞移性: U=V 和 V=W => U=W -比例性: U=V ó tU=tV-疊加性: 若以下敘述中的任意兩個成立:U=V, W=X (U+W)=(V+X) 則第三個敘述必成立。
這些論述的真實性與任何生物學上定律的真實性是一樣的,說明了色彩疊加時是以線性的方式相加,這限制在視場︒2內。
CIE 1931色度坐标介绍1. 意义图中的颜色,包括了自然所能得到的颜色。
这是个二维平面空间图,由x-y直角标系统构成的平面。
为了适应人们习惯于在平面坐标系中讨论变量关系,而设计出来的。
在设计出该图的过程中,经过许多数学上的变换和演算。
此图的意义和作用,可以总结成两句话:(1)表示颜色视觉的基本规律。
(2)表示颜色混合与分解的一般规律。
2. 坐标系——x ,y直角坐标系。
x——表示与红色有关的相对量值。
y——表示与绿色有关的相对量值。
z——表示与蓝色有关的相对量值。
并且z=1-(x+y)3. 形状与外形轮廓线形状——舌形,有时候也称“舌形曲线”图。
由舌形外围曲线和底部直线包围起来的闭合区域。
舌形外围曲线——是全部可见光单色光颜色轨迹线,每一点代表某个波长单色光的颜色,波长从390nm到760nm。
在曲线的旁边。
标注了一些特征颜色点的对应波长。
例如图中510nm——520nm——530nm等。
底部直线——连接390nm点到760nm点构成的直线,此线称为紫红线。
4. 色彩这是一个彩色图,区域内的色彩,包括了一切物理上能实现的颜色。
很遗憾的是,很难得真正标准的这种资料,经常由于转印而失真。
5. 应用价值——颜色的定量表示。
用(x,y)的坐标值来表示颜色。
白色应该包含在“颜色”这个概念范围内。
6. 若干个特征点的意义(1)E点—等能白光点的坐标点E点是以三种基色光,以相同的刺激光能量混合而成的。
但三者的光通量并不相等。
E点的CCT=5400K。
(2)A点—CIE规定一种标准白光光源的色度坐标点这是一种纯钨丝灯,色温值CCT=2856。
(3)B点—CIE规定的一种标准光源坐标点B点的CCT=4874K,代表直射日光。
(4)C点—CIE确认的一种标准日光光源坐标点(昼光)C点的CCT=6774K。
(5)D点—有时候也标为D光源称为典型日光,或重组日光;CCT=6500K。
7. 三条特殊线(1)黑体色温轨迹线:在舌形曲线的中部,跨过白色区,有一条向下弯的曲线,这就是黑体色温轨迹线。
色度图波长对应坐标值部门: xxx时间: xxx整理范文,仅供参考,可下载自行编辑二、 1931CIE-XYZ标准色度系统所谓1931CIE-XYZ系统,就是在RGB系统的基础上,用数学方法,选用三个理想的原色来代替实际的三原色,从而将CIE-RGB系统中的光谱三刺激值和色度坐标r、g、b均变为正值。
<一)、CIE-RGB系统与CIE-XYZ系统的转换关系选择三个理想的原色<三刺激值)X、Y、Z,X代表红原色,Y代表绿原色,Z代表蓝原色,这三个原色不是物理上的真实色,而是虚构的假想色。
它们在图5-27中的色度坐标分别为:从图5-27中可以看到由XYZ形成的虚线三角形将整个光谱轨迹包含在内。
因此整个光谱色变成了以XYZ三角形作为色域的域内色。
在XYZ系统中所得到的光谱三刺激值、、、和色度坐标x、y、z将完全变成正值。
经数学变换,两组颜色空间的三刺激值有以下关系:X=0.490R+0.310G+0.200BY=0.177R+0.812G+0.011B …………………………<5-8)Z= 0.010G+0.990B两组颜色空间色度坐标的相互转换关系为:x=<0.490r+0.310g+0.200b)/<0.667r+1.132g+1.200b)y=<0.117r+0.812g+0.010b)/<0.667r+1.132g+1.200b)………………(5-9>z=<0.000r+0.010g+0.990b)/<0.667r+1.132g+1.200b)这就是我们通常用来进行变换的关系式,所以,只要知道某一颜色的色度坐标r、g、b,即可以求出它们在新设想的三原色XYZ颜色空间的的色度坐标x、y、z。
通过式<5-9)的变换,对光谱色或一切自然界的色彩而言,变换后的色度坐标均为正值,而且等能白光的色度坐标仍然是<0.33,0.33),没有改变。
