测试1 抢答器PCB版图设计

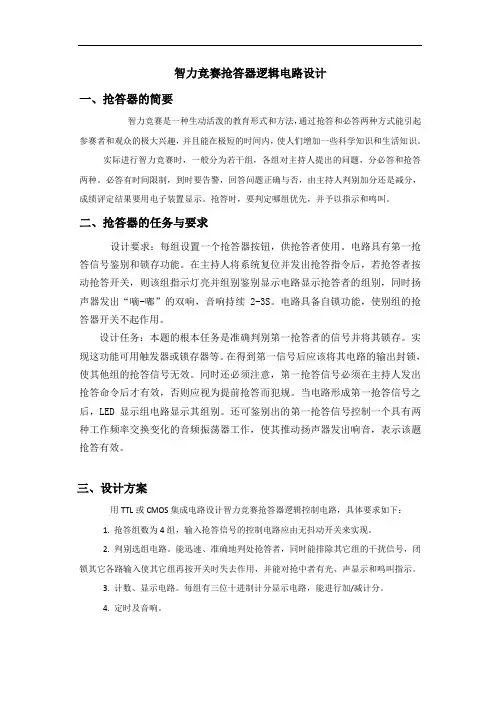

智力竞赛抢答器逻辑电路设计一、抢答器的简要智力竞赛是一种生动活泼的教育形式和方法，通过抢答和必答两种方式能引起参赛者和观众的极大兴趣，并且能在极短的时间内，使人们增加一些科学知识和生活知识。

实际进行智力竞赛时，一般分为若干组，各组对主持人提出的问题，分必答和抢答两种。

必答有时间限制，到时要告警，回答问题正确与否，由主持人判别加分还是减分，成绩评定结果要用电子装置显示。

抢答时，要判定哪组优先，并予以指示和鸣叫。

二、抢答器的任务与要求设计要求：每组设置一个抢答器按钮，供抢答者使用。

电路具有第一抢答信号鉴别和锁存功能。

在主持人将系统复位并发出抢答指令后，若抢答者按动抢答开关，则该组指示灯亮并组别鉴别显示电路显示抢答者的组别，同时扬声器发出“嘀-嘟”的双响，音响持续2-3S。

电路具备自锁功能，使别组的抢答器开关不起作用。

设计任务：本题的根本任务是准确判别第一抢答者的信号并将其锁存。

实现这功能可用触发器或锁存器等。

在得到第一信号后应该将其电路的输出封锁，使其他组的抢答信号无效。

同时还必须注意，第一抢答信号必须在主持人发出抢答命令后才有效，否则应视为提前抢答而犯规。

当电路形成第一抢答信号之后，LED显示组电路显示其组别。

还可鉴别出的第一抢答信号控制一个具有两种工作频率交换变化的音频振荡器工作，使其推动扬声器发出响音，表示该题抢答有效。

三、设计方案用TTL或CMOS集成电路设计智力竞赛抢答器逻辑控制电路，具体要求如下：1. 抢答组数为4组，输入抢答信号的控制电路应由无抖动开关来实现。

2. 判别选组电路。

能迅速、准确地判处抢答者，同时能排除其它组的干扰信号，闭锁其它各路输入使其它组再按开关时失去作用，并能对抢中者有光、声显示和呜叫指示。

3. 计数、显示电路。

每组有三位十进制计分显示电路，能进行加/减计分。

4. 定时及音响。

必答时，启动定时灯亮，以示开始，当时间到要发出单音调“嘟”声，并熄灭指示灯。

抢答时，当抢答开始后，指示灯应闪亮。

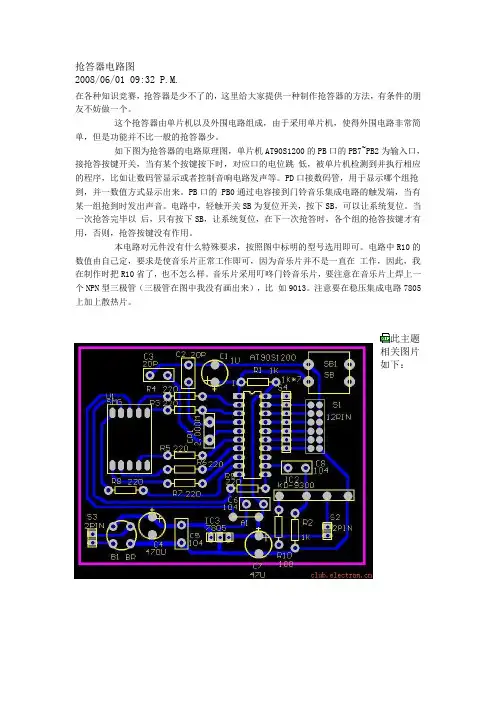

抢答器电路图2008/06/01 09:32 P.M.在各种知识竞赛，抢答器是少不了的，这里给大家提供一种制作抢答器的方法，有条件的朋友不妨做一个。

这个抢答器由单片机以及外围电路组成，由于采用单片机，使得外围电路非常简单，但是功能并不比一般的抢答器少。

如下图为抢答器的电路原理图，单片机AT90S1200的PB口的PB7~PB2为输入口，接抢答按键开关，当有某个按键按下时，对应口的电位跳低，被单片机检测到并执行相应的程序，比如让数码管显示或者控制音响电路发声等。

PD口接数码管，用于显示哪个组抢到，并一数值方式显示出来。

PB口的 PB0通过电容接到门铃音乐集成电路的触发端，当有某一组抢到时发出声音。

电路中，轻触开关SB为复位开关，按下SB，可以让系统复位。

当一次抢答完毕以后，只有按下SB，让系统复位，在下一次抢答时，各个组的抢答按键才有用，否则，抢答按键没有作用。

本电路对元件没有什么特殊要求，按照图中标明的型号选用即可。

电路中R10的数值由自己定，要求是使音乐片正常工作即可，因为音乐片并不是一直在工作，因此，我在制作时把R10省了，也不怎么样。

音乐片采用叮咚门铃音乐片，要注意在音乐片上焊上一个NPN型三极管（三极管在图中我没有画出来），比如9013。

注意要在稳压集成电路7805上加上散热片。

此主题相关图片如下：此主题相关图片如下：由触发器构成的改进型抢答器1．初步了解触发器的基本功能及特点。

2. 熟悉具有接收、保持、输出功能电路的基本分析方法。

3. 掌握触发器应用电路的分析方法。

4. 建立时序逻辑电路的基本概念。

器件：74LS00 1片，双四输入与非门74LS20 2片，按键式开关4个，指示灯（发光二极管）三只、510Ω电阻3个、1SΩ电阻4个、导线若干。

此主题相关图片如下：实训电路原理图如图所示。

改进型抢答器电路减少了一个输入端，而在每一个输入端增加了两个与非门（图中的门4～门９），该电路作为抢答信号的接收、保持和输出的基本电路。

PCB电路板数字抢答器的设计及PCB板制作李红圆洛阳理工学院毕业论文（设计）题目数字抢答器的设计及PCB板制作姓名李学号院系洛阳理工学院学院专业机电一体化指导教师当宝华职称讲师2010年5月18日目录摘要1关键词1Abstract (1)Key words1引言11 PROTEL 99SE介绍21．1 PROTEL99SE系统的组成21．1．1 电路工程设计部分 21．1．2 电路仿真与PLD部分 21．2 PROTEL99SE的功能特性22 抢答器的系统简介22．1 功能简介23 设计原理与电路33．1 数字抢答器的结构框图33．2 主体电路43．3 扩展电路84 抢答器其他做法104．1 门电路做法104．2 单片机做法105 总结与展望10致谢10参考文献11附录APROTEL整体电路图11附录BPCB板12数字抢答器的设计及PCB板制作通信工程左世宽指导教师李秀娟摘要：抢答器作为一种工具，已广泛应用于各种智力和知识竞赛场合。

抢答器多向着数字智能化发展，数字抢答器由主体电路与扩展电路两大部分组成：优先编码电路、锁存器、译码电路将输入信号显示；用控制电路和开关启动报警电路，以上两部分组成主体电路；通过定时电路和译码电路将脉冲信号在显示器上输出实现计时功能，构成扩展电路。

抢答器除具有基本的抢答功能外，还具有定时、计时和报警多重功能。

主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。

关键词：抢答器锁存器报警电路译码电路DesignofDigitalAnsweringDeviceandPCBBoardProductionStudentmajoringinmunicationEngineeringShikuanZuoTutorXiujuanLiAbstract：Responderisatoolthathasbeenwidelyusedinvariousoccasionsofintelligenceandknowledgepetitions.Responderdevelopstoworddigitalintelligence,digitalansweringdeviceext endedfromthemaincircuitandthecircuittwoparts:thepriorityencodercircuit,latch,decod erinputsignaldisplay;withthecontrolcircuitandswitchstartupalarmcircuit,thesetwopart softhemaincircuit;throughtheregularcircuitanddecodingcircuitwillpulsethedisplayout puttoachievetimingfunction,formexpansioncircuit.Responderadditiontoabasicfunctio n,butalsowithtime,multipletimeandalarmfunctions.Defaultbythetimethedefaulthostfo rtheanswerinthetimeswitch,thesystemwillpletetheautomaticcountdown. Keywords:Responder；Latch；AlarmCircuit；Decodingcircuit引言抢答器在竞赛中有很大用处,它能准确、公正、直观地判断出第1抢答者。

简易抢答器电路
智力竞赛抢答器在各类游戏中用得较多，利用它不仅仅显示出抢答的公平性，而且还增强了趣味性。

本例介绍的简易智力竞赛抢答器电路如下图所示，图中虽只画出两路抢答，但实际可增加到任意路。

在抢答开始前，首先合上开关S，主持人先按
一下复位按钮SB，各路555时基电路的⑥脚均为高电平，555时基电路复位，③脚输出低电平，发光管LEDl、LED2均不发光。

抢答开始时，若第一路首先按动SBl，A1的②脚经Sbl、R1、R2接地，A1翻转置位，③脚输出高电平，LEDl发光，指示该路抢答，同时③脚输出高电平，经R1限流、VS 稳压使音乐集成电路A3得电工作，B就发出内储的电子乐曲声，表示抢答成功。

如果其他路再按动SB2等，因此时SB2下端电位在3V以上，A2状态不会发生变化，这就保证了只有最先抢答者的指示灯才会点亮。

一次抢答完毕后，主持人需按一下SB，电路复位，音乐声即中止，方可进入下一轮抢答。
