GSM信令基础

  • 格式：pdf
  • 大小：583.89 KB
  • 文档页数：67
第一节 GSM信令系统简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1.1 接口和协议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1.2 GSM系统中的接口和协议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 小结 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 习题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
MA0001 GSM信令基础
MA0001 Issue 3.3
目录
GSM信令基础
课程说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 课程介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 课程目标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 相关资料 . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . 1
5.3 SCCP的寻址选路功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
5.4 SCCP消息格式简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 5.4.1 SCCP消息结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 5.4.2 SCCP消息的重要参数介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
第六节 事务能力应用部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 6.1 概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 6.2 TCAP的基本结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 6.3 TCAP消息结构简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 小 结 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 习 题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
第三节 七号信令系统的功能级结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 3.1 功能级结构原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 3.2 七号信令系统的功能级结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 3.3 七号信令信号单元格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 小 结 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 习 题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
第二节 七号信令系统概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 2.1 共路信令的概念和特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 2.1.1 共路信令的概念 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 2.1.2 共路信令系统的特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.2 CCS7信令网 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.2.1 基本术语 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 2.2.2 信令传送方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 小 结 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 习 题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
i
MA0001 Issue 3.3
GSM信令基础
5.2.1 SCCP的应用特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 5.2.2 SCCP网络服务功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
小 结 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
习 题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

合集下载

GSM基础知识

GSM基础知识

CDMA
QPSK
TD-SCDMA
TDD
CDMA
QPSK、8PSK(2Mbps)、16QAM(HSDPA)

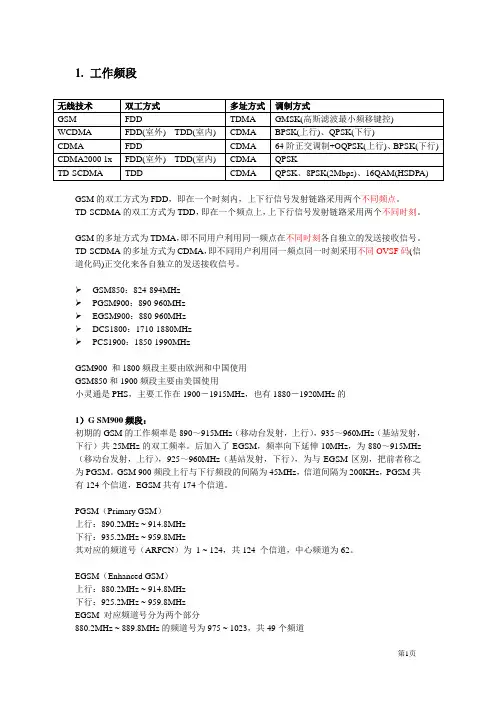

GSM的双工方式为FDD，即在一个时刻内，上下行信号发射链路采用两个不同频点。
TD-SCDMA的双工方式为TDD，即在一个频点上，上下行信号发射链路采用两个不同时刻。
GSM的多址方式为TDMA，即不同用户利用同一频点在不同时刻各自独立的发送接收信号。
基带跳频：将话音信号随时间的变换使用不同频率的发射机发射。
射频跳频：又称合成器跳频，话音信号使用固定的发射机，在一定跳频序列的控制下，频率合成器合成不同的频率来进行发射。（BCCH频点不参与跳频）
4.网络协议结构
GSM网络协议结构
GSM协议分层结构
1.接入层AS
L1G：无线接口的最低层，属于层1。它提供传送比特流所需的物理链路（例如无线链路），为高层提供各种不同功能的逻辑信道，包括业务信道和逻辑信道，每个逻辑信道有它自己的服务接入点
联通
ARFCN
上行
下行
带宽
EGSM 900
96~124
909.2 ~914.8MHz
954.2 ~ 959.8MHz
6M
DCS1800
662~736
1740.2~ 1755MHz
1835.2~ 1850MHz
15M
DCS1800频段，联通最初的频点规划是687 ~ 736，带宽10M；现在全国扩展了5M，为15M；个别地区（北京、广东、上海）扩展了10M，为20M。
EGSM对应频道号分为两个部分
880.2MHz ~889.8MHz的频道号为975 ~ 1023，共49个频道
890.0MHz ~ 914.8MHz的频道号为0 ~ 124，共125个频道
WCDMA信令详解

WCDMA信令详解

呼叫信令详解（前后台）重点关注参数解释PCCPCH-RSCP:UE 测得主公共控制信道的码片功率PCCPCH-C/I: UE 测得主公共控制信道的载干比PCCPCH-Path Loss: 主公共控制信道的路损DPCH-RSCP: UE 测得专用信道的码片功率DPCH-C/I: UE 测得专用信道的载干比DPCH-ISCP:专用信道的干扰信号BLER:误块率，是一段时间内误块数与总TB 块数的比值。

即总的传输块数呼叫流程信令图起呼过程分四个阶段：RRC连接建立，直传信令连接建立，RAB建立，震铃接通建立RRC连接（1）UE 在取得下行同步后，向NodeB发送SYNC_UL，接收到NodeB 回应的FPACH 信息后，在RACH 信道上向RNC 发送RRC Connection Request 消息，发起RRC 连接建立过程。

（2）RNC 准备建立RRC 连接，分配建立RRC 连接所需要的资源，并发送一条Radio Link Setup Request 消息给NodeB。

（3）NodeB 配置物理信道，在新的物理信道上准备接收UE 消息，并给RNC 发送一条Radio Link Setup Response 响应消息。

（4）RNC 通过ALCAP 协议，建立Iub 数据传输承载。

Iub 数据传输承载通过AAL2 的绑定标识与DCH 绑定在一起。

建立Iub 数据传输承载需要NodeB 确认。

（5）（6）通过Downlink Synchronisation 和Uplink Synchronisation.控制帧，NodeB 与RNC 为Iub 数据传输承载建立同步，此后NodeB 开始DL 发送。

（7）RNC 在FACH 信道上发送RRC Connection Setup 消息给UE。

（8）UE 在DCCH 上发送RRC Connection Setup Complete 消息给RNC，RRC 连接建立完成直传信令连接建立（含鉴权和加密）（9）UE 在DCCH 上给RNC 发送一条Initial Direct Transfer（CM Service Request）消息，该消息包括了UE 请求的业务类型等信息，例如12.2K语音业务。

GSM信令概述

GSM信令概述

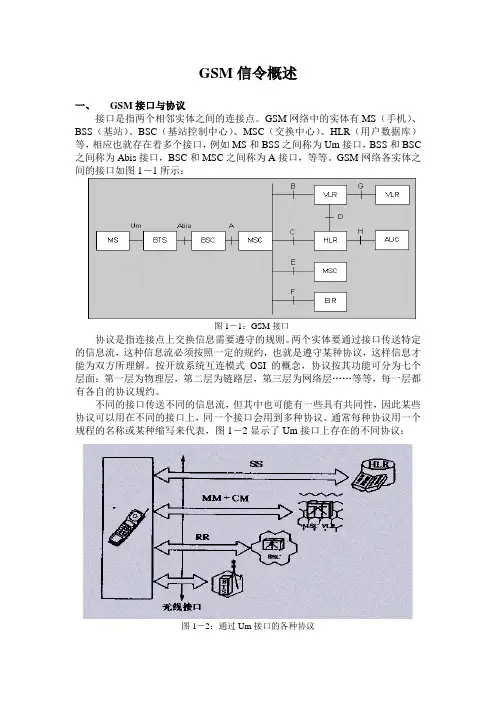

GSM信令概述一、GSM接口与协议接口是指两个相邻实体之间的连接点。

GSM网络中的实体有MS（手机）、BSS（基站）、BSC（基站控制中心）、MSC（交换中心）、HLR（用户数据库）等，相应也就存在着多个接口，例如MS和BSS之间称为Um接口，BSS和BSC 之间称为Abis接口，BSC和MSC之间称为A接口，等等。

GSM网络各实体之间的接口如图1－1所示：图1－1：GSM接口协议是指连接点上交换信息需要遵守的规则。

两个实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是遵守某种协议，这样信息才能为双方所理解。

按开放系统互连模式OSI的概念，协议按其功能可分为七个层面：第一层为物理层，第二层为链路层，第三层为网络层……等等，每一层都有各自的协议规约。

不同的接口传送不同的信息流，但其中也可能有一些具有共同性，因此某些协议可以用在不同的接口上，同一个接口会用到多种协议。

通常每种协议用一个规程的名称或某种缩写来代表，图1－2显示了Um接口上存在的不同协议：图1－2：通过Um接口的各种协议其中SS用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。

一种协议在传送过程中可以通过若干个接口，例如图1－2中MM和CM协议在移动台传到MSC/VLR过程中至少要通过Um接口、Abis接口和A接口。

因此，接口规程和协议规程是两种不同的规程。

GSM网络中应用了多种协议，例如TUP，MAP，BSSAP等，图1－3显示了GSM接口上的各种协议：图1－3：GSM协议MSC实体的右侧是到VLR、HLR、GMSC和PSTN等的接口，应用的协议有MTP、SCCP,、TCAP、MAP和ISDN/TUP等，有关这些协议的详细内容可参见7号信令方面的资料，在此不做说明。

·A接口协议MSC实体的左侧是到BSC的A接口，应用的协议是BSSAP，利用7号信令的MTP、SCCP作为信令传输载体。

GSM信令基础

GSM信令基础

GSM信令基础GSM即全球移动通信系统该系统是一种通信双方或至少一方是处于移动中进行信息交流通信系统下面将对GSM的系统结构系统接口系统编号方案系统协议及用户呼叫流程进行介绍.1．七号信令系统概述1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。

CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路信令链路上以分组交换的原理传送信令。

因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网。

它形成了一个独立的七号信令网。

在2M一次群数字中继传输线路上，采用其中的一个时隙（64kbps，TS0除外）作为信令信道，我们一般称为信令链路。

大部分时隙作为业务信道，比如传送话音信息时我们称为话路。

1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络。

只有共路信令系统才有信令网的概念。

1.2.1信令网的组成信令网由信令点信令转接点和互连的信令链路组成，在物理上和通信网是融为一体的它是一种支撑网。

图2-2是我国信令网的三级结构示意图：信令点（SP）：是信令消息的起源点和目的点。

通常信令点就是通信网中的交换或处理节点。

例如交换机、操作维护中心、网络数据库等。

信令点以信令点编码为标识。

信令点编码有两种14位和24位。

源信令点编码记位OPC，目的信令点编码记为DPC。

信令转接点（STP）：具有转接信令的功能。

它可以将一条信令链路的信令消息转发至另一条信令链路。

STP用信令点编码来标识，STP在三级信令网中分为低级信令转接点（LSTP）和高级信令转接点（HSTP）。

信令链路（Signalling Link）：连接各个信令点、信令转接点，传送信令消息的物理链路称为信令链路。

相同属性的信令链路组成一组链路集，两个相邻的信令点之间的信令链路只能属于一个。

链路集1.2.2信令传送方式在七号信令系统中采用两种信令传送方式。
