水电安装工程施工程序是建筑施工中至关重要的环节，它涉及到建筑物内部的电力、照明、给排水、消防等系统的安装和调试。
本文将详细介绍水电安装工程的施工程序及其相关注意事项。
一、水电安装工程的准备工作1. 设计阶段：在建筑施工前期，设计师需要根据建筑物的使用功能、规模和地理环境等因素，编制出完整的水电安装设计方案。
设计方案应包括电气、照明、给排水、消防等系统的详细设计图纸和相关技术说明。
2. 材料准备：根据设计方案，提前采购所需的电线、电缆、水管、阀门、消防设备等材料。
材料应符合国家相关标准和质量要求。
3. 施工工具和设备：准备施工所需的工具和设备，如电钻、扳手、切割机、弯管机等。
4. 施工人员培训：对施工人员进行技能培训和安全教育，确保施工人员熟悉施工工艺和操作规程，了解安全防护措施。
二、水电安装工程施工流程1. 电气工程：（1）预留孔洞：根据设计图纸，在墙体、地面预留孔洞，用于安装电线管、电缆管、开关盒等。
（2）布管布线：按照设计图纸，施工人员需要对电线管、电缆管进行布管布线。
布管布线应遵循电线管、电缆管的敷设规范，确保线路安全、美观。
（3）设备安装：安装配电箱、开关、插座等电气设备，确保设备安装牢固、接线正确。
（4）线路调试：对电气线路进行调试，检查线路的通断、绝缘、漏电等指标，确保电气系统正常运行。
2. 给排水工程：（1）预留孔洞：根据设计图纸，在墙体、地面预留孔洞，用于安装给水管、排水管、消防管等。
（2）管道安装：按照设计图纸，施工人员需要进行给水管、排水管、消防管的安装。
管道安装应遵循管道敷设规范，确保管道安装牢固、接口严密。
（3）阀门安装：安装各种阀门，如水阀、排水阀、消防阀等，确保阀门安装位置正确、启闭正常。
（4）系统调试：对给排水系统进行调试，检查管道的通断、阀门的启闭、水压等指标，确保给排水系统正常运行。
3. 照明工程：（1）预留孔洞：根据设计图纸，在墙体、地面预留孔洞，用于安装电线管、灯具等。

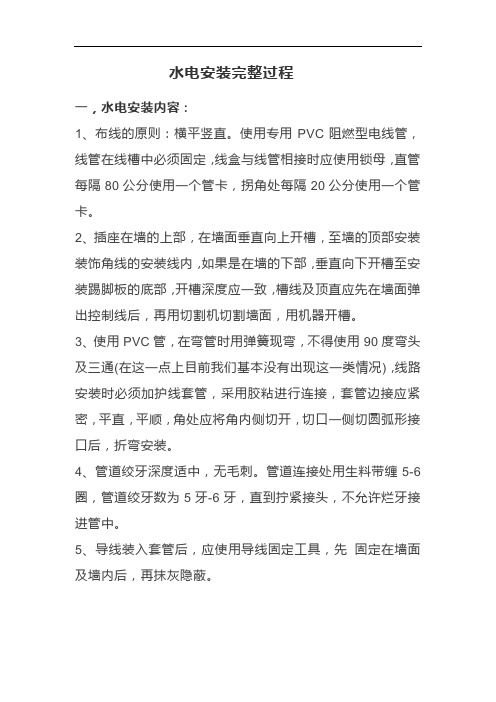

水电安装完整过程一，水电安装内容：1、布线的原则：横平竖直。
使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。
2、插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
3、使用PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密，平直，平顺，角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。
4、管道绞牙深度适中，无毛刺。
管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。
5、导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。
6、严禁线管直接铺设在复合板下面，(在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理。
)在实木地板下的线管必须有加固措施。
7、严禁线管铺设在厨房，卫生间地面上，防止水渗入线管内。
(在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。
）8、穿入线管的导线不应大于线管的孔面积40% ，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。
9、导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关，插座的安装维修。
10、装水管距离墙面应为1.5公分，左热右冷，间距15公分中。
11、电线与水管平行距不应小于30公分，交叉，过桥距不应小于10公分。
12、电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。
13、水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实(应分两次粉平墙面。
)二、强电系统施工工艺要求：1、每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。
水电施工流程(1)电气施工流程根据图纸放线定位→沟槽基础开挖→线管预埋→电线预埋→土方回填→基础浇筑→灯具安装→调试(2)主要技术要求熟读设计图纸，理解设计意图，不明白之处需和项目负责人与总工沟通，否则与监理甲方沟通不可盲目施工。
⑴放线定位1检查放线位置是否有其他线路，并做好标记。
2，检查现场与图纸是否有异，做好记录，及时报给项目经理与总工或监理或甲方相关人员。
⑵沟槽基础开挖1，沟槽基础开挖时注意施工放线标记和记录。
2，沟槽基础开挖时如不慎损坏地下原有设施，要及时报告与项目经理。
3，沟槽基础开挖深度根据图纸规范要求。
4.沟槽基础开挖过程中，产生垃圾及时清理保护场地干净。
⑶线管预埋1，线管预埋时管口要进行密封，接口必须清理干净并进行加固，防止异物进入管内。
2，预埋混泥土地面时预埋管露出地面50CM3，PVC管用握簧，或弯头但不建议用弯头存在很难穿线。
⑷电线预埋及回填1，线管内和地埋下不准有接头，如电线有破损进行绝缘处理、标记位置。
2，不同电压或电流不能穿在同一线管内防止强电干扰弱电。
3，线管内穿完电线管口进行密封，及进行标记。
4，庭院灯电线预留50CM投光灯预留30CM等线头进行防水处理5，电缆线预埋后用细土或细沙进行回填，回填后进行标记防止损坏。
⑸基础浇筑1.庭院灯地笼进行防锈处理。
2.庭院灯基础开挖距离完成路面50CM控制好高度进行浇筑。
3.庭院灯基础浇筑时保证线管干净无杂物。
⑹庭院灯安装1.电缆线进行排查用摇表进行测量对地阻值是否大于5兆否则进行维修或更换。
2.庭院灯安装时按照图纸设计高度进行安装，要安装牢固。
3.庭院灯安装完毕后螺丝进行防锈防腐处理。
⑹调试1.配电柜安装后进行固定。
2.通电后进行庭院灯排查看是否有不亮，检查是否灯泡有问题或者接线不牢，要进行断电后进行检查。
3.调试后进行标记。
(1)给排水施工流程放线定位→沟槽开挖→管道安装→保护管预埋→回填(2)主要技术要求熟读设计图纸，理解设计意图，不明白之处需和项目负责人与总工沟通，否则与监理甲方沟通不可盲目施工。
一、工程概况本水电安装工程主要包括生活给水、排水、电气照明、防雷接地等系统的安装。
工程范围涵盖室内外给排水、电气线路敷设、照明灯具安装、防雷接地装置安装等。
工程地点位于XX市XX区，总建筑面积约XX平方米，层数为XX层。
设计要求工程质量达到国家现行施工及验收规范和质量标准。
二、施工准备1. 技术准备：熟悉设计图纸，掌握施工工艺，制定详细的施工方案，明确施工顺序和施工要点。
2. 材料准备：根据设计要求，准备相应的管材、电线、电缆、灯具、开关、插座、阀门、水表、消防器材等材料，确保材料质量符合国家标准。
3. 人员准备：组织具备相应资质和技能的施工队伍，进行技术交底和安全教育，确保施工人员了解工程特点和施工要求。
4. 工具准备：准备施工所需的工具，如扳手、电钻、切割机、水平尺、钢卷尺、绝缘胶带等。
三、施工方案1. 给排水工程（1）给水系统：采用PPR管材、UPVC管材等，按照先地下后地上、先主管后支管的顺序进行敷设。
管道接口采用热熔连接或丝扣连接，确保管道连接牢固、密封。
（2）排水系统：采用UPVC管材，按照先地下后地上、先主管后支管的顺序进行敷设。
管道接口采用承插连接，确保管道连接牢固、密封。
2. 电气工程（1）线路敷设：采用BV、BVR等电线电缆，按照先地下后地上、先主管后支管的顺序进行敷设。
线路敷设前，应先进行管路定位、穿管，确保线路敷设整齐、美观。
（2）照明灯具安装：按照设计要求，安装灯具、开关、插座等。
灯具安装高度应符合规范要求，确保照明效果。
3. 防雷接地工程（1）接地体安装：按照设计要求，在建筑物四周埋设接地体，确保接地电阻符合规范要求。
（2）接地干线安装：采用镀锌扁钢或圆钢，按照设计要求，将接地体与建筑物主体结构连接。
（3）防雷引下线敷设：采用镀锌扁钢或圆钢，按照设计要求，将接地干线与建筑物主体结构连接。
四、施工进度计划根据工程特点和施工要求，制定详细的施工进度计划，确保工程按期完成。
水电安装工艺流程
《水电安装工艺流程》
水电安装是装修过程中至关重要的环节，它关乎到房屋的用水和用电安全问题。
以下是水电安装的工艺流程。
第一步，布线设计。
水电安装前，需要根据房屋的平面布局和设计要求，进行详细的水电布线设计。
包括照明、插座、开关等的位置和数量，以及给水给排水管道的安装路线和连接。
第二步，凿洞施工。
在布线设计确定后，需要进行凿洞施工，将墙面和地面开出预留洞口，以便后续的水电管线安装和走线。
第三步，水电管线安装。
根据设计图纸和洞口位置，进行水管和电线的安装。
水管的连接需要使用专用的接头和密封胶进行封闭，确保不会漏水。
电线的走线要符合安全规范，避免出现交叉接触、过载等安全隐患。
第四步，检测和验收。
水电管线安装完成后，需要进行水压测试和电路测试。
水压测试主要是检测给水管道和排水管道的密封性和流通性。
电路测试主要是检测插座和开关的正常使用情况，以及避免漏电和短路等问题。
确保通过检测后，经验收合格。
第五步，封闭墙面。
所有水电管线安装和测试完成后，需要进行墙面的封闭处理。
包括填平洞口、刮腻子、打磨和涂漆等工序。
最终形成完整的墙面和地面装修效果。
综上所述，水电安装工艺流程主要包括布线设计、凿洞施工、水电管线安装、检测和验收，以及封闭墙面。
只有按照规范流程进行，才能确保水电安装的质量和安全。
水电安装全过程范文水电安装是指在建筑物中进行给水供水和电力供应的工程。
它涉及到各种管道，导线和相关设备的安装，具体可分为以下几个步骤：1.设计方案：在进行水电安装之前，需要根据建筑物的需求和设计要求，制定水电安装的设计方案。
设计方案应该包括水管和电线的走向，设备的位置等。
2.物料采购：根据设计方案和项目需求，采购所需要的水管、电线、开关插座、灯具等物料。
物料的选择需要符合国家标准和质量要求。
3.水电预埋：在建筑物的施工过程中，需要预埋水管和电线。
水管一般在楼板下部安装，电线则通常沿着墙面或隐蔽在天花板内。
预埋时要注意保护管道和线缆不受损坏。
4.安装管道和线路：根据设计方案，安装水管和电线。
水管需要连接到水源和各个水用设备，电线则需要连接到配电盘、开关插座和照明设备等。
安装时需要保证管道和线缆的连接稳固和安全。
5.安装设备：除了管道和线缆，水电安装还需要安装各种设备，如给水泵、热水器、供暖设备、照明设备等。
设备的安装需要按照使用说明书和相关规范来操作。
6.连接调试：在所有设备和线路安装完毕后，需要进行连通测试和调试工作。
这包括检查水管是否漏水、电线是否有短路或接触不良等问题。
如有问题需要进行修复和调整。
7.安全检查：经过连通测试和调试后，还需要进行水电安全检查。
检查包括用电设备的漏电、过载保护等，以及供水部分的水质和管道的安全性等。
如果有问题需要进行修复和改进。
8.资料整理：水电安装完毕后，需要将相关资料整理齐全。
这包括安装工程的图纸、设备使用说明、施工记录等。
这些资料将用于以后的维护和管理。
总结起来，水电安装是一个繁琐而重要的过程，需要严格按照设计要求和相关规范进行操作。
只有保证安装质量，才能保证建筑物的水电设备的正常运行和使用安全。
水电安装施工工艺流程1.工程准备阶段：(1)确定施工范围和要求，制定水电安装施工方案。
(2)申请相关批准文件和许可证。
(3)采购所需材料和设备，并进行验收。
2.材料准备阶段：(1)按照设计方案和相关规范，准备好所需的水电材料和设备。
(2)对材料和设备进行检验和验收，确保其质量合格。
3.基础工程施工阶段：(1)根据设计要求，在施工现场进行工地平整和土方开挖，确保基础工程有足够的空间和条件进行水电设备的安装。
(2)进行基础工程的预埋预留及过节段的切割。
4.水电管线施工阶段：(1)进行风管、水管和电线管的铺设和固定，注意保证管道的坡度、弯头位置和支架的安装。
(2)进行水电线路的敷设和连接，并进行各种接线和引线的处理。
5.水电设备安装阶段：(1)安装水电设备，如给排水设备、电力设备等。
(2)对水电设备进行验收和调试，确保其能正常运行并符合设计要求。
6.安全保护与检验阶段：(1)安装与水电设备相关的安全保护装置，如漏电保护器、防雷措施等。
(2)进行水电设备的绝缘电阻测试，以及整体系统的综合性能测试和检验。
7.系统验收与交付阶段：(1)完成水电设备的最终调试和联动测试，确保其满足设计和使用要求。
(2)进行水电设备的系统验收，并填写相关验收文件。
(3)按照相关规定办理竣工验收，并将水电设备交付给使用者或业主。
8.完工阶段：(1)清理施工现场，回填土方，并进行最终的清洁工作。
(2)编制相关图纸、技术资料和档案，并进行整理和归档。
以上是水电安装施工工艺流程的一个大致步骤，具体的流程可能会因为项目的不同而有所差异。
在实际施工中，还需要遵循相关的法律法规以及安全操作规程，确保水电设备安装的质量和安全。
施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
水电安装施工工艺流程水电安装是建筑工程中非常重要的一项工程，它关系到建筑物内部的供水、排水和电力设施的安装和调试。
水电安装工艺流程对于建筑工程的质量和安全至关重要。
本文将介绍水电安装施工的工艺流程，包括前期准备、施工过程和验收环节。
一、前期准备。
1. 设计方案确认。
在进行水电安装施工之前，首先需要根据建筑物的设计方案进行确认。
设计方案包括建筑平面图、水电布局图、供水、排水和电力设施的位置和管线走向等内容。
只有在设计方案确认之后，施工方才能按照设计方案进行施工。
2. 材料准备。
在进行水电安装施工之前，需要准备好所需的材料和设备。
这些材料包括供水、排水和电力设施的管道、阀门、插座、开关等。
施工方需要根据设计方案确定所需材料的种类和数量，并提前进行采购。
3. 施工人员培训。
施工人员是水电安装施工的关键，他们需要具备一定的水电安装技术和操作经验。
在进行施工之前，施工方需要对施工人员进行培训，包括安全操作规程、施工工艺流程等内容。
4. 安全措施。
水电安装施工是一项涉及到电力和水的工程，因此安全措施非常重要。
在进行施工之前，施工方需要对施工现场进行安全评估，并制定相应的安全措施和应急预案。
二、施工过程。
1. 供水安装。
供水安装是水电安装施工的重要环节之一。
在进行供水安装之前，施工方需要根据设计方案确定供水管道的走向和连接方式。
然后，施工人员根据设计方案进行管道的铺设和连接，确保供水管道的质量和安全。
2. 排水安装。
排水安装是水电安装施工的另一个重要环节。
在进行排水安装之前，施工方需要根据设计方案确定排水管道的走向和连接方式。
然后，施工人员根据设计方案进行排水管道的铺设和连接，确保排水管道的质量和安全。
3. 电力安装。
电力安装是水电安装施工的关键环节。
在进行电力安装之前，施工方需要根据设计方案确定电力设施的位置和布局。
然后，施工人员根据设计方案进行电力设施的安装和接线，确保电力设施的质量和安全。
4. 调试验收。
