WBD型百分表式电阻应变位移传感器

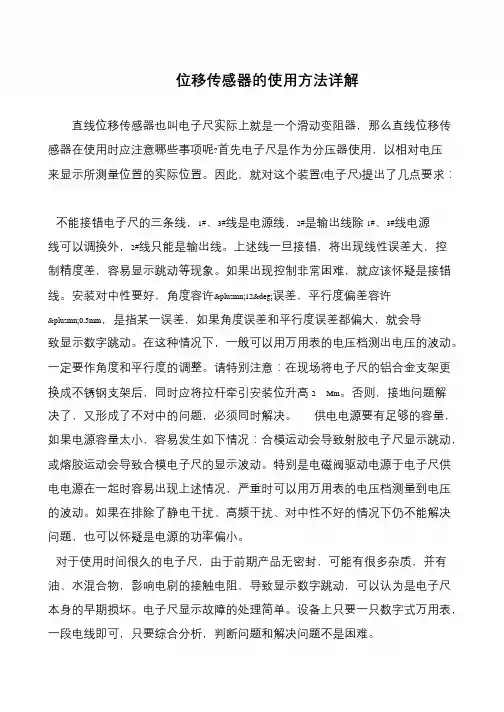

位移传感器的使用方法详解直线位移传感器也叫电子尺实际上就是一个滑动变阻器，那么直线位移传感器在使用时应注意哪些事项呢?首先电子尺是作为分压器使用，以相对电压来显示所测量位置的实际位置。

因此，就对这个装置(电子尺)提出了几点要求：不能接错电子尺的三条线，1#、3#线是电源线，2#是输出线除1#、3#线电源线可以调换外，2#线只能是输出线。

上述线一旦接错，将出现线性误差大，控制精度差，容易显示跳动等现象。

如果出现控制非常困难，就应该怀疑是接错线。

安装对中性要好，角度容许±12°误差，平行度偏差容许±0.5mm，是指某一误差，如果角度误差和平行度误差都偏大，就会导致显示数字跳动。

在这种情况下，一般可以用万用表的电压档测出电压的波动。

一定要作角度和平行度的调整。

请特别注意：在现场将电子尺的铝合金支架更换成不锈钢支架后，同时应将拉杆牵引安装位升高2 Mm。

否则，接地问题解决了，又形成了不对中的问题，必须同时解决。

供电电源要有足够的容量，如果电源容量太小，容易发生如下情况：合模运动会导致射胶电子尺显示跳动，或熔胶运动会导致合模电子尺的显示波动。

特别是电磁阀驱动电源于电子尺供电电源在一起时容易出现上述情况，严重时可以用万用表的电压档测量到电压的波动。

如果在排除了静电干扰、高频干扰、对中性不好的情况下仍不能解决问题，也可以怀疑是电源的功率偏小。

对于使用时间很久的电子尺，由于前期产品无密封，可能有很多杂质，并有油、水混合物，影响电刷的接触电阻，导致显示数字跳动，可以认为是电子尺本身的早期损坏。

电子尺显示故障的处理简单。

设备上只要一只数字式万用表，一段电线即可，只要综合分析，判断问题和解决问题不是困难。

机电百分表使用说明一、简介百分表是一种常用的电子测量仪器，主要由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。

用户使用报分表过程中需要注意的问题较多，今天小编就来具体介绍一下报分表使用注意事项，希望可以帮助到大家。

百分表式电阻应变位移传感器又名机电百分表，honart WBD30/50/100。

在常用的机械百分表内部装置一套电测元件，能将机械位移转换成电量输出，这样它能作机械百分表使用（机测），同时又起传感作用（电测）。

机测、电测数据相互对比校核，并能单独应用，不影响各自工作性能。

它即实现了机械百分表的遥测，并为多点位移测量的数据自动采集创造了条件，大减轻操作工作人员的劳动强度，提高了工作效率。

百分表式电阻应变位移传感器是由豪纳特提供的，具有精度高、体积小、使用方便等特点，它可广泛应用于土木建筑、水利水电、铁道桥梁、航天航空、造船工业、矿山以及机械工程等建设和教学、科研测试之用。

二、技术参数1 .测精度一级（国家标准）2. 最小分辨系数1uε：0.01mm3 .机电量转换系数100uε/1mm4. 零点温度飘（F.S）<0.05%/℃5 .时间飘移8h/F.S <0.5%6. 绝缘电阻>500MΩ7. 工作温度-5℃--45℃8 .量程 0-50mm9 .相对湿度<90%10 .桥路电阻120Ω11. 最大供桥电压5V12. 接桥方式：全桥13. 仪器灵敏系数214. 测试引线20cm15 .全量程输出5000uε16 .电测综合误差系数≤±10uε接线（动态位移测试，要求不超过20Hz）A-黑B-绿C-黄D-粉红静态测试：电压不超过AC6V，接线方式一样。

三、用途常用于形状和位置误差以及小位移的长度测量。

分度值为0.01mm,测量范围为0-3、0-5、0-10mm。

三、组成及原理四、百分表的工作原理百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。

实验三十七 位移传感器实验实验目的1. 了解电容式传感器结构及其特点。

2. 了解霍尔效应及其霍尔位移传感器工作原理。

实验原理关于传感器的初步介绍请参见“应变片传感器”的相关内容。

位移传感器的功能在于把机械位移量转换成电信号。

根据不同的物理现象（或物理过程），可以设计不同类型的位移传感器。

本实验首先研究电容位移传感器，在研究与拓展部分再讨论霍尔位移传感器。

1. 电容式传感器基本原理电容式传感器是指能将被测物理量的变化转换为电容量变化的一种传感器。

它实质上是具有一个可变参数的电容器。

利用平板电容器原理：0r SS C ddεεε==（1）式中，S 为极板面积，d 为极板间距离， 为真空介电常数， 为介质相对介电常数。

可以看出：当被测物理量使S 、d 或 发生变化时，电容量C 随之发生改变。

如果保持其中两个参数不变而仅改变另一参数，就可以将该参数的变化单值地转换为电容量的变化。

所以电容传感器可以分为三种类型：改变极间距离的变间隙式，改变极板面积的变面积式和改变介电常数的变介电常数式。

本实验采用变面积式电容传感器。

变面积式电容传感器中，平板结构对极距特别敏感且边缘效应明显，测量精度容易受到影响，而圆柱形结构受极板间径向变化的影响很小，边缘效应很小，且理论上具有更好的线性关系（但实际由于边缘效应的影响，会引起极板间的电场分布不均，导致非线性问题仍然存在，且灵敏度下降，但比变极距型好得多），因而成为实际工作中最常用的结构，如图1所示。

两只圆柱形电容器C 1、C 2共享一个内圆柱极板，当内极板随被测物体移动时，两只电容器C 1、C 2内外极板的有效面积一只增大，一只减小，将三个极板用导线引出，形成差动电容输出；通过处理电路将差动电容的变化转换成电压变化，进行测量，就可以计算内极板的移动距离。

根据圆柱形电容器计算公式，线位移单组式的电容量C 在忽略边缘效应时为：212ln(/)l C r r πε=（2） 式中l ——外圆筒与内圆柱覆盖部分的长度；r 2、r 1——外圆筒内半径和内圆柱外半径。

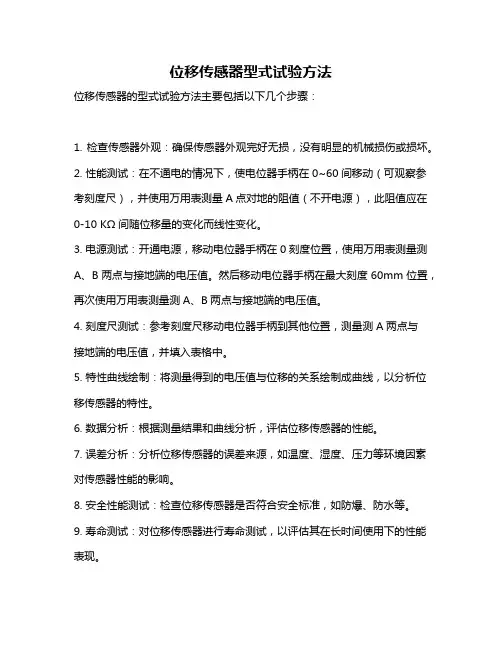

位移传感器型式试验方法
位移传感器的型式试验方法主要包括以下几个步骤：
1. 检查传感器外观：确保传感器外观完好无损，没有明显的机械损伤或损坏。

2. 性能测试：在不通电的情况下，使电位器手柄在0~60间移动（可观察参考刻度尺），并使用万用表测量A点对地的阻值（不开电源），此阻值应在0-10 KΩ间随位移量的变化而线性变化。

3. 电源测试：开通电源，移动电位器手柄在0刻度位置，使用万用表测量测
A、B两点与接地端的电压值。

然后移动电位器手柄在最大刻度60mm位置，再次使用万用表测量测A、B两点与接地端的电压值。

4. 刻度尺测试：参考刻度尺移动电位器手柄到其他位置，测量测A两点与
接地端的电压值，并填入表格中。

5. 特性曲线绘制：将测量得到的电压值与位移的关系绘制成曲线，以分析位移传感器的特性。

6. 数据分析：根据测量结果和曲线分析，评估位移传感器的性能。

7. 误差分析：分析位移传感器的误差来源，如温度、湿度、压力等环境因素对传感器性能的影响。

8. 安全性能测试：检查位移传感器是否符合安全标准，如防爆、防水等。

9. 寿命测试：对位移传感器进行寿命测试，以评估其在长时间使用下的性能表现。

10. 综合评估：综合考虑以上测试结果，对位移传感器的性能进行综合评估，并给出建议。

以上是位移传感器型式试验的基本步骤，具体操作可能因传感器类型和规格而有所不同。

在进行型式试验时，应遵循相关标准和规范，以确保测试结果的准确性和可靠性。

一文读懂位移传感器人们以经典电磁学为理论基础,把不便于定量检测和处理的位移、位置、液位、尺寸、流量、速度、振动等物理量转换为易于定量检测、便于作信息传输与处理的电学量。

这就是在生产生活中被广泛应用的位移传感器。

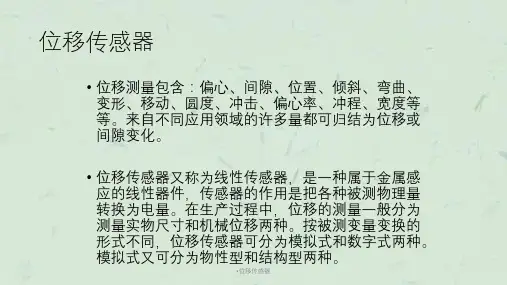

位移传感器位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。

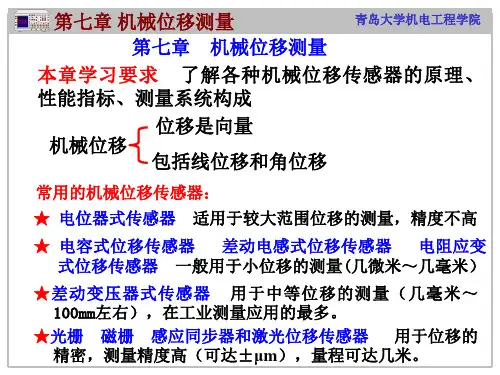

位移是和物体的位置在运动过程中移动有关的量，位移的测量方式所涉及的范围是相当广泛的。

小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。

其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。

位移传感器的分类及原理按工作原理分：电位器式位移传感器它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。

普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。

但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。

电位器式位移传感器的可动电刷与被测物体相连。

物体的位移引起电位器移动端的电阻变化。

阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。

通常在电位器上通以电源电压，以把电阻变化转换为电压输出。

线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。

如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。

因此在电位器的制作中应尽量减小每匝的电阻值。

电位器式传感器的另一个主要缺点是易磨损。

它的优点是：结构简单，输出信号大，使用方便，价格低廉。

磁致伸缩位移传感器磁致伸缩位移传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的。

是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。
