时间与频率测量(精选)

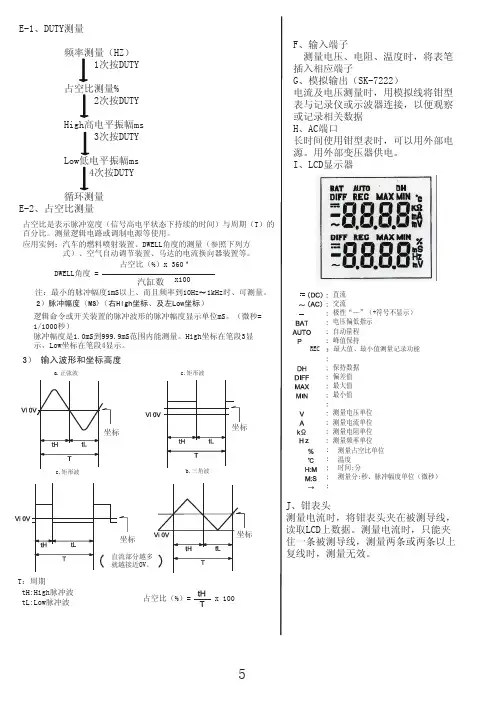

E-1、DUTY测量
频率测量（HZ） 1次按DUTY
占空比测量% 2次按DUTY
High高电平振幅ms 3次按DUTY
Low低电平振幅ms 4次按DUTY
F、输入端子 测量电压、电阻、温度时，将表笔
插入相应端子 G、模拟输出（SK-7222） 电流及电压测量时，用模拟线将钳型 表与记录仪或示波器连接，以便观察 或记录相关数据 H、AC端口 长时间使用钳型表时，可以用外部电 源。用外部变压器供电。 I、LCD显示器
循环测量 E-2、占空比测量
占空比是表示脉冲宽度（信号高电平状态下持续的时间）与周期（T）的
百分比。测量逻辑电路或调制电源等使用。
应用实例：汽车的燃料喷射装置、DWELL角度的测量（参照下列方
式）、空气自动调节装置、马达的电流换向器装置等。
占空比（%）x 360
DWELL角度 =
汽缸数 x100
注：最小的脉冲幅度1mS以上、而且频率到10Hz 1kHz时、可测量。
直流 交流 极性“—”（+符号不显示） 电压偏低指示 自动量程 峰值值 最小值
测量电压单位 测量电流单位 测量电阻单位 测量频率单位
测量占空比单位 温度 时间:分 测量分:秒、脉冲幅度单位（微秒）
T：周期 tH:High脉冲波 tL:Low脉冲波
坐标
直流部分越多 就越接近OV。
坐标
占空比（%）=
x 100
J、钳表头 测量电流时，将钳表头夹在被测导线， 读取LCD上数据。测量电流时，只能夹 住一条被测导线，测量两条或两条以上 复线时，测量无效。
5
2）脉冲幅度（MS)（右High坐标、及左Low坐标）
逻辑命令或开关装置的脉冲波形的脉冲幅度显示单位mS。（微秒= 1/1000秒） 脉冲幅度是1.0mS到999.9mS范围内能测量。High坐标在笔段3显 示，Low坐标在笔段4显示。

§５—２ 扫频仪
一、BT3型频率特性测试仪的原理
１．扫频部分
２．频标部分
３．显示部分 包括水平扫描信号发生器、垂直放大器和示波管等。
二、BT3型频率特性测试仪面板说明
１．显示部分
(１) 电源、辉度。 (２) 聚焦。 (３) 标尺亮度。 (４) 影像极性。 (５) Ｙ 轴位置。 (６) Ｙ 轴衰减。 (７) Ｙ 轴增益。 (８) Ｙ 轴输入。
２．扫描部分
(１) 波段开关。 (２) 中心频率度盘。 (３) 输出衰减。 (４) 扫频电压输出。 (５) 频率偏移。 ３．频标部分
(１) 频标选择。 (２) 频标幅度。 (３) 外接频标输入。
三、BT3 型频率特性测试仪的使用
１测试前的准备
２．测试仪的使用
３．使用注意事项 (１) 扫频仪与被测电路相连时，必须考虑阻抗匹配问 题。 (２) 若被测电路内部带有检波器，不应再用检波探头 电缆， 而直接用开路电缆与仪器相连。 (３) 在显示幅频特性时，如发现图形有异常曲折，则 表示被测电路中有寄生振荡，在测试前应予以排除。 (４) 测试时，输出电缆和检波探头的接地线应尽量短 些，切忌在检波探头上加接导线。
(２) 频率测量 １) 估计被测信号的幅度。 ２) 将输入信号接至Ａ通道输入端。
３) 设定功能开关在FA 的位置。 ４) 接入信号源。 ５) 显示器显示频率值。
(３) 周期测量 １) 估计被测信号的幅度。 ２) 将输入信号接至A 通道输入端。 ３) 设定功能开关在PA位置。
４) 显示器显示周期值。
模块五 时间与频率的测量
§５—１ 数字式频率计
一、数字式频率计的组成
二、数字式频率计的工作原理
三、数字式频率计的使用
１．HC － F1000L 数字式频率计电源要求及面板特性 (１) 电源要求 (２) 前面板特性 (３) 后面板特性

电子测量技术第四章（一）填空1、电子计数器的测周原理与测频相反，即由被测信号控制主门开通，而用晶振脉冲进行计数。

2、电子计数器测频的基本原理刚好与测周相反，即由___ _晶振 _____控制主门开门，而用被测信号进行计数。

3、测量频率时，通用计数器采用的闸门时间越____大____，测量准确度越高。

4、测量周期时，通用计数器采用的闸门时间越____大____，测量准确度越高。

5、通用计数器测量周期时，被测信号周期越大，量化误差对测周精确度的影响越小。

6、通用计数器测量频率时，被测信号周期越小，量化误差对测周精确度的影响越小。

7、在用通用计数器测量低频信号的频率时，为了减小测量误差，应采用测周法。

8、电子计数器测周时，选用的时标越小，则显示的位数越多，量化误差的影响就越大。

9、电子计数器的测量误差来源主要有触发误差、闸门时间误差和标准频率误差三种。

10、电子计数器的误差来源有___量化误差___、__标准频率误差__和___触发误差___；其中量化误差是主要来源，其绝对值恒为定值。

11、用电子计数器测量频率比时，周期小的信号应加到输入通道 A 。

用电子计数器测量频率，如闸门时间不变，频率越高，则测量误差越小；测量周期时，如时标（计数脉冲周期）不变，被测信号频率越高，则测量误差越大。

7、计数器测周的基本原理刚好与测频相反，即由_被测周期控制主门开门，而用_标准频率_进行计数。

（二）选择题1、通用计数器测量周期时由石英振荡器引起的主要是( C )误差。

A.随机B.量化C.变值系统D.引用2、下列选项中通用计数器不能测量的量是（ D ）A.频率B.相位C.周期D.电压3、在通用计数器测量低频信号的频率时，采用倒数计数器是为了( D )A.测量低频周期B.克服转换误差C.测量低频失真D.减小测频时的量化误差影响4、在电子计数法测量频率时，测量误差通常有两部分组成，分别是（ A ）误差和（ C ）误差。

A、量化B、触发C、标准频率5、通用计数器在测量频率时，当闸门时间选定后，被测信号频率越低，则（ C ）误差越大。

最后还要指出，时间标准就是频率标准，这是因为频 率与时间互为倒数。
第7页
电子测量原理
6.1.3 频率（时间）测量方法
1.直读法 在工程中，工频信号的频率常用电动系频率表进行测 量，并用电动系相位表测量相位，因为这种指针式电工仪 表的操作简便、成本低，在工程测量中能满足其测量准确 度。这种电动系频率表和相位表，可见本书第二章。 2.电路参数测量法 通过测量电路参数达到测量频率目的的方法有两种。 首先是电桥法，把被测信号作为交流电桥的电源，调节桥 臂参数使电桥平衡，由平衡条件可得出被测频率的结果。
图6-4中各处信号的波形关系，可见图6-5 所示。图中 的被测信号为正弦波形，整形后只是在过零变正的瞬间产 生脉冲，而且一个周期只产生一个脉冲。
第23页
电子测量原理
6.2.4 误差分析
由式（6-6）可得：
dfx dNdTs fx N Ts
（6-7）
最大误差： d ffxx ma x(d NN d T ssT )(|N||T|) （6-8）
第19页
电子测量原理
6.2.2 电子计数器测频的组成框图
电子计数器的组成框图见图6-4所示
fx
放大
整形
闸门
十进制 计数器
译码 显示
门控
晶振
1ms
K
10S 1s
10ms 0.1s
时标
放大 整形
十进分频
图中各电路的作用如下： 放大整形：放大是对小信号而言，整形是将各种被测
波形整形成脉冲（如采用施密特电路）。 晶振：石英晶体振荡器，产生频率非常稳定的脉冲信
第4页
电子测量原理
6.1.2 频率或时间标准
人们早期根据在地球上看到太阳的“运动”较为均匀 这 一现象建立了计时标准，把太阳出现于天顶的平均周期（ 即平均太阳日）的86400分之一定为一秒，称零类世界时 （记作UTo），其准确度在10-6量级。考虑到地球受极运 动（即极移引起的经度变化）的影响，可加以修正，修正 后称为第一世界时（记作UT1）。此外，地球的自转不稳 定，进行季节性、年度性变化校正，引出第二世界时（记 作UT2），其稳定度在3×10-8。而公转周期却相当稳定， 于是人们以1900回归年的31556925.9747分之一作为历书时 的秒（记作ET），其标准度可达±1×10-9。

到t2时刻之间的时间间隔，表示矩形脉 冲持续的时间长度。
0
t1 Δt
t2
t
由此可见，“时刻”和“间隔”二
者的含义和测量方法都是不同的。
Page 4
6.1.1 时间和频率的基本概念
频率的定义和标准
基本定义
事物在1秒钟内完成的周期性变化
的次数叫做频率，常用 f 表示。
Page
5
6.1.1 时间和频率的基本概念
fc（周期为Tc）有关。理论上可以证明，闸门时间的相对误差ΔT/T在数值上 等于晶振频率的相对误差Δfc /fc，即： T f c
T fc
Page
28
6.2.2 电子计数法测频的误差分析
电子计数法测频的相对误差公式
f c f x 1 (| || |) fx f xT fc
从上式可知，为了减小电子计数法的测量误差，应该采取以下
(μs) 、纳秒(ns) 和皮秒(ps) 。
它们的换算关系是：1s = 103ms = 106μs = 109ns = 1012ps
Page
3
6.1.1 时间和频率的基本概念
从科学意义上讲，时间的实际上有 两个含义： 1.时刻； 2.时间的间隔。
u
如图所示，t1是矩形脉冲开始的时刻，
t2是消失的时刻。而Δt= t1-t2是指t1时刻
第六章 频率测量
6.1 概述
6.1.1 时间和频率的基本概念
时间的定义和标准
基本定义
时间是国际单位制中的七个基 本物理量之一，它的基本单位是秒， 用s表示。
Page
2
6.1.1 时间和频率的基本概念
早期一般把地球自转一周所需的时间定为一天，而它的1/86400 则定义为1秒，这种方法由于自转速度受到季节等因素的影响，需要 经常进行修正。 后来则出现了以原子秒（ Atomic seconds ）为基础的时间标准， 定义1秒为铯原子基态的两个超精细能级之间跃迁的辐射9292631770 个周期的时间，其准确度可达到2×10-11。 在电子电器测量中，往往使用较小的单位，如毫秒(ms)、微秒

时间和频率的关系公式
时间和频率的关系公式可以表述为时间 = 频率× 周期。

这个公式揭示了时间和频率之间的基本关系。

频率是单位时间内发生的次数，而时间则是这个频率的累积结果。

换句话说，频率决定了时间间隔的长度，而时间则是这些时间间隔的集合。

具体来说，如果一个周期表示为T，那么时间t可以通过下面的公式进行计算：t = T * f，其中f是频率。

这意味着，如果我们将时间除以频率，我们就可以得到周期。

反过来，如果我们知道周期和频率，我们就可以计算出时间。

这个关系公式在许多领域都有应用，包括物理学、工程学、生物学和许多其他领域。

例如，在无线电通信中，频率和时间对于确定信号的传播速度和调制解调过程至关重要。

在生物钟研究中，这个公式可以帮助我们理解生物体内的计时机制。

总之，时间和频率的关系公式是一个基本的时间和频率关系，它帮助我们理解了它们之间的相互关系，并在许多领域中得到了应用。

4.4 通用计数器 4.4.1 通用电子计数器的基本组成 4.4.2 电子计数器的使用 4.4.3 通用电子计数器的测量功能 4.5 其他测量频率的方法 4.5.1 电桥法测频 4.5.2 谐振法测频 4.5.3 频率-电压转换法测量频率 4.5.4 拍频法测频 4.5.5 差频法测频 4.5.6 用示波器测量频率
=
±⎜⎜⎝⎛
1 10n Tx
fc
+
1
2 ×10n π
× Vn Vm
+
Δf c fc
⎟⎟⎠⎞
（4-16）
（2）采用多周期测量可提高测量准确度；
（3）提高标准频率，可以提高测周分辨力；
（4）触发转换误差与被测信号的信噪比有关，信噪比越 高，触发转换误差越小。测量过程中尽可能提高信噪 比 Vm /Vn 。
整形
送主门的一
0
t
个输入端。
微分
0
t
图4-6 输入电路工作波形图
3)计数显示电路
这部分电路的作用，简单地说，就是 计数被测周期信号重复的次数，显示 被测信号的频率。它一般由计数电路、 逻辑控制电路、译码器和显示器组成。
4)控制电路
控制电路的作用是产生各种控制信号， 去控制各电路单元的工作，使整机按 一定的工作程序完成自动测量的任务。 在控制电路的统一指挥下，电子计数 器的工作按照“复零一测量—显示”的 程序自动地进行，其工作流程如图4.6 所示。
在测频时，主门的开启时刻与计数脉冲之间的时间关系是不相 关的，即是说它们在时间轴上的相对位置是随机的。这样，既 便在相同的主门开启时间T，计数器所计得的数却不一定相同。 可能多1个或少1个的±1误差，这是频率量化时带来的误差故 称量化误差，又称脉冲计数误差或±1误差。

频率时间间隔测量原理
频率时间间隔测量原理是通过测量事件发生的时间间隔来计算出事件的频率。

该原理适用于各种领域，如物理学、电子学、计算机科学等。

在物理学中，频率是指单位时间内事件发生的次数。

通过测量事件的时间间隔，我们可以计算出事件的频率。

例如，假设我们想测量一个摆动钟的频率，我们可以开始计时，然后记录摆钟完成一次摆动所经过的时间。

通过将这个时间除以一秒，我们就可以得到摆钟的频率。

在电子学中，频率是指电信号的周期性变化。

通过测量电信号的时间间隔，我们可以计算出电信号的频率。

例如，在无线电中，我们可以通过测量电磁波的周期性变化来计算出无线电波的频率。

在计算机科学中，频率是指计算机处理指令的速度。

通过测量计算机执行指令的时间间隔，我们可以计算出计算机的时钟频率。

例如，我们可以通过测量计算机执行一条指令所需的时间来计算出计算机的时钟频率。

频率时间间隔测量原理是基于时间的。

通过测量一系列事件的时间间隔，我们可以计算出事件的频率。

这个原理在许多领域都有广泛的应用，可以帮助我们了解事物的运动规律、电信号的变化规律以及计算机的性能等。

第三章 时间频率测量（电子计数法）
3.1 概述
一、基本概念 时间是一个基本的物理量，单位是秒（s）。 在单位时间内周期运动重复、循环、振动的 次数称为频率，单位是赫兹（Hz）。 时间间隔是连续流逝的时间中两个瞬时之间 的间隔，可用时间坐标轴上的线段来表示。 作为线段中任何一点的瞬间称为时刻。 时标是能给各个事件赋予时刻的时间参考标 尺的简称。
二、时标的沿革 （1）世界时 以地球的自转运动为基础。 时间单位是平太阳秒，等于一个平太阳日的 1/86400。 （2）历书时 以地球绕太阳的公转运动周期为基础。 时间单位是历书秒，它是从1899年12月31 日12时起始的回归年的1/31556925.9747。
（3）国际原子时 时间单位是原子秒，等于铯-133原子基态的 两个超精细能级之间跃迁所对应的辐射的 9192631770个周期的持续时间。 国际原子时与世界时之差，正以每年大约1s 的速度不断扩大。 （4）协调世界时 其时刻尽量和世界时一致，时间间隔秒与原 子秒保持严格一致。通过增减一整秒（闰秒） 的办法进行协调。
所以测量低频时不宜采用直接测频方法，宜采用测 周期的方法，再换算成被测信号的频率，从而提高 测量的精确度
fc/fc=5*10-9

由右图知： fx一定时，闸门 时间越大，测量 精确度越高； T 一定时， fx越 大，测量精确度 越高；但以标准 频率误差为极限
T=0.1s
五、外差法扩大频率测量范围
一、时间基准的产生 频率是每秒内信号变化的次数。要准确测量频率必须 首先要确定一个准确的时间间隔。一般选用高稳定度 石英晶体谐振器来产生时间基准。 设石英晶体振荡器产生的 脉冲周期为T0，经过一系 列分频后可得到基准标准 的时基，如10ms, 0.1s, 1s, 10s等。如图所示，T＝ N0T0，N0是时基T内含有 晶振本身振荡周期的整数 倍数。

频率测量原理与公式
频率是指一个周期内事件发生的次数或周期的倒数。

在各个领域的实际应用中，频率测量是一项常见的任务。

本文将介绍频率测量的基本原理和常用公式。

原理
频率的测量可以基于事件发生的周期性。

当事件以固定的时间间隔重复发生时，我们可以通过测量事件发生的周期来计算频率。

常见的原理包括：
1. 计数法：通过计数事件发生的次数，然后将次数与测量时间进行比较，从而计算频率。

2. 相位法：通过测量事件信号的相位差，计算事件的周期，进而得出频率。

3. 插值法：通过对连续的事件信号进行插值处理，得出事件发生的精确时间点，从而计算频率。

公式
频率的计算可以使用下列公式：
1. 频率（f）等于事件发生的次数（N）除以测量时间（T）：
$f = \frac{N}{T}$
2. 频率（f）等于事件的周期（T）的倒数（$T^{-1}$）：
$f = T^{-1}$
其中，频率（f）的单位可以根据具体需求选择，常见的单位包括赫兹（Hz）、千赫兹（kHz）和兆赫兹（MHz）等。

总结
频率测量原理与公式是频率测量领域非常基础且重要的内容。

通过选择合适的原理和公式，我们可以准确测量各种事件的频率。

在实际应用中，根据需要选择合适的频率单位，可以更好地满足实际需求。

以上是频率测量原理与公式的简要介绍。

如果您对此有进一步的疑问或需要更深入的了解，请随时与我们联系。

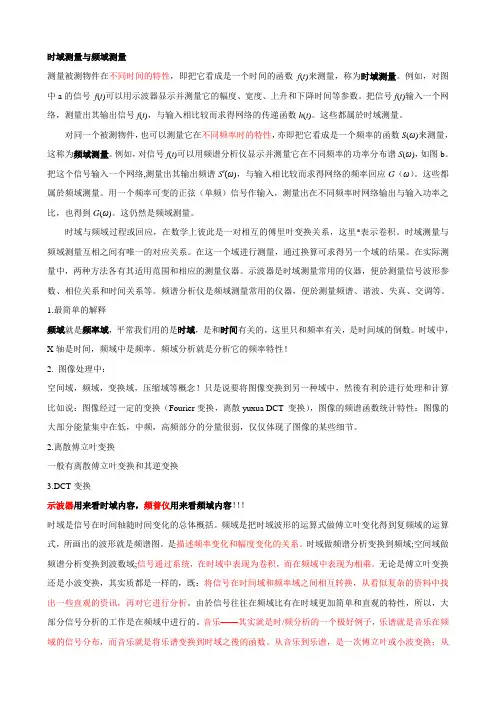

时域测量与频域测量测量被测物件在不同时间的特性，即把它看成是一个时间的函数f(t)来测量，称为时域测量。

例如，对图中a的信号f(t)可以用示波器显示并测量它的幅度、宽度、上升和下降时间等参数。

把信号f(t)输入一个网络，测量出其输出信号f(t)，与输入相比较而求得网络的传递函数h(t)。

这些都属於时域测量。

对同一个被测物件，也可以测量它在不同频率时的特性，亦即把它看成是一个频率的函数S(ω)来测量，这称为频域测量。

例如，对信号f(t)可以用频谱分析仪显示并测量它在不同频率的功率分布谱S(ω)，如图b。

把这个信号输入一个网络,测量出其输出频谱S′(ω)，与输入相比较而求得网络的频率回应G（ω）。

这些都属於频域测量。

用一个频率可变的正弦（单频）信号作输入，测量出在不同频率时网络输出与输入功率之比，也得到G(ω)。

这仍然是频域测量。

时域与频域过程或回应，在数学上彼此是一对相互的傅里叶变换关系，这里*表示卷积。

时域测量与频域测量互相之间有唯一的对应关系。

在这一个域进行测量，通过换算可求得另一个域的结果。

在实际测量中，两种方法各有其适用范围和相应的测量仪器。

示波器是时域测量常用的仪器，便於测量信号波形参数、相位关系和时间关系等。

频谱分析仪是频域测量常用的仪器，便於测量频谱、谐波、失真、交调等。

1.最简单的解释频域就是频率域，平常我们用的是时域，是和时间有关的，这里只和频率有关，是时间域的倒数。

时域中，X轴是时间，频域中是频率。

频域分析就是分析它的频率特性！2. 图像处理中：空间域，频域，变换域，压缩域等概念！只是说要将图像变换到另一种域中，然後有利於进行处理和计算比如说：图像经过一定的变换（Fourier变换，离散yuxua DCT 变换），图像的频谱函数统计特性：图像的大部分能量集中在低，中频，高频部分的分量很弱，仅仅体现了图像的某些细节。

2.离散傅立叶变换一般有离散傅立叶变换和其逆变换3.DCT变换示波器用来看时域内容，频普仪用来看频域内容！！！时域是信号在时间轴随时间变化的总体概括。

实验题目：用示波器测量时间实验目的：了解示波器的基本原理和结构，学习使用示波器观察波形和测量信号周期及其时间参数。

实验原理：1.示波器的基本结构（1）示波器的结构（图1），由示波管（又称阴极射线管）、放大系统、衰减系统、扫描和同步系统及电源等部分组成。

（2）为了适用于多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经放大器放大后产生最大约20V 左右的电压送至示波管的偏转板。

（3）示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏三部分组成，被封装在高真空的玻璃管内，其结构（图2）所示。

电子枪是示波管的核心部分，它由阴极、栅极和阳极构成。

（4）垂直偏转板（常称y 轴）及水平偏转 板（常称x 轴）所形成的二维电场，使电子束发生位移，位移的大小，与y 偏转板及x 偏转板上所加的电压有关：yy y y D V V S y == xxx x D V V S x == （1） 式（1）中的S y 和D y 为y 轴偏转板的偏转灵敏度和偏转因数，S x 和D x 为x 轴偏转板的偏转灵敏度和偏转因数。

它们均与偏转板的参数有关，是示波器的主要技术指标之一。

2.示波器显示波形的原理（1）为了得到清晰稳定的波形，上述扫描电压的周期T x （或频率f x ）与被测信号的周期T y （或f y ）必须满足：nT T xy =，x x n νν=，n=1,2,… （2） 以保证T x 轴的起点始终与y 轴周期信号固定一点相对应（称“同步”），波形才稳定。

否则，波形就不稳定而无法观测。

（2）由于扫描电压发生器的扫描频率x ν不会很稳定。

因此，要保证式（2）始终成立，示波 器需设置扫描电压同步电路，即触发电路，如（图1）所示，利用它提供一种触发信号来使扫描电压频率与外加信号同步，从而获得稳定的信号图形。

3.用X 轴时基测时间参数（1）在实验中或工程技术上都经常用示波器来测量信号的时间参数，如信号的周期或频率，信号波形的宽度、上升时间或下降时间，信号的占空比（宽度/周期）等。

(一)时间、频率和周期的基本概念
时间是国际单位制中7个基本物理量之一。它的基本 单位是秒。“时间”有两个含义，一是指“时刻”， 指某事件发生的瞬间。二是指“间隔”，即两个时刻 之间的间隔，表示该事件持续了多久。
频率定义:为相同的现象在单位时间内重复出现的次 数。
f 1/ T 周期:则是指出现相同现象的最小时间间隔。
4．2．1 电子计数器主要电路技术
(一)电路组成及各部分作用: 电子计数器由输入电路、计数显示电路、标准 时间产生电路、逻辑控制电路构成。 1、输入电路：又称为输入通道。其作用是接 受被测信号，并对它进行放大和整形然后送入 主门（闸门）。一般设置2个或3个输入通道， 记作A、B、C。A通道用于测频、自校；B通 道用于测周；B、C通道合起来测时间间隔；A、 B通道合起来测频率比。
秒是 C s 原子基态的两个超精细结构能级 [ F 4, mF 0 ]和[ F 3, mF 0 ]之间跃迁频 率相应的射线束持续9192631770个周期的时间”。 以此为标准定义出的时间标准称为原子时秒。
133
3、协调世界时（UTC）秒： 协调世界时“秒”是原子时和世界时折 中的产物，即用闰秒的方法来对天文时进 行修正。这样，国际上则可采用协调世界 时来发送时间标准，既摆脱了天文定义， 又使准确度提高4—5个数量级。现在，各 国标准时号发播台所发送的就是世界协调 时，我国的中国计量科学院、陕西天文台、 上海天文台都建立了地方原子时，参加了 国际原子时（ATI），与全世界200多台原 子钟连网进行加权修正，作为我国时间标 准由中央人民广播电台发布。
现在已明确:时间标准和频率标准具有同一 性，可以用时间标准导出频率标准，也可 由频率标准导出时间标准，故通常统称为 时频标准。

中国计量科学研究院时间频率基准时间与频率的精准测量是现代科技发展的重要基础，对于国家经济建设和国防安全具有重大意义。

中国计量科学研究院在时间频率基准的研究与建立上做出了突出贡献。

本文将详细介绍中国计量科学研究院在时间频率基准方面的研究成果。

一、中国计量科学研究院简介中国计量科学研究院（National Institute of Metrology, China，简称NIM）成立于1955年，是我国计量科学研究领域的权威机构，主要负责国家计量基标准和量值传递工作，为我国国民经济和社会发展提供重要技术支撑。

二、时间频率基准的重要性时间频率是国际单位制（SI）七个基本单位之一，对于科学技术进步和国家利益具有重要意义。

时间频率基准的建立和保持，直接关系到国家科技、经济、国防等领域的发展。

三、中国计量科学研究院在时间频率基准方面的研究1.建立我国原子时标中国计量科学研究院从20世纪70年代开始研究原子时，经过几十年的努力，成功建立了我国自己的原子时标——中国原子时（CAO）。

中国原子时具有国际一流水平，为我国时间频率基准的研究和应用奠定了基础。

2.建立光纤时间频率传递系统为满足远程时间频率同步需求，中国计量科学研究院成功研发了光纤时间频率传递系统。

该系统利用光纤作为传输介质，具有传输距离远、同步精度高等优点，为我国远程时间频率同步提供了重要技术手段。

3.开展卫星导航时间同步研究中国计量科学研究院积极参与卫星导航时间同步研究，为我国北斗导航系统提供高精度时间同步技术支持。

通过地面时间频率基准与卫星时间同步，实现了全球范围内的高精度时间同步。

4.国际合作与交流中国计量科学研究院积极开展国际合作与交流，与世界各国时间频率研究机构保持紧密合作关系，共同推动全球时间频率基准的进步。

四、总结中国计量科学研究院在时间频率基准领域的研究成果，为我国科技、经济、国防等领域的发展提供了有力保障。

测频率的方法在日常生活和科学研究中，测量频率是一项非常重要的工作。

频率是指在单位时间内发生的事件次数，它可以用来描述各种周期性现象，如声音的频率、电磁波的频率等。

在不同的领域，测量频率的方法也各有不同，下面将介绍几种常见的测频率的方法。

首先，最常见的测频率的方法之一是使用频率计。

频率计是一种专门用来测量频率的仪器，它可以通过不同的传感器或探头来接收信号，并将其转换成频率显示在仪器的屏幕上。

使用频率计可以快速、准确地测量信号的频率，适用于各种频率范围的测量任务。

其次，另一种常见的测频率的方法是使用示波器。

示波器是一种可以显示信号波形的仪器，通过观察波形的周期来确定信号的频率。

示波器可以直观地显示信号的频率特征，适用于需要观察信号波形的测量任务。

此外，还可以使用频谱分析仪来测量频率。

频谱分析仪是一种可以将信号分解成不同频率成分的仪器，通过观察信号的频谱图来确定信号的频率。

频谱分析仪可以帮助我们了解信号的频率分布特征，适用于需要分析信号频谱的测量任务。

除了以上介绍的仪器外，还可以通过数学方法来测量频率。

例如，可以利用傅里叶变换将信号从时域转换到频域，通过观察频谱图来确定信号的频率成分。

数学方法可以帮助我们深入理解信号的频率特征，适用于需要进行信号处理和分析的测量任务。

综上所述，测量频率是一项重要的工作，在不同的测量任务中可以选择不同的方法来进行测量。

通过使用频率计、示波器、频谱分析仪以及数学方法，可以快速、准确地测量信号的频率，为科学研究和工程应用提供有力的支持。

希望以上介绍的测频率的方法对大家有所帮助。

物理实验测量物体的频率频率是描述物体振动或周期性运动特征的重要物理量，它在物理实验中具有广泛的应用。

本文将介绍物理实验中测量物体频率的方法。

一、引言在物理学中，频率是指单位时间内某一运动的周期性重复次数。

在物体振动或周期性运动的实验中，我们常需要测量其频率，以便更好地理解物体的运动特性和相应理论模型。

测量物体的频率是物理实验中常见的任务，但也需要一定的技巧和适当的仪器。

二、计数法测量频率计数法是最简单且常见的测量频率的方法之一。

通过计数一定时间内运动次数来确定频率。

1. 实验装置与操作步骤a. 准备一个具有周期性运动的物体，例如摆钟、摆锤等。

b. 使用计时器记录物体振动的次数，同时记录测量的时间间隔。

c. 根据测量的次数和时间间隔，计算频率。

2. 注意事项a. 时间间隔应足够长，以保证测量的结果具有较高的准确性。

b. 重复多次测量，取平均值以提高结果的可靠性。

c. 注意选择合适的计时器，最好使用精确度较高的设备。

三、光电法测量频率在一些实验中，特别是涉及高频率运动的情况下，计数法可能不太适用。

这时可以采用光电法进行频率测量。

1. 实验装置与操作步骤a. 准备一个具有周期性运动的物体。

b. 使用光电传感器将物体运动转化为光电信号。

c. 通过光电传感器输出的信号，使用计时器或频率计进行测量和计算。

2. 注意事项a. 光电传感器应正确安装，使得物体运动能够准确地转化为光电信号。

b. 计时器或频率计的选择要与光电传感器配合使用，保证测量结果的准确性。

四、示波器法测量频率示波器是物理实验中常见的测量频率的设备，它能够直观地显示物体的振动或周期性运动。

1. 实验装置与操作步骤a. 准备一个具有周期性运动的物体。

b. 将示波器与物体连接，并调整示波器的参数和触发模式，使其能够稳定地显示物体的振动或运动曲线。

c. 通过示波器的时间基准和测量工具，测量和计算频率。

2. 注意事项a. 示波器参数的调整要根据实验需求进行，以获得更好的测量结果。
