水暖安装基本知识
水暖安装基本知识水暖安装是指在建筑物内安装水管、排水管、热水器、水龙头等设备的过程。
水暖安装是建筑物内部的重要工程，它关系到建筑物的使用效果和安全性。
以下是水暖安装的基本知识。
1.水管的选择水管的选择应根据建筑物的用途和水质情况来选择。
一般来说，住宅用水管可以选择PVC管或PE管，而商业用水管则需要选择更耐用的铜管或不锈钢管。
2.水管的安装水管的安装应遵循以下原则：管道应尽量直线，避免弯曲；管道应有一定的坡度，以便排水；管道应有足够的支撑，以避免管道振动和破裂；管道应有阀门和排气阀，以便维修和排气。
3.排水管的选择和安装排水管的选择应根据建筑物的用途和排水量来选择。
一般来说，住宅排水管可以选择PVC管或PE管，而商业排水管则需要选择更耐用的铸铁管或不锈钢管。
排水管的安装应遵循以下原则：管道应尽量直线，避免弯曲；管道应有一定的坡度，以便排水；管道应有足够的支撑，以避免管道振动和破裂；管道应有排气阀，以便排气。
4.热水器的选择和安装热水器的选择应根据建筑物的用途和热水需求来选择。
一般来说，住宅可以选择燃气热水器或电热水器，而商业则需要选择更大容量的热水器。
热水器的安装应遵循以下原则：热水器应安装在通风良好的地方，以便排放燃气或烟气；热水器应有足够的支撑，以避免热水器倾斜或破裂；热水器应有阀门和安全阀，以便维修和排气。
5.水龙头的选择和安装水龙头的选择应根据建筑物的用途和水质情况来选择。
一般来说，住宅可以选择铜质水龙头或不锈钢水龙头，而商业则需要选择更耐用的铸铁水龙头。
水龙头的安装应遵循以下原则：水龙头应安装在易于操作的位置，以便使用；水龙头应有足够的支撑，以避免水龙头倾斜或破裂；水龙头应有阀门，以便维修和关闭水源。
水暖安装是建筑物内部的重要工程，它关系到建筑物的使用效果和安全性。
在进行水暖安装时，应根据建筑物的用途和水质情况来选择合适的材料和设备，并遵循安装原则，以确保水暖系统的正常运行和安全性。
《安装工程造价》(上)水暖(1)
第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
首先，查看施工图比例，并复核。
De110：从PL-1立管中心量至清扫口中心的位置。
为：4.4mDe75：从排水横管上1＃三通（De110×De75）处量至小便槽处的2＃三通及小便槽内两个De75的地漏间之长为：2.7m+2m＝4.7m，再从PL-1立管中心量至3＃三通处为：0.6m，两处之和为4.7m+0.6m＝5.3m。
De50：从3#三通处量至最远的地漏处为：2.8m，从3＃三通量至排水栓处为：0.5m，两处之和为：2.8m+0.5m＝3.3m。
（2）垂直管计算：根据系统图标注的标高，进行计算。
系统图上切忌用比例尺量计。
如图1-4某卫生间的平面图中的给水系统，计算垂直管道的长度时，依据系统图中管标注的管径和标高进行计算。
JL-1中：De25=（2-0.8）+（2-0.9）=2.3 mJL-2中：De25=（1.2-0.8）+（1.2-0.8）=0.8m合计：De25：3.1m（工程量：0.31）2 图1-2图1-33图1-4 六、管道消毒、冲洗 1、定额单位：100m2、计算，按定额划分汇总，定额分为DN50、DN100、DN200、DN300、、、、按段划分，那么将DN15～DN50归为一个定额子目即DN50；DN65～DN100归为一个定额子目即DN100，其他依此类推。
水暖管道施工工艺
水暖管道施工工艺一、引言水暖管道施工工艺是指在建筑物内进行水供暖、供水、排水等管道系统的安装和维护过程。
正确的施工工艺可以保证管道系统的安全性、可靠性和长期可持续运行。
本文将重点介绍水暖管道施工的关键步骤和要点。
二、材料准备1. 选材在进行水暖管道施工前，需要根据具体工程需求选择合适的材料。
常用的管材包括铜管、钢管和塑料管等。
不同的管道系统要求使用不同的管材，需根据实际情况进行判断和选择。
2. 管件准备除了管材，还需要准备各种连接管件、阀门和弯头等。
管件的材质、规格和质量必须符合相关标准要求，以确保施工质量和系统性能。
三、施工步骤1. 施工准备在正式进行施工前，需要对施工现场进行准备工作。
确保施工区域的环境清洁，清除障碍物，为施工人员提供良好的工作条件。
同时，检查施工图纸和设计方案，熟悉工程要求和施工流程。
2. 定位和布线根据设计方案，确定水暖管道的走向和布局。
使用测量仪器和工具，对管道的位置进行精确定位，并进行标记。
在墙壁、地面和天花板上进行合理布线，确保管道的美观和工程质量。
3. 管道切割和连接根据准确的测量结果和布线，使用适当的工具对管材进行切割和修整。
根据施工要求，选择合适的连接方式进行管道连接。
常见的连接方式包括焊接、螺纹连接和压力连接等。
在连接过程中，严格按照相关标准和要求进行操作，确保连接牢固、密封性好。
4. 排水和放气在水暖管道施工完成后，需要进行排水和放气。
通过打开排污阀门和放气阀门，将管道内的杂质、气体和水分排除，清洗管道系统，并确保无漏水和无气阻。
5. 绝缘和保护为了保证水暖管道系统的安全和可靠运行，需要进行绝缘和保护工作。
根据实际情况，对管道进行绝缘处理，保护管道免受外界环境的影响和损坏。
常用的绝缘材料包括泡沫塑料、橡胶和玻璃纤维等。
6. 测试和调试完成施工后，需进行系统测试和调试工作。
通过打开阀门、调整流量和压力等参数，对管道系统进行全面检查和测试。
确保各个部位的连接紧固，水流畅通，系统运行正常。

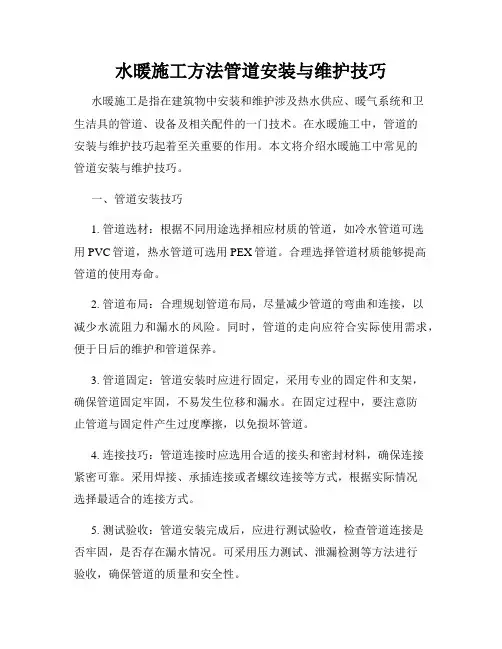

水暖施工方法管道安装与维护技巧
水暖施工方法管道安装与维护技巧水暖施工是指在建筑物中安装和维护涉及热水供应、暖气系统和卫生洁具的管道、设备及相关配件的一门技术。
在水暖施工中，管道的安装与维护技巧起着至关重要的作用。
本文将介绍水暖施工中常见的管道安装与维护技巧。
一、管道安装技巧1. 管道选材：根据不同用途选择相应材质的管道，如冷水管道可选用PVC管道，热水管道可选用PEX管道。
合理选择管道材质能够提高管道的使用寿命。
2. 管道布局：合理规划管道布局，尽量减少管道的弯曲和连接，以减少水流阻力和漏水的风险。
同时，管道的走向应符合实际使用需求，便于日后的维护和管道保养。
3. 管道固定：管道安装时应进行固定，采用专业的固定件和支架，确保管道固定牢固，不易发生位移和漏水。
在固定过程中，要注意防止管道与固定件产生过度摩擦，以免损坏管道。
4. 连接技巧：管道连接时应选用合适的接头和密封材料，确保连接紧密可靠。
采用焊接、承插连接或者螺纹连接等方式，根据实际情况选择最适合的连接方式。
5. 测试验收：管道安装完成后，应进行测试验收，检查管道连接是否牢固，是否存在漏水情况。
可采用压力测试、泄漏检测等方法进行验收，确保管道的质量和安全性。
二、管道维护技巧1. 定期检查：定期检查管道的运行状态和连接情况，以及阀门、流量计等设备是否正常运行。
发现问题及时处理，防止小问题演变成大故障。
2. 清洗管道：定期清洗管道和设备，防止管道内壁结垢和异物堆积，影响水质和水流畅通。
可采用专业的清洗剂和工具进行清洗，注意保护管道内部的涂层和防腐层。
3. 流水保养：长时间不使用的管道，应保持流水状态，以防止管道内积存的水垢和杂质对管道造成腐蚀和堵塞。
流水保养可通过定期开启和关闭阀门实现。
4. 防冻措施：在寒冷地区或者寒冷季节，要采取防冻措施，防止管道结冰和破裂。
可以采用保温材料包裹管道，增加管道的保温性能，或者通过外部加热设备保持管道温度。
5. 定期维修：定期对管道进行维修保养，更换老化和损坏的配件，修复漏水和堵塞等问题。
管道的分类
第一章 管道工程基本知识
Байду номын сангаас
第三节 管道的分类
与常温下的温度接近。
2、低温管道 低温管道是指输送的介质温度在-40 ℃以下的管道。 3、中温管道 中温管道是指工作温度在121~450 ℃的管道。 4、高温管道 高温管道是指工作温度超过450 ℃的管道。 四、按介质的性质分类
具体分为水、汽介质管道；腐蚀性介质管道；化学危险品介 质管道；易凝固、易沉淀介质管道；粉粒介质管道等。
第一章 管道工程基本知识
第三节 管道的分类
第三节 管道的分类
一、按管道的基本特征和服务对象分类
1、水暖管道
水暖管道是为生活或是为了改变劳动卫生条件而输送介质的 管道。
水暖管道，通常也称为暖卫管道、卫生管道，常与卫生器具 相连接，是为生活服务的。这种管道最常见，例如上下水管 道和采暖管道。
2、工业管道
工业管道是为生产输送介质的管道，一般与生产设备相连接， 是1为9:34生:13产服务的。这种管道的种类较多，如氧气、乙炔
第一章 管道工程基本知识
第三节 管道的分类
煤气、氢气、氮气、压缩空气、燃料油等介质的管道。
工业管道又可分为工艺管道和动力管道两种。
（1）工艺管道 一般是指直接为产品生产输送主要物料（介质）的管道，所 以也称为物料管道，如酱油厂输送豆饼颗粒的管道。
19:34:13
（2）动力管道 是指为生产设备输送的介质是动力媒介物的管道。例如压缩 空气管道、生产蒸汽管道等。
二、按介质的压力分类
1、工业管道按公称压力不同分为低压管道、中压管道、高压 管1道9:34、:13超高压管道。
第一章 管道工程基本知识
第三节 管道的分类
2、水暖管道属于低压管道。公称压力小于2.5MPa。
水暖管道工程施工
水暖管道工程施工一、引言水暖管道工程是指在建筑物或其他场所内安装水供暖设备的过程。
水暖管道工程的施工非常重要，直接关系到建筑物内部的供水供暖质量和安全。
本文将从水暖管道工程施工的流程、步骤、注意事项等方面进行详细介绍。
二、施工前准备工作1. 设计方案确认在进行水暖管道工程施工前，必须要确认建筑设计方案，包括建筑物内部的布局、管道走向、水供暖设备位置等，以便进行施工的定位和布局。
2. 材料采购根据设计方案确定需要的管材、管件、阀门、连接件等材料并进行采购，确保施工过程中材料的质量和数量。
3. 施工人员培训确保施工人员具备相关技术和操作能力，进行必要的培训和指导，以保证施工质量。
4. 施工设备准备准备好所需的施工设备，如切管机、螺纹机、电热熔机等，以便顺利进行施工作业。
5. 安全措施在进行水暖管道工程施工前，要做好安全防护工作，如佩戴安全帽、护目镜、手套等，确保施工过程中的安全。
三、施工流程1. 管道布局根据设计要求，在建筑物内部确定水暖管道的布局，包括水管走向、管道连接点的位置等。
2. 管道预留根据布局确定好的管道走向，进行管道预留工作，包括在墙体、地面等处留下管道通道的位置和尺寸。
3. 管道安装根据管道布局和预留，安装水暖管道，包括管材、管件的连接、固定等工作。
4. 阀门安装在水暖管道的适当位置安装阀门，以便控制水流量和方向。
5. 设备安装安装水供暖设备，如热水器、暖气片等，连接水暖管道，并进行必要的试压检测。
6. 终端连接进行水暖管道的终端连接，包括安装龙头、喷头等水龙头设备，以确保水流畅通。
7. 系统调试进行水暖管道系统的调试工作，确保供水供暖设备正常运行，无漏水、漏气等现象。
四、施工注意事项1. 施工质量水暖管道工程的施工质量直接关系到建筑物内部的供水供暖质量和安全，必须确保施工质量合格。
2. 安全防护在进行水暖管道工程施工时，必须做好安全防护工作，确保施工人员的人身安全。
3. 施工环境施工环境要保持清洁、整洁，材料、设备要摆放整齐，以便顺利进行施工作业。
水暖系统管道安装基础知识
水暖系统管道安装基础知识一、引言水暖系统管道的安装是构建完整水暖系统的基础，这不仅关系到居民生活中的用水、供暖等基本需求，也直接关系到建筑物的安全和舒适性。
本文将介绍水暖系统管道安装的基础知识，包括管道材料的选择、管道布局的注意事项、管道连接的方法等。
二、管道材料的选择1. 金属管材金属管材是水暖系统中常用的一种材料，常见的金属管材有铜管、钢管等。
铜管具有导热性能好、耐腐蚀性能强的特点，适用于供水、供暖等系统的管道。
钢管则常用于工业领域的大型供暖系统。
2. 塑料管材塑料管材由于价格相对较低、重量轻、施工方便等优点，逐渐成为水暖系统中的主流材料。
常见的塑料管材有聚氯乙烯（PVC）管、交联聚乙烯（PEX）管等。
PVC管适用于冷水管道，PEX管则适用于冷热水管道。
三、管道布局的注意事项1. 管道走向在水暖系统管道的布局中，应尽量避免直接过梁、墙等结构物，以免影响施工和维护。
同时，管道的走向应合理，考虑到水的自然流动特性，保证水能顺利流向需要供水或供暖的区域。
2. 管道支撑为了保证管道的稳定性和安全性，管道的支撑应符合相关标准。
常见的管道支撑方式有吊架、固定架等，其选择应根据管道的材料和使用环境来确定。
四、管道连接的方法1. 焊接连接对于金属管材的连接，常用的方法是焊接连接。
铜管的焊接连接一般采用铜焊条或铜焊丝，通过加热将两段管材熔接在一起。
钢管的焊接连接则常用电弧焊、气焊等方法。
2. 管件连接管件连接是常见的一种连接方式，可用于金属管材和塑料管材的连接。
常见的管件包括弯头、三通、四通等，通过与管材配合使用，可实现管道的分支和转向。
3. 接头连接接头连接是用于塑料管材的一种连接方式，常用的接头有快速接头、压缩接头等。
这种连接方式不需要使用焊接工具，施工方便快捷。
五、管道测试与维护在管道安装完成后，需要进行测试以确保管道的质量和安全性。
常用的测试方法包括压力测试和泄漏测试。
测试完成后，还需要定期进行管道的维护和保养，对于有腐蚀、漏水等问题的管道及时修复或更换。
水暖基础知识
• 如何防止地热地面裂缝？ 1.地热管上砂浆保护层厚度需要保持20mm，并且厚薄均匀； 2.砂浆保护层浇筑后，在水泥砂浆终凝前抹面要做完做好； 3.水泥砂浆保护层中加入阻裂剂防止裂缝； 4.超过12m2以上房间，四周地面要留5mm宽、10mm深的伸缩缝，缝中灌入软防水油膏； 5.根据水泥收缩性能，大房间要预留收缩量； 6.地热面积在30m2以上时，需要在水泥砂浆保护层中设伸缩缝； 7.与墙、柱的交界处，应填充厚度不小于10mm的软质闭孔泡沫塑料。
室内给水冷热水管
不同PPR管道热膨胀系数不同，不推荐两种品牌的水管连接。 PPR管长期受紫外线照射容易老化降解，如安装户外或阳光 直射处必须包扎深色保护层。
室内排水
• 存水弯是为了在卫生器具排水管上或卫生器具内部设置一定高度的水柱，以防止排水 管道系统中的气体窜入室内的附件，存水弯内一定高度的水柱称为水封。
给水铸铁管管件
• 用于给水工程的铸铁管称为给水铸铁管。与钢管相比，给水铸铁管具有耐腐 蚀、造价低、使用寿命长等优点，多用于管径大于75mm的埋地管道；其缺点 是材质较脆、重量大，不便运输。
• 给水铸铁管常用承插口连接和法兰连接。
室内给水冷热水管
• PPB：俗称热熔管，在施工中采用熔接技术。无毒、质轻、耐压、耐腐蚀。一 般来说不但使用于冷水管道，也适用于热水管道、纯净饮用水管道。
PVC-C可用冷水、热水输送，热水可在80 ℃。
给水用聚乙烯管（PE）适用于不超于温度40 ℃。
室内排水
UPVC排水管即硬聚氯乙烯管。 硬聚氯乙烯管材、硬聚氯乙烯管件根据连接方式分为胶粘剂连接型管件、弹性密 封圈连接型管件。
三角阀的作用
• 三角阀有冷热两种，并且以蓝红标志区分。 • 三角阀的作用：1.转接内外出水口；2.水压大，三角阀可以调节关小一点，，
室内给水冷热水管
不同PPR管道热膨胀系数不同，不推荐两种品牌的水管连接。 PPR管长期受紫外线照射容易老化降解，如安装户外或阳光 直射处必须包扎深色保护层。
室内排水
• 存水弯是为了在卫生器具排水管上或卫生器具内部设置一定高度的水柱，以防止排水 管道系统中的气体窜入室内的附件，存水弯内一定高度的水柱称为水封。
给水铸铁管管件
• 用于给水工程的铸铁管称为给水铸铁管。与钢管相比，给水铸铁管具有耐腐 蚀、造价低、使用寿命长等优点，多用于管径大于75mm的埋地管道；其缺点 是材质较脆、重量大，不便运输。
• 给水铸铁管常用承插口连接和法兰连接。
室内给水冷热水管
• PPB：俗称热熔管，在施工中采用熔接技术。无毒、质轻、耐压、耐腐蚀。一 般来说不但使用于冷水管道，也适用于热水管道、纯净饮用水管道。
PVC-C可用冷水、热水输送，热水可在80 ℃。
给水用聚乙烯管（PE）适用于不超于温度40 ℃。
室内排水
UPVC排水管即硬聚氯乙烯管。 硬聚氯乙烯管材、硬聚氯乙烯管件根据连接方式分为胶粘剂连接型管件、弹性密 封圈连接型管件。
三角阀的作用
• 三角阀有冷热两种，并且以蓝红标志区分。 • 三角阀的作用：1.转接内外出水口；2.水压大，三角阀可以调节关小一点，，
电工-水暖工基础知识
电工-水暖工基础知识作者: 日期:室内给水系统安装一、施工准备(一) 材料要求1 •给水管材料的质量要求(1) 室内给水系统管材应符合设计要求。
(2) 给水管道必须采用与管材相适应的管件。
(3) 生活给水系统所涉及的材料必须达到饮用水卫生标准。
(4) 管材及阀门应有符合国家或部门现行标准的技术质量鉴定文件或产品合格证。
钢管表面不能有显著锈蚀、凹陷和扭曲等疵病，通常管壁厚度3. 5 mm时，钢管表面不准有0. 5 mm深的伤痕；管壁厚度3. 5 mm时，伤痕深不准超过 1 mm。
(5) 管道、管件、配件和阀件在使用前应进行外观检查：1) 对于钢管，要求其表面无裂纹、缩孔、夹渣、折叠、重皮等缺陷，管壁不能有麻点及超过壁厚负偏差的锈蚀或凹陷。
2) 铸铁管内外表面不得有裂纹、冷隔、瘪陷和错位等缺陷，且承插口部位不得有粘砂及凸起，承口根部不得有凹陷，其他部分不得有大于 2 mm厚的粘砂及大于5 mm的凸起或凹陷。
3) 铜管的纵向划痕深度不大于O. 3 mm,横向的凸出高度或凹入深度不大于O. 35 mm，面积不超过管子表面积的0. 5%4) 镀锌钢管用螺纹法兰，其规格及压力等级应符合铸铁螺纹法兰标准，法兰材质为灰口铸铁，法兰表面应光滑，不得有气泡、裂纹、斑点、毛刺及其他降低法兰强度和连接可靠性的缺陷。
法兰端面应垂直于螺纹中心线。
5) 塑料管和复合管的管材和管件的内外壁应光滑平整，无气泡、裂口、裂纹、脱皮，且色泽基本一致。
6) 水表表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整。
2 .管道接口材料的质量要求(1) 法兰连接垫料及螺栓1) 法兰垫片一般采用橡胶板，其质地应柔软，无老化变质现象，表面不应有折损、皱纹等缺陷。
2) 螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷。
螺栓与螺母应配合良好，无松动或卡涩现象。
3) 铸铁给水管承插接口材料：①油麻应是在95%的汽油和5%的石油沥青中浸透晾干的线麻。
②水泥用不低于42. 5等级的硅酸盐水泥或矿渣硅酸盐水泥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

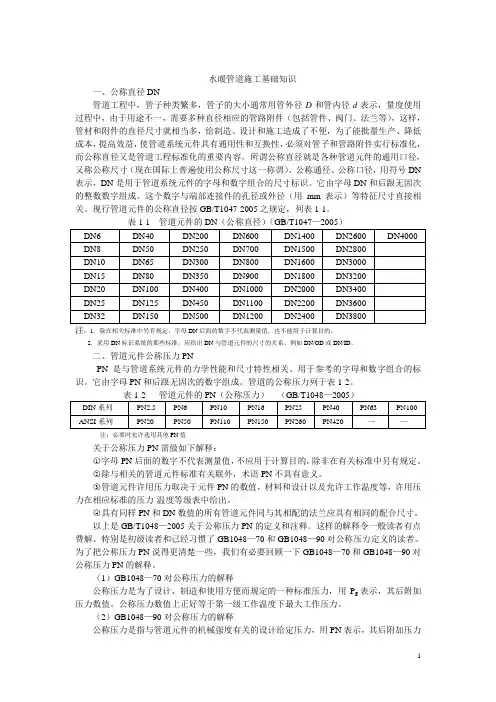

第一章水暖管道施工基础知识第一节管道系统元件DN及PN一、公称直径DN管道工程中，管子种类繁多，管子的大小通常用管外径D和管内径d表示，量度使用过程中，由于用途不一，需要多种直径相应的管路附件（包括管件、阀门、法兰等），这样，管材和附件的直径尺寸就相当多，给制造、设计和施工造成了不便，为了能批量生产、降低成本，提高效益，使管道系统元件具有通用性和互换性，必须对管子和管路附件实行标准化，而公称直径又是管道工程标准化的重要内容。

所谓公称直径就是各种管道元件的通用口径，又称公称尺寸（现在国际上普遍使用公称尺寸这一称谓）、公称通径、公称口径，用符号DN 表示，DN是用于管道系统元件的字母和数字组合的尺寸标识。
它由字母DN和后跟无因次的整数数字组成。
这个数字与端部连接件的孔径或外径（用mm表示）等特征尺寸直接相关。
现行管道元件的公称直径按GB/T1047-2005之规定，列表1-1。
表1-1 管道元件的DN（公称直径）（GB/T1047—2005）注：1．除在相关标准中另有规定，字母DN后面的数字不代表测量值，也不能用于计算目的。
2．采用DN标识系统的那些标准，应给出DN与管道元件的尺寸的关系，例如DN/OD或DN/ID。
二、管道元件公称压力PNPN是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。
它由字母PN和后跟无因次的数字组成。
管道的公称压力列于表1-2。
表1-2 管道元件的PN（公称压力）（GB/T1048—2005）DIN系列PN2.5 PN6 PN10 PN16 PN25 PN40 PN63 PN100 ANSI系列PN20 PN50 PN110 PN150 PN260 PN420 ——注：必要时允许选用其他PN值关于公称压力PN需做如下解释：○1字母PN后面的数字不代表测量值，不应用于计算目的，除非在有关标准中另有规定。
○2除与相关的管道元件标准有关联外，术语PN不具有意义。
○3管道元件许用压力取决于元件PN的数值，材料和设计以及允许工作温度等，许用压力在相应标准的压力-温度等级表中给出。
○4具有同样PN和DN数值的所有管道元件同与其相配的法兰应具有相同的配合尺寸。
以上是GB/T1048—2005关于公称压力PN的定义和注释。
这样的解释令一般读者有点费解。
特别是初级读者和已经习惯了GB1048—70和GB1048—90对公称压力定义的读者。
为了把公称压力PN说得更清楚一些，我们有必要回顾一下GB1048—70和GB1048—90对公称压力PN的解释。
（1）GB1048—70对公称压力的解释公称压力是为了设计、制造和使用方便而规定的一种标准压力，用P g表示，其后附加压力数值。
公称压力数值上正好等于第一级工作温度下最大工作压力。
（2）GB1048—90对公称压力的解释公称压力是指与管道元件的机械强度有关的设计给定压力，用PN表示，其后附加压力数值，单位是MPa。
如公称压力4.0MPa，记为PN4.0MPa。
通过以上比较，毫无疑问GB/T1048—2005关于公称压力PN的定义和注释是严谨而抽象的。
我们可以这样理解：PN是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识，数值上等于基准温度下最大允许工作压力。
不同材料的制品，其基准温度不同。
塑料制品的基准温度为20℃，碳钢制品的基准温度是200℃，合金钢制品的基准温度是250℃，铜制品的基准温度是120℃，铸铁制品的基准温度是120℃。
公称压力PN 对应于准温度下的最大允许的工作压力见表1-3。
表1-3 公称压力PN对应于基准温度下的最大允许工作压力第二节热塑性塑料管材公称外径、公称压力、通用壁厚塑料加热后软化具有可塑性，可制成多种形状的制品，冷却后又结硬，可多次加热，反复成型，这类塑料是热塑性塑料。
常用的热塑性塑料有聚氯乙烯、聚酰胺、聚四氟乙烯、有机玻璃等。
用热塑性塑料制成的管子是热塑性塑料管。
常用的热塑性塑料管有：硬聚氯乙烯塑料管、聚乙烯管、聚丙烯管、聚丁烯管、丙烯腈——丁二烯——苯乙烯（ABS）塑料管等。
一、流体输送用热塑性塑料管材公称外径、公称压力1．术语（1）公称外径d n管材或管件插口外径的规定数值，单位为mm。
在热塑性塑料管材系统中，它适用于除法兰和用螺纹尺寸表示的部件外的所有热塑性塑料管道系统部件。
为便于参考采用整数值。
公称外径是管材产品标准中规定的最小平均外径d em，min。
（2）外径d e1）平均外径d em。
管材或管件插口端任意横断面的外圆周长除以π，并向大圆整到0.1mm 得到的数值。
2）最小平均外径d em，min。
在管材产品标准中规定的平均外径的最小允许值，数值上等于公称外径d n。
（3）压力1）公称压力PN。
公称压力PN是与管道系统部件的力学性能相关用于参考的标识。
是指管材在温度为20℃时，最大的允许工作压力。
2）最大允许工作压力P PMS。
考虑总体使用（设计）系数C后确定的管材允许压力，单位为MPa。
3）工作压力。
系统设计输送介质的压力。
σ（4）置信下限LCLσ是一个用于评价材料性能的应力值，指该材料制造的管材在20℃、50年置信下限LCL的内水压下，置信度为97.5%时，预测的长期强度的置信下限，单位为MPa。
（5）最小要求强度MRSσ的值按GB/T321的R10或R20系列最小要求强度MRS是将20℃、50年置信下限LCLσ的值小于向下圆整到最接近的一个优先数得到的应力值，单位为MPa。
当置信下限LCLσ大于等于10MPa时，按R20系列圆整。
MRS是单位10MPa时，按R10系列圆整，当LCL为MPa的环应力值。
（6）总体使用（设计）系数C总体使用（设计）系数C是一个大于1的数值，它的大小考虑了使用条件和管路其他附件的特性对管系的影响，是在置信下限所包含因素之外考虑的管系的安全裕度。
（7）温度1）设计温度T D。
水输送系统温度的设计值，单位为℃。
2）最高设计温度T max。
仅在短期内出现的设计温度T D的最高值。
3）故障温度T mal。
当控制系统出现异常时，可能出现的超过控制极限的最高温度。
2．公称外径d n 、公称压力PN、最小要求强度MRS的选定（1）公称外径d n公称外径d n 应从表1-4中选定。
（2）公称压力PN公称压力PN 应从表1-5中选定。
（3）最小要求强度MRS最小要求强度MRS 应从表1-6中选定。
二、热塑性塑料管材通用壁厚 1．术语 （1）壁厚1）公称壁厚e n 。
用于表示管材壁厚的一个数值，单位为mm 。
它等于任一点最小允许壁厚e y ，min 经圆整后的数值。
2）任意一点壁厚e y 。
管材或管件上任意一点测得的壁厚 。
3）最小壁厚e min 。
管材或管件圆周上任意一点壁厚的规定最小值。
4）最大壁厚e max 。
管材或管件圆周上任意一点壁厚的规定最大值。
（2）设计应力s σ在规定条件下的允许应力，等于最小要求强度（单位为MPa ）除以总体使用系数C 。
CMRSs =σ （1-1） （3）标准尺寸比SDR管材的公称外径与公称壁厚的比值，按公式SDR=d n /e n 计算并按一定规则圆整。
SDR 由公式（1-2）、（1-3）之一计算。
12+⨯⨯=PMSP C MRSSDR (1-2)或 12+⨯=PMSsP SDR σ (1-3) 式中 d n ——管材公称外径，mm ； e n ——管材公称壁厚，mm ； MRS ——最小要求强度，MPa ； P PMS ——最大允许工作压力，MPa ； C ——总体使用(设计)系数；s σ——设计应力，MPa 。
给定SDR 的值，用产品标准中规定的MRS 和C 可以按（1-4）、（1-5）计算出最大允许工作压力P PMS 。
()12-⨯⨯=SDR C MRSP PMS (1-4)或 ()12-⨯=SDR P sPMS σ (1-5)（4）管材系列S管材系列简称管系列，用S 表示，是一个与公称外径和公称壁厚有关的无量纲数值，按下式计算： nnn e e d SDR S 221-=-=（1-6） 对于压力管管系列S 可表达为： PS σ=（1-7）式中 σ——诱导应力，MPa ；P ——内压，MPa 。
（5）静液压应力σ管材充满有压液体时，管壁所受到的应力，单位为MPa ，它与压力、壁厚和外径的关系：()ee d Pe 2-=σ （1-8）式中 P ——管道静液压力，MPa ； d e ——管材的外径，mm ； e ——管材的壁厚，mm 。
2．壁厚值的计算热塑性塑料压力管由下面二个公式之一计算： PPd e nn +=σ2 （1-9）12+=S d e nn （1-10）式中 e n ——公称壁厚，mm ； d n ——公称外径，mm ； σ——诱导应力，MPa ； P ——设计工作压力，MPa ； S ——管材系列数。
式（1-9）、（1-10）也适用于表达最大允许压力P PMS 以及设计应力s σ间的关系。
Pd Pe s nPMS n +=σ2 （1-11）三、热塑性塑料管材及管件的使用级别热塑性塑料管材及管件的使用条件分为5个级别，见表1-7，每一个级别均对应一个50年的设计寿命下的使用条件。
在一些地区因特殊的气候条件，也可以使用其他分级。
注 a 当时间和相关温度不止一个时，应当叠加处理。
由于系统在设计时间内不总是连续运行，所以对于50年的使用寿命来讲，实际操作时间并未累计到达50年，其他时间按20℃考虑。
b 仅在故障温度不超过65℃适用。
c 本标准仅适用于T o 、T max 、和T mal 的值都不超过表1-7中第5级的闭式系统。
第三节 塑料管道施工术语与代号一、术语1．给水塑料管道（1）给水用硬聚氯乙烯（PVC-U ）管以聚氯乙烯（PVC ）树脂为主要原料，加入了符合国家标准的管材所必需的添加剂组成的混合料（混合料中不允许加入增塑剂），经挤出成型的管材，记为PVC-U 管（2）氯化聚氯乙烯(PVC-C)管以氯化聚氯乙烯树脂(PVC-C)为主要原料，加入了为提高其加工性能而又符合国家标准所必需的添加剂经挤出成型的冷热水用管材，记为PVC-C管。
（3）给水用聚乙烯（PE）管1）聚乙烯混配料。
以聚乙烯基础树脂，加入必要的抗氧化剂、紫外线稳定剂和颜料制造而成的粒料。
2）给水用聚乙烯（PE）管。
给水用聚乙烯(PE)管是以聚乙烯混配料为主要原料，经挤出成型的管材，记为PE给水管。
（4）交联聚乙烯（PE-X）管以密度大于等于0.94g/cm3的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方法，使其线型的大分子交联成三维网状的大分子结构管。
通常记为PE-X管。
（5）耐热聚乙烯（PE-RT）管以乙烯和辛烯共聚制成的特殊的线型中密度乙烯共聚物，添加适量助剂，经挤出成形的热塑性管，记为PE-RT管。
