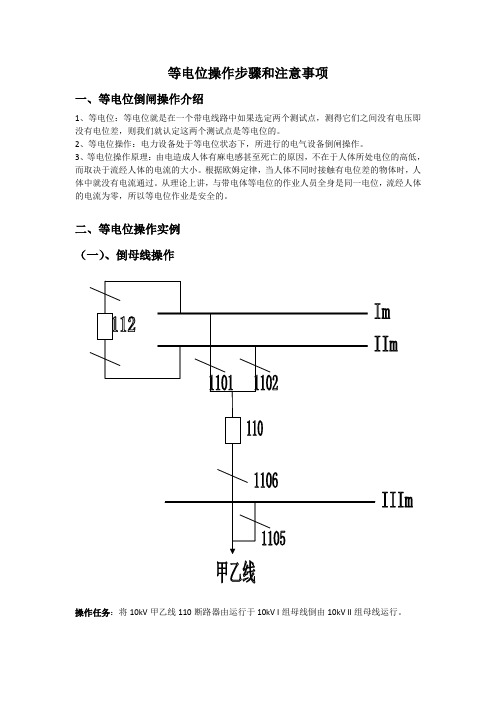

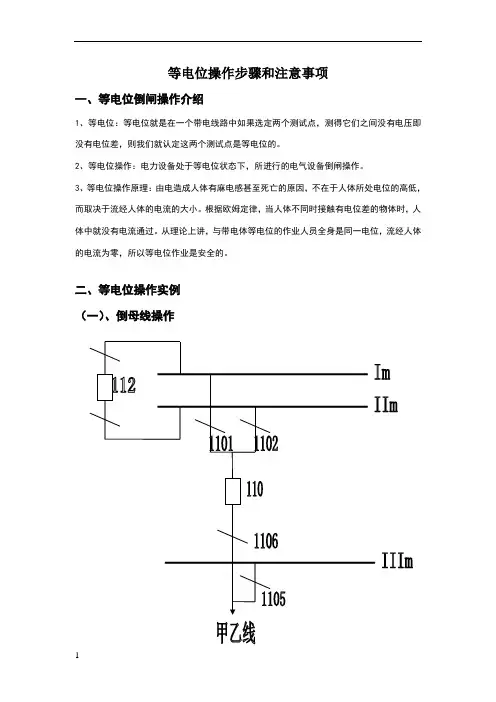

等电位操作步骤和注意事项

等电位操作步骤和注意事项一、等电位倒闸操作介绍1、等电位：等电位就是在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电位差，则我们就认定这两个测试点是等电位的。

2、等电位操作：电力设备处于等电位状态下，所进行的电气设备倒闸操作。

3、等电位操作原理：由电造成人体有麻电感甚至死亡的原因，不在于人体所处电位的高低，而取决于流经人体的电流的大小。

根据欧姆定律，当人体不同时接触有电位差的物体时，人体中就没有电流通过。

从理论上讲，与带电体等电位的作业人员全身是同一电位，流经人体的电流为零，所以等电位作业是安全的。

二、等电位操作实例（一）、倒母线操作操作任务：将10kV 甲乙线110断路器由运行于10kV I 组母线倒由10kV II 组母线运行。

运行方式：10kV甲乙线110断路器运行于10kV I组母线，10kV甲乙线1102隔离开关拉开，10kV母线112断路器运行，10kV I、II组母线并列运行。

操作步骤：1、确证10kV母联112断路器在合闸位置；2、取下10kV母联112断路器控制熔断器；3、合上10kV甲乙线1102隔离开关；4、拉开10kV甲乙线1101隔离开关；5、给上10kV母联112断路器控制熔断器。

6、操作完毕，汇报调度。

注意事项：倒母线前必须先合上母联断路器，并取下控制熔断器，以保证母线隔离开关在并、解列时满足等电位操作的要求；若倒母线操作过程中，由于某种原因使母联断路器分闸，此时母线隔离开关的分、合操作实质上是对两组母线进行带负荷解列、并列操作（即带负荷拉、合母线隔离开关），此时，因隔离开关无灭弧装置，会造成三相弧光短路。

因此，母联断路器在合闸位置取下其控制熔断器，使其不能跳闸，保证倒母线操作过程中，使母线隔离开关始终保持等电位操作，避免母线隔离开关带负荷拉、合闸引起弧光短路事故；倒母线操作过程中的涉及母线差动保护的调整，由现场操作人员根据现场规程执行。

（二）、旁路代供隔离故障线路断路器操作任务：10kV甲乙线110断路器跳闸回路断线，现场无法手动断开，由10kV旁路125断路器代供10kV甲乙线110断路器运行后，等电位操作拉开10kV甲乙线1106、1101隔离开关。

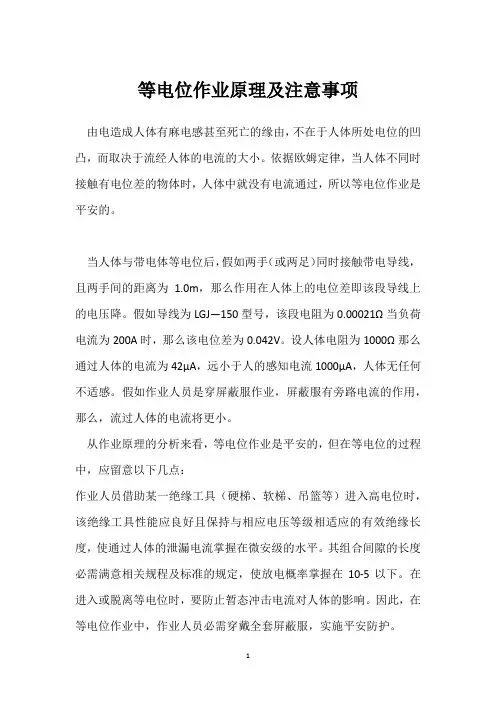

等电位作业原理及注意事项
由电造成人体有麻电感甚至死亡的缘由，不在于人体所处电位的凹凸，而取决于流经人体的电流的大小。

依据欧姆定律，当人体不同时接触有电位差的物体时，人体中就没有电流通过，所以等电位作业是平安的。

当人体与带电体等电位后，假如两手（或两足）同时接触带电导线，且两手间的距离为 1.0m，那么作用在人体上的电位差即该段导线上的电压降。

假如导线为LGJ—150型号，该段电阻为0.00021Ω当负荷电流为200A时，那么该电位差为0.042V。

设人体电阻为1000Ω那么通过人体的电流为42μA，远小于人的感知电流1000μA，人体无任何不适感。

假如作业人员是穿屏蔽服作业，屏蔽服有旁路电流的作用，那么，流过人体的电流将更小。

从作业原理的分析来看，等电位作业是平安的，但在等电位的过程中，应留意以下几点：
作业人员借助某一绝缘工具（硬梯、软梯、吊篮等）进入高电位时，该绝缘工具性能应良好且保持与相应电压等级相适应的有效绝缘长度，使通过人体的泄漏电流掌握在微安级的水平。

其组合间隙的长度必需满意相关规程及标准的规定，使放电概率掌握在10-5以下。

在进入或脱离等电位时，要防止暂态冲击电流对人体的影响。

因此，在等电位作业中，作业人员必需穿戴全套屏蔽服，实施平安防护。

等电位联结做法及注意事项等电位联结应根据规范要求，针对具体工程应确定那些需要等电位联结、确定合理、有效的联结方法。

等电位联结端子箱.总等电位联结需做等电位联结部件：电气系统进线配电箱（柜）的PE排、接地体或其引线、建筑物金属结构、公用设施的金属管道（如上、下水．热力、燃气等管道）。

局部等电位联结需做等电位联结部件：PE 母线或PE 干线、公用设施的金属管道、建筑物金属结构等各可导电部分连通。

电气系统进线配电箱（柜）的PE排、接地体或其引线的连接一般很少出问题，照图集施工就可。

需做局部等电位连接房间中如有PE线，则该PE线就应做等电位联结，反之如果无PE线时，该局部等电位联结就不得与其外的PE连接，因该处PE线有可能因别处的故障而带电位，即引入别处的电位。

等电位联结端子箱.金属结构的联结：在02D501-2图集中关于一般建筑物仅在图例中标明金属结构应与等电位部分相连接、及连接件的大样。

等电位联结端子箱.根据电气原理与金属结构做等电位联结的目的是利用结构钢筋网片形成法拉第笼式结构，结合该图集信息技术（IT）设备等部分的金属网片、铜带网就可推理对于建筑结构在需做等电位联结时，应该是等电位联结范围内的环状、网状钢筋网，因此金属结构在做等电位联结时应使联结范围内钢筋（梁柱或钢筋网片）做电气连接（即连接导通性应符合要求）。

这一点在具体实施中出现问题较多，在图集或规范修订时应给出一些具体、有效的做法。

金属管道等的联结：对该部分图集和规范针对不同的情况均有相关说明，实际施工只要熟悉相关要求、遵照即可，本文不在一一列举。

现时有些管道系统以塑料管代替金属管，塑料管不是可导电物质，它不传导电电位，在作等电位联结时不需对它作联结，但对金属管道系统中的小段塑料管需作跨接。

金属管道只要管道全长导电良好，对一种管道只需在干管上作一次联结，等电位联结端子箱.也可用一根联结线兼联相邻的不同管道（如：暖气供回水管）；但施工完毕后必须对管道全长进行行一次导通性的测试，如发现某一连接处不导电或接触电阻过大，应在该处加做跨接线。

等电位操作步骤和注意事项一、等电位倒闸操作介绍1、等电位：等电位就是在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电位差，则我们就认定这两个测试点是等电位的。

2、等电位操作：电力设备处于等电位状态下，所进行的电气设备倒闸操作。

3、等电位操作原理：由电造成人体有麻电感甚至死亡的原因，不在于人体所处电位的高低，而取决于流经人体的电流的大小。

根据欧姆定律，当人体不同时接触有电位差的物体时，人体中就没有电流通过。

从理论上讲，与带电体等电位的作业人员全身是同一电位，流经人体的电流为零，所以等电位作业是安全的。

二、等电位操作实例（一）、倒母线操作操作任务：将10kV甲乙线110断路器由运行于10kV I组母线倒由10kV II组母线运行。

运行方式：10kV甲乙线110断路器运行于10kV I组母线，10kV甲乙线1102隔离开关拉开，10kV母线112断路器运行，10kV I、II组母线并列运行。

操作步骤：1、确证10kV母联112断路器在合闸位置；2、取下10kV母联112断路器控制熔断器；3、合上10kV甲乙线1102隔离开关；4、拉开10kV甲乙线1101隔离开关；5、给上10kV母联112断路器控制熔断器。

6、操作完毕，汇报调度。

注意事项：倒母线前必须先合上母联断路器，并取下控制熔断器，以保证母线隔离开关在并、解列时满足等电位操作的要求；若倒母线操作过程中，由于某种原因使母联断路器分闸，此时母线隔离开关的分、合操作实质上是对两组母线进行带负荷解列、并列操作（即带负荷拉、合母线隔离开关），此时，因隔离开关无灭弧装置，会造成三相弧光短路。

因此，母联断路器在合闸位置取下其控制熔断器，使其不能跳闸，保证倒母线操作过程中，使母线隔离开关始终保持等电位操作，避免母线隔离开关带负荷拉、合闸引起弧光短路事故；倒母线操作过程中的涉及母线差动保护的调整，由现场操作人员根据现场规程执行。

（二）、旁路代供隔离故障线路断路器操作任务：10kV甲乙线110断路器跳闸回路断线，现场无法手动断开，由10kV旁路125断路器代供10kV甲乙线110断路器运行后，等电位操作拉开10kV甲乙线1106、1101隔离开关。

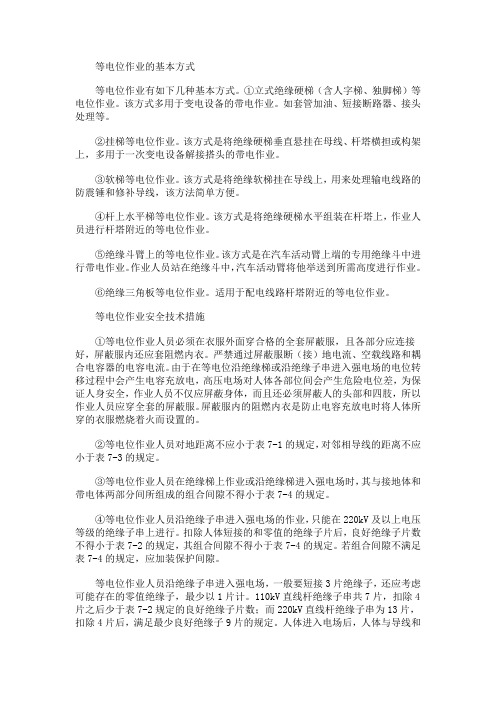

等电位作业的基本方式等电位作业有如下几种基本方式。

①立式绝缘硬梯（含人字梯、独脚梯）等电位作业。

该方式多用于变电设备的带电作业。

如套管加油、短接断路器、接头处理等。

②挂梯等电位作业。

该方式是将绝缘硬梯垂直悬挂在母线、杆塔横担或构架上，多用于一次变电设备解接搭头的带电作业。

③软梯等电位作业。

该方式是将绝缘软梯挂在导线上，用来处理输电线路的防震锤和修补导线，该方法简单方便。

④杆上水平梯等电位作业。

该方式是将绝缘硬梯水平组装在杆塔上，作业人员进行杆塔附近的等电位作业。

⑤绝缘斗臂上的等电位作业。

该方式是在汽车活动臂上端的专用绝缘斗中进行带电作业。

作业人员站在绝缘斗中，汽车活动臂将他举送到所需高度进行作业。

⑥绝缘三角板等电位作业。

适用于配电线路杆塔附近的等电位作业。

等电位作业安全技术措施①等电位作业人员必须在衣服外面穿合格的全套屏蔽服，且各部分应连接好，屏蔽服内还应套阻燃内衣。

严禁通过屏蔽服断（接）地电流、空载线路和耦合电容器的电容电流。

由于在等电位沿绝缘梯或沿绝缘子串进入强电场的电位转移过程中会产生电容充放电，高压电场对人体各部位间会产生危险电位差，为保证人身安全，作业人员不仅应屏蔽身体，而且还必须屏蔽人的头部和四肢，所以作业人员应穿全套的屏蔽服。

屏蔽服内的阻燃内衣是防止电容充放电时将人体所穿的衣服燃烧着火而设置的。

②等电位作业人员对地距离不应小于表7-1的规定，对邻相导线的距离不应小于表7-3的规定。

③等电位作业人员在绝缘梯上作业或沿绝缘梯进入强电场时，其与接地体和带电体两部分间所组成的组合间隙不得小于表7-4的规定。

④等电位作业人员沿绝缘子串进入强电场的作业，只能在220kV及以上电压等级的绝缘子串上进行。

扣除人体短接的和零值的绝缘子片后，良好绝缘子片数不得小于表7-2的规定，其组合间隙不得小于表7-4的规定。

若组合间隙不满足表7-4的规定，应加装保护间隙。

等电位作业人员沿绝缘子串进入强电场，一般要短接3片绝缘子，还应考虑可能存在的零值绝缘子，最少以1片计。

等电位施工标准
等电位施工是一种电气安全措施，旨在确保在电气系统中使用的所有设备都具有相同的电位，以减少电击风险。

以下是等电位施工的标准步骤：
1. 确定所有设备的接地方式，并确保它们都连接到同一个接地电极或接地电极系统。

2. 在设备的金属外壳或其他可能带电的部分上安装等电位联结线。

3. 确保等电位联结线与接地电极之间的电阻非常低，以确保电流能够有效地流回接地电极。

4. 在设备的电源和接地之间安装一个断路器或熔断器，以保护设备和人员免受电击。

5. 对于需要接地的设备，确保它们的接地电阻符合当地电气安全标准。

6. 对于需要接地的人员，确保他们的接地电阻符合当地电气安全标准，并在必要时提供额外的接地保护。

7. 在进行等电位施工之前，必须进行充分的计划和准备工作，并确保所有工作人员都已接受了相关的培训和指导。

8. 在施工期间，必须遵守所有相关的安全规定和标准，并采取适当的安全措施，以确保工作人员和公众的安全。

等电位作业操作要点学习等电位作业有段时间了，今天来说说关键要点。

我理解等电位作业，简单说就是作业人员要让自己身体的电位和带电体的电位相等，这样才能安全地在高压带电设备上工作。

首先，进入等电位之前，那安全防护用具可得检查仔细了。

像屏蔽服，它就像是我们的保护壳。

我之前就糊涂过，以为只要看着没破损就行，其实不是。

它每个连接部位，像纽扣啊、连接头这些地方，都要确保接触良好呢！我总结就是不能放过任何一个小细节，就像检查家里的锁一样，一个小地方坏了，整个锁就可能不好使了。

还有等电位转移的时候，这可是个关键步骤。

速度要把握好，既不能太快又不能太慢。

这个度可不好把握，我就特别困惑这点。

太快了可能会产生危险的暂态电击，太慢呢又可能在转移过程中发生意外。

我就想啊，这就像我们过马路，跑太快可能被车撞，太慢绿灯就变红灯了。

后来我就多去看一些实际操作的视频学习这个节奏，还真有点心得了，你要观察好电场环境那些方面。

哦，对了还有个要点，作业人员在等电位状态时的活动范围也是有严格限制的。

这个我理解是防止人体过分接近不同电位的其他设备而引起放电。

就好比我们在一个圈子里活动，跨出这个圈子可能就有危险了。

我还把这个限制范围的数据记在小本子上，经常拿出来看看加深记忆。

等电位作业时工具的使用也很重要。

这些工具必须要有良好的绝缘性能，在操作前也要仔细检查。

我就想啊，如果是个坏工具，那进到等电位环境里岂不是个“定时炸弹”吗？比如说绝缘拉棒要是内部绝缘损坏了，你在作业的时候还去大力拉呀拽呀，那可就危险了。

学习等电位作业要点可不容易，但是只要多实践、多观察、多思考，把每个要点都捋清楚，我相信准能掌握。

我现在也是还在不断学习，相关的电力行业安全规范手册就是不错的参考资料，上面详细地写了等电位作业的标准和很多注意要点，大家有机会一定要多多研读。

等电位安装施工工法工程施工中，电位差在金属结构和土壤之间产生，导致了金属结构的腐蚀。

为了保护金属结构，减少或防止腐蚀的发生，等电位安装施工工法应运而生。

本文将介绍等电位安装施工工法的原理、步骤及其在工程中的应用。

一、原理等电位安装施工工法是通过连接金属结构和地下金属，以形成一个等电位的电路，将金属结构的电位降至最低，减少或防止腐蚀的发生。

其原理基于电化学阻抗法，通过连接伏安、电极和稳压电源等设备，使金属结构的电位保持在一个稳定的值，从而防止腐蚀的发生。

二、施工步骤1. 施工前准备在进行等电位安装施工之前，需要进行详细的准备工作。

首先要进行现场勘测，确定金属结构的具体情况。

然后，根据勘测结果进行设计，确定等电位安装的具体位置和数量。

最后，准备施工所需的材料和设备。

2. 安装伏安电极根据设计方案，在金属结构的不同部位安装伏安电极。

伏安电极的数量和安装位置根据金属结构的尺寸和形状而定。

在安装伏安电极时，要注意防止损坏金属结构表面，并确保电极与金属结构之间有良好的接触。

3. 连接电路将伏安电极与电极之间使用导线进行连接。

导线要选择质量好、导电性能良好的材料，以确保电路连接的稳定性和可靠性。

在连接电路时，要注意避免导线的弯曲和缠绕，以免影响电路的正常工作。

4. 调试和测试在安装完成后，将稳压电源连接到伏安电极上，进行调试和测试。

在调试过程中，要根据设计要求调整稳压电源的输出电压和电流，以确保金属结构的电位可以稳定控制在一个合适的范围内。

同时，还需要进行电流密度测试，检查系统的工作状态。

5. 定期维护等电位安装施工工法只是保护金属结构的一种手段，需要定期进行维护和检修。

定期检查伏安电极和导线的连接是否正常，并清理金属结构表面的脏物和腐蚀产物。

如发现异常情况，及时进行修复和更换。

三、工程应用等电位安装施工工法广泛应用于各类金属结构的腐蚀防护领域，如建筑物的钢结构、桥梁、输水管道等。

在建筑物的钢结构领域，等电位安装施工工法对于延长金属结构的使用寿命，降低维护成本具有重要意义。

等电位测试仪操作规程
《等电位测试仪操作规程》
一、前言
等电位测试仪是用来测量电气设备的绝缘性能的重要工具，正确的操作规程是保证测试准确性和人身安全的关键。

本文将介绍等电位测试仪的操作规程，以确保测试的准确性和安全性。

二、操作前的准备
1. 仔细阅读等电位测试仪的操作手册，了解仪器的使用方法和注意事项。

2. 检查测试仪器的外观是否完好，电源线和接地线是否正常。

3. 确保测试仪器的工作环境干燥、通风和安全。

三、操作步骤
1. 接通电源并确认仪器处于正常工作状态。

2. 将测试仪器的接地线连接到被测设备的接地点，并确保连接牢固。

3. 将等电位测试仪的高压输出线与被测设备的绝缘部分连接。

4. 设置测试仪器的测试参数，包括测试电压和测试时间。

5. 启动测试，并密切观察测试仪器的显示屏，确保测试过程正常进行。

6. 测试完成后，断开测试仪器的高压输出线和被测设备，关闭测试仪器并断开电源。

四、安全注意事项
1. 在操作等电位测试仪时，应穿戴绝缘手套和绝缘鞋，以确保
人身安全。

2. 在测试过程中，不要在高压输出线附近停留，以免触电事故发生。

3. 在使用过程中，如发现测试仪器有异常现象，应立即停止使用并进行维修。

五、后续工作
1. 将测试数据记录在案，并进行分析。

2. 将测试仪器进行清洁和保养，以确保下次使用时的准确性和可靠性。

3. 根据测试结果，对被测设备进行维修或更换。

以上就是《等电位测试仪操作规程》，希望使用者在使用等电位测试仪时，能够按照本规程严格操作，确保测试的准确性和人身安全。

等电位施工方案一、背景等电位施工是一种常用的防止金属结构腐蚀的技术手段，通过消除或降低金属结构间的电位差，减少电流的流动，有效延长设施的使用寿命。

本文将介绍等电位施工的基本原理和实施方案。

二、等电位施工原理1. 电位差防护金属结构在潮湿环境中容易发生腐蚀，而不同金属之间的电位差会加速这一过程。

等电位施工即通过特定的覆盖物或涂层，将金属结构的电位调整到相同的水平，从而减缓腐蚀的发生。

2. 电流回路设计在进行等电位施工时，需要合理设计电流回路，确保电流能够顺利流动并达到降低金属结构间电位差的效果。

通常使用导电性良好的材料作为回路，如铜线等。

三、等电位施工方案1. 表面处理在进行等电位施工前，需要对金属结构表面进行清洁处理，确保覆盖物或涂层能够充分贴合金属表面，提高施工效果。

可以采用砂磨、喷砂等方式进行表面处理。

2. 覆盖物选择选择合适的覆盖物是等电位施工的关键步骤，常见的覆盖物包括聚酯树脂涂层、橡胶涂层等。

根据具体环境条件和金属结构材质的不同，选择适合的覆盖物进行施工。

3. 施工步骤• 3.1 确定施工范围和目标金属结构• 3.2 进行表面处理，清除杂质• 3.3 选择适当的覆盖物进行涂覆或覆盖• 3.4 设计电流回路，确保电流畅通• 3.5 进行等电位施工并检查效果四、施工注意事项1. 施工环境等电位施工需要在干燥通风的环境下进行，避免雨水、湿气等对施工效果的影响。

施工过程中要注意防水、防潮。

2. 安全防护施工人员应佩戴合适的防护装备，避免化学物质对皮肤和呼吸系统的影响。

施工现场应设置警示标识，确保人员安全。

五、结论等电位施工是一项重要的防腐蚀技术，在金属结构保护中发挥关键作用。

通过合理选择覆盖物、设计电流回路和注意施工细节，可以有效延长金属结构的使用寿命，降低维护成本。
