电机额定电流

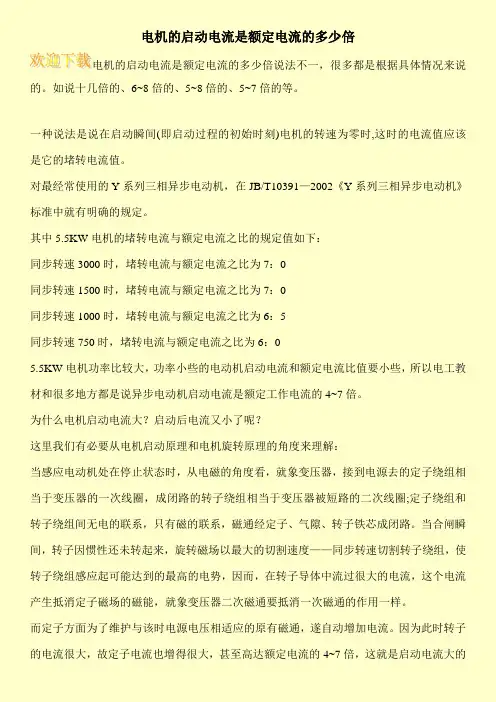

电机的启动电流是额定电流的多少倍

电机的启动电流是额定电流的多少倍说法不一，很多都是根据具体情况来说的。如说十几倍的、6~8倍的、5~8倍的、5~7倍的等。

一种说法是说在启动瞬间(即启动过程的初始时刻)电机的转速为零时,这时的电流值应该是它的堵转电流值。

对最经常使用的Y系列三相异步电动机，在JB/T10391—2002《Y系列三相异步电动机》标准中就有明确的规定。

其中5.5KW电机的堵转电流与额定电流之比的规定值如下：

同步转速3000时，堵转电流与额定电流之比为7：0

同步转速1500时，堵转电流与额定电流之比为7：0

同步转速1000时，堵转电流与额定电流之比为6：5

同步转速750时，堵转电流与额定电流之比为6：0

5.5KW电机功率比较大，功率小些的电动机启动电流和额定电流比值要小些，所以电工教材和很多地方都是说异步电动机启动电流是额定工作电流的4~7倍。

为什么电机启动电流大？启动后电流又小了呢？

这里我们有必要从电机启动原理和电机旋转原理的角度来理解：

当感应电动机处在停止状态时，从电磁的角度看，就象变压器，接到电源去的定子绕组相当于变压器的一次线圈，成闭路的转子绕组相当于变压器被短路的二次线圈;定子绕组和转子绕组间无电的联系，只有磁的联系，磁通经定子、气隙、转子铁芯成闭路。当合闸瞬间，转子因惯性还未转起来，旋转磁场以最大的切割速度——同步转速切割转子绕组，使转子绕组感应起可能达到的最高的电势，因而，在转子导体中流过很大的电流，这个电流产生抵消定子磁场的磁能，就象变压器二次磁通要抵消一次磁通的作用一样。

而定子方面为了维护与该时电源电压相适应的原有磁通，遂自动增加电流。因为此时转子的电流很大，故定子电流也增得很大，甚至高达额定电流的4~7倍，这就是启动电流大的

电机额定功率和额定电流计算公式

电机额定功率即电动机的轴输出功率，也是负载计算时所采用的数据。当一台三相交流电机的输入额定电压为380V，输入额定电流为le时：

电机额定功率：Pe=1.732*380*Ie*额定功率因数*电动机效率；

电动机额定电流：Ie=Pe/（1.732*380*额定功率因数*电动机效率）；

电动机的输入功率：P1=Pe/电动机效率。P1在负载计算中作用不大，一般不再进行换算。

例如一台小型电机的铭牌数据：额定功率250W，额定电压380V，额定电流0.85A，功率因数0.68。

如果不算效率时，额定电流=250/(1.732*380*0.68)=0.56A，跟0.85A不符；

如果算效率，额定电流=0.85=250/（1.732*380*0.68*效率）；

由上式计算效率为：电动机效率=250/(1.732*380*0.68*0.85)=0.66。

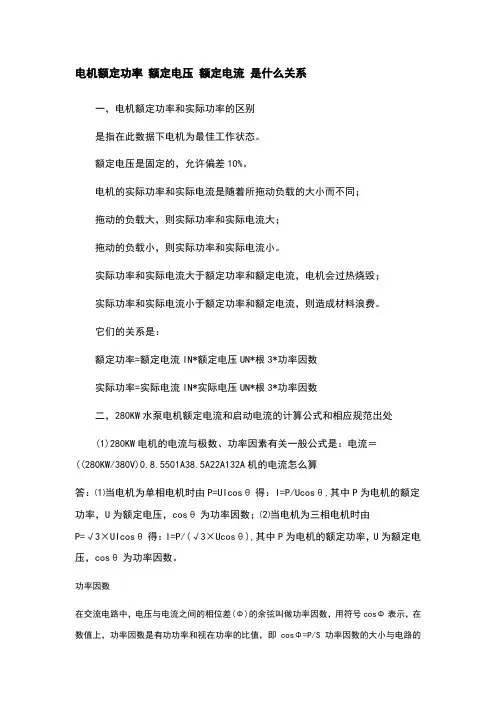

电机额定功率 额定电压 额定电流 是什么关系

一，电机额定功率和实际功率的区别

是指在此数据下电机为最佳工作状态。

额定电压是固定的，允许偏差10%。

电机的实际功率和实际电流是随着所拖动负载的大小而不同；

拖动的负载大，则实际功率和实际电流大；

拖动的负载小，则实际功率和实际电流小。

实际功率和实际电流大于额定功率和额定电流，电机会过热烧毁；

实际功率和实际电流小于额定功率和额定电流，则造成材料浪费。

它们的关系是：

额定功率=额定电流IN*额定电压UN*根3*功率因数

实际功率=实际电流IN*实际电压UN*根3*功率因数

二，280KW水泵电机额定电流和启动电流的计算公式和相应规范出处

(1)280KW电机的电流与极数、功率因素有关一般公式是：电流＝((280KW/380V)0.8.5501A38.5A22A132A机的电流怎么算

答：⑴当电机为单相电机时由P=UIcosθ得：I=P/Ucosθ,其中P为电机的额定功率，U为额定电压，cosθ为功率因数；⑵当电机为三相电机时由P=√3×UIcosθ得：I=P/(√3×Ucosθ),其中P为电机的额定功率，U为额定电压，cosθ为功率因数。

功率因数

在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关， 如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，

从而降低了设备的利用率，增加了线路供电损失。所以，供电部门对用电单位的功率因数有一定的标准要求。

简单的配线

我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的的三相异步电机，那么它的额定每相工作电流约是15A。实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。你可以通过公式的方法算算，结果是比较接近的。

660V系统电机额定电流及起动电流

序号 电机功率（KW) 额定电流(A) 起动电流(A) 序号 电机功率（KW) 额定电流(A) 起动电流(A)

1 0.55 0.92 5.98 21 185

2 0.75 1.2 7.8 22 220 222 1665

3 1.1 1.1 7.7 23

4 3 6 40 24

5 4 25

6 5.5 6.82 51.15 26

7 7.5 9.13 67.725 27

8 11 12.9 96.75 28

9 15 17.5 119 29

10 18.5 20.7 155.25 30

11 22 24.1 192.8

12 30 32.6 260.8

13 37 39.5 316

14 45 48 336

15 55 57.8 462.4

16 75 80.6 564.2

17 90

18 110 118 826

19 132 139（137） 937（1027.5）

20 160 169 1183
