工程测量监理中的水准测量技术和应用

监理工程师在建筑工程施工阶段的测量监理工作要点

建筑工程施工的测量工作不仅是工程建设的基础，而且是涉及工程质量的关键。在建筑工程施工过程中，施工单位的测量方案是否合理，测量数据是否准确可靠，测量人员的专业水平如何，都直接影响着工程质量。因此，监理工程师切实做好测量监理工作是施工质量过程控制的一项重要环节。监理工程师必须对工程建设过程中的测量方案进行审查，对测量数据进行复核签证。由于监理的检查与验收是测量工作的最后一道程序，这就对监理工程师在测量专业方面的知识掌握提出了很高的要求。监理工程师应结合工程特点，编制相应的测量监理实施细则，以保证监理测量工作的质量。

下面结合工作实践着重从三个方面谈一谈如何做好建筑工程施工阶段测量监理工作：

监理工程师在审查、复核主轴线时，应有针对性地采取下列措施：

1.施工控制网(建筑方格网)测量的监理工作要点

建筑施工控制测量的首要任务是建立施工测量控制网。一般情况下，在新建的大中型建筑场地上，施工控制网一般布置成正方形或矩形的格网(称建筑方格网)。对于扩建工程或改建工程，当建立方格网有困难时，可采用导线网作为施工控制网。建筑施工通常采用建筑坐标系(亦称施工坐标系)，其坐标轴与建筑主轴线应一致或平行，以方便定位和施工放样。

监理工程师在审查、复核施工控制网时，首先应审查建筑方格网的布置情况：

(1)建筑方格网的布置是否根据建筑设计总平面图上各建筑物和构筑物的布设，并结合现场的地形情况所拟定。

(2)方格网布置时，是否已注意以下几点基本要求：方格网的主轴线应布设在整个场地的中部，并与总平面上的主要建筑物的基本轴线相平行;方格网的转折角应严格成90度;方格网边长的相对精度应视工程要求，一般定为1/10000～1/20000;控制点用桩的位置应选在不受施工影响并能长期保存处。

然后，重点测设复核建筑方格网的主轴线。主轴线的定位是根据测量控制点来测设的，因此，监理工程师首先应将主轴线点的坐标换算成测量坐标，依据附近的测量控制点，通过适当调整测设点的平面位置的方法来定出主轴线，以进行复核、对照。

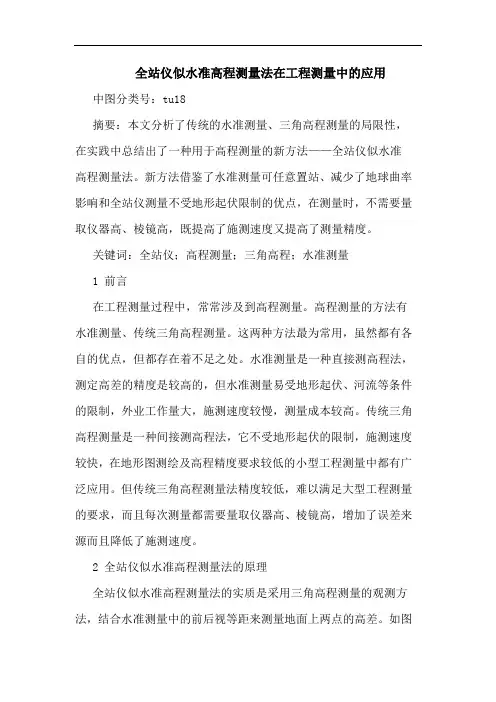

全站仪似水准高程测量法在工程测量中的应用

中图分类号：tu18

摘要：本文分析了传统的水准测量、三角高程测量的局限性，在实践中总结出了一种用于高程测量的新方法——全站仪似水准高程测量法。新方法借鉴了水准测量可任意置站、减少了地球曲率影响和全站仪测量不受地形起伏限制的优点，在测量时，不需要量取仪器高、棱镜高，既提高了施测速度又提高了测量精度。

关键词：全站仪；高程测量；三角高程；水准测量

1 前言

在工程测量过程中，常常涉及到高程测量。高程测量的方法有水准测量、传统三角高程测量。这两种方法最为常用，虽然都有各自的优点，但都存在着不足之处。水准测量是一种直接测高程法，测定高差的精度是较高的，但水准测量易受地形起伏、河流等条件的限制，外业工作量大，施测速度较慢，测量成本较高。传统三角高程测量是一种间接测高程法，它不受地形起伏的限制，施测速度较快，在地形图测绘及高程精度要求较低的小型工程测量中都有广泛应用。但传统三角高程测量法精度较低，难以满足大型工程测量的要求，而且每次测量都需要量取仪器高、棱镜高，增加了误差来源而且降低了施测速度。

2 全站仪似水准高程测量法的原理

全站仪似水准高程测量法的实质是采用三角高程测量的观测方法，结合水准测量中的前后视等距来测量地面上两点的高差。如图

1所示，已知a点的高程ha，欲求b点的高程hb，首先须测定a、b两点间的高差hab。

安置全站仪于a、b之间，并在a、b两点上分别竖立棱镜。根据仪器前后平距视线水平，按测量前进方向（把已知高程点a作为后视，待求点b作为前视），设a、b分别为a、b两地面点到全站仪前后平距水平线的高差,则b点相对于a点的高差为：

hab = a-b（2-1）

于是b点的高程hb可按如下公式计算：

hb= ha + hab = ha + (a - b) （2-2）

工程测量技术介绍

工程测量技术是指利用测量方法和仪器设备对工程项目进行测量、定位、监控和分析的一种技术。它是工程施工、设计和管理的重要组成部分，广泛应用于土木工程、建筑工程、交通工程、水利工程等各类工程项目中。

工程测量技术包括以下几个方面：

1. 三角测量：利用三角测量原理进行测量定位，包括无后方交会、有后方交会、三边测量等。通过测量角度和距离，确定测点的坐标位置。

2. 高程测量：用于测量地面高程的技术，包括水准测量和高程测量。水准测量是通过测量高程点之间的水平距离和高差，确定地面的高程。高程测量则是通过测量地面与参考面之间的高差，确定地面相对于参考面的高程。

3. 建筑测量：用于测量建筑物内外部各种要素的技术，如建筑物的平面布置、立面、结构等。通过测量和记录建筑物的各个要素，提供工程设计和施工的基础数据。

4. 监测测量：用于监测工程结构和地质环境的变形和运动情况的技术。通过监测测量，及时发现工程结构和地质环境的变形和运动情况，提供安全预警和调整措施。

5. 卫星导航定位：利用卫星导航系统进行空间定位的技术，如全球定位系统（GPS）、北斗导航系统等。通过接收卫星信号，确定接收设备的位置和速度，实现精确定位和导航。

6. 数字测图和GIS：利用数字化技术进行测绘和地理信息系统（GIS）的建设和应用。通过测绘和记录地理空间信息，实现工程项目的数字化管理和决策支持。

以上只是工程测量技术中的一部分内容，随着科技的不断进步，工程测量技术也在不断发展和创新，为工程建设提供更加精确和高效的测量解决方案。

GNSS测量技术在工程测量中的应用分析

摘要：随着科技的不断发展， GNSS定位技术在工程测量等领域广泛应用。文章阐述GNSS技术的主要概念和特点，重点从两个方面探讨了GNSS技术在工程测量中的具体应用。

关键词：工程测绘，GNSS 技术，高程测量

1 GNSS 测量技术的基本原理

GNSS是Global Navigation Satellite System，即全球卫星导航系统的英文简写，是对目前最先进的中国北斗卫星导航系统（BeiDou Navigation Satellite System，BDS）、美国的GPS（Global Positioning System）全球定位系统、俄罗斯的GLONASS（GLObalnaya NAvigatsionnaya Sputnikovaya Sistema）系统、欧盟的Galileo（Galileo?satellite navigation system）系统等各国卫星导航定位系统的统一称谓，也可以理解为这些卫星导航定位系统及其增强型系统的相加混合体。也就是说它是由多个卫星导航定位及其增强型系统所拼凑组成的大系统。GNSS系统能够对各个地区展开全天候、连续性、全覆盖的测量，并能够实时获得定位点的三维空间位置，因此在测量工作中有着极佳的应用效果。它主要依靠GNSS 接收机获得观测数据，在经过相应处理之后，计算出接收机系统与卫星之间的距离，从而利用空间后方交汇的原理解算出接收机的位置信息。

GNSS定位原理图

2 GNSS 测量技术的主要特点

2.1 各个测站之间不需要进行通视

GNSS 工程对于各个测量站之间没有太多要求，无需采取通视的方式，仅仅只需要确保上部空间保持足够的开阔，以此能够促使接收的信号不会由于其他因素导致干扰出现。正是基于这一特点，从而能够大幅度减少造标费用的投入。不仅如此，各个点位的选择也十分灵活，可以根据工程本身的需要进行位置确定，从而降低了选点埋石难度［1］。
