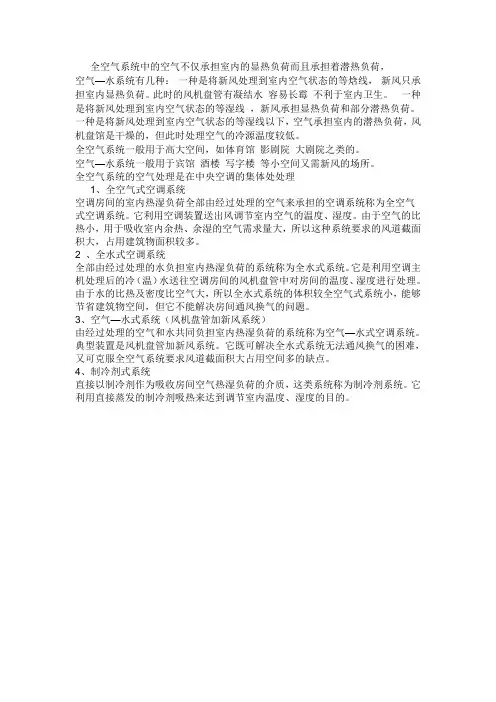

全空气系统中的空气不仅承担室内的显热负荷而且承担着潜热负荷，
空气—水系统有几种： 一种是将新风处理到室内空气状态的等焓线， 新风只承担室内显热负荷。此时的风机盘管有凝结水 容易长霉 不利于室内卫生。 一种是将新风处理到室内空气状态的等湿线 ，新风承担显热负荷和部分潜热负荷。一种是将新风处理到室内空气状态的等湿线以下，空气承担室内的潜热负荷，风机盘馆是干燥的，但此时处理空气的冷源温度较低。
全空气系统一般用于高大空间，如体育馆 影剧院 大剧院之类的。
空气—水系统一般用于宾馆 酒楼 写字楼 等小空间又需新风的场所。
全空气系统的空气处理是在中央空调的集体处处理
1、全空气式空调系统
空调房间的室内热湿负荷全部由经过处理的空气来承担的空调系统称为全空气式空调系统。它利用空调装置送出风调节室内空气的温度、湿度。由于空气的比热小，用于吸收室内余热、余湿的空气需求量大，所以这种系统要求的风道截面积大，占用建筑物面积较多。
2 、全水式空调系统
全部由经过处理的水负担室内热湿负荷的系统称为全水式系统。它是利用空调主机处理后的冷（温）水送往空调房间的风机盘管中对房间的温度、湿度进行处理。
由于水的比热及密度比空气大，所以全水式系统的体积较全空气式系统小，能够节省建筑物空间，但它不能解决房间通风换气的问题。
3、空气—水式系统（风机盘管加新风系统）
由经过处理的空气和水共同负担室内热湿负荷的系统称为空气—水式空调系统。典型装置是风机盘管加新风系统。它既可解决全水式系统无法通风换气的困难，又可克服全空气系统要求风道截面积大占用空间多的缺点。
4、制冷剂式系统
直接以制冷剂作为吸收房间空气热湿负荷的介质，这类系统称为制冷剂系统。它利用直接蒸发的制冷剂吸热来达到调节室内温度、湿度的目的。
课题 项目三 空气供给系统的组成与检查
教学
目标 【知识目标】
1、熟悉汽油机电控燃油喷射系统空气供给系统的结构组成。
2、掌握汽油机电控燃油喷射系统空气供给系统主要元件的作用、构造及工作原理。
教
学
重
点 汽油机电控燃油喷射系统空气供给系统主要元件的构造及工作原理。 教学难点 汽油机电控燃油喷射系统空气供给系统主要元件的构造及工作原理。
教
学
时
间 2课时（第10周） 教具准备 空气流量传感器
教学组织与实施
教师活动 学生活动
【新课导入】
1、电控燃油喷射系统的结构由哪些组成？
2、简述热膜式空气流量计、曲轴、凸轮轴位置传感器的安装位置及功用。
【新课讲授】
一 、空气供给系统的作用及结构组成
1、空气供给系统的作用
进气系统的作用是根据发动机的工况提供适量的空气，并根据电控单元的指令完成空气量的调节。
2、空气供给系统的结构组成
进气系统主要由进气量传感器、进气温度传感器、节气门位置传感器、进气歧管、辅助空气阀及空气滤清器等组成，组成如图2—8所示。
简述空气供给系统的结构组成有哪些
二、空气供给系统主要元件的作用、构造及工作原理
（一）空气流量传感器作用
空气流量传感器安装在空气滤清器和节气门之间，用来测量进入气缸内空气量的多少，然后，将进气量信号转换成电压信号输入电控单元，从而由电控单元计算出喷油量，控制喷油器向节气门室(进气管)喷入与进气量成最佳比例(14．7：1)的燃油。
（二）空气流量传感器结构及工作原理
1、叶片式空气流量传感器结构及工作原理
叶片式空气流量传感器又称为翼片式空气流量传感器。它主要由叶片部分、电位计部分和接线端子三部分组成，结构如图所示。油泵开关集成安装在空气流量传感器内，只有在发动机运转，空气流量传感器叶片转动时，油泵开关才闭合。只要发动机停止运转，油泵开关便处于断开状态，即使点火开关闭合，油泵也不工作。工作原理如图所示。
空气供给系统的组成
一、空气供给系统的概述
空气供给系统是工业生产中的一个重要系统，它的主要目的是为各种设备和工艺提供所需的新鲜空气。它不仅能保证设备正常运行，同时还能确保工作环境中的人员能够呼吸到清洁的空气。空气供给系统的组成主要包括以下几个方面：
二、空气供给系统的主要组成部分
2.1 空气处理设备
空气处理设备是空气供给系统的核心组成部分，它主要包括空气压缩机、干燥器、过滤器和气体分离器等。这些设备的功能是将空气中的杂质、湿气和油污等有害物质去除，以保证供给设备的空气质量符合要求。
2.1.1 空气压缩机
空气压缩机是将大气中的空气压缩成一定压力的装置。它能够提供所需的空气流量和压力，以满足生产设备的需求。常见的空气压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机等。
2.1.2 干燥器
干燥器是将空气中的湿气去除的设备。它能够防止湿气在供给系统中引起腐蚀和气路堵塞等问题。常见的干燥器有冷却式干燥器、吸附式干燥器和冷凝式干燥器等。
2.1.3 过滤器
过滤器是将空气中的固体颗粒和液体颗粒去除的装置。它能够保护供给系统中的设备和仪表，避免颗粒物对其造成损坏和故障。常见的过滤器有颗粒过滤器、活性炭过滤器和油雾过滤器等。 2.1.4 气体分离器
气体分离器是将混合气体中的不同气体分离的设备。它能够将空气中的氮气、氧气和其他气体分开，以满足不同工艺和设备的要求。
2.2 压力容器和储气罐
压力容器和储气罐是储存压缩气体的设备。它们能够提供稳定的供气压力和储存一定量的空气，以满足生产设备的瞬时需求和间歇需求。
2.3 管道系统和阀门
管道系统和阀门是空气供给系统的输送通道和控制装置。它们能够将压缩空气从压力容器和储气罐输送到各个设备，并实现对气体流量、压力和方向的调节和控制。
2.4 气体检测和安全设备
气体检测和安全设备是对供给系统中的气体进行监测和控制的装置。它们能够监测空气中的气体浓度和压力，及时发现异常情况并采取措施避免事故发生。常见的气体检测和安全设备有气体浓度检测仪、压力传感器和紧急切断阀等。
空气供给系统教案
项
目 项目二、PASSAT发动机故障检测 任务 任务1：PASSAT 发动机的基本构造与原理
课时安排 6课时 第1﹒2课时 空气供给系统的结构与作用(一) 理实一体化
第3﹒4课时 空气供给系统的结构与作用(二) 理实一体化
第5﹒6课时 空气系统的原理 理实一体化
授课日期 星期五第一节 授课班级 15舂汽修班
教学目标 知识目标：掌握PASSAT发动机空气供给系统的结构与作用。
能力目标：正确认识PASSAT发动机空气供给系统的结构与作用。
情感目标：培养学生接受新事物的能力。
教学重点 PASSAT发动机空气供给系统各传感器的结构与作用
教学难点 PASSAT发动机空气供给系统各传感器的结构
教 PASSAT发动机实训台4台 具
教学方法 讲授、讨论
教学过程
教学环节 教学内容 教师活动 学生活动 时间分配
组织教学
新课导入
一、组织教学，清点人数
1.检查学生出勤情况。应到 33 人，实到 33 人。
2.准备上课物品。
3.强调课堂纪律。
二、新课导入
空气供给系统用于将大气中的空气过滤后，按照发动机负荷的不同向发动机提供不同量的清洁空气。负荷越大，所提供的空气越多；反之，负荷越小，所提供的空气也越少。当空气供给系统发生阻塞、泄漏等故障时，必然引起进气量与发动机负荷的不协调，从而导致发动机运转不良。一般情况下，当空气供给系统发生阻塞故障时，发动机会因为进气不畅而动力不足，直至不能运转。本节课我们共同学习一下PASSAT发动机空气查看上课情况
教师提问
教师设计教学情境
口头报告
学生回答
学生紧
1〞
2〞
2〞
新课讲授
供给系统的结构与作用。
三、讲授新课
（一）PASSAT发动机空气供给系统的作用
1.空气供给系统作用
空气供给系统是向汽油机提供与发动机负荷相适应的、清洁的空气，同时对流入发动机气缸的空气质量进行直接或间接计量。
