一、三层交换机VLAN间路由建立

某公司有两个主要部门：技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN划分，技术部和销售部分处于不同VLAN。现由于业务需要销售部和技术部的主机能够相互访问，获得相应资源，两个部门的交换机通过一台三层交换机进行连接。

在交换机上建立2个Vlan：Vlan10分配给技术部及Vlan20分配给销售部。为了实现两部门的主机能够相互访问，在三层交换机上开启路由功能，并在Vlan10中设置IP地址为192.168.10.1；在Vlan20中设置IP地址为192.168.20.1，查看三层交换机路由表，会发现在三层交换机路由表内有2条直连路由信息，实现在不同网络之间路由数据包，从而达到2个部门的主机可以相互访问 ，拓朴图如图所示。

第1步：开启三层交换机路由功能

Switch#configure terminal

Switch(config)#hostname s3550S3550-24Vlan10Vlan20Fa 0/10Fa 0/20PC1PC2192.168.10.1/24192.168.20.1/24PC1:IP地址：192.168.10.10掩码：255.255.255.0网关：192.168.10.1PC2:IP地址：192.168.20.20掩码：255.255.255.0网关：192.168.20.1

授课：XXX S3550(conifg)#ip routing

第2步：建立Vlan，并分配端口

S3550(conifg)#vlan 10

S3550(config-vlan)#name sales

S3550(config-vlan)#exit

S3550(conifg)#vlan 20

S3550(config-vlan)#name technical

S3550(config-vlan)#exit

S3550(conifg)#

S3550(conifg)#interface fastethernet 0/10

S3550(conifg-if)#switchport mode access

S3550(conifg-if)#switchport access vlan 10

S3550(conifg-if)#exit

S3550(conifg)# interface fastethernet 0/20

S3550(conifg-if)#switchport mode access

S3550(conifg-if)#switchport access vlan 20

S3550(config-vlan)#exit

S3550(config)#

第3步：配置三层交换机端口的路由功能

S3550(config)#interface vlan 10

S3550(conifg-if)#ip address 192.168.10.1 255.255.255.0

S3550(conifg-if)#no shutdown

授课：XXX S3550(conifg-if)#exit

S3550(config)#interface vlan 20

S3550(conifg-if)#ip address 192.168.20.1 255.255.255.0

S3550(conifg-if)#no shutdown

S3550(conifg-if)#end

S3550#

第4步：查看路由表

S3550#show ip route

第5步：测试三层交换机Vlan间路由功能

二、三层交换机与路由器间静态路由的建立

某校园局域网由若干台交换机构成，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。请做静态路由配置实现三层交换机通过SVI和路由器之间的互通。

在三层交换机上划分2个Vlan，一个（Vlan10）与局域网主机PC1相连；另一个（Vlan20）与路由器相连。在二个Vlan中分别设置IP地址，Vlan10中的IP地址与主机PC1在一个网段内；Vlan20中的IP地址与相连接路由器接口的IP地址在一个网段内。在三层交换机和路由器内分别设置静态路由，这样两台主机再做相应配置就可以互通了，结构拓朴图如图所示。

授课：XXX

第1步：开启三层交换机路由功能

Switch#configure terminal

Switch(config)#hostname s3550

S3550(conifg)#ip routing

第2步：建立Vlan，并分配端口

S3550(conifg)#vlan 10

S3550(config-vlan)#name lan

S3550(config-vlan)#exit

S3550(conifg)#vlan 20

S3550(config-vlan)#name router

S3550(config-vlan)#exit

S3550(conifg)#

S3550(conifg)#interface fastethernet 0/10S3550-24Vlan10Vlan20Fa 0/10Fa 0/20PC1192.168.10.1/24192.168.20.2/24PC1:IP地址：192.168.10.10掩码：255.255.255.0网关：192.168.10.1Fa1Fa0192.168.20.1/24192.168.30.1/24PC2PC2:IP地址：192.168.30.30掩码：255.255.255.0网关：192.168.30.1RouterA

授课：XXX S3550(conifg-if)#switchport mode access

S3550(conifg-if)#switchport access vlan 10

S3550(conifg-if)#exit

S3550(conifg)# interface fastethernet 0/20

S3550(conifg-if)#switchport mode access

S3550(conifg-if)#switchport access vlan 20

S3550(config-vlan)#exit

S3550(config)#

第3步：配置三层交换机端口的路由功能

S3550(config)#interface Vlan 10

S3550(conifg-if)#ip address 192.168.10.1 255.255.255.0

S3550(conifg-if)#no shutdown

S3550(conifg-if)#exit

S3550(conifg)#

S3550(config)#interface Vlan 20

S3550(conifg-if)#ip address 192.168.20.1 255.255.255.0

S3550(conifg-if)#no shutdown

S3550(conifg-if)#exit

S3550(conifg)#

第4步：路由器基本配置

Red-Giant(config)#hostname RouterA

RouterA (config)#interface Fasterethernet 0/0

授课：XXX RouterA (config-if)#ip address 192.168.30.1 255.255.255.0

RouterA (config-if)#no shutdown

RouterA (config-if)#Exit

RouterA (config)#interface Fasterethernet 0/1

RouterA (config-if)#ip address 192.168.20.2 255.255.255.0

RouterA (config-if)#no shutdown

RouterA (config-if)#Exit

RouterA (config)#line VTY 0 4

RouterA (config-line)#login

RouterA (config-line)#password 100

RouterA (config-line)#exit

RouterA (config)#enable secret 100

第5步：静态路由配置

S3550(conifg)#ip route 192.168.30.0 255.255.255.0 192.168.20.2

RouterA (config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1

第6步：查看路由表

S3550#show ip route

RouterA #show ip route

第7步：在两台PC上做相应的网络参数配置，包括IP地址、掩码、网关等。然后分别在两台PC上Ping对方PC的IP地址，验证网络的连通性。

授课：XXX 三、三层交换机与路由器间动态路由协议的配置

某校园局域网由若干台交换机构成，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。请做动态路由协议RIP配置实现三层交换机通过SVI和路由器之间互通。

在三层交换机上划分2个Vlan，一个（Vlan10）与局域网PC1相连；另一个（Vlan20）与路由器相连。在二个Vlan中分别设置IP地址，Vlan10中的IP地址与PC1在一个网段内；Vlan20中的IP地址与相连接路由器接口的IP地址在一个网段内。在三层交换机和路由器内分别配置动态路由协议RIP，这样两台PC再做相应配置就可以互通了，结构拓朴图如图所示。

第1步：开启三层交换机路由功能

Switch#configure terminal

Switch(config)#hostname s3550

S3550(conifg)#ip routing

第2步：建立Vlan，并分配端口

S3550(conifg)#vlan 10S3550-24Vlan10Vlan20Fa 0/10Fa 0/20PC1192.168.10.1/24192.168.20.2/24PC1:IP地址：192.168.10.10掩码：255.255.255.0网关：192.168.10.1Fa1Fa0192.168.20.1/24192.168.30.1/24PC2PC2:IP地址：192.168.30.30掩码：255.255.255.0网关：192.168.30.1RouterA

合集下载

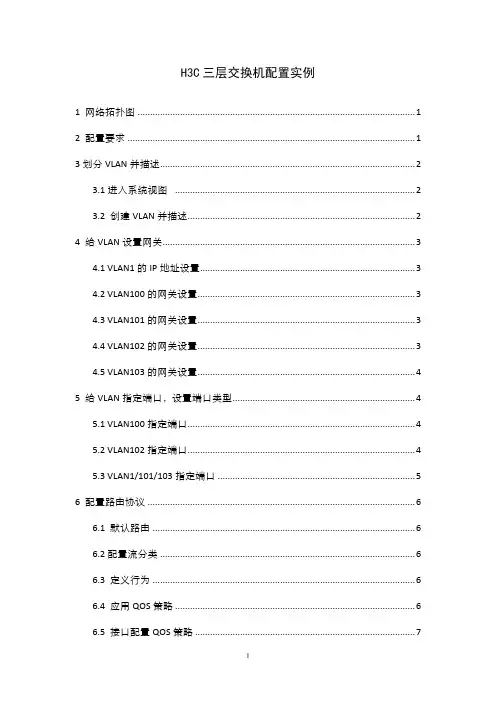

H3C三层交换机配置实例
