自动颗粒包装机的原理

摘 要

颗粒包装机一般适用于食品、医药、茶叶、化工、等产品中松散状、无粘性、细小的颗粒物品的小剂量自动包装，主要由包装材料输送机构、成型机构、封口机构、送料机构、切断机构、机架等组成，具有操作简单、生产量大、适用范围广等特点。本设计进行了颗粒包装机的设计方案论证、包装原理分析、机械结构设计和强度计算等，设计的颗粒包装机主要由供料料斗、计量供料、包装薄膜供给、成型、纵封、横封、定量供料器、切断、电器加热等组成，其工作原理是薄膜卷装在可调节轴向距离的轴上，薄膜经张紧装置、导向滚筒、牵引滚筒进入薄膜导向成型器，形成对折的U形结构。进而，纵封辊将薄膜横封成筒状，横封辊将筒状薄膜的底部封口，制成敞口袋，供料机构向敞口袋内充填物料，然后横封辊将敞口袋的口封合，切割装置的切刀将连续包装袋切成单袋，完成包装过程。本机具有整体性好、运动精度高、工作效率高、安全可靠、操作容易、制造成本低等特点。

关键词：颗粒包装机；结构设计；袋成型；纵封；横封。

ABSTRACT

Granule packing machine is generally used in food, medicine, tea, chemicals, and

other products in loose form, non-sticky, tiny particles goods in small doses automatic

packaging, mainly by the packaging material transport mechanism, forming mechanism,

sealing mechanism, feed mechanism, cutting institutions, racks, etc., with simple

operation, production capacity, wide application and other characteristics. This design

郑州奥特智能设备股份有限公司

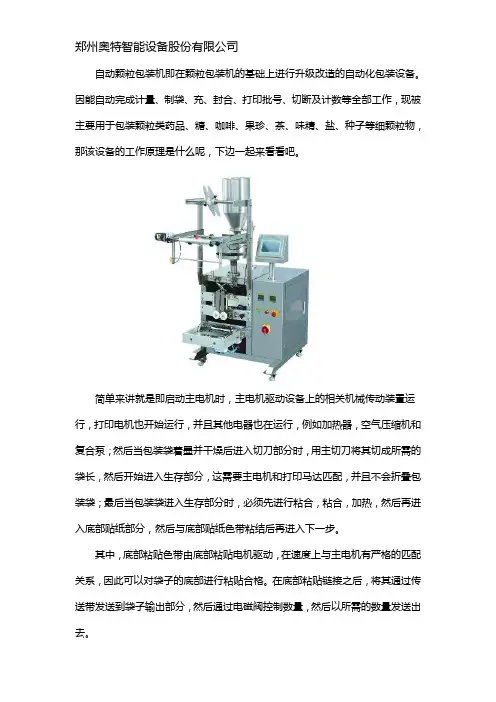

自动颗粒包装机即在颗粒包装机的基础上进行升级改造的自动化包装设备。因能自动完成计量、制袋、充、封合、打印批号、切断及计数等全部工作，现被主要用于包装颗粒类药品、糖、咖啡、果珍、茶、味精、盐、种子等细颗粒物，那该设备的工作原理是什么呢，下边一起来看看吧。

简单来讲就是即启动主电机时，主电机驱动设备上的相关机械传动装置运行，打印电机也开始运行，并且其他电器也在运行，例如加热器，空气压缩机和复合泵；然后当包装袋着墨并干燥后进入切刀部分时，用主切刀将其切成所需的袋长，然后开始进入生存部分，这需要主电机和打印马达匹配，并且不会折叠包装袋；最后当包装袋进入生存部分时，必须先进行粘合，粘合，加热，然后再进入底部贴纸部分，然后与底部贴纸色带粘结后再进入下一步。

其中，底部粘贴色带由底部粘贴电机驱动，在速度上与主电机有严格的匹配关系，因此可以对袋子的底部进行粘贴合格。在底部粘贴链接之后，将其通过传送带发送到袋子输出部分，然后通过电磁阀控制数量，然后以所需的数量发送出去。 郑州奥特智能设备股份有限公司

综上就是全自动颗粒包装机有关工作原理的介绍，希望对大家进一步的了解有所帮助，同时，如想了解更多有关设备信息，可咨询郑州奥特智能设备股份有限公司，该公司是一家专业研制、开发、生产、销售各种类型的粉剂、颗粒剂、液体、膏体定量灌装生产线、自动称重配料生产线设备的企业，不仅设备质优价廉，性价比高，且拥有完善的售后服务，因此，现深受客户的好评。

颗粒铝塑泡罩包装机设备工艺原理

引言

随着各行各业的发展和进步，包装机械的功能和使用范围也得到了很大的扩展。颗粒铝塑泡罩包装机是一种综合性较强、适用范围广、操作简单方便、性能稳定可靠的包装机械设备。本文将主要介绍颗粒铝塑泡罩包装机设备工艺原理。

设备工艺原理

工艺流程

颗粒铝塑泡罩包装机在工艺上主要分为以下几个步骤：

1. 加填颗粒物料：将颗粒物料存放于收料桶中，通过计量方式将颗粒物料定量加入机器的滚筒操作室内。

2. 封合铝塑膜：铝塑膜在供料架上打开，经过旋转平台和输送轨道进入到铝材框架内，机器自动将铝塑膜环绕到颗粒平台的上面，颗粒平台定位卡口将铝塑膜牢固的压在台面上，通过铝塑膜热封装置将铝塑膜封合到一起，形成一个泡罩套。

3. 凉却：热封完成后的泡罩套冷却后会自动掉落在输送报修机上。

4. 包装成型：泡罩套通过输送带传输，经过填充机操作中心加填物料，包装成型。 5. 包装封口：包装成型后的产品直接经过封口操作，形成成品包装。

工艺原理

颗粒铝塑泡罩包装机的工艺原理是在铝塑膜上定量输送原材料，通过经过专门工夹具振动，铝塑膜扣压固定，等待热封器进行热封，形成宜于包装物料的包装罩，准确测量填充物料的总量，自动加之于预留的包装罩内，并由计量系统完成出产。

其中，颗粒物料自动计量加填机构、泡罩套封合装置、输送与封口机构，合作操作确保了整条生产线高效、稳定的工作。

设备特点

颗粒铝塑泡罩包装机是一种集加料、封合、包装、封口于一体的综合性高的包装设备。设备具备以下几个特点：

1. 设备稳定：铝塑膜封合系统、分配系统、输送系统等关键部位均选用进口件配合国内优化设计，设备在长时间运行过程中表现稳定可靠。

2. 设备操作简单：采用人机界面，参数设定、设备监控等功能可以通过触摸屏实现。

3. 设备性能可调：设备具有颗粒物料自动计量加填机构，泡罩套封合装置、输送与封口机构合作，能够确保出产精度与产品质量。 4. 设备维护方便：设备主要部位模块化设计，可以快速拆分，便于设备维护与升级。

ffs包装机的工作原理及流程

FFS包装机是一种自动化包装设备，主要用于粉状、颗粒状和片状物料的包装。FFS是Form-Fill-Seal的缩写，意为成型、充填和封口。以下是FFS包装机的工作原理及流程：

1. 材料供给：FFS包装机会将粉状、颗粒状或片状物料从存储器或上一个工序中输送到包装机的供料器上。

2. 成型：包装机根据预设的包装袋尺寸和形状，通过加热和成型模块将卷材或半成品包装袋成型为预定的形式。

3. 充填：成型完成后，包装袋的下部会打开，供料器会将粉状、颗粒状或片状物料充填到包装袋内。

4. 封口：充填完成后，包装袋的顶部会进入封口模块，通过加热或加压的方式将包装袋顶部封口，确保物料不会漏出。

5. 修边和切割：封口完成后，包装机会进行修边和切割操作，将包装袋修整并切断，形成一个独立的包装袋。

6. 输出：已完成的包装袋会从包装机的输出口处移出，进入下一个工序或包装流水线。

需要注意的是，具体的工作流程会根据不同的FFS包装机型号和物料要求有所变化，例如可以加入称重装置、气体充填装置、立式或卧式包装形式等等，以满足不同的包装需求。
