气动技术复习题及答案

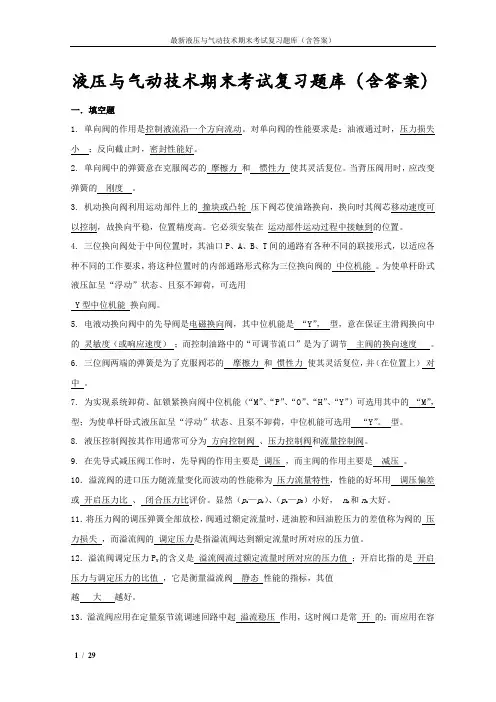

液压与气动技术期末考试复习题库（含答案）一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

填空题：1.液压传动装置由、、、和五部分组成。

2. 一般的气源装置主要由空气压缩机、冷却器、储气罐、和等组成。

3. 液压控制阀按其用途来分可分为，，。

4. 液压泵按结构分、、三种，它们是利用的变化来进行工作的，所以称为。

5.由于实际的流体具有一定的黏性，所以在管道中会存在压力的损失，这种压力损失有那两种，。

6. 压力阀的共同特点是利用和相平衡的原理来进行工作的。

7.液体在管中流动时，存在和两种流动状态，液体的流动状态可用来判定。

8．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。

9. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

10.液压传动是以为工作介质进行能量传递的一种形式。

1.答案：动力元件，执行元件，控制元件，辅助元件，工作介质2.干燥器，空气过滤器3.方向控制阀，压力控制阀，流量控制阀4.齿轮泵，叶片泵，柱塞泵，密封容积，容积式泵5.沿程压力损失，局部压力损失6.液压力，平衡力7.层流，絮流，雷诺数8.中位机能9.压力冲击10.液体1.液压执行元件包括：液压缸和液压马达，它们都是将压力能转化成机械能的能量转换装置。

2.压力控制阀主要有溢流阀，减压阀，顺序阀，压力继电器等。

3. 液压传动是以液体作为工作介质来进行能量传递。

4.常用的液体粘度有三种，分别为：运动粘度，相对粘度，动力粘度。

5.液压油的品种很多，主要可分为：矿物油型液压油，难燃型液压液。

6.消除困油的方法是：在齿轮的两侧开卸荷槽。

7.压力取决于负载，速度取决于流量。

8.高速马达有：齿轮马达，叶片马达，轴向柱塞马达。

9.齿轮泵按结构形式可分为：外啮合，内啮合。

10.液压执行元件包括：液压缸和液压马达。

11. 液压泵是液压系统的动力元件，也是一种能量转换装置。

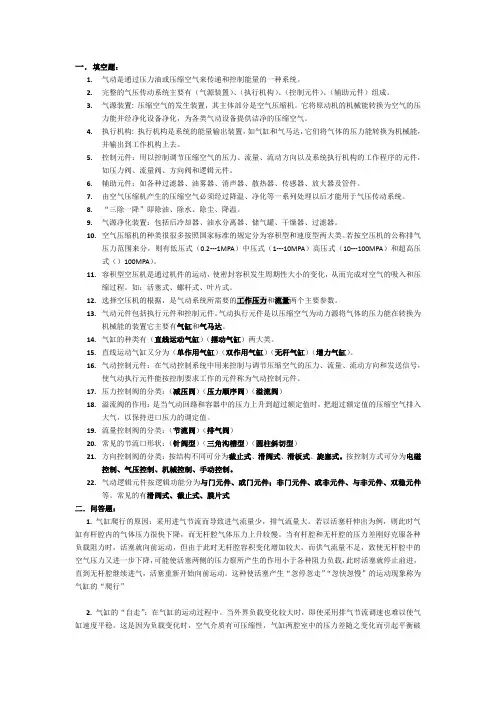

一．填空题：1.气动是通过压力油或压缩空气来传递和控制能量的一种系统。

2.完整的气压传动系统主要有（气源装置）、（执行机构）、（控制元件）、（辅助元件）组成。

3.气源装置: 压缩空气的发生装置，其主体部分是空气压缩机。

它将原动机的机械能转换为空气的压力能并经净化设备净化，为各类气动设备提供洁净的压缩空气。

4.执行机构: 执行机构是系统的能量输出装置，如气缸和气马达，它们将气体的压力能转换为机械能，并输出到工作机构上去。

5.控制元件：用以控制调节压缩空气的压力、流量、流动方向以及系统执行机构的工作程序的元件，如压力阀、流量阀、方向阀和逻辑元件。

6.辅助元件：如各种过滤器、油雾器、消声器、散热器、传感器、放大器及管件。

7.由空气压缩机产生的压缩空气必须经过降温、净化等一系列处理以后才能用于气压传动系统。

8.“三除一降”即除油、除水、除尘、降温。

9.气源净化装置：包括后冷却器、油水分离器、储气罐、干燥器、过滤器。

10.空气压缩机的种类很很多按照国家标准的规定分为容积型和速度型两大类。

若按空压机的公称排气压力范围来分，则有低压式（0.2---1MPA）中压式（1---10MPA）高压式（10---100MPA）和超高压式（）100MPA）。

11.容积型空压机是通过机件的运动，使密封容积发生周期性大小的变化，从而完成对空气的吸入和压缩过程。

如：活塞式、螺杆式、叶片式。

12.选择空压机的根据，是气动系统所需要的工作压力和流量两个主要参数。

13.气动元件包括执行元件和控制元件。

气动执行元件是以压缩空气为动力源将气体的压力能在转换为机械能的装置它主要有气缸和气马达。

14.气缸的种类有（直线运动气缸）（摆动气缸）两大类。

15.直线运动气缸又分为（单作用气缸）（双作用气缸）（无杆气缸）（增力气缸）。

16.气动控制元件：在气动控制系统中用来控制与调节压缩空气的压力、流量、流动方向和发送信号，使气动执行元件能按控制要求工作的元件称为气动控制元件。

《液压和气动技术》复习题第一部分气动技术广西职业技术学院一、填空题1.气压传动技术是以压缩空气为传动介质，传递动力和控制信号的技术。

2.电子产品在生产过程中多采用专机和自动化生产线，并且在进行生产，对环境要求非常严格，即便最细小的尘埃都有可能引起电子元件的短路，而气动技术无污染，能防止将污物带人生产区域。

3.气动系统中，由于压缩空气中含有灰尘和水分，介质需经过处理后才能使用。

4.气动系统必须具备气源、空气调节处理元件、控制元件、执行元件和辅助元件五大部分。

广西职业技术学院5.气源包括空气压缩机、后冷却器、油水分离器、储气罐和干燥器等元件。

6.气动系统的空气调节处理元件包括分水过滤器减压阀、等元件。

7.气动系统的控制元件包括压力控制元件、流量控制元件和方向控制元件。

8.气动系统的执行元件包括气缸、摆气缸、等。

9.气动系统的辅助元件包括压力表、消声器、管接头、管路等元件。

10.气动系统中提到的压力是指单位面积上受到的法向力，它与物理中压强的概念一样，但行业的习惯称呼是压力，用P表示。

广西职业技术学院11.以绝对零点为起点所测量的压力为绝对压力，用P绝表示；以当地大气压力为起点所测量的压力为相对压力，用P表示。

相12．1Kg/cm2（公斤力/平方厘米）=1bar，1Mpa=10bar=106Pa。

13.流量是指单位时间内所流过的气体的体积数，用字母q表示，常用单位有m3/min、L/min、cm3/s等。

14.气缸可按照气体作用方式划分为单作用和双作用两种。

15.单作用气缸指利用压缩空气驱动气缸的活塞产生一个方向的运动，而活塞另一个方向运动靠弹簧或其它外力驱动的气缸。

广西职业技术学院16 .双作用气缸指活塞两个方向的运动均由压缩空气来驱动的气缸。

17.摆动气缸常用于物体的转位、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等。

18.气马达是利用气体压力能实现连续曲线运动的气动元件，其作用相当于电动机。
