膨胀型防火涂料
在英格兰和威尔士《建筑规(BuildingRcgulation)》的许可文件B中，是这样描述防火安全的，“建筑物的设计和建造必须保证，在发生火灾时，建筑物能保持相当长时间的稳定性。”那么“相当长时间”是多长时间呢?
在该文件中，依据建筑物不同的高度和用途，规定了不同的耐火时间，从30mm到120mln不等，耐火时间的长短也与建筑中是否安装了喷水灭火系统(主动消防)有关。耐火时间是通过在建筑结构的钢构件上涂敷隔热材料(被动消防)来实现的。许可文件B中明确规定，这些隔热材料必须满足BS476第21部分《火灾试验标准(FireTestStandard)》关于耐火时间的要求。这个试验标准包括，在NAMAS许可的实验条件下，钢柱和钢梁的有载荷和无载荷实验。这个火灾试验方法是基于在燃烧室中的标准纤维素火，燃烧室温度控制在符合标准加热曲线的水平。根据实验结果就能确定各种情况下，钢材需要的绝热材料厚度。建筑者和设计人员经常青睐的一种重要的防火材料就是膨胀型防火涂料。
膨胀型防火涂料在火灾条件下，厚度能膨胀许多倍，并产生绝热炭化层或泡沫。炭化层能降低钢材温度升高的速度，从而延长结构破坏的时间。
在英国，除了《建筑规范》有一些要求外，对结构钢组件(在没有气体、油类和化学危险品的场所)，目前还没有其他进行更进一步试验的法定要求。特别是针对爆炸和(或)烃类火影响后果的实验或许可，也没有具体的规定要求。本文作者也相信，其他欧洲国家和美国，情况也与此相似，而且这些国家只有国家标准规定的纤维素火实验。
2001年9月11日纽约世界贸易中心事件后，在全世界范围内关于高层建筑消防的许多问题被提了出来。为了达到更可靠的安全程度，同时也为了解答这些特殊问题，利氏涂料公司(Leigh"sPaints)已经开发出了——系列Firetex膨胀型防火涂料，以应对爆炸和烃类火灾。
在世贸中心事故中，先发生爆炸，然后起火，消防没施丧失厂刈下面结构的保护作用，膨胀型防火涂料必须在爆炸过程中和爆炸发生后都能保持完好并粘附在钢材1上。所以，Leigh"sPaints就采用了一种Advantica技术(以前英国的一种气体技术)来进行气体爆炸实验，以评价薄薄一层膨胀型防火涂料抵御爆炸的能力。
非膨胀型防火涂料配方
非膨胀型防火涂料是由难燃性或不燃性树酯、阻燃剂、防火填料等组成。
（1） 主要成膜物质：难燃性树脂，一般为含卤素、磷、氮之类的高分子合成树脂，如卤化醇酸树脂、聚酯、环氧、酚醛、；氯化橡胶、氯丁橡胶乳液、聚丙烯酸酯乳液、VAE乳液等
另外，如水玻璃、硅溶胶、磷酸盐等无机材料可作为无机防火材料的成膜物质，由它们组成的涂料层具有不燃性、不发烟和无毒性等特点。
（2） 阻燃剂：阻燃剂增加涂膜的难燃性。常用的有：含磷、卤的有机物，如氯化石蜡、十溴联苯醚、磷酚三氯乙醛酯等。另外还有锑系、硼系（硼酸、硼砂、硼酸锌、硼酸铝）、铝系、锆系（氧化锆）等无机阻燃剂。其中三氯化锑与含卤的树脂相配合应用常可获得较好的阻燃能力。
（3） 防火填料：常用的无机颜料和填料都具有不燃性或低热传导性和隔热性，他们能增加涂层的难燃性。常用的有膨胀石蛭石、珍珠岩、云母粉、滑石粉、高岭土、氧化锌、钛白、碳酸钙、氢氧化铝、硼酸锌、三氧化二锑等。
（4） 助剂：为了满足防火涂料的其他性能要求，还需要使用一些助剂，例如增塑剂、分散剂、消泡剂、成膜助剂等。
配方举例
1、 无机非膨胀型防火涂料
内墙用防火涂料
成分 用量/质量份
85%磷酸 2
水 41
含水磷酸铝 57
壬基苯酚 0.15
异丙醇 1.65
金红石 38.9
工艺、性能 将磷酸、磷酸铝和水混合加热熔解后，冷到室温加入壬基苯酚、异丙醇混和均匀，再加入用水浸湿的金红石，将混合物加速搅拌，调和即成装饰用防火涂料。
将成品刷于干墙面上，该墙面暴露于500℃的明火中而不燃烧，此时干墙面上没有火焰，只有少量烟雾产生。本品广泛应用于高级建筑、防火仓库等内墙装饰涂刷。
白色水性建筑防火涂料
工艺、性能 本品主要用于建筑物表面做防火涂层，既可单独做装饰性涂料，又可作为底层涂料，上面再涂其他涂层。
2、 水性非膨胀型防火涂料 成分 用量/质量份
85%磷酸 1.4

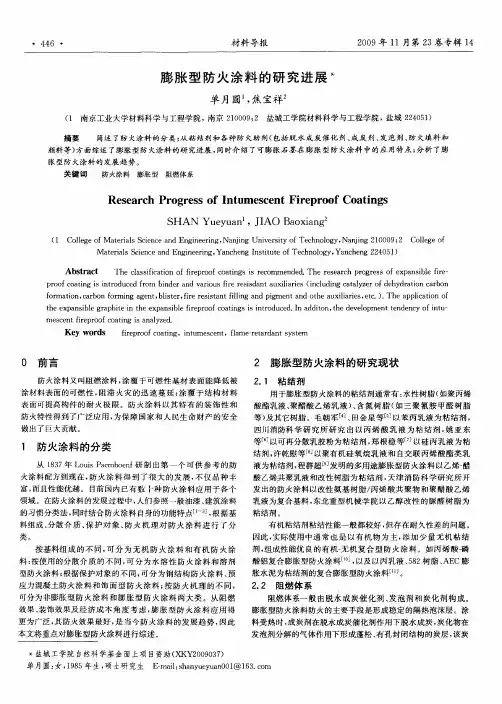

材料导报 ２００９年１１月第２３卷专辑１４
膨胀型防火涂料的研究进展
单月圆 ，焦宝祥。
（１南京工业大学材料科学与工程学院，南京２１０００９；２盐城工学院材料科学与２１２程学院，盐城２２４０５１）
摘要 简述了防火涂料的分类；从粘结剂和各种防火助剂（包括脱水成炭催化剂、成炭剂、发泡剂、防火填料和
颜料等）方面综述了膨胀型防火涂料的研究进展，同时介绍了可膨胀石墨在膨胀型防火涂料中的应用特点；分析了膨
胀型防火涂料的发展趋势。
关键词 防火涂料膨胀型阻燃体系
Ｒｅｓｅａｒｃｈ Ｐｒｏｇｒｅｓｓ ｏｆ Ｉｎｔｕｍｅｓｃｅｎｔ Ｆｉｒｅｐｒｏｏｆ Ｃｏａｔｉｎｇｓ
ＳＨＡＮ Ｙｕｅｙｕａｎ ，ＪＩＡＯ Ｂａｏｘｉａｎｇ
（１ Ｃｏｌｌｅｇｅ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｎａｎｊｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｎａｎｊｉｎｇ ２１０００９；２ Ｃｏｌｌｅｇｅ ｏｆ
Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｙａｎｃｈｅｎｇ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｙａｎｃｈｅｎｇ ２２４０５１）
Ａｂｓｔｒａｃｔ Ｔｈｅ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ ｆｉｒｅｐｒｏｏｆ ｃｏａｔｉｎｇｓ ｉｓ ｒｅｃｏｍｍｅｎｄｅｄ．Ｔｈｅ ｒｅｓｅａｒｃｈ ｐｒｏｇｒｅｓｓ ｏｆ ｅｘｐａｎｓｉｂｌｅ ｆｉｒｅ—
ｐｒｏｏｆ ｃｏａｔｉｎｇ ｉｓ ｉｎｔｒｏｄｕｃｅｄ ｆｒｏｍ ｂｉｎｄｅｒ ａｎｄ ｖａｒｉｏｕｓ ｆｉｒｅ ｒｅｓｉｓｄａｎｔ ａｕｘｉｌｉａｒｉｅｓ（ｉｎｃｌｕｄｉｎｇ ｃａｔａｌｙｚｅｒ ｏｆ ｄｅｈｙｄｒａｔｉｏｎ ｃａｒｂｏｎ
ｆｏｒｍａｔｉｏｎ，ｃａｒｂｏｎ ｆｏｒｍｉｎｇ ａｇｅｎｔ，ｂｌｉｓｔｅｒ，ｆｉｒｅ ｒｅｓｉｓｔａｎｔ ｆｉｌｌｉｎｇ ａｎｄ ｐｉｇｍｅｎｔ ａｎｄ ｏｔｈｅ ａｕｘｉｌｉａｒｉｅｓ，ｅｔｃ．）．Ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｅｘｐａｎｓｉｂｌｅ ｇｒａｐｈｉｔｅ ｉｎ ｔｈｅ ｅｘｐａｎｓｉｂｌｅ ｆｉｒｅｐｒｏｏｆ ｃｏａｔｉｎｇｓ ｉｓ ｉｎｔｒｏｄｕｃｅｄ．Ｉｎ ａｄｄｉｔｏｎ，ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｔｅｎｄｅｎｃｙ ｏｆ ｉｎｔｕ—
非膨胀型防火涂料防开裂的研究
随着人们对建筑安全的要求越来越高，防火涂料成为建筑材料中不可或缺的一部分。然而，一些防火涂料在防火效果的同时也会出现开裂的问题，这给建筑的安全带来了潜在的威胁。因此，研究一种非膨胀型防火涂料，能够有效地解决开裂问题，具有重要的实际意义。
我们需要了解开裂的原因。一般来说，防火涂料的开裂与其含有的膨胀剂有关。膨胀剂在高温下产生膨胀，从而形成泡沫状物质，起到隔热、防火的作用。然而，过多的膨胀剂会导致防火涂料的膨胀率过高，使得涂料在高温下容易破裂、开裂。
因此，我们需要研发一种不含膨胀剂的防火涂料。这种涂料应该能够在高温下形成致密的保护层，起到防火的作用。同时，它还需要具备良好的粘附性和耐久性，能够在长时间的使用中不出现开裂、龟裂等问题。
基于上述要求，我们可以探索一种以无机材料为主要组成成分的防火涂料。无机材料具有较高的耐高温性能，能够在高温下形成致密的保护层。同时，无机材料还具备良好的耐久性和耐候性，能够在不同环境下长时间地保持防火效果。此外，无机材料的粘附性也较好，能够有效地附着在建筑表面，不易脱落。
为了进一步提高防火涂料的性能，我们可以引入一些有机材料作为辅助成分。这些有机材料可以增加涂料的可塑性和柔韧性，使其更易涂抹和粘附。同时，有机材料还可以在涂料固化后形成微小的孔隙，起到一定的隔热作用。我们需要根据不同的应用场景和要求，选择合适的有机材料进行配合。
除了材料的选择外，涂料的制备和施工也十分关键。为了保证涂料的质量和性能，我们需要在制备过程中严格控制材料的配比和搅拌时间，确保各成分充分混合。在施工过程中，我们需要注意涂料的厚度和涂刷均匀度，避免出现部位厚度不足或过厚的情况。
我们需要对新型防火涂料进行严格的防火测试和性能评估。通过实验数据的分析和比较，确定涂料的防火等级、使用寿命和环境适应性等指标。在满足相关标准和要求的前提下，我们可以将新型防火涂料推广应用到建筑、交通、能源等领域，为人们的生命财产安全提供更加可靠的保障。
