拱形骨架护坡施工方案

拱形骨架护坡施工方案

一、引言

随着城市发展的不断壮大，城市规划和建设中需要考虑土地利用的合理化和环境保护的要求。而在城市建设中，护坡工程起到了重要的作用，不仅可以保护土地不受侵蚀，还能美化城市环境，提升居民的生活质量。而拱形骨架护坡作为一种新型的护坡施工方案，因其具有结构稳定、施工简便和经济实用等优点，越来越受到城市规划和建设领域的关注和应用。 二、施工方案概述

拱形骨架护坡施工方案是一种以拱形结构为主体的护坡工程方案。其施工步骤主要包括地形勘测、设计计算、材料准备、土方开挖、骨架搭设、填土压实和护面处理等环节。

1. 地形勘测：首先需要进行对护坡地形的勘测，包括地势高低、坡度角度、土壤性质等数据的测量，以便进行后续的设计计算和材料准备。

2. 设计计算：根据地形勘测的数据，进行设计计算，确定拱形骨架的高度、宽度、间距等参数，并进一步确定所需的建材和施工方式。

3. 材料准备：根据设计计算的结果，准备所需的建材，包括钢筋、混凝土、填土等。同时，还需要准备必要的施工设备和工具。

4. 土方开挖：在材料准备完成后，按照设计要求进行土方开挖，将原有土壤挖掉，以便后续的骨架搭设和填土施工。

5. 骨架搭设：在土方开挖完成后，开始进行拱形骨架的搭设工作。根据设计要求，利用钢筋和混凝土搭建起拱形骨架结构，确保其结构稳定和承载能力。

6. 填土压实：在骨架搭设完成后，开始进行填土压实工作。将填土逐层填充到骨架内部，并采用合适的压实方法，使填土紧密排列，提高坡面的稳定性和负荷能力。

7. 护面处理：填土压实完成后，对护坡进行护面处理，可以采用喷涂混凝土、植被覆盖等方式，以增强护坡的美观性和环境适应性。

三、施工注意事项 在拱形骨架护坡施工过程中，需要注意以下几个方面：

1. 设计计算准确：在进行设计计算时，要充分考虑地形特点、土壤性质和坡度等因素，确保设计的拱形骨架能够满足护坡的稳定和承载要求。

2. 建材选用合理：选择合适的钢筋、混凝土和填土材料，确保其质量符合相关标准和要求，以保证施工过程中的安全和护坡工程的可靠性。 3. 施工工艺标准化：在施工过程中，要按照标准化的施工工艺进行操作，确保施工质量和安全，减少施工过程中的风险和变数。

拱形骨架护坡施工方案

1. 引言

拱形骨架护坡是一种常用的施工技术，用于防止土壤侵蚀和坡面塌方，保护土地资源和人民财产安全。本文将介绍拱形骨架护坡的施工方案，包括设计要求、施工步骤和材料选用。

2. 设计要求

在进行拱形骨架护坡的施工前，需要明确以下设计要求：

2.1 护坡类型

根据实际情况确定护坡类型，可以选择护坡桩、护坡墙或护坡面等，根据地形、土壤类型和坡度等因素进行选择。

2.2 护坡高度

根据护坡的功能需求，确定护坡的高度。一般情况下，护坡的高度应满足土壤侵蚀控制的要求，并考虑到坡面的稳定性。 2.3 抗滑安全系数

护坡的抗滑安全系数是指护坡结构在承受荷载时的稳定性。根据土壤类型、坡度和护坡材料的强度等因素，确定抗滑安全系数的要求。

2.4 施工期限

根据工程进度和施工条件，确定施工期限。施工期限的确定要充分考虑施工工艺的复杂性和不可控因素对工期的影响。

3. 施工步骤

3.1 前期准备

在正式进行拱形骨架护坡施工之前，需要进行必要的前期准备工作。

3.1.1 土壤平整

将施工现场的土壤进行平整，清除杂草、石块和其他障碍物，保证施工区域的整洁。 3.1.2 基础处理

对需要施工的区域进行基础处理，包括挖掘基坑、夯实土壤和灌注混凝土等工作，确保护坡基础的稳固性。

3.2 骨架搭建

3.2.1 材料准备

根据设计要求，选择合适的护坡材料，如钢筋、钢板或混凝土等。对材料进行检查和预处理，确保材料的质量和适用性。

3.2.2 骨架搭建

根据设计要求和施工图纸，进行骨架的搭建。将护坡材料按照设计要求进行加固和连接，确保骨架的稳定性和承载能力。 3.3 填土与护面

3.3.1 填土

根据骨架的高度和设计要求，进行填土工作。填土时需要注意均匀分布，避免土壤的不均匀沉降和坡面的不平整。

3.3.2 护面

在填土完成后，对坡面进行护面处理。可以采用植被、混凝土抹面或其他合适的方式进行护面，以增加坡面的稳定性和美观度。

青海省S102线西宁绕城环线

大通经湟中至平安段公路工程

拱形骨架防护施工

组织设计

日期 年 月 日

路基拱形骨架护坡防护施工方案

一、工程概况

K171+060～K173+120段路基左侧边坡高度为5m-22，采用C20混凝土拱形骨架护坡防护。该段边坡处于高填方和低挖方路段，边坡分两级-三级，一级边坡高8m，坡度为1:0.75；二级边坡平均高6m，坡度为1:1.0。三级边坡高6m，坡度为1:1.25；一二三级护坡间设3.0m宽平台。拱形骨架内部采用喷播植草防护，骨架拱内净宽2.0m，净高2.0m。主骨架断面尺寸为0.4m×0.4m（不含挡水块高度），拱圈断面尺寸为0.4 4m×0.38m（不含挡水块高度）。

二、施工准备

1、原材料准备

1）、砂子：所用细砂必须洁净，不得含有草根、泥块等杂物，砂的含泥量不应超过3%。

2）、水泥：采用P.O.32.5普通硅酸盐水泥。

3）、碎石：碎石的选择应符合设计（配合比报告）及规范要求。

4）、模板：所用模板必须光滑、平整。

2、施工现场准备

1）、施工现场做好临时防排水系统、架设合理的电力系统、配备完好的混凝土原材料计量设备及混凝土养生设备等。

2）、人员及机械配备

为满足施工需要，我单位结合施工文件及现场施工条件综合考虑配备了如下人员及机具，详见附表：

人员配备一览表

工种及人员 人数

技术员 1

测量员 2

实验员 2

混凝土浇筑工 4

模板安装工 4

机械工 2

杂工 6

施工机具配备一览表

机械设备名称 型号 单位 数量

混凝土搅拌机 JZC350 台 1

混凝土运输车 台 1

振捣器 ZN50 台 2

三、工期安排

依据本合同段总体施工工期，结合施工现场条件及人、材、机、料的配置情况，计划工期为2009年11月01日至2009年11月30日。

四、施工方案及过程

拱形护坡采用人工挖方，支架模板法先下级后上级逐级施工的次序。

杭黄铁路站前Ⅱ标项目经理部一分部 路基拱形骨架护坡施工方案

1

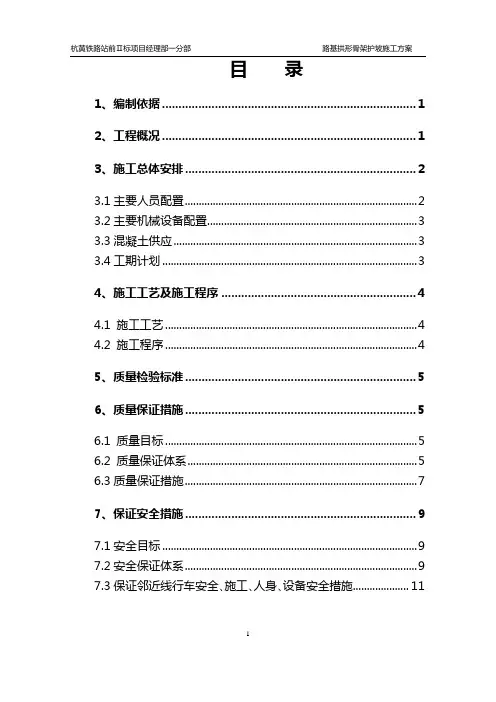

目 录

1、编制依据 ............................................................................. 1

2、工程概况 ............................................................................. 1

3、施工总体安排 ...................................................................... 2

3.1主要人员配置 ................................................................................... 2

3.2主要机械设备配置 ........................................................................... 3

3.3混凝土供应 ....................................................................................... 3

3.4工期计划 ........................................................................................... 3

4、施工工艺及施工程序 ........................................................... 4

4.1 施工工艺 .......................................................................................... 4
