完整版)施工平面总布置图及说明施工场地总平面布置及说明施工场地总平面布置1.1 场地布置原则1.1.1 根据业主批示的场地进行布置临时工程和设施。
1.1.2 布置应节约用地，有利于生产、方便生活和管理。
1.1.3 应与业主提供的电源、水源及交通设施等条件相适应。
1.2 施工场地布置位置本标段施工范围为YCK30+951.979～YCK33＋246.500，全长2.km。
本标段施工场地将完全利用指定用地，在YCK32+900右侧布置项目部、监理工程师生活和办公房屋、工地中心试验室、工地卫生保健站、各种生产车间等。
在预制箱梁架设起点YCK34+912.550处设箱梁提升站，布置提梁设施及值班房、工具库等少量房屋。
施工场地布置详见“施工场地平面布置图（一）、（二）”。
施工场地布置说明1.临时房屋生活房屋：职工住房、工人宿舍、办公用房等均采用活动板房。
生产房屋：试验室、配电室采用灰砂砖砌筑的三类房屋；钢筋、木工车间采用钢管支架，侧面及屋面采用水泥瓦与钢支架。
2.施工围蔽正式施工围蔽：采用砖砌24墙，或采用5cm厚空心钢板（下部设砖基础）。
围墙外立面绘制宣传壁画，有XXX标志、工地名称、公益及地铁宣传广告，在工地大门外设立相应的施工标牌。
施工临时围蔽：按XXX2001年218号文的要求采用弧形彩色镀锌压型钢板，底部砖砌基础。
场地内进行绿化建设，美化环境，创建“花园式”工地。
全部驻地待工程完工后予以恢复原貌，尤其是将植被恢复。
3.卫生医疗机构本工程地处广州市，医疗机构较健全，拟在项目经理部驻地设卫生保键站，负责做好职工的医疗、预防、保健和早期抢救工作。
4.环保设施在施工驻地修建沉淀池集中处理生活污水，在机械检修保养场地修建隔油池、沉淀池处理产生的含油废水。
在产生生产废水的施工现场，修建沉淀池，将生产废水沉淀处理和其它必要的处理后再后排入城市下水道或河涌。
生活垃圾按可回收利用、可生物降解、不易生物降解分三类设立垃圾箱，分类收集、处理。
施工总平面布置施工总平面布置常以施工总平面图来表示，它是拟建项目施工场地的总体布置图，是一个具体指导施工部署的行动方案，对于指导现场有组织、有计划的文明施工具有重大意义。
施工总平面图按照施工部署、施工方案和施工总进度计划等前期已完工作的要求，对施工现场的交通道路、材料仓库、附属生产企业、临时房屋建筑和临时水、电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项临时设施和永久性建筑物以及拟建工程之间的空间关系。
一些特殊的内容，如现场临时用电、临时用水布置等，当总平面布置图不能清晰表示时，也可单独绘制平面布置图。
平面布置图绘制应有比例关系，一般为1∶1 000或者1∶2000。
各种临设应标注外围尺寸，并应有文字说明。
现场所有设施、用房应由总平面布置图例表述，避免采用文字叙述的方式。
1.施工总平面图布置的原则为了保证施工总平面图的可行性与合理性，布置时应遵循以下几条原则。
（1）充分利用现有场地，施工场地占用面积少；不占或少占农田，使整体布局紧凑、科学、合理。
（2）合理布置运输机械和其他施工设施，科学规划道路，保证运输方便、道路畅通，减少二次搬运及运输费用。
（3）合理划分施工区域和存放场地，要满足施工部署和施工工艺流程的要求，减少各工程之间和各专业工种之间的相互干扰。
（4）充分利用各种永久性建（构）筑物和已有设施为施工服务，降低临时设施的建造费用，尽量采用装配式施工设施，提高其安装速度。
（5）生产区与生活区宜分离设置，各种生产生活设施应便于使用，要满足“有利生产、方便生活、安全防火和环境保护”的要求。
（6）应满足劳动保护、节能、消防等要求，遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
①除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
②塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
③装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。
④水泥库选择地势较高、排水方便靠近搅拌机的地方。
Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 标高的作用和设置在项目浏览器中，展开视图-平面视图-标高，双击需要设置的标高视图，如标高1。
在属性面板中，可以修改标高的名称、偏移量、基准等属性。
在绘图区域中，可以拖动标高线的端点或中点来调整标高的位置和方向。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏标高。
1.2 轴网的作用和绘制在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制轴网的平面视图。
在绘图工具栏中，选择绘制-轴网或者快捷键WA。
在属性面板中，可以修改轴网的类型、名称、偏移量等属性。
在绘图区域中，可以按照图纸要求绘制水平或垂直的轴网线，并在每个交点处添加轴网标记。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏轴网。
二、绘制首层墙体2.1 墙体的类型和创建在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制墙体的平面视图。
在绘图工具栏中，选择结构-墙或者快捷键WA。
在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。
在绘图区域中，可以按照图纸要求绘制不同类型和位置的墙体，并在每个端点处添加墙体连接符号。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏墙体。
2.2 墙体的编辑和调整在项目浏览器中，展开视图-平面视图-地面层，双击需要编辑和调整墙体的平面视图。
在绘图区域中，可以使用选择工具或过滤器来选择需要编辑和调整的墙体。
在修改工具栏中，可以使用移动、旋转、镜像、裁剪、延伸等工具来改变墙体的位置和形状。
在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏墙体。
三、绘制首层门窗3.1 门窗的类型和加载在项目浏览器中，展开视图-平面视图-地面层，双击需要加载门窗的平面视图。
在绘图工具栏中，选择结构-门或者快捷键DR，或者选择结构-窗或者快捷键WN。

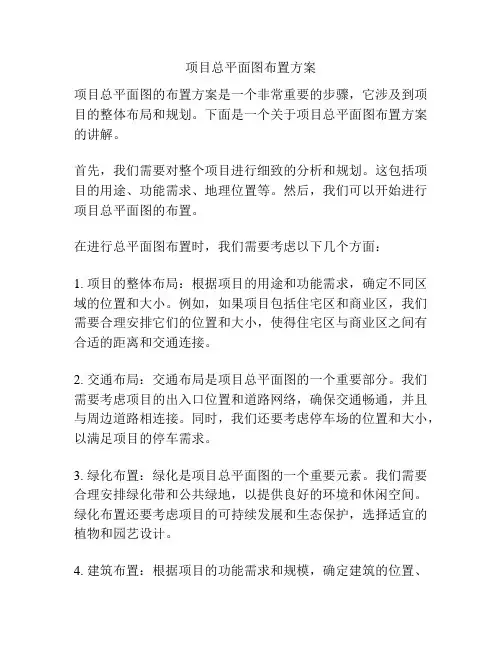

项目总平面图布置方案
项目总平面图的布置方案是一个非常重要的步骤，它涉及到项目的整体布局和规划。
下面是一个关于项目总平面图布置方案的讲解。
首先，我们需要对整个项目进行细致的分析和规划。
这包括项目的用途、功能需求、地理位置等。
然后，我们可以开始进行项目总平面图的布置。
在进行总平面图布置时，我们需要考虑以下几个方面：
1. 项目的整体布局：根据项目的用途和功能需求，确定不同区域的位置和大小。
例如，如果项目包括住宅区和商业区，我们需要合理安排它们的位置和大小，使得住宅区与商业区之间有合适的距离和交通连接。
2. 交通布局：交通布局是项目总平面图的一个重要部分。
我们需要考虑项目的出入口位置和道路网络，确保交通畅通，并且与周边道路相连接。
同时，我们还要考虑停车场的位置和大小，以满足项目的停车需求。
3. 绿化布置：绿化是项目总平面图的一个重要元素。
我们需要合理安排绿化带和公共绿地，以提供良好的环境和休闲空间。
绿化布置还要考虑项目的可持续发展和生态保护，选择适宜的植物和园艺设计。
4. 建筑布置：根据项目的功能需求和规模，确定建筑的位置、
高度和形状。
我们要考虑建筑的朝向、通风和采光条件，以提供舒适的居住和工作环境。
5. 公共设施布置：根据项目的需求，确定公共设施的位置和规模，如学校、医院、体育场等。
我们要确保这些设施能够满足项目居民和用户的需要，并且配套合理。
总的来说，项目总平面图的布置需要综合考虑项目的用途、功能需求、地理位置和环境要求等多个因素。
合理的布置方案可以提供良好的居住和工作环境，提高项目的可持续发展能力。
02-Revit界面介绍在学习 Revit 之前，我们需要先了解其界面结构，它的功能及其布局。
本文将会带领大家了解 Revit 的基本界面和功能，以及如何操作。
Revit 是建筑、结构、机电和水暖工程设计及施工可视化方案的应用程序。
在建筑行业内，它已经成为必不可少的工具之一。
界面结构当你第一次打开 Revit 时，你会看到以下的界面：Revit 界面结构示意图Revit 界面结构示意图图中的界面主要分为以下几个区域：1.快捷工具栏：这是工具栏区域，包括一些常用的工具，比如绘制、编辑和控制图像等。
2.菜单栏：提供了一些选项，使你可以方便地访问和使用 Revit 的每一项功能。
3.项目浏览器：这一区域是用于浏览 Revit 项目模型的树形目录结构。
你可以在这里浏览模型中每一个构件的详细信息，包括参数、图层、底图等。
4.视图区域：这是 Revit 中最重要的部分，它是用来呈现 3D 模型或 2D平面图的。
你可以通过导航视图，从不同的角度查看你的 3D 模型。
5.信息中心：Revit 中的信息中心是用来显示和编辑元素的详细信息以及属性等内容。
你可以在此设置元素、查看构造参数值、建立族类型、进行选择操作等。
Revit 功能和操作Revit 功能和操作非常复杂，这里只简略介绍一些基本操作。
制图工具Revit 有多种工具可以绘制 2D 或 3D 模型，其中包括：•绘制墙、楼板、栏杆等。
•创建门或窗等。
•进行标注。
例如，标记墙的长度和高度。
•添加说明文本等。
编辑工具使用 Revit 编辑工具可以轻松地修改和改进 3D 模型，包括以下：•移动、旋转、缩放、修改构件。
•按照计划进行建筑模型中的协调性检查。
•在建筑模型中添加更多的细节。
定制工具Revit 的灵活性理应允许用户进行高度的定制，以满足他们特定的需求。
例如：•定制符号、标记和字符以进行更好的标注。
•创建用户化的家族族库。
在 Revit 中，还有许多其他的功能和操作方法，这里只是详述了最重要和基本的。

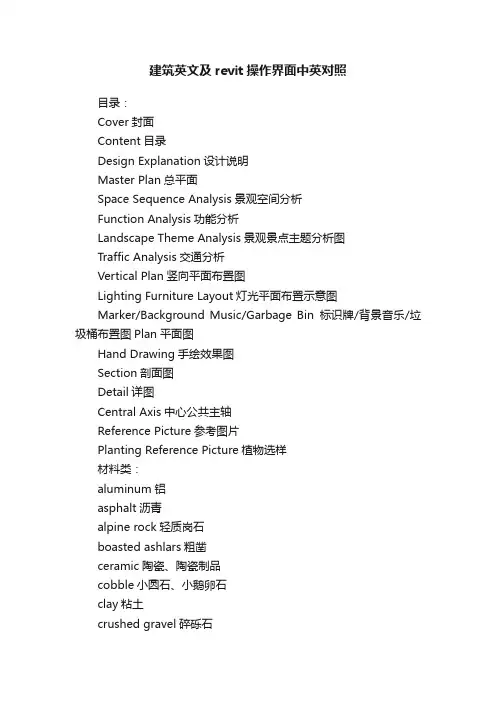

建筑英文及revit操作界面中英对照目录：Cover封面Content目录Design Explanation设计说明Master Plan总平面Space Sequence Analysis景观空间分析Function Analysis功能分析Landscape Theme Analysis景观景点主题分析图Traffic Analysis交通分析Vertical Plan竖向平面布置图Lighting Furniture Layout灯光平面布置示意图Marker/Background Music/Garbage Bin标识牌/背景音乐/垃圾桶布置图Plan平面图Hand Drawing手绘效果图Section剖面图Detail详图Central Axis中心公共主轴Reference Picture参考图片Planting Reference Picture植物选样材料类：aluminum铝asphalt沥青alpine rock轻质岗石boasted ashlars粗凿ceramic陶瓷、陶瓷制品cobble小圆石、小鹅卵石clay粘土crushed gravel碎砾石crushed stone concrete碎石混凝土crushed stone碎石cement石灰enamel陶瓷、瓷釉frosted glass磨砂玻璃grit stone/sand stone砂岩glazed colored glass/colored glazed glass彩釉玻璃granite花岗石、花岗岩gravel卵石galleting碎石片ground pavement material墙面地砖材料light-gauge steel section/hollow steel section薄壁型钢light slates轻质板岩lime earth灰土masonry砝石结构membrane张拉膜、膜结构membrane waterproofing薄膜防水mosaic马赛克quarry stone masonry/quarrystone bond粗石体plaster灰浆polished plate glass/polished plate磨光平板玻璃panel面板、嵌板rusticated ashlars粗琢方石rough rubble粗毛石reinforcement钢筋设计阶段：existing condition analysis现状分析analyses of existings城市现状分析construction site service施工现场服务conceptual design概念设计circulation analysis交通体系分析construction drawing施工图complete level完成面标高details细部设计、细部大样示意图diagram示意图、表elevation上升、高地、海拔、正面图development design扩初设计fa?ade/elevation正面、立面general development analysis城市总体发展分析general situation survey概况general layout plan/master plan总平面general nature environment总体自然分析grid and landmark analysis城市网格系统及地标性建筑物分析general urban and landscape concept总体城市及景观设计概念general level design总平面竖向设计general section总体剖面图layout plan布置图legend图例lighting plan灯光布置图plan drawing平面图plot plan基地图presentation drawing示意图perspective/render效果图pavement plan铺装示意图reference pictures/imaged picture参考图片reference level参考标高图片site overall arrangement场地布局space sequence relation空间序列specification指定、指明、详细说明书scheme design方案设计sketch手绘草图sectorization功能分区section剖面site planning场地设计reference picture of planting植物配置意向图reference picture of street furniture街道家具布置意向图设计描述：a thick green area密集绿化administration/administrative行政administration zone行政区位function analysis功能分析arc/camber弧形askew歪的、斜的aesthetics美学height高度abstract art抽象派artist艺术家、大师art nouveau新艺术主义acre英亩architect建筑师be integrated with与……结合起来bisect切成两份、对开bend弯曲boundary/border边界operfloor架空层budget预算estimate评估beach海滩building code建筑规范----------------------------------Mass 体量Extrusion拉伸Blend融合Revolve旋转Sweep放样Swept Blend放样融合Void Forms 空心形状image 图集link 链接import 导入insert from file 从文件插入load family 载入族load as group 作为组载入aligned 对齐linear 线性angular 角度radial 径向arc length 弧长度spot elevation 高程点spot coordinate 高程点坐标spot slope 高程点坡度dimension 尺寸标注detail line 详图线region 区域component 构件revision cloud 云线批注symbol 符号detail group 详图组insulation 隔热层spelling 拼写检查tag by category 按类别标记tag all 全部标记multi-category 多类别material 材质view reference 视图参照keynnote 注释记号curtain system 幕墙系统curtain grid 幕墙网格mullion 坚框model text 模型文字model line 模型线railing 扶手ramp 坡道stairs 楼梯level 标高grid 轴网beam 梁brace 支撑foundation 基础legend 图例tag 标记set 设置show 显示ref plane 参照平面build 构建circulation 楼梯坡道datum 基准structure 结构work plane 工作平面in-place mass 内建体量show mass 显示体量place mass 放置体量model by face 面模型conceptural mass 概念体量model site 场地建模toposurface 地形表面site component 场地构件parking component 停车场构件building pad 建筑地坪split surface 拆分表面merge surfaces 合并表面subregion 子面域property line 建筑红线graded region 平整区域label contours 标记等高线graphics 图形view properties 视图属性view templates 视图样板visibility/graphics 可见性/图形filters 过滤器thin lines 细线3d view 3d视图section 剖面callout 详细索引drafting view 绘图视图elevation 立面plan views 平面视图duplicate view 复制视图schedules 明细表scope box 范围框new sheet 新建图纸title block 标题栏matchline 拼接线activate 激活deactivate 取消激活switch windows 切换窗口close hidden 关闭隐藏对象replicate 复制cascade 层叠tile 平铺user interface 用户界面show composition 图纸组合design options 设计选项pick to edit 拾取以进行编辑main model 主模型manage project 管理项目manage links 管理链接phases 阶段materials 材质project parameters 项目参数project infomation 项目信息project units 项目单位shared parameters 共享参数transfer project standards 传递项目标准purge unused 清除未使用项project location 项目位置location 位置coordinates 坐标position 位置macro manager 宏管理器macro security 宏安全性worksets 工作集active workset 活动工作集gray inactive worksets 以灰色显示非活动工作集synchronize with central 与中心文件同步reload latest 重新载入最新工作集relinquish all mine 放弃全部请求restore backup 恢复备份copy/monitor 复制、监视coordination review 协调查询interference check 碰撞检查corrdinate 坐标。
