L2 + — 第4章 电路探秘
第1节 电路图（一）
【知识提要】
1． 电路：把电源、用电器、开关用导线连接起来组成的电流路径叫做电路。
2． 电路图：用元件符号代替实物表示电路的图。
3． 电路存在状态：通路（闭合电路）、开路（断路）、短路。
【同步练习】
一、选择题
1．下图是某电路的实物路，图中的曲线表示导线，那么闭合开关后，小灯泡能够发光的是图（ ）
2．上题中，不允许把开关闭合的是图（ ）
3．对应如下的实物图，小红作出对应的电路图有三个，如下图所示，其中正确的是图（ ）
4．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时L1 和L2均已发光。则当闭合开关时，下列说法正确的是（ ）
A．L1熄灭，L2发光 B．L1发光，L2熄灭
C．L1发光，L2发光 D．L1熄灭，L2熄灭
二、综合、填空题
5．家里的电灯、工厂里的机器用的电是从 通过 过来的，电子表、手电筒用的电则是各种 提供的。
6．电路是由_____、_____、_____和______等元件组成的电流的路径。接通的电路叫做______。断开的电路叫做______。如果把导线直接接在电源正负极上，这样的电路则是_____。
7．把下列电路元件与它对应的作用用直线连接起来：
电源 持续供电
导线 连通或切断电源 L1
L2 S
+
— L1 L2 S1
S2 开关 利用电流来工作
用电器
连接各元件
8．我们平时在“开灯”时，也就是让电灯发光工作，实际上是将开关 ，使电灯所在电路形成 路；“关灯”时，实际上是将开关 ，使电灯所在电路形成 路。

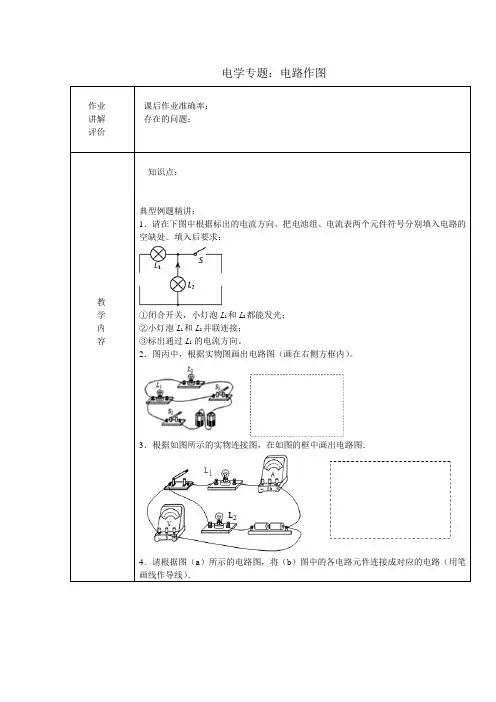

电学专题：电路作图
作业
讲解
评价
课后作业准确率：
存在的问题：
教
学
内
容
知识点：
典型例题精讲：
1．请在下图中根据标出的电流方向，把电池组、电流表两个元件符号分别填入电路的空缺处。填入后要求：
①闭合开关，小灯泡L1和L2都能发光；
②小灯泡L1和L2并联连接；
③标出通过L1 的电流方向。
2．图丙中，根据实物图画出电路图（画在右侧方框内）。
3．根据如图所示的实物连接图，在如图的框中画出电路图．
4．请根据图（a）所示的电路图，将（b）图中的各电路元件连接成对应的电路（用笔画线作导线）．
5．用笔画线表示导线，将如图所示的电路连接完整。要求：灯泡L1与L2并联，用电流表测L1中的电流）
6．请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．
7．用图示器材探究并联电路电压的特点（其中两只灯泡的阻值不相等），完成图中未完成的连接，要求电压表测L2两端的电压。
8．试根据实物图在虚线框内画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
9．根据如图所示的实物连线图，在虚线方框中画出对应的电路图．
10．现有电源、三盏灯、开关和若干根导线．要求：
（1）将下图所示的实物连接成两盏灯并联，L1只由一个开关S1控制，L2由S1和S2共同控制的电路．导线不许交叉． （2）根据实物连接图．在方框内画出电路图．
11．如图小梦为测量小灯泡的功率所连的电路．请先找出此电路连接中的错误和不妥之处，用“×”作出标记并用笔划线代替导线纠正，然后在右框中画出正确的电路图．
12．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：
①电压表测小灯两端电压；
②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮。
13．根据题目要求完成作图．
①请在图甲中的两个虚线框内，选填 “电源”和 “开关”的符号，满足当开关都闭合时两灯组成并联电路。
控光控声220V220V光控声控220V光控声控控光控声220VDCBA电路图练习
1．在图1所示的四个电路图中，正确的是图（ ）
2．如图2所示的电路，当开关S1、S2都断开时的电路叫______；当开关S1闭合、S2断开时的电路叫______；当开关S1、S2都闭合时的电路叫______；当开关S2闭合、S1断开时的电路叫______。
3．如图3所示的电路图中：
(1)灯泡EL1和EL2是______（选填“串联”、“并联”）。
(2)开关SA1控制______，开关SA2控制______，开关SA3控制______。
(3)当开关SA1、SA2、SA3都闭合时，EL1灯泡的灯丝断了，灯泡EL1______，灯泡EL2______（选填“发光”、“不发光”）。
4．如图所示的四个电路图，当开关K闭合时，小灯泡L1和L2都发光的是
5．如图所示，要使灯L1与L2串联，应该闭合开关______，断开开关______；如果要使灯L1与L2并联，则应该闭合开关______，断开开关______；如果三只开关全闭合，电路发生______。
6．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是
7．在图中，正确的电路是
8．某同学做两小灯泡串联、一只开关起控制的实验。实物图如图所示，请指出其中错误及开关闭合前后会出现什么情况，并加以改正。
9．现有一盏电灯，一个电铃，两个开关，电池组一个，导线若干。要求：电灯与电铃并联，开关S1控制电灯，S2作总开关，画出它的电路图。
10．对应图的实物图，画出电路图
11．画出如图所示的实物图的电路图。
