河南机电高等专科学校电气工程系电子课程设计报告设计题目：水位自动控制专业：电机与电器班级：101 班学号：姓名：指导教师：设计时间：2012-6-25微控制器技术课程设计任务书设计题目：水位自动控制7设计时间：2012.6.7——2012.6.19设计任务：在Proteus中画出原理图或使用实物，编制程序，实现以下功能：1、使用LED数码管显示当前水位；2、使用按键模拟水位开关；3、可以设定水位上、下限，到达或超过温度上限时，电机停止转动；到达或超过温度下限时，电机开始转动。
背景资料：1、单片机原理与应用2、检测技术3、计算机原理与接口技术进度安排：1、第一天，领取题目，熟悉设计内容，分解设计步骤和任务；2、第2-3天，规划设计软硬件，编制程序流程、绘制硬件电路。
3、第4-6天，动手制作硬件电路，或编写软件，并调试。
4、第7天，中期检查。
5、第9-10天，完善为完成内容，书写设计报告。
6、第11天，提交设计报告，整理设计实物，等待答辩。
7、第12天，设计答辩。
题目：水位自动控制一、设计目的1、掌握51单片机的基本硬件结构及工作原理。
2、熟悉关于51单片机系列的程序编写，并学会基本程序的设计。
3、了解51系列单片机的有关控制系统的相关知识。
4、学会将理论赋予实践，逐步掌握运用理论知识解决实际问题的方法。
二、设计要求在Proteus中画出原理图或使用实物，编制程序，实现以下功能：1、使用LED数码管显示当前水位；2、使用按键模拟水位开关；3、可以设定水位上、下限，到达或超过水位上限时，电机停止转动；到达或超过水位下限时，电机开始转动。
4、设置声光报警系统，当水位过低或满水位时，相应报警指示灯闪烁，并发出报警声。
三、方案设计与论证水位检测电路可以通过两个 51 单片机的管脚来感知水位的变化，产生不同的逻辑组合来控制是否进水或是停止进水。
输出端可由一个端口来控制电机的运行状态，进而控制水泵的工作。
方案一:设计采用 ADC0808 芯片。
课程设计(论文)题目名称：课程名称：学生姓名：学号：学院：指导教师：课程设计任务书目录摘要 (4)引言 (5)1几种方案的比较 (6)1.1 简单的机械式控制方式 (6)1.2 复杂控制器控制方案 (6)1.3通过水位变化上下限的控制方式 (6)2水塔水位控制原理 (8)3电路设计 (9)3.1原件的介绍 (9)3.2引脚功能 (10)3.3 水位检测接口电路 (13)3.4报警接口电路 (14)3.5 存储器扩展接口电路.................. .. (14)4系统软件设计 (15)4.1 流程图 (15)4.2程序 (16)5实验仿真 (18)6结语 (19)7参考文献 (19)摘要随着微电子工业的迅速发展，单片机控制的智能型控制器广泛应用于电子产品中，为了使学生对单片机控制的智能型控制器有较深的了解。
经过综合分析选择了由单片机控制的智能型液位控制器作为研究项目，通过训练充分激发学生分析问题、解决问题和综合应用所学知识的潜能。
另外，水位控制在高层小区水塔水位控制，污水处理设备和有毒，腐蚀性液体液位控制中也被广泛应用。
通过对模型的设计可很好的延伸到具体应用案例中。
设计一种基于单片机水塔水位检测控制系统。
该系统能实现水位检测、电机故障检测、处理和报警等功能，实现超高、低警戒水位报警，超高警戒水位处理。
介绍电路接口原理图，给出相应的软件设计流程图和汇编程序，并用Proteus软件仿真。
实验结果表明，该系统具有良好的检测控制功能，可移植性和扩展性强。
关键词：单片机；水位检测；控制系统；仿真引言水塔供水的主要问题是塔内水位应始终保持在一定范围，避免“空塔”、“溢塔”现象发生。
目前，控制水塔水位方法较多，其中较为常用的是由单片机控制实现自动运行，使水塔内水位保持恒定，以保证连续正常地供水。
实际供水过程中要确保水位在允许的范围内浮动，应采用电压控制水位。
首先通过实时检测电压，测量水位变化，从而控制电动机，保证水位正常。
《单片机原理与接口技术》课程设计题目：基于单片机的水位控制系统设计《单片机原理与接口技术》课程设计任务书一、基本情况学时：2周学分：1.5 学分适应班级：自动化二、进度安排本设计共安排2周，合计60学时，具体分配如下：动员及准备工作：1学时选题分组：1学时PROTEUS仿真软件使用讲解：8学时总体方案设计：8学时硬件设计：12学时PROTEUS仿真图绘制：4学时软件设计：12学时撰写设计报告： 4 学时制作答辩PPT ： 4 学时答辩： 4 学时总结：2学时教师辅导：随时三、基本要求1、课程设计的基本要求《单片机原理与接口技术》课程设计的主要内容包括：理论设计与撰写设计报告等。
其中理论设计又包括总体方案选择，硬件系统设计、软件系统设计；硬件设计包括单元电路，选择元器件及计算参数等；软件设计包括程序流程图和应用程序。
程序设计是课程设计的关键环节，通过进一步完善程序设计，使之达到课题所要求的指标。
课程设计的最后要求是写出设计总结报告，把设计内容进行全面的总结。
2、课程设计的教学要求《单片机原理与接口技术》课程设计的教学采用相对集中的方式进行，以班为单位全班学生集中到设计室进行。
严格考勤制度，在实训期间累计旷课达到6节以上，或者迟到、早退累计达到8次以上，该课程考核按不及格处理。
课程设计的分组：每3-4名学生组成一个小组，完成一个课题的设计。
小组成员既有分工、又要协作，同一小组的成员之间可以相互探讨、协商，可以互相借鉴或参考别人的设计方法和经验。
但每个学生必须单独完成设计任务，要有完整的设计资料，独立撰写设计报告。
教学要求具体如下：（一）、掌握单片机应用系统开发、设计流程；硬件、软件的资源分配与规划。
（二）、熟练硬件电路原理图的设计与绘制。
（三）、掌握运用PROTUS进行软、硬件仿真调试能力。
（四）、熟练运用C语言编写开发程序。
（五）、熟练掌握制板及实物焊接技能。
（六）、掌握单片机应用系统综合调试的方法、具备综合调试能力。
电子信息工程实验教学中心《综合课程设计》设计报告完成日期：2015/6/30目录摘要 (1)1 绪论 (2)1.1 项目研究背景及意义 (2)1.2 课题现状32 总体设计方案及论证 (3)2.1 总体方案设计 (3)3 硬件实现及单元电路设计 (4)3.1 设计原理 (4)3.2 设计方案 (5)3.3 传感器模块 (5)3.3.1 传感器的选择 (5)3.4 系统工作原理......................................................... 错误！未定义书签。
3.5 水位显示电路 (7)3.6 外部晶振时钟电路的设计 (7)3.7 时钟电路的设计 (8)3.8 自动报警电路 (8)3.9 中央处理器模块 (9)3.10 继电器控制模块 (9)3.11 水位检测系统仿真图 144 软件设计 (13)4.1 主程序工作流程图 (13)5 总结 (15)6 参考文献 (15)附录 (16)附件1：原理图 (16)附件2：仿真图 (16)附件3：元件清单 (17)附件4：程序........................................................................... 错误！未定义书签。
摘要随着社会的发展，科技的进步以及人们生活水平的逐步提高，各种方便与生活的自动控制系统开始进入了我们的生活，单片机作为微型计算机发展的一个重要分支，具有高可靠性、高性能价格比、低电压、低功耗等优势，以其为核心的自动控制系统赢得了广泛的应用。
该课程设计的题目是基于单片机的水塔水位控制，在此水塔水位控制系统中，检测信号来自插入水中的4个金属棒，以感知水位变化情况。
工作正常情况下，应保持水位在某一范围内，当水位变化发生故障的时候，及时关断电机电源，发出声、光报警信号。
其目的在于对单片机技术的应用，由单片机实现自动运行，使水塔内水位始终保持在一定范围，以保证连续正常地供水。

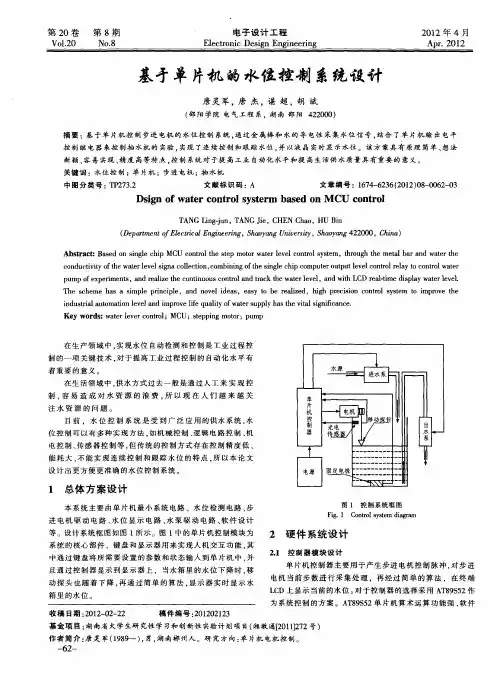

基于单片机的水位控制系统设计.课程设计任务书题目水位控制器设计专业、班级学号姓名主要内容、基本要求、主要参考资料等：一、主要内容：①熟悉单片机应用系统的设计方法和规范，达到综合的目的。
②学习文件检索和查找数据手册的能力。
③学习protel软件的使用。
④学会整理和总结设计文档报告。
二、基本要求：①以MCS-51系列单片机为核心，组成一个水位自动控制系统。
②六区间式水位显示。
③全自动位式进水。
④满水、低水水位报警。
⑤水位传感器故障自检及报警提示。
⑥能延时恢复的报警消音。
三、主要参考资料：①张毅坤等单片微型计算机原理及应用西安西安电子科技大学出版社②李建忠编著单片机原理及应用西安西安电子科技大学出版社完成期限：指导教师签名：课程负责人签名：目录摘要 (I)1、概述 (1)1.1、系统原理 (1)1.2、系统结构图 (1)1.3、控制方案说明 (2)1.4、系统组成及原理 (2)2、硬件设计 (4)2.1、单片机最小系统电路设计 (4)2.2、水位检测传感器的选用 (5)2.3、稳压电路的设计 (6)2.4、光报警电路的设计 (7)2.5、水泵的介绍 (9)2.6、继电器控制水泵加水电路 (12)2.7、电源电路 (13)2.8、看门狗技术 (14)3、软件设计 (17)3.1、系统总原理图 (17)3.2、系统程序清单 (18)总结 (20)参考文献 (21)附录 (22)摘要设计一种基于单片机水塔水位检测控制系统。
该系统能实现水位检测、电机故障检测、处理和报警等功能，实现超高、低警戒水位报警，超高警戒水位处理。
调查的过程当中发现，目前大多数的住宅小区都是采用人工加水的办法，即当水用完的时候，就人工开启水泵进行加水，十分不便。
引起了老百姓的抱怨----水用完之前，不知道水已经很少，待用完后才知晓，如果是急需水的情况下，那就十分麻烦要等加水后才有水用；加水的过程当中，还需要人时刻检查水位情况，以防止水量超过最高水位线；所有这一切问题的存在，都在呼唤一种简单经济的水位控制系统的诞生。
基于AT89C51单片机的水位控制系统课程设计报告设计课程设计课程名称嵌入式系统课程设计学科名称(加粗，3号)专业课5月31日，XXXX项目权重分值具体要求分值文献阅读和调查论证0分。
XXXX年月日分工合作描述学科名称学生姓名学生编号工作完成DS18B20数字温度计设计最终总结调试。
所有团队成员将共同完成项目总结1 1简介3 2设计方法和原则4 (1)水塔水位控制原则4 (2)总体设计4 3硬件设计5 (1)硬件设计5 (2)主芯片AT89C51 5 (3)光学报警和显示电路6 (4)键盘连接电路6 (5)复位电路7 (6)晶体振荡器电路8 4软件设计9 (4)) 程序流程图及其分析9 5系统仿真和实际调试10 (1)组件列表10 (2)系统调试和仿真10 6共结13致谢13附录1源代码15word模型抽象水箱液位控制系统研究背景:在工农业生产中，经常需要控制液位。
随着国家工业的快速发展，水位控制技术已经广泛应用于石油、化工、医药、食品等行业。
低温液体(液氧、液氮、液态氩、液化天然气和液态二氧化碳等。
)被广泛使用。
作为储存低温液体的容器，它们必须能够承受载荷。
在电厂和钢厂，维持正常的锅炉汽包水位、除氧器水位、汽轮机凝汽器水位、高低压加热器水位等。
是设备安全运行的保证。
在教学和科研中，经常会遇到需要控制水位的实验装置。
水箱液位控制系统的研究意义:大型水箱是许多公司生产过程中必不可少的一部分。
其优异的性能和工作质量不仅对生产有很大的影响，而且影响安全生产。
过去，大量的水箱操作是由相应的人员进行的。
这种人工方法带来了很大的缺点，例如水位控制、水箱环境的持续监控、夜间监控等。
操作人员稍有疏忽，或者简单的监控设备损坏，都会给生产人员的人身安全带来不可挽回的损失和更严重的风险。
因此，要控制水箱，如果我们能使用精确的自动系统，严格按照生产规定操作，就能最大限度地避免事故的发生，节约资源，有效地提高生产效率。
从节约水资源的角度考虑，以往的人工控制在很多情况下造成了不必要的资源浪费。
1 绪论单片机应用发展迅速而广泛。
在过程控制中，单片机既可作为主计算机，又可作为分布式计算机控制系统中的前端机，完成模拟量的采集和开关量的输入、处理和控制计算，然后输出控制信号。
单片机广泛用于仪器仪表中，与不同类型的传感器相结合，实现诸如电压、功率、频率、湿度、流量、速度、厚度、压力、温度等物理量的测量；在家用电器设备中，单片机已广泛用于电视机、录音机、电冰箱、电饭锅、微波炉、洗衣、高级电子玩具、家用防盗报警等各种家电设备中。
在计算机网络和通信、医用设备、工商、金融、科研、教育、国防、航空航天等领域都有着十分广泛的应用。
随着科技的发展，液位测量技术趋于智能化、微型化、可视化。
本设计思想是用单片机做下位机，PC机做上位机，单片机和PC机相结合对水箱液位进行测量和监控。
该设计要求具有一定的智能化，可操作性和稳定性好。
1．1 课题背景与研究意义在工农业生产中，常常需要测量液体液位。
随着国家工业的迅速发展，液位测量技术被广泛应用到石油、化工、医药、食品等各行各业中。
低温液体（液氧、液氮、液氩、液化天然气及液体二氧化碳等）得到广泛的应用，作为贮存低温液体的容器要保证能承受其载荷；在发电厂、炼钢厂中，保持正常的锅炉汽包水位、除氧器水位、汽轮机凝气器水位、高、低压加热器水位等，是设备安全运行的保证；在教学与科学研究中，也经常碰到需要进行液位控制的实验装置。
1．2 国内外研究现状及发展液位测量的方法比较多，依据测量方式的不同可分为接触式与非接触式两种类型。
●接触式测量法接触式测量法是指测量用传感器直接与容器内存储液体相接触，从而获得测量参数的方法。
本方法所使用的电容通常由两块圆柱形极板或一个探极与罐壁构成。
当液位不同时，电容器的介电常数就不同，故电容量也不同。
在此基础上可以把电容量转化为电压、相移、频率、脉宽等物理量，再进行测量。
电容式液位测量装置通常结构简单、灵敏度高、稳定性好、动态响应快，适合于恶劣的工作环境，生产成本也不高；但电容液位测量器需要考虑温度补偿，且介质的成分、水分、温度、密度等不确定变化因素直接影响测量结果的准确性，另外检测电路比较复杂，尤其是检测微小电容量的变化。
课程设计(论文)题目名称：课程名称：学生姓名：学号：学院：指导教师：课程设计任务书目录摘要 (4)引言 (5)1几种方案的比较 (6)1.1 简单的机械式控制方式 (6)1.2 复杂控制器控制方案 (6)1.3通过水位变化上下限的控制方式 (6)2水塔水位控制原理 (8)3电路设计 (9)3.1原件的介绍 (9)3.2引脚功能 (10)3.3 水位检测接口电路 (13)3.4报警接口电路 (14)3.5 存储器扩展接口电路.................. .. (14)4系统软件设计 (15)4.1 流程图 (15)4.2程序 (16)5实验仿真 (18)6结语 (19)7参考文献 (19)摘要随着微电子工业的迅速发展，单片机控制的智能型控制器广泛应用于电子产品中，为了使学生对单片机控制的智能型控制器有较深的了解。
经过综合分析选择了由单片机控制的智能型液位控制器作为研究项目，通过训练充分激发学生分析问题、解决问题和综合应用所学知识的潜能。
另外，水位控制在高层小区水塔水位控制，污水处理设备和有毒，腐蚀性液体液位控制中也被广泛应用。
通过对模型的设计可很好的延伸到具体应用案例中。
设计一种基于单片机水塔水位检测控制系统。
该系统能实现水位检测、电机故障检测、处理和报警等功能，实现超高、低警戒水位报警，超高警戒水位处理。
介绍电路接口原理图，给出相应的软件设计流程图和汇编程序，并用Proteus软件仿真。
实验结果表明，该系统具有良好的检测控制功能，可移植性和扩展性强。
关键词：单片机；水位检测；控制系统；仿真引言水塔供水的主要问题是塔内水位应始终保持在一定范围，避免“空塔”、“溢塔”现象发生。
目前，控制水塔水位方法较多，其中较为常用的是由单片机控制实现自动运行，使水塔内水位保持恒定，以保证连续正常地供水。
实际供水过程中要确保水位在允许的范围内浮动，应采用电压控制水位。
首先通过实时检测电压，测量水位变化，从而控制电动机，保证水位正常。
因此，这里给出以Atmel公司的AT89C5l单片机为核心器件的水塔水位检测控制系统仿真设计，实现水位的检测控制、电机故障检测、处理和报警等功能，并在Proteus 软件环境下实际仿真。
实验结果表明，该系统具有良好的检测控制功能可移植性和扩展性强。
1设计方案比较对于水位进行控制的设计方式有很多，而应用较多的主要有3种，三种方式的实现如下：1.1简单的机械式控制方式。
其常用形式有浮标式、电极式等，这种控制形式的优点是结构简单，成本低廉。
存在问题是精度不高，不能进行数值显示，另外很容易引起误动作，且只能单独控制，与计算机进行通信较难实现。
1.2复杂控制器控制方式。
这种控制方式是通过安装在水泵出口管道上的压力传感器，把出口压力变成标准工业电信号的模拟信号，经过前置放大、多路切换、A／D变换成数字信号传送到单片机，经单片机运算和给定参量的比较，进行PID运算，得出调节参量；经由D／A变换给调压／变频调速装置输入给定端，控制其输出电压变化，来调节电机转速，以达到控制水塔水位的目的。
1.3通过水位变化上下限的控制方式。
这种控制方式通过在水塔的不同高度固定不动的3根金属棒ABC，以感知水位的变化情况。
其中，A棒处于下限水位，C棒处于上限水位，B棒在上﹑下限水位之间。
A棒接+5V电源，B棒﹑C棒各通过一个电阻与地相连。
针对上述3种控制方式，以及设计需达到的性能要求，这里选择第三种控制方式。
最终形成的方案是，利用单片机为控制核心，设计一个对供水箱水位进行监控的系统。
当水塔水位下降至下限水位时，启动水泵；水塔水位上升至上限水位时，关闭水泵；水塔水位在上、下限水位之间时，水泵保持原状态；供水系统出现故障时，自动报警；故障解除时，水泵恢复正常工作。
2水塔水位控制原理单片机水塔水位控制原理如图l所示，图中的虚线表示允许水位变化的上、下限位置。
在正常情况下，水位应控制在虚线范围之内。
为此，在水塔内的不同高度处，安装固定不变的3根金属棒A、B、C，用以反映水位变化的情况。
其中，A棒在下限水位，B棒在上、下限水位之间，C棒在上限水位(底端靠近水池底部，不能过低，要保证有足够大的流水量)。
水塔由电机带动水泵供水，单片机控制电机转动，随着供水，水位不断上升，当水位上升到上限水位时，由于水的导电作用，使B、C棒均与+5 V连通。
因此b、c两端的电压都为+5 V即为“1”状态．此时应停止电机和水泵工作，不再向水塔注水；当水位处于上、下限之间时，B棒和A棒导通，而C棒不能与A棒导通，b端为“1”状态，c端为“0”状态。
此时电机带动水泵给水塔注水，使水位上升，还是电机不工作，水位不断下降，都应继续维持原有工作状态；当水位处于下限位置以下时，B、C棒均不能与A棒导通，b、c均为“0”状态，此时应启动电机转动，带动水泵给水塔注水。
3电路设计水塔水位控制系统主要由CPU(AT89C51)、水位检测接口电路、报警接口电路、存储器扩展接口电路、复位电路、时钟振荡等部分组成。
而设计中所用到的原件有AT89C51、74LS373锁存器、3.1原件的介绍AT89C51：AT89C51是一种带4K字节闪存可编程可擦除只读存储器的低电压、高性能CMOS 8位微处理器，俗称单片机。
AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除1000次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
74LS373锁存器： 74LS373的输出端 O0~O7 可直接与总线相连。
当三态允许控制端 OE 为低电平时，O0~O7 为正常逻辑状态，可用来驱动负载或总线。
当 OE 为高电平时，O0~O7 呈高阻态，即不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响。
当锁存允许端 LE 为高电平时，O 随数据 D 而变。
当 LE 为低电平时，O 被锁存在已建立的数据电平。
当 LE 端施密特触发器的输入滞后作用，使交流和直流噪声抗扰度被改善 400mV。
引出端符号：D0～D7 数据输入端OE 三态允许控制端（低电平有效）LE 锁存允许端O0~O7 输出端。
2732存储器：2732以 HMOS-E(高速NMOS硅栅)工艺制成，24脚双列直插式，，2732为4KB容量，地址线12条A0～A11；，数据线8条D0～D7，远为片选端，低电平有效，OE／VPP是输出允许信号，低电平有效，该引脚在编程时也作为编程电压VPP的输入端。
VCC为十5V电源，GND为地。
3.2引脚功能P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P0口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89C51的一些特殊功能口，如下表所示：P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。
RST：复位输入。
当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。
在FLASH编程期间，此引脚用于输入编程脉冲。
在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。
因此它可用作对外部输出的脉冲或用于定时目的。
然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。
如想禁止ALE的输出可在SFR8EH地址上置0。
此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。
另外，该引脚被略微拉高。
如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。
在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。
但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。
在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
XTAL1和XTAL2分别为反向放大器的输入和输出。
该反向放大器可以配置为片内振荡器。
石晶振荡和陶瓷振荡均可采用。
如采用外部时钟源驱动器件，XTAL2应不接。
有余输入至内部时钟信号要通过一个二分频触发器，因此对外部时钟信号的脉宽无任何要求，但必须保证脉冲的高低电平要求的宽度。
如图2所示。
图3为系统硬件电路。
3.3 水位检测接口电路为了便于实现水位检测功能，用一个两位的拨码开关模拟b、c 端的状态(1、0)，正电极接+5 V电源，每个负电极分别通过4．7 kQ 的电阻(尺1，R2)接地。
将单片机的P1．0端口接开关1，P1．1端口接开关2。
假设被水淹没的负电极都为高电平，此时开关置1；露在水面的负电极都为低电平，开关此时置为0。
单片机通过负电极重复采集检测水位，当缺水时(此时两个开关均置0)，电机必须带动水泵抽水；若水位在正常范围内时，检测信号为高，低电平(此时开关1置1，开关2置0)；当水位过高时，检测信号为高电平(此时开关l 和2都置1)，单片机检测到P1．0和P1．1为高电平后，立即停机。
