泵与风机1-2

泵与风机习题

简答题

第一章简答题

1-1．写出泵有效功率表达式，并解释式中各量的含义及单位。1-2．风机全压及静压的定义式什么？1-3．简述流体在叶轮内的流动分析假设。

1-4．解释叶轮内流体的牵连运动、相对运动及绝对运动，并画出速度三角形。1-5．已知叶轮的几何条件及转速时，如何求圆周速度u和绝对速度的径向分速r.1-6．流体在轴流式叶轮内流动的速度三角形有什么特点？

1-7．试写出叶片式（离心式和轴流式）泵与风机的能量方程式的两种形式。1-8．为了提高叶片式泵与风机的理论能头，可以采取那些措施？

1-9．为了提高叶片式泵与风机的理论能头，采用加大叶轮外径D2的方法与提高转速n的方法对泵与风机各有什么影响？

1-10．分别画出后弯式、径向式和前弯式叶轮的出口速度三角形。1-11．简述叶片安装角与理论能头的关系。1-12．简述叶片安装角与反作用度的关系。1-13．三种不同型式的叶轮那种效率高，为什么？

1-14．流体流经泵与风机时存在那几种形式的损失？

1-15．有人说：“叶轮叶片数有限时，其理论能头有所下降是由于流体在叶轮内的流动损失引起”，你认为如何？

1-16．圆盘摩擦损失属于哪种形式的损失？它与那些因素有关？1-17．什么是冲击损失，它是怎样产生的？ 1-18．机械效率、容积效率和流动效率的定义式是什么，三者与总效率的关系如何？

1-19．简述H、HT、HT三者的关系。

1-20．泵启动时，为避免启动电流过大，离心式泵和轴流式泵的出口阀门状态如何？为什么？

1-21．对自江河、水库取水的电厂循环水泵而言，其H-qV性能曲线应怎样比较好；而对于电厂的给水泵、凝结水泵，其H-qV性能曲线应怎样比较好，为什么？

1-22．试解释火力发电厂凝结泵和给水泵启动时要开启旁路阀的原因。1-23．简述正、负预旋对泵与风机能头的影响。1-24．简述正预旋对泵汽蚀性能的影响。

1-25．简述泵与风机管路系统的静能头的概念。

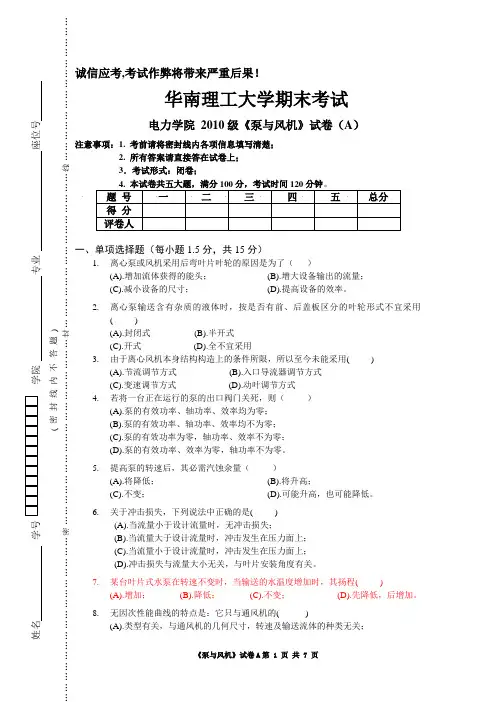

《泵与风机》试卷A第 1 页 共 7 页 诚信应考,考试作弊将带来严重后果！

华南理工大学期末考试

电力学院 2010级《泵与风机》试卷（A）

注意事项：1. 考前请将密封线内各项信息填写清楚；

2. 所有答案请直接答在试卷上；

3．考试形式：闭卷；

4. 本试卷共五大题，满分100分，考试时间120分钟。

题 号 一 二 三 四 五 总分

得 分

评卷人

一、单项选择题（每小题1.5分，共15分）

1. 离心泵或风机采用后弯叶片叶轮的原因是为了（ ）

(A).增加流体获得的能头； (B).增大设备输出的流量；

(C).减小设备的尺寸； (D).提高设备的效率。

2. 离心泵输送含有杂质的液体时，按是否有前、后盖板区分的叶轮形式不宜采用( )

(A).封闭式 (B).半开式

(C).开式 (D).全不宜采用

3. 由于离心风机本身结构构造上的条件所限，所以至今未能采用( )

(A).节流调节方式 (B).入口导流器调节方式

(C).变速调节方式 (D).动叶调节方式

4. 若将一台正在运行的泵的出口阀门关死，则（ ）

(A).泵的有效功率、轴功率、效率均为零；

(B).泵的有效功率、轴功率、效率均不为零；

(C).泵的有效功率为零，轴功率、效率不为零；

(D).泵的有效功率、效率为零，轴功率不为零。

5. 提高泵的转速后，其必需汽蚀余量（ ）

(A).将降低； (B).将升高；

(C).不变； (D).可能升高，也可能降低。

6. 关于冲击损失，下列说法中正确的是( )

(A).当流量小于设计流量时，无冲击损失；

(B).当流量大于设计流量时，冲击发生在压力面上；

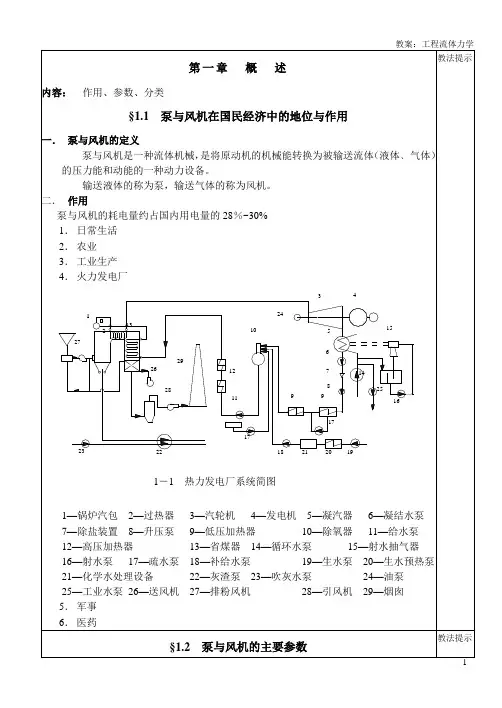

教案：工程流体力学

- 1 - 第一章 概 述

内容： 作用、参数、分类

§1.1 泵与风机在国民经济中的地位与作用

一． 泵与风机的定义

泵与风机是一种流体机械，是将原动机的机械能转换为被输送流体（液体﹑气体）的压力能和动能的一种动力设备。

输送液体的称为泵，输送气体的称为风机。

二． 作用

泵与风机的耗电量约占国内用电量的28％~30%

1． 日常生活

2． 农业

3． 工业生产

4． 火力发电厂

1—锅炉汽包 2—过热器 3—汽轮机 4—发电机 5—凝汽器 6—凝结水泵

7—除盐装置 8—升压泵 9—低压加热器 10—除氧器 11—给水泵

12—高压加热器 13—省煤器 14—循环水泵 15—射水抽气器

16—射水泵 17—疏水泵 18—补给水泵 19—生水泵 20—生水预热泵

21—化学水处理设备 22—灰渣泵 23—吹灰水泵 24—油泵

25—工业水泵 26—送风机 27—排粉风机 28—引风机 29—烟囱

5． 军事

6． 医药 教法提示

§1.2 泵与风机的主要参数 教法提示 ～12272322182120131011122926281965432417917142516158791－1 热力发电厂系统简图 教案：工程流体力学

- 2 - 泵与风机：流量﹑泵扬程（风机全压）﹑功率、效率、转速。

泵：汽蚀余量。

一． 流量（ ）

1. 定义：

单位时间内，泵与风机所输送的流体数量。

2. 描述：

体积流量： ；hmmsm/min//333、、

质量流量： ；hkgkgskg/min//、、

关系：

二． 扬程（H）、全压（p）

1． 定义：

扬程：单位重量液体在泵内所获得的能量。

泵与风机（思考题答案）

绪论

3.泵与风机有哪些主要的性能参数？铭牌上标出的是指哪个工况下的参数？

答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。

在铭牌上标出的是：额定工况下的各参数

5.离心式泵与风机有哪些主要部件？各有何作用？

答：离心泵

叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。

吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。

压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。

导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。

密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。

轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏到泵外。

离心风机

叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能

蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。

集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。

进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。

9.试简述活塞泵、齿轮泵及真空泵、喷射泵的作用原理？

答：活塞泵：利用工作容积周期性的改变来输送液体，并提高其压力。

齿轮泵：利用一对或几个特殊形状的回转体如齿轮、螺杆或其他形状的转子。在壳体内作旋转运动来输送流体并提高其压力。

喷射泵：利用高速射流的抽吸作用来输送流体。

真空泵：利用叶轮旋转产生的真空来输送流体。

第一章

1．试简述离心式与轴流式泵与风机的工作原理。

答：离心式：叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。流体沿轴向流入叶轮并沿径向流出。

轴流式：利用旋转叶轮、叶片对流体作用的升力来输送流体，并提高其压力。流体沿轴向流入叶轮并沿轴向流出。
