crd法开挖

安全技术交底

编号 QJ-AW-ZTJG-DSKW-004

工程名称 xxx地铁x号线xxxxx标段

施工单位 xxxxxxx 交底部位 B断面 CRD工法开挖 作业人员防护

安全技术交底内容

交底内容：

1开挖安全注意事项：

⑴开挖严格遵循“管超前、严注浆、短开挖、强支护、早封闭、勤测量”的十八字原则，确保安全生产。

⑵在施工过程中，狠抓格栅制作焊接质量、安装质量和连接筋焊接质量，并加帮焊格栅主筋节点，确保焊接质量达标。

⑶开挖过程中进行超前探测，打孔泄压，增长地下水流的距离，降低水力坡度，防止涌水、涌砂事故。

⑷发现有饱和软黄土地段，应加强超前支护、短进尺开挖，及时封闭结构。

⑸施工横通道内充分准备抢险应急物资材料：如内燃空压机、内燃发电机、喷浆机、方木、木板、工字钢、螺纹钢筋、草袋、抽水机、水泥、砂石料等，以满足应急所需。

⑹备足水泵，及时抽出隧道内积水。

⑺开挖过程中严密观测地质地层变化，遇到突发情况及时采取应对措施。

⑻开挖前要检查使用的工具，铁锹把、铁镐把安装是否牢固，是否有臂裂现象。以防在挖土时，铁锹头、镐头脱落或因锹、镐把折断飞出伤人。

⑼挖土时人与人的距离要保持安全距离，避免在挥动工具时伤人。

⑽挖土要由上往下挖，严禁掏挖或开挖神仙土，防止形成空洞。

⑾隧道内设置集水坑，尺寸1.5×1.5m，随时排出隧道内的积水。

⑿核心土应留坡度，并不得出现反坡。

⒀随时注意观察掌子面的情况，发现地质情况变化，及时采取相应处理措施，保证施工安全有序的进行。

⒁发现土体异常，开挖后应立即喷C25早强混凝土,厚度为50mm,临时封闭掌子面。

2装卸碴与运输安全措施：

⑴进入隧道的内燃机械与车辆，必须选用带净化装置的柴油机。汽油机械与车辆进洞时，必须保证通风能达到粉尘与有害气体不超过规定要求。

⑵装载料具时，不得超出装载限界。装运大体积或超长料具时，捆扎牢固，并设保险绳和显示限界的红灯，专人指挥。

中铁三局武广客运专线铁路XXTJIV标项目经理部第六总队

隧道工程“CRD”法施工方案

我单位施工管段隧道工程共计20座，全长7190m，其中CRD法施工地段大约占70%，从整体设计情况来看，我单位施工段短隧道较多，埋藏浅，断面大，CRD法施工段工程数量较大，而该施工方法难度又大，工序多，工艺复杂，因此CRD工法施工对我单位隧道的整体施工工期、质量、成本起着很大的作用，针对这种情况，特编制CRD法施工具体方案，以指导现场施工，望广大现场管理人员严格执行，施工中如有问题请及时反馈，以便适当修改施工工艺，以更有利于现场施工。

一、 开挖支护施工先后顺序和各断面结构尺寸

1 开挖支护施工先后顺序：

在此对照附图一“CRD法施工工序示意图”进行说明，待洞口长管棚施工完毕并洞口上台阶施工至与上断面开挖底面平齐并超前支护完毕后，首先进行①部工序施工（上部左侧断面开挖施工），开挖长度控制在0.6～1.0m，开挖完毕后，根据围岩情况进行初喷混凝土施工（若围岩状况稳定，可不进行初喷混凝土施工）；

然后进行Ⅰ部工序施工（上台阶左侧断面支护-钢架安装和锚射混凝土施工）；

Ⅰ部工序施工完毕后进行②部工序施工（上部中断面开挖施工），开挖长度控制在0.6～1.0m，上中台阶间距控制在3.0m内，开挖完毕后，根据围岩情况进行初喷混凝土施工（若围岩状况稳定，可不进行初喷混凝土施工）；

然后进行Ⅱ部工序施工（中台阶左侧断面支护-钢架安装和锚射混凝土施 工）；

Ⅱ部工序施工完毕后，进行③部工序施工（上部右侧断面开挖施工），开挖长度控制在0.6～1.0m，上中台阶间距控制在3.0m内，开挖完毕后，根据围岩情况进行初喷混凝土施工（若围岩状况稳定，可不进行初喷混凝土施工）；

根据以上顺序再依次进行Ⅲ—④—Ⅳ—⑤—Ⅴ—⑥—Ⅵ部工序施工，形成整个闭合断面。

上中台阶间距控制在3.0m以内，中下台阶间距控制也在3.0m以内，左右两侧施工断面控制在10～15m。

中铁二十局兰新铁路LXS-7标 CRD法开挖作业指导书

中 铁 二 十 局 集 团

新建兰新铁路第二双线甘青段

C R D 法 开 挖

有效标注

编 制

审 核

批 准 人

编 号

中铁二十局集团兰新铁路甘青段项目经理部

二○一〇年三月 中铁二十局兰新铁路LXS-7标 CRD法开挖作业指导书

1 目 录

一、编制依据 ···························································错误！未定义书签。

二、适用范围 ····························································错误！未定义书签。

三、设计参数 ····························································错误！未定义书签。

四、施工方法 ····························································错误！未定义书签。

4.1 施工步骤························································错误！未定义书签。

如有你有帮助，请购买下载，谢谢！

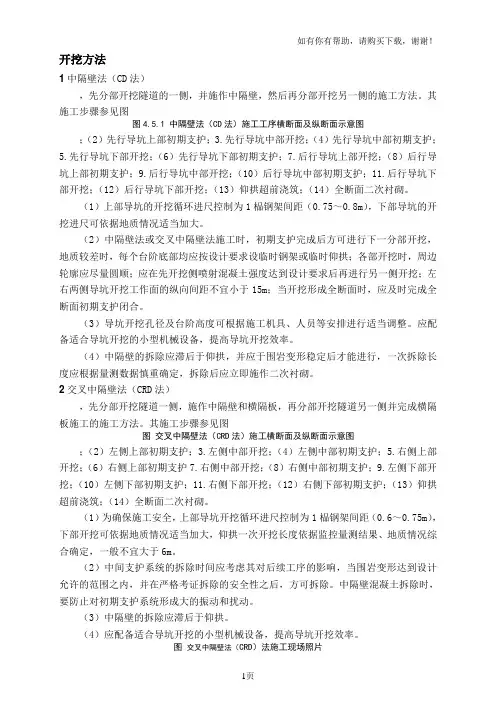

1页 开挖方法

1中隔壁法（CD法）

，先分部开挖隧道的一侧，并施作中隔壁，然后再分部开挖另一侧的施工方法。其施工步骤参见图

图4.5.1 中隔壁法（CD法）施工工序横断面及纵断面示意图

；（2）先行导坑上部初期支护；3.先行导坑中部开挖；（4）先行导坑中部初期支护；5.先行导坑下部开挖；（6）先行导坑下部初期支护；7.后行导坑上部开挖；（8）后行导坑上部初期支护；9.后行导坑中部开挖；（10）后行导坑中部初期支护；11.后行导坑下部开挖；（12）后行导坑下部开挖；（13）仰拱超前浇筑；（14）全断面二次衬砌。

（1）上部导坑的开挖循环进尺控制为1榀钢架间距（0.75～0.8m），下部导坑的开挖进尺可依据地质情况适当加大。

（2）中隔壁法或交叉中隔壁法施工时，初期支护完成后方可进行下一分部开挖，地质较差时，每个台阶底部均应按设计要求设临时钢架或临时仰拱；各部开挖时，周边轮廓应尽量圆顺；应在先开挖侧喷射混凝土强度达到设计要求后再进行另一侧开挖；左右两侧导坑开挖工作面的纵向间距不宜小于15m；当开挖形成全断面时，应及时完成全断面初期支护闭合。

（3）导坑开挖孔径及台阶高度可根据施工机具、人员等安排进行适当调整。应配备适合导坑开挖的小型机械设备，提高导坑开挖效率。

（4）中隔壁的拆除应滞后于仰拱，并应于围岩变形稳定后才能进行，一次拆除长度应根据量测数据慎重确定，拆除后应立即施作二次衬砌。

2交叉中隔壁法（CRD法）

，先分部开挖隧道一侧，施作中隔壁和横隔板，再分部开挖隧道另一侧并完成横隔板施工的施工方法。其施工步骤参见图

图 交叉中隔壁法（CRD法）施工横断面及纵断面示意图

；（2）左侧上部初期支护；3.左侧中部开挖；（4）左侧中部初期支护；5.右侧上部开挖；（6）右侧上部初期支护7.右侧中部开挖；（8）右侧中部初期支护；9.左侧下部开挖；（10）左侧下部初期支护；11.右侧下部开挖；（12）右侧下部初期支护；（13）仰拱超前浇筑；（14）全断面二次衬砌。
