魁塑姐，浅谈上海铁通七号信令集中监测系统及其应用陈国萍(铁通上海分公司，上海市200070)f}商要]N07信令集中监测系统是架构在No．7信令网络基础之上，以分析网络节点的业务对话为基础，面向维护、管理等层面的支撑平台。随着电信运营企业网络的发展，用仪表进行测试维护已不能实现信令的完整测试和全方位监测。法i键词]七号454"；监测系统；CDR随着我国通信行业的快速发展及电信体制改革的深化，基础电信业已由过去的分类经营演变为目前由三家基础运营企业全业务经营的相互竞争格局，这种格局为用户提供了更多的选择机会，也使运营企业网间互联互通的各种问题目益突出，因此No．7信令集中监测系统又被赋予新的职能，通过对网间信令链路的监测，分析和发现网间互联互通的质量问题。铁通公司作为中国移动旗下的全职子公司负责固网业务运营，互联互通问题犹显突出，因此应对网间信令链路进行集中监测。No．7信令集中监测系统是架构在No．7信令网络基础之上，以分析网络节点的业务对话为基础，面向维护、管理等层面的支撑平台。随着电信运营企业网络的发展，用仪表进行测试维护已不能实王见信令的完整测试和全方位监测。因此，No．7信令集中监测系统在企业网络的运维管理中得到应用，通过对七号信令链路的实时、动态监测，及时掌握网络中信令链路的运行状态、效率及各局向的来去话接通率等情况，使维护工作做到集中、自动、实时、高效，并在可能出现危及网络运行的故障时，及早发现隐患，防患于未然，确保No．7信令网络及系统的高质、高效运行。1铁通公司集中监测系统方案探讨1．1上海铁通No．74-言4"集中监测系统原理七号信令集中监测系统采用模块化的体系结构，其系统平台的总体结构由四部分组成：信令数据接入部分、信令数据采集处理部分、数据处理和应用部分、广域网络部分。信令数据接入部分通过高阻跨接、交换机设备收敛、外部DXC设备收敛等方式对七号信令链路进行采集接入。信令数据采集处理部分实现信令数据的采集、处理和存储，为数据处理和应用部分提供关于信钙肖息的统计数据、呼Dq详细记录、事务详细记录以及数据处理和应用部分所需要的满足匹配条件的信令消息数据。数据处理和应用部分由前端机采集的信令消息预处理形成原始记录交前端服务器处理。前端服务器对信令消息分析并合成CDR(呼叫详细记录)和TDR(事务详细记录)，将CDR和TDR入库，同时对CDR／TDR进行计算、排序、统计和分析，并将告警信息、性能统计、业务统计等数据报告入数据库存储。广域网部分实现信令数据采集处理部分和数据处理应用部分的互连。系统采用客户服务器(Client／Server)模式，操作终端的终端应用软件通过网络直接访问数据库来实现各种应用。典型的七号信令集中监测系统如图1所示：

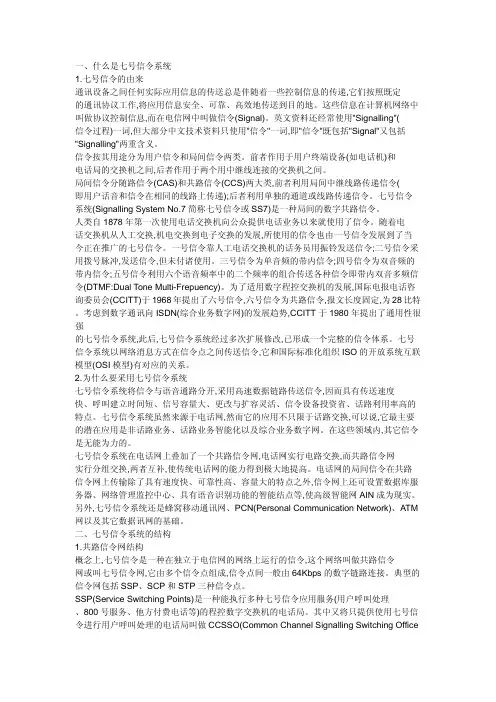

一、什么是七号信令系统

1.七号信令的由来

通讯设备之间任何实际应用信息的传送总是伴随着一些控制信息的传递,它们按照既定

的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。这些信息在计算机网络中

叫做协议控制信息,而在电信网中叫做信令(Signal)。英文资料还经常使用"Signalling"(

信令过程)一词,但大部分中文技术资料只使用"信令"一词,即"信令"既包括"Signal"又包括

"Signalling"两重含义。

信令按其用途分为用户信令和局间信令两类。前者作用于用户终端设备(如电话机)和

电话局的交换机之间,后者作用于两个用中继线连接的交换机之间。

局间信令分随路信令(CAS)和共路信令(CCS)两大类,前者利用局间中继线路传递信令(

即用户话音和信令在相同的线路上传递);后者利用单独的通道或线路传递信令。七号信令

系统(Signalling System No.7简称七号信令或SS7)是一种局间的数字共路信令。

人类自1878年第一次使用电话交换机向公众提供电话业务以来就使用了信令。随着电

话交换机从人工交换,机电交换到电子交换的发展,所使用的信令也由一号信令发展到了当

今正在推广的七号信令。一号信令靠人工电话交换机的话务员用振铃发送信令;二号信令采

用拨号脉冲,发送信令,但未付诸使用。三号信令为单音频的带内信令;四号信令为双音频的

带内信令;五号信令利用六个语音频率中的二个频率的组合传送各种信令即带内双音多频信

令(DTMF:Dual Tone Multi-Frepuency)。为了适用数字程控交换机的发展,国际电报电话咨

询委员会(CCITT)于1968年提出了六号信令,六号信令为共路信令,报文长度固定,为28比特

。考虑到数字通讯向ISDN(综合业务数字网)的发展趋势,CCITT于1980年提出了通用性很

强

的七号信令系统,此后,七号信令系统经过多次扩展修改,已形成一个完整的信令体系。七号

1

七号共路信令系统

1 概述

1.1 七号信令的优点

和随路信令相比较，作为更适合于数字通信网的七号信令，具有以下显著优点：

－信道利用率高。一条七号链路理论上可以为数以万计的话路提供服务，即使充分考虑冗余量之后，所服务的话路数目仍可以达到2000到3000条左右。与之形成鲜明对比的是，随路信令中，一个复帧（含16帧）的15个TS16时隙（首帧的TS16用于复帧同步）仅能传送480（16*30）条话路的信息。

－传递速度快。七号信令直接采用数字形式传送信息，4个比特就能表示一位数字，大大优于随路信令。

－信令容量大。七号信令采用消息形式传送信令，编码十分灵活；消息最大长度为272个字节，内容也非常丰富，是随路信令所不能比拟的。

－应用范围广。七号信令不但可以传送传统的电路接续信令，还可传送各种与电路无关的管理、维护和查询等信息，是ISDN、移动通信和智能网等业务的基础。

－由于信令网和通信网相分离，便于运行维护管理。

－技术规范可以方便地扩充，可适应未来信息技术和未知业务发展的要求。

1.2 七号信令的系统结构

七号信令的通用性决定了整个系统必然包含着许多不同的应用功能，而且结构上应该能够灵活扩展，因此它的一个重要特点就是采用模块化功能结构，以实现一个框架内多种应用的并存。任何一种具体应用都只用到系统的一个子集。

具体地说，七号信令可分为四个功能级：消息传递部分

2 （MTP）分为三级，各个用户部分（UP）并列于第四级，如图1所示。其中缩写词意义如下：

MTP――消息传递部分（Message Transfer Part）

SCCP――信令连接控制部分（Signalling Connection

Control Part）

TUP――电话用户部分（Telephone User Part）

ISUP――ISDN用户部分（ISDN User Part）

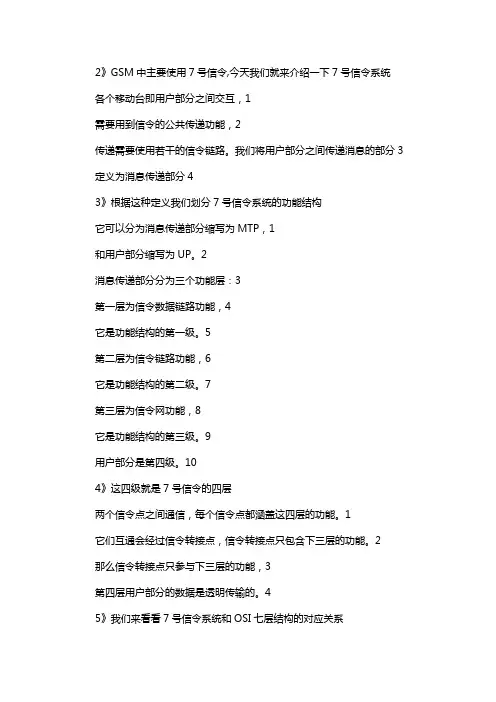

2》GSM中主要使用7号信令,今天我们就来介绍一下7号信令系统

各个移动台即用户部分之间交互，1

需要用到信令的公共传递功能，2

传递需要使用若干的信令链路。我们将用户部分之间传递消息的部分3

定义为消息传递部分4

3》根据这种定义我们划分7号信令系统的功能结构

它可以分为消息传递部分缩写为MTP，1

和用户部分缩写为UP。2

消息传递部分分为三个功能层：3

第一层为信令数据链路功能，4

它是功能结构的第一级。5

第二层为信令链路功能，6

它是功能结构的第二级。7

第三层为信令网功能，8

它是功能结构的第三级。9

用户部分是第四级。10

4》这四级就是7号信令的四层

两个信令点之间通信，每个信令点都涵盖这四层的功能。1

它们互通会经过信令转接点，信令转接点只包含下三层的功能。2

那么信令转接点只参与下三层的功能，3

第四层用户部分的数据是透明传输的。4

5》我们来看看7号信令系统和OSI七层结构的对应关系 7号信令系统的第一级，信令数据链路级，1

对应于OSI的层一。2

7号信令系统的第二级，信令链路级，3

对应于OSI的层二。4

7号信令系统的第三级，信令网络级，5

只对应于OSI的层三的一部分。6

另一部分层三的功能，7

是由7号信令系统的第四级，用户部分中的SCCP完成的，8

7号信令系统的第四级，用户部分的剩余功能对应于OSI结构的层四到层七。

9

6》我们来看看各层的功能

MTP的功能是确保信令在信令网中可靠地传递。1

传递是MTP1 （信令数据链路层）的功能，2

可靠地传递中的可靠，3

是MTP2（信令链路层）的功能，4

在信令网中，5

是MTP3(信令网层)的功能。6

用户部分的功能是根据不同用户定义不同的功能。我们具体看看MTP的功

能是如何实现的，7

7》第一级信令数据链路级

它实现的是“信令传递”1

定义了信令链路的物理、电气、功能特性；2 以及与数据链路的连接方法（数字交换网、接口设备）；3
