沥青路面坑槽修补技术要求

. . .. .

.

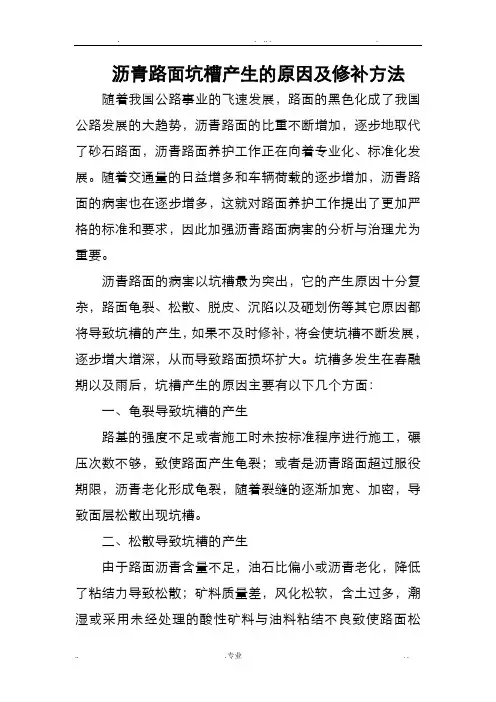

.. .专业 . . 沥青路面坑槽产生的原因及修补方法

随着我国公路事业的飞速发展，路面的黑色化成了我国公路发展的大趋势，沥青路面的比重不断增加，逐步地取代了砂石路面，沥青路面养护工作正在向着专业化、标准化发展。随着交通量的日益增多和车辆荷载的逐步增加，沥青路面的病害也在逐步增多，这就对路面养护工作提出了更加严格的标准和要求，因此加强沥青路面病害的分析与治理尤为重要。

沥青路面的病害以坑槽最为突出，它的产生原因十分复杂，路面龟裂、松散、脱皮、沉陷以及砸划伤等其它原因都将导致坑槽的产生，如果不及时修补，将会使坑槽不断发展，逐步增大增深，从而导致路面损坏扩大。坑槽多发生在春融期以及雨后，坑槽产生的原因主要有以下几个方面：

一、龟裂导致坑槽的产生

路基的强度不足或者施工时未按标准程序进行施工，碾压次数不够，致使路面产生龟裂；或者是沥青路面超过服役期限，沥青老化形成龟裂，随着裂缝的逐渐加宽、加密，导致面层松散出现坑槽。

二、松散导致坑槽的产生

由于路面沥青含量不足，油石比偏小或沥青老化，降低了粘结力导致松散；矿料质量差，风化松软，含土过多，潮湿或采用未经处理的酸性矿料与油料粘结不良致使路面松. . .. .

.

.. .专业 . . 散；晚秋施工，因温度偏低使路面未及时反油成型，随即进入冬季导致路面松散。由于这些原因形成的松散逐渐向严重程度发展，影响平整度逐步形成坑槽。

沥青路面坑槽修补工艺分析

【关键词】沥青路面；坑槽；修补工艺

坑槽作为沥青路面的典型性病害，严重影响路面的平整度和行车的舒适性，若是不及时进行修补，在交通荷载和作用下，破坏就会较快的发展，并造成养护费用的增多。由于安全隐患较大，通常在高速公路的养护管理中明确提出了“坑槽不过夜”的养护要求。本文根据沥青路面坑槽修补的最终目的，对比研究日常养护中坑槽的不同修补材料和修补工艺f冷料冷补、热料热补和热料冷补），使之能达到理想的维修效果。以期对坑槽修补材料和修补工艺的应用具有一定的指导作用。

1.坑槽破损和维修机理

1.1坑槽破损主要表现形式

（1）表面层产生坑槽由于沥青路面上面层混合料局部空隙率较大、沥青与石料问的粘附力不强，路表水（雨水或雪水）进入并滞留在表面层沥青混合料中，在行车荷载尤其是重载车辆的不断作用下，产生的动水压力使表面层的沥青从石料表面剥落下来，沥青路面便会出现局部松散破损。散落的石料被车轮甩出，路面自上而下逐渐会形成坑槽。这类坑槽通常深度为2～5cm，在中国沥青路面早期破坏中是各类坑槽中最早产生，也是产生数量最多的一类。

（2）表面层和中面层同时产生坑槽当沥青路面表面层和中面层都是空隙率较大的半开级配沥青混合料，而底面层为空隙率较小的密级配沥青混合料时，路表的自由水较易渗入并滞留在表面层和中面层内。行车荷载的作用使得中、上面层内的沥青剥落，沥青混合料失去粘结强度，导致路表面产生网裂、形变（局部沉陷）和向外侧推挤，并最终出现粒料分离。粒料被行车作用带离，最终形成坑槽，此类坑槽完全形成后深度一般为8-10cm.由于近年来高速公路的中上面层均采用密级配混合料，同时对预防性养护的重视，对坑槽及时修补，因而此类坑槽产生数量不是太多。

（3）底面层和基层问产生坑槽此类病害容易发生在翻浆现象非常严重的路面，在重载车辆作用下，自由水产生很大的压力冲刷基层混合料表层细料，形成灰白色浆。在动水压力和孔隙水压力的反复作用下，使得整个面层范围内的基层粒料出现松散，并反射到面层，形成恶性循环。最终会导致坑槽出现。这类坑槽完全形成后通常深度都大于10cm，并且绝人多数都在车流量较大的行车道上或重载车辆较多的道路上。发生该类病害时，通常基层也已严重破坏，而且在形成坑槽之前路面亦表现出其他破坏现象而需要治理。因而该种病害相对来说很少。

沥青路面坑槽修补技术要求

一、修补前的准备工作

1.1清理坑槽：清除坑槽中的杂物、尘土和碎石，确保修补材料能够牢固附着在路面上。

1.2清除松动的沥青：用刮刀或冲洗软管清除松动的沥青，以确保修补材料能够和路面牢固粘接。

1.3清洗坑槽：用高压水枪清洗坑槽，以去除附着在路面上的灰尘、油污等污物。

1.4修补材料的准备：根据修补需要选择适当的修补材料，如沥青混凝土料、沥青砂浆料等，并按照说明书进行配料。

二、修补工艺要求

2.1坑槽修补尺寸：坑槽的修补尺寸应根据实际情况确定，一般要求修补面积不小于坑槽的1.5倍。

2.2坑槽表面平整度：修补后的坑槽表面应平整，与周围路面保持相同的高度，以确保车辆行驶的平稳性和安全性。

2.3 坑槽修补层厚度：修补层的厚度应根据修补材料的特性和设计要求确定，在2-5cm之间。

2.4修补材料的浇筑温度：修补材料的浇筑温度应根据季节和气温的变化进行调整，一般在110-150℃之间。

2.5坑槽修补材料的抗裂性：修补材料应具有良好的抗裂性能，以防止因温度变化、车辆荷载等因素导致的开裂。 2.6坑槽修补材料的粘结性：修补材料应具有良好的粘结性能，以确保修补层能够牢固粘接在路面上，不易脱落。

2.7坑槽修补材料的耐久性：修补材料应具有良好的耐久性能，能够在长期使用中保持稳定的物理和化学性能。

2.8修补施工的保护措施：修补施工后，应加强对修补区域的保护，防止车辆和行人对修补层的破坏，以延长修补层的使用寿命。

三、施工质量验收标准

3.1坑槽表面平整度：修补后的坑槽表面应平整、光滑，不得有凹凸、皱褶等缺陷。

3.2坑槽修补层厚度：修补层的厚度应符合设计要求，不得低于设计厚度。

3.3修补材料的抗裂性：修补层应能够承受正常车辆荷载和温度变化等外力作用而不产生开裂。

3.4修补材料的粘结性：修补材料应能够牢固粘接在路面上，不得出现脱落、剥离等现象。

3.5坑槽修补材料的耐久性：修补材料应能够保持稳定的物理和化学性能，在长期使用中不发生断裂、龟裂等现象。

沥青路面在使用过程中，由于长时间的车辆碾压、气候变化、沉降等原因，往往会出现坑槽。这些坑槽不仅影响车辆行驶的平稳性和舒适性，还可能导致事故的发生。因此，及时修补沥青路面的坑槽是非常重要的。下面是沥青路面坑槽的修补方法和工艺的相关参考内容。

一、修补方法：

1. 补丁修补法：根据坑槽的大小和形状，将松散的碎片和泥土清除干净，并将坑槽周围的边缘切割成垂直或斜坡面，然后将适当大小的沥青补丁材料填充到坑槽内，用铁锹或铁锤将其压实，最后用滚压机进行滚压。

2. 修边切除法：将坑槽的边缘切割成垂直或斜坡面，并将松散的碎片和泥土清除干净，然后将预热的沥青混合料浇注到坑槽内，用平头铁锹或木板将其压实，最后用滚压机进行滚压。

3. 热力修补法：利用热力设备将坑槽周围的边缘加热至140°C以上，然后将新鲜的沥青混合料浇注到坑槽内，将其与周围的路面完全融合，最后用滚压机进行滚压。

二、修补工艺：

1.准备工作：确定修补区域的范围和形状，清除坑槽周围的杂物和泥土，将坑槽的边缘切割成垂直或斜坡面。

2.选择材料：根据修补区域的特点和要求，选择适合的沥青补丁材料或沥青混合料，并做好质量检验。

3.热力准备：使用热力设备将修补区域的边缘加热至140°C以上，以确保新拌沥青与原有路面能够完全融合。

4.填充修补：将预热的沥青补丁材料或沥青混合料填充到坑槽内，用平头铁锹或铁锤将其压实，保证填充材料与路面的贴合度。

5.滚压处理：使用滚压机进行滚压，压实填充材料，使其与周围的路面融为一体。

6.养护保养：修补完成后，及时进行养护保养，防止修补区域出现龟裂和脱落。

修补沥青路面坑槽的方法和工艺需要根据具体的情况进行选择和调整。修补时要注意选择合适的材料和设备，确保修补质量达到预期效果。同时，要进行养护保养，定期检查修补区域的情况，及时进行补救措施，延长路面的使用寿命。
