摇臂钻床操作规程

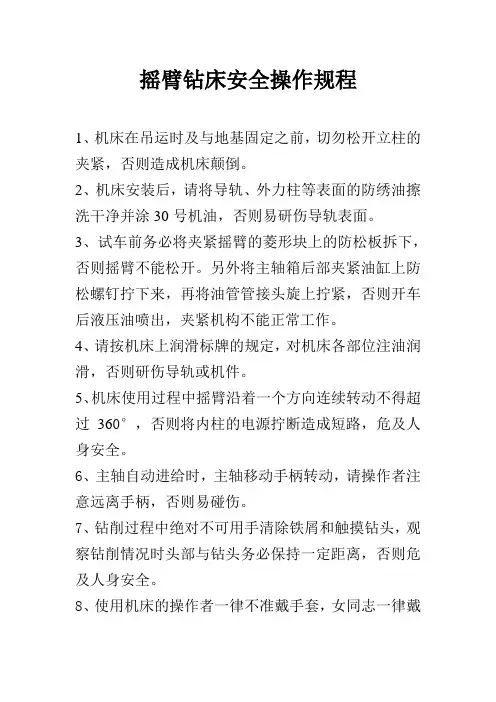

摇臂钻床安全操作规程

1、机床在吊运时及与地基固定之前，切勿松开立柱的夹紧，否则造成机床颠倒。

2、机床安装后，请将导轨、外力柱等表面的防绣油擦洗干净并涂30号机油，否则易研伤导轨表面。

3、试车前务必将夹紧摇臂的菱形块上的防松板拆下，否则摇臂不能松开。另外将主轴箱后部夹紧油缸上防松螺钉拧下来，再将油管管接头旋上拧紧，否则开车后液压油喷出，夹紧机构不能正常工作。

4、请按机床上润滑标牌的规定，对机床各部位注油润滑，否则研伤导轨或机件。

5、机床使用过程中摇臂沿着一个方向连续转动不得超过360°，否则将内柱的电源拧断造成短路，危及人身安全。

6、主轴自动进给时，主轴移动手柄转动，请操作者注意远离手柄，否则易碰伤。

7、钻削过程中绝对不可用手清除铁屑和触摸钻头，观察钻削情况时头部与钻头务必保持一定距离，否则危及人身安全。

8、使用机床的操作者一律不准戴手套，女同志一律戴安全帽（将长发包住），否则易发生人身事故。

9、在钻削过程中发生机床及人身意外情况，应立即按机床面板上的总停止按钮，以免发生事故。

禁 止

1、 主轴机动进给时，不允许在主轴行程的上下两个极限位置撞停。当机动进给接近极限位置时，必须立即手动脱开机动进给，以防止损坏机床。

2、 在主轴有效行程范围内（不含两个极限位置），主轴机动进给允许使用机械定程装置，机动撞停。

项目部

2007.3.13

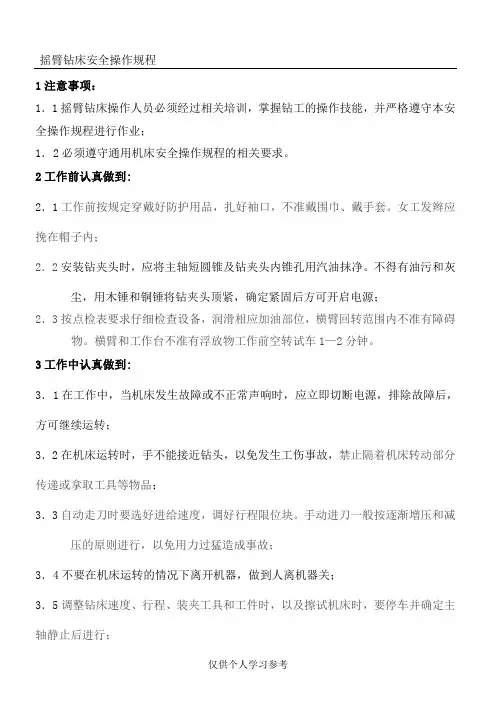

仅供个人学习参考 摇臂钻床安全操作规程

1注意事项：

1．1摇臂钻床操作人员必须经过相关培训，掌握钻工的操作技能，并严格遵守本安全操作规程进行作业；

1．2必须遵守通用机床安全操作规程的相关要求。

2工作前认真做到:

2．1工作前按规定穿戴好防护用品，扎好袖口，不准戴围巾、戴手套。女工发辫应挽在帽子内；

2．2安装钻夹头时，应将主轴短圆锥及钻夹头内锥孔用汽油抹净。不得有油污和灰尘，用木锤和铜锤将钻夹头顶紧，确定紧固后方可开启电源；

2．3按点检表要求仔细检查设备，润滑相应加油部位，横臂回转范围内不准有障碍物。横臂和工作台不准有浮放物工作前空转试车1—2分钟。

3工作中认真做到:

3．1在工作中，当机床发生故障或不正常声响时，应立即切断电源，排除故障后，方可继续运转；

3．2在机床运转时，手不能接近钻头，以免发生工伤事故，禁止隔着机床转动部分传递或拿取工具等物品；

3．3自动走刀时要选好进给速度，调好行程限位块。手动进刀一般按逐渐增压和减压的原则进行，以免用力过猛造成事故；

3．4不要在机床运转的情况下离开机器，做到人离机器关；

3．5调整钻床速度、行程、装夹工具和工件时，以及擦试机床时，要停车并确定主轴静止后进行；

仅供个人学习参考 3．6钻床的工作平台放置平稳，工件要夹紧。钻小件时，应用专用工具夹持，防止被加工件带起旋转，不准用手拿着或按着小件产品钻孔；

3．7钻头上绕长铁屑时，要停车清除，禁止用口吹，手拉、应使用刷子或铁钩清除；

3．8严禁戴手套作业。

4 工作后认真做到:

4．1 将横臂降到最低位置。主轴箱靠近立柱，并都要卡紧；

4．2 关闭钻床电源，擦净机床，清扫、整理工作地点。

4．3

摇臂钻床操作规程

工作前

1.检查设备是否完好做好钻前准备工作，。

2.1-2通电后试转分钟后方可作业。

3.禁止带手套使用钻床。

工作中

1..严禁超负荷使用设备

2.,,.必须正确安装工具轴套需合乎标准清洁无划痕

3.,,,加工大工件时摇臂必须转离工作台并根据工件重量形状

,,.选择安全吊具和方法吊运工件时要稳起稳落以免碰伤机床

4..钻孔时需将主轴箱调到需要位置各部夹紧后方可进行

5.,,,钻透孔时工作台必须加垫防止钻伤工作台用机动进给钻

,,.透孔当接近钻透时必须停止机动改用手动进给

6.,.钻大孔时应尽量将工件靠近立柱

7.,,根据工件材质合理选择切屑用量切屑工具必须锋利冷却液

,.必须充足不用变质的冷却液

8..操作者严禁离开以开动的设备

9.,,,工作时移动摇臂和主轴箱必须将夹紧装置松开钻头离开

.工件后再进行

10.,工作中如保险结合子自动脱开停止进给时说明超负荷必须

.找出原因及时排除

11.,,钻孔后要刮平面时选用都刀杆必须用松动配合毛坯面不平

,.时要用手摆动进刀手轮微动洗消

12.,,,,工作时要时刻注意机床运转升温润滑电气系统工作情况

,,如发现异常立即停车排除故障然后再进行工作。

13.,,钻孔过程中钻头未离开工件前不得停车反车时必须将主轴

,.停车后再开动同时手柄必须正确的放在固定槽内

14.,,,,卸钻卡具时应该用标准斜铁严禁用锤子铁棒乱敲以免

.影响主轴精度

工作后

1.,,将全部操作手柄置于非工作位置主轴箱放在靠近立柱位置,.摇臂降到下部松开夹紧部分切断电源2.,.清扫和擦洗设备工具工件摆放整齐机床导轨面加润滑油3..做好交接班记录摇臂钻床保养规程

日保养内容和要求

:班前

1..擦净外露导轨面及工作台面的灰尘2..按规定润滑各部位油质油量符合要求3..检查各手柄灵活可靠性4..空车试运转

:班后

1..将铁屑全部清扫干净2..擦净机床各部位3..部件归位4..认真填写交接班记录及其他记录

一二级保养内容和要求、

部位一级保养二级保养

摇臂钻床安全操作规程

1、操作者必须熟悉机床的一般结构、性能、严禁超性能使用。操作人员必须经过技术培训，经考核合格后方可持证上岗工作。

2、穿戴好工作服、工作帽防护用品。不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。

3、使用前检查设备接地情况、各部润滑油是否充足、各部链接螺栓是否紧固、各运动部件是否灵活可靠。

4、工作台和摇臂钻床台面应保持水平。

5、试运转：启动后向前扳动手柄，检查各运动部件是否灵活可靠，注意电机必须按其工作方向运转，不得反转

7、为保证钻孔尺寸、位置和角度必须选用合格的钻头，并将工件夹紧。

8、给工件钻孔时应先试探用力，不得用力过猛，当发现钻头转速急剧下降应减轻用力，禁止戴手套进行操作。

9、钻孔过程中应不间断给钻头洒冷却液降温。

10、设备在运转过程中手不得触摸任何转动部件，如：钻头、传动部件等

11、设备维修人员必须有专门人员进行，不得私自进行维修、改装

12、设备在接通电源后不得用手触摸任何带电电器件，以防触电。不得让水等具有导电能力的介质进入电器箱。

13、钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，应使用刷子或铁钩清除。

14、钻深孔时，应使用冷却液冷却钻头并及时断屑。采用人工冷却时，冷却液应使用毛刷注入。

15、设备工作时不得检修、调整和加油。

16、工作中随时检查工作岗位的环境及使用的工具、材料、电气，发现隐患及时处理或上报。

17、工作完成后，将横臂降到最低位置，主轴箱靠近立柱，并且要卡紧。

18、固体废弃物（铁屑等）要分类存放，按规定及时清运。

备注：

1、设备地面要良好（混凝土地面要平整无开裂和下陷），钻床本体要求用地脚螺栓固定在地基上。

2、设备本身固定不良时，摇臂及主轴箱不和工作台顺向时，有侧倾的可能，注意安全。
