湿接头、湿接缝施工技术方案

  • 格式：doc
  • 大小：155.50 KB
  • 文档页数：14

XXXXXXXXX建设工程施工项目

引桥箱梁湿接头、湿接缝施工方案

XXXXXX有限公司

XXXXXXXXXXXXXXXXX项目部

二○一八年五月

目录

1、概况 .............................................................. - 1 -

1.1、项目概况 .................................................... - 1 -

1.2、桥梁概况 .................................................... - 1 -

1.3、引桥箱梁湿接头、湿接缝概况 .................................. - 1 -

2、编制依据 .......................................................... - 1 -

3、施工计划 .......................................................... - 1 -

3.1、施工进度计划 ................................................ - 1 -

3.2、劳动力投入计划 .............................................. - 2 -

3.3、设备投入计划 ................................................ - 2 -

3.4、主要材料来源及进场计划 ...................................... - 3 -

4、引桥箱梁湿接头、湿接缝施工 ........................................ - 3 -

4.1、施工工艺流程图 .............................................. - 3 -

4.2、施工顺序 .................................................... - 4 -

4.3、钢筋工程 .................................................... - 4 -

4.4、模板工程 .................................................... - 5 -

4.5、混凝土浇筑 .................................................. - 5 -

4.6、混凝土养生 .................................................. - 6 -

4.7、负弯矩张拉、压浆 ............................................ - 6 -

4.7.1、张拉 .................................................. - 6 -

4.7.2、压浆 .................................................. - 6 -

5、质量保证措施 ...................................................... - 7 -

5.1、管理保证措施 ................................................ - 8 -

5.2、施工保证措施 ................................................ - 8 -

5.2.1、混凝土通病防治 ........................................ - 8 -

5.2.2、成品保护措施 .......................................... - 9 -

6、安全保证措施 ..................................................... - 10 -

7、文明施工、环境保护措施 ........................................... - 11 -

7.1、文明施工、环境保护目标 ..................................... - 11 -

7.2、文明施工措施 ............................................... - 11 -

7.3、环境保护措施 ............................................... - 11 -XXXXXX建设工程 引桥箱梁湿接头、湿接缝施工方案

XXXXXXXXXX有限公司 - 1 - 引桥箱梁湿接头、湿接缝施工技术方案

1、概况

1.1、项目概况

XXXXX工程，路线全长5.742Km，设计时速80Km/h，一级公路，路基宽29.5m，中分带宽6m，两侧各设置50m绿化带。CABL-SG1标段为乌巾荡特大桥，起止桩号为K0+000～K1+802.4。具体见图1.1-1 工程地理位置图。

图1.1-1 工程地理位置图。

1.2、桥梁概况

主桥上部结构为波形钢腹板预应力混凝土连续箱梁，下部结构为薄壁墩，群桩基础。引桥上部结构为30m跨装配式部分预应力混凝土组合箱梁，下部结构为桩柱式桥墩。桥台起点侧采用座板式桥台，终点侧为肋板台。桥跨布置：46×30m（组合箱梁）+（42+70+42）m（波形钢腹板预应力混凝土连续箱梁）+6×30m（组合箱梁）。

引桥上部结构体系为先简支后连续的结构，分左右幅设置，其中标准段桥面宽度为29.5m，半幅结构形式为：2.5m人行道+4.25m非机动车道+8m机动车道，每孔共有装配式组合梁10片；起点加宽段为39m，半幅结构形式为：2.5m人行道+4.25m非机动车道+12.75机动车道，每孔共有装配式组合梁12片。横断面布置见下图1.2-1、图1.2-2：

图1.2-1 标准段桥梁横断面图

图1.2-2 起点加宽段桥梁横断面图

1.3、引桥箱梁湿接头、湿接缝概况

大桥引桥上部结构采用装配式预应力混凝土先简支后连续组合箱梁，分左右幅设置，第一联单幅横向为6片，其余单幅横向为5片箱梁，共计52跨；箱梁均为30m。引桥湿接头共计80道，湿接缝共计420道。

2、编制依据

①《兴化市农村道路建设工程施工图设计》；

②《公路桥涵施工技术规范》（JTG/T F50-2011）；

③《公路工程质量检验评定标准》（JTG F80/1-2004）。

3、施工计划

3.1、施工进度计划

施工计划见表3-1。 XXXXXX建设工程 引桥箱梁湿接头、湿接缝施工方案

XXXXXXXXXX有限公司 - 2 - 表3-1 进度计划横道图

序号 工程部位 2018

5 6 7 8 9 10 11 12

1 南引桥湿接头、湿接缝

2 北引桥湿接头、湿接缝

3.2、劳动力投入计划

根据工程进度安排，项目部主要管理人员已经进驻现场，引桥箱梁湿接头、湿接缝施工人员按照计划进场进行施工。施工主要劳动力需要计划见表3-2。

表3-2 劳动力需要计划表

序号 工 种 人 数 序号 工 种 人 数

1 管理及后勤人员 5 7 混凝土工 6

2 技术及质检员 2 8 钢筋工 8

3 专职安全员 1 9 木工 10

4 电工 1 10 张拉压浆工 4

5 起重工 2 11 普工 1

6 电焊工 10 12

3.3、设备投入计划

引桥箱梁湿接头、湿接缝施工设备投入计划见表3-3。

表3-3 主要机械设备表

序号 名称 型号/规格 数量 施工范围

1 电焊机 XB500 5 湿接头、湿接缝施工

2 钢筋切断机 GQ40 2 湿接头、湿接缝施工

3 钢筋弯曲机 GW40 1 湿接头、湿接缝施工

4 钢筋调直机 GT4-14 1 湿接头、湿接缝施工

5 砂轮切割机 J3GA-400 2 湿接头、湿接缝施工

6 振捣棒 1.5kW 6 湿接头、湿接缝施工

7 汽车吊 25t 1 湿接头、湿接缝施工

8 微型电动葫芦 1.5kW 2 湿接头、湿接缝施工 XXXXXX建设工程 引桥箱梁湿接头、湿接缝施工方案

XXXXXXXXXX有限公司 - 3 - 9 水泵 2.5kW 2 湿接头、湿接缝施工

10 张拉设备 2 湿接头、湿接缝施工

11 压浆设备 2 湿接头、湿接缝施工

3.4、主要材料来源及进场计划

项目部已经对准入材料红名单单位及主要料源分布进行了考察，并按照公司有关物资采购管理办法，组织完成了引桥箱梁湿接头、湿接缝施工的大宗物资的招标采购工作。

钢筋、钢绞线、预应力锚具、波纹管由陆路汽运至现场钢筋生产加工区及仓库。

4、引桥箱梁湿接头、湿接缝施工

4.1、施工工艺流程图

连接接头段钢筋混凝土强度达到设计值的90%，且龄期不小于7天绑扎中横梁、端横梁钢筋设置接头段顶板波纹管并穿束安装中横梁、端横梁侧模浇筑中横梁、端横梁混凝土拆除模板并覆盖养生拆除模板并覆盖养生焊接湿接缝钢筋浇筑负弯矩范围内的湿接缝混凝土安装湿接缝底模张拉顶板负弯矩预应力钢束，并压浆浇筑剩余部分的湿接缝混凝土拆除模板并覆盖养生进行下一道湿接头、湿接缝施工XXXXXX建设工程 引桥箱梁湿接头、湿接缝施工方案

XXXXXXXXXX有限公司 - 4 - 图4-1 湿接头、湿接缝施工工艺流程图

4.2、施工顺序

对于先简支后连续桥梁，湿接头、湿接缝浇筑顺序以及顶板负弯矩的张拉顺序会导致不同的连续端顶、底板应力状态；通过对比分析，“对称浇筑、对称张拉”为合理的施工顺序。预制箱梁形成连续的施工顺序见图4-2。

图4-2 预制箱梁形成连续的施工顺序图

4.3、钢筋工程

本工程所用钢筋均集中在钢筋加工场制作，进场钢筋应具有出厂合格证和产品质量检验报告，并按规范要求的批次和数量由试验室进行抽样检验，检验结果合格后方可使用。原材及半成品在指定的材料堆放场分类挂牌存放，下面垫以枕木，上面加盖塑料布防雨防潮。

合集下载

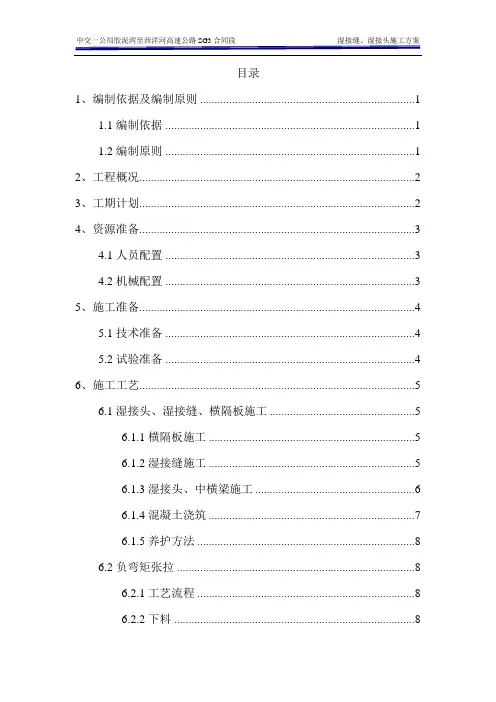

湿接缝、湿接头、负弯矩张拉施工方案
