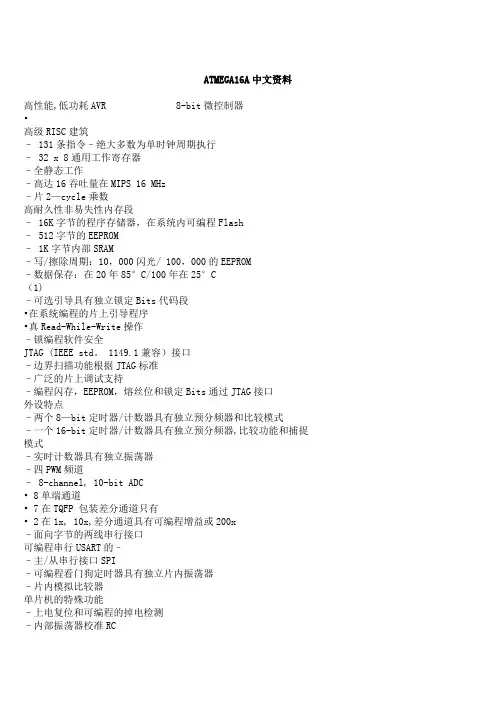

ATmega16 主要特性如下：
•高性能、低功耗的8位AVR微处理器
•先进的RISC结构
o 131条指令-大多数指令执行时间为单个时钟周期
o 32个8位通用工作寄存器
o全静态工作
o 工作于16 MHz时性能高达16 MIPS
o只需两个时钟周期的硬件乘法器
*非易失性程序和数据存储器
o 16K字节的系统内可编程Flash
擦写寿命：10,000次
o具有独立锁定位的可选 Boot代码区
通过片上Boot程序实现系统内编程
真正的同时读写操作
o 512 字节的 EEPROM
擦写寿命：100,000次
o 1K字节的片内SRAM
o可以对锁定位进行编程以实现用户程序的加密
• JTAG 接口（与IEEE 1149.1 标准兼容）
o符合JTAG标准的边界扫描功能 o支持扩展的片内调试功能o 通过JTAG接口实现对Flash、EEPROM、熔丝位和锁定位的编程
.外设特点
o两个具有独立预分频器和比较器功能的 8位定时器/计数器
o 一个具有预分频器、比较功能和捕捉功能的 16位定时器/计数器
o具有独立振荡器的实时计数器 RTC
o 四通道PWM
o 8 路 10 位 ADC
8个单端通道
TQFP封装的7个差分通道
2个具有可编程增益（1x, 10x,或200x ）的差分通道
o面向字节的两线接口
o 两个可编程的串行USART
o可工作于主机/从机模式的SPI串行接口
o具有独立片内振荡器的可编程看门狗定时器
o片内模拟比较器
•特殊的微控制器特点
o上电复位以及可编程的掉电检测
o片内经过标定的RC振荡器
o片内/外中断源
o 6种休眠模式：空闲模式、ADC噪声抑制模式、省电模式、掉电模式和待机模式以 式 * I/O和封装 o 32个可编程的I/O 口
o 40引脚PDIP封装,44引脚TQFP封装,与44引脚MLF封装 •工作电压：
o ATmega16L : 2.7 - 5.5V
o ATmega16 : 4.5 - 5.5V
•速度等级
o 0 - 8 MHz ATmega16L
o 0 - 16 MHz ATmega16
・ ATmega16 在 1 MHz, 3V, 25 C 时的功耗
o 正常模式：1.1 mA
o 空闲模式：0.35 mA
o 掉电模式：< 1叭
加二卍十二PB：I
L; PBF IWT2/AIN0)
PB2 OC沙1皆；PB3
焼：F'B< ：M0&i i
P'B5 M的］PM
严』D.2■二
4
2
芒曲九TAJM州阳 Kt;merol
PCIA)
2'' 3
4
£ 厂 □眈 ADSL：
□ AM ［ADC1) 二I
FA2 ADCS1
□ RM gDC旳
□ PM MS
□ F^5 ADCJ： □吨 AD 26： □时［ADC7：
□ AREF
□ GhiD
□ WCC
□ pc：厂力sea
3 PCS 】n
□ PCS :'-Dr
□ PC4 'DO 3 PCS TWSL
□ PC2 TCK：
□ PC * SDA：
□ POD 'SCL!
□ POT OC2-
