浅谈BIM技术在建筑施工中的应用

BIM技术在工程管理中的应用

摘要：随着工程信息化建设发展的不断加快，建筑信息模型技术(BIM)也成为一项基础性技术，借助于计算机辅助，被广泛应用于在工程建设领域。本文介绍了BIM技术的概念及其在国内外工程行业的发展概况，分析了了在施工管理过程中，BIM技术应用存在的问题及解决的方法，希望对BIM技术的推广能起到一定的帮助。

关键词：BIM，工程管理，工程建设信息化

Application of BIM Technology in Engineering Management

Cao Xueliang，Pan Enjing，Zheng Fang，Duan xiumei

(Dezhou university, Department of ecology and landscape architecture, Dezhou,

253000)

Abstract：In recent years, with the continuous development of informatization of

engineering construction. BIM (building information model) technology as a new

generation of computer aided design of basic technology and applied more widely in

the field of engineering construction in the world. This paper introduces the concept

of BIM technology and its development time of the construction industry at home and

abroad, mainly studied the application of BIM technology in the construction phase

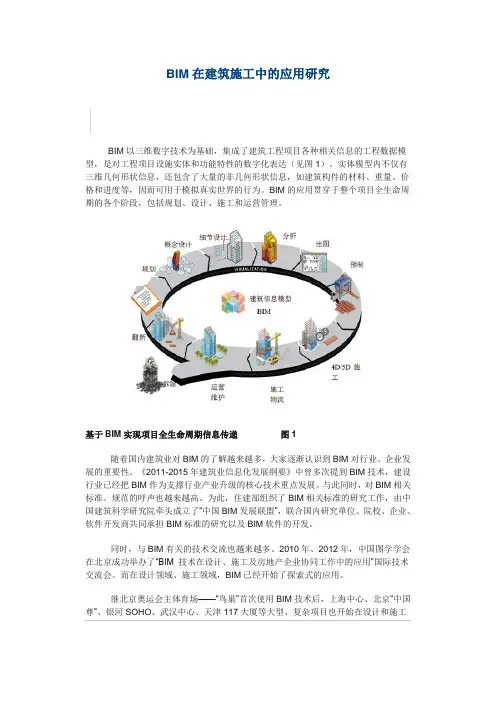

BIM在建筑施工中的应用研究

BIM以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，是对工程项目设施实体和功能特性的数字化表达（见图1）。实体模型内不仅有三维几何形状信息，还包含了大量的非几何形状信息，如建筑构件的材料、重量、价格和进度等，因而可用于模拟真实世界的行为。BIM的应用贯穿于整个项目全生命周期的各个阶段，包括规划、设计、施工和运营管理。

基于BIM实现项目全生命周期信息传递 图1

随着国内建筑业对BIM的了解越来越多，大家逐渐认识到BIM对行业、企业发展的重要性。《2011-2015年建筑业信息化发展纲要》中曾多次提到BIM技术，建设行业已经把BIM作为支撑行业产业升级的核心技术重点发展。与此同时，对BIM相关标准、规范的呼声也越来越高。为此，住建部组织了BIM相关标准的研究工作，由中国建筑科学研究院牵头成立了“中国BIM发展联盟”，联合国内研究单位、院校、企业、软件开发商共同承担BIM标准的研究以及BIM软件的开发。

同时，与BIM有关的技术交流也越来越多。2010年、2012年，中国图学学会在北京成功举办了“BIM 技术在设计、施工及房地产企业协同工作中的应用”国际技术交流会。而在设计领域、施工领域，BIM已经开始了探索式的应用。

继北京奥运会主体育场——“鸟巢”首次使用BIM技术后，上海中心、北京“中国尊”、银河SOHO、武汉中心、天津117大厦等大型、复杂项目也开始在设计和施工阶段采用BIM技术。

BIM在施工阶段的应用，所带来的优势主要体现在六大方面：可视化展示、施工工序及工艺模拟、机电专业深化设计、施工进度模拟、施工成本管理和数字化构件加工。

可视化展示。如利用设计院提供的二维图纸建立土建结构及机电BIM模型（见图2），基于BIM的精装修（见图3），BIM模型的整合（见图4）。

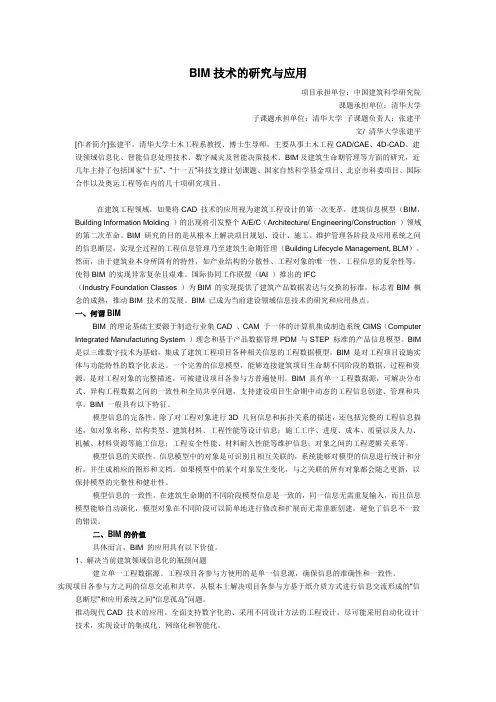

BIM技术的研究与应用

项目承担单位：中国建筑科学研究院

课题承担单位：清华大学

子课题承担单位：清华大学 子课题负责人：张建平

文/ 清华大学张建平

[作者简介]张建平，清华大学土木工程系教授、博士生导师，主要从事土木工程CAD/CAE、4D-CAD、建设领域信息化、智能信息处理技术、数字减灾及智能决策技术、BIM及建筑生命期管理等方面的研究，近几年主持了包括国家“十五”、“十一五”科技支撑计划课题、国家自然科学基金项目、北京市科委项目、国际合作以及奥运工程等在内的几十项研究项目。

在建筑工程领域，如果将CAD 技术的应用视为建筑工程设计的第一次变革，建筑信息模型（BIM，Building Information Molding ）的出现将引发整个A/E/C（Architecture/ Engineering/Construction ）领域的第二次革命。BIM 研究的目的是从根本上解决项目规划、设计、施工、维护管理各阶段及应用系统之间的信息断层，实现全过程的工程信息管理乃至建筑生命期管理（Building Lifecycle Management, BLM）。然而，由于建筑业本身所固有的特性，如产业结构的分散性、工程对象的唯一性、工程信息的复杂性等，使得BIM 的实现异常复杂且艰难。国际协同工作联盟（IAI ）推出的IFC

（Industry Foundation Classes ）为BIM 的实现提供了建筑产品数据表达与交换的标准，标志着BIM 概念的成熟，推动BIM 技术的发展。BIM 已成为当前建设领域信息技术的研究和应用热点。

一、何谓BIM

BIM 的理论基础主要源于制造行业集CAD 、CAM 于一体的计算机集成制造系统CIMS（Computer

Integrated Manufacturing System ）理念和基于产品数据管理PDM 与STEP 标准的产品信息模型。BIM

- 0 -

浅谈基于BIM的技术在施工项目管理中的应用

张发雨 贵州省公路工程集团有限公司

摘要：BIM建筑信息模型为我们展现了二维图纸所不能给予的视觉效果和认知角度，基于BIM的虚拟施工为施工企业有效控制施工组织，减少返工，控制费用、进度，创造绿色环保低碳施工方面提供了有力支持。随着BIM理念在建筑行业内不断地被认知和认可，其作用也在工程领域内日益凸显，作为建设项目全寿命周期中至关重要的施工阶段，BIM建筑信息模型的运用将为施工企业的施工产生极为重要的影响。

关键词：BIM 建筑信息模型 建模 虚拟施工 模拟

1.BIM概念的引入

建筑信息模型（Building Information Modeling,简称BIM）是创建并利用数据模型对项目进行设计、建造及运营管理的过程.BIM技术是一种应用于工程设计建造管理的数据化工具，通过参数模型整合各种项目的相关信息,在项目策划、运行和维护的全寿命周期过程中进行共享和传递，使工程技术人员对各种建筑信息作出正确理解和高效应对，为设计、施工以及运营单位在内的各参建主体提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥重要作用。它的特点是可视化，协调性，模拟性,优化性和可出图性。

2011年5月建设部发布了《2011至2015年建筑业信息化发展纲要》，在纲要中，BIM技术被列为重要的应用技术加以宣传推广，拉开了BIM在我国施工企业全面推进的序幕。

Stephen A.Jones 说:它正在引发工程建设行业一次史无前例的彻底变革, 并给采用该模型的建筑企业带来极大的新增价值。通过近年多个项目应用和实践证明了其无法比拟的优势.基于BIM技术的虚拟施工，将革命性的变革工程项目管理方式，以及项目实施组织模式。
