单相逆变电路工作原理

单相全桥电压型逆变电路

单相全桥电压型逆变电路是一种常用的电力电子变换器，它能将直流电源转换为交流电源，广泛应用于各种电力供应系统和电力调节系统中。本文将对单相全桥电压型逆变电路的工作原理、优缺点以及应用领域进行详细介绍。

一、工作原理

单相全桥电压型逆变电路由四个开关管和相应的控制电路组成。开关管分别为Q1、Q2、Q3和Q4，通过适当的控制，可以实现对开关管的导通和关断。在工作过程中，当Q1和Q4导通，Q2和Q3关断时，直流电源的正极连接到电路的A相，负极连接到电路的B相，此时输出的是正半周的交流电压。当Q1和Q4关断，Q2和Q3导通时，正负极的连接情况反转，输出的是负半周的交流电压。通过不断交替导通和关断，可以在输出端获得一段完整的交流电压波形。

二、优缺点

单相全桥电压型逆变电路具有以下优点：

1. 输出电压稳定：由于采用全桥结构，能够有效地消除直流电源的波动和噪声，输出电压稳定可靠。

2. 输出功率大：全桥结构能够充分利用电源能量，输出功率相对较大。

3. 输出电压可调：通过控制开关管的导通和关断时间，可以实现对输出电压的调节，满足不同需求。

4. 抗干扰能力强：逆变电路可有效抑制外界干扰信号，提高系统的抗干扰能力。

然而，单相全桥电压型逆变电路也存在一些缺点：

1. 成本较高：由于需要四个开关管，控制电路和保护电路等，相对于其他逆变电路而言，成本较高。

2. 效率较低：由于开关管的导通和关断需要一定的时间，逆变过程中会产生一定的开关损耗，导致转换效率有所降低。

三、应用领域

单相全桥电压型逆变电路具有广泛的应用领域，包括但不限于以下几个方面：

1. 电力供应系统：逆变电路可以将直流电源转换为交流电源，用于电力供应系统中的电压和频率调节，满足不同负载的需求。

2. 电动机控制：逆变电路可将直流电源转换为交流电源，用于电动机的控制和驱动，实现电机的速度调节和方向控制等功能。

3. 新能源应用：逆变电路可以将太阳能、风能等新能源转换为交流电源，供应给家庭、工厂等用电设备。

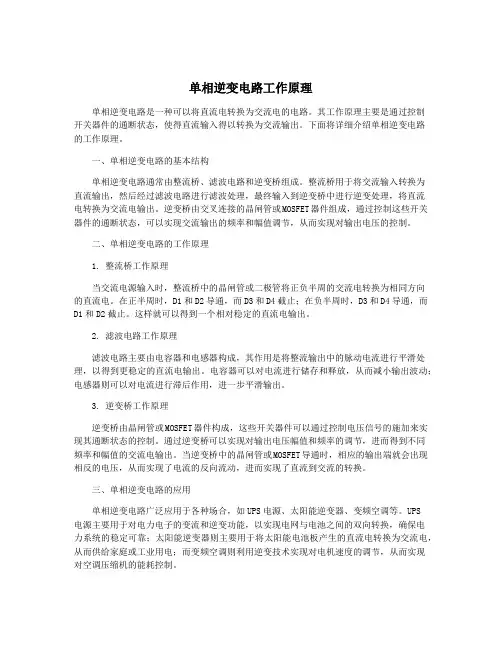

单相逆变电路工作原理

单相逆变电路是一种可以将直流电转换为交流电的电路。其工作原理主要是通过控制开关器件的通断状态，使得直流输入得以转换为交流输出。下面将详细介绍单相逆变电路的工作原理。

一、单相逆变电路的基本结构

单相逆变电路通常由整流桥、滤波电路和逆变桥组成。整流桥用于将交流输入转换为直流输出，然后经过滤波电路进行滤波处理，最终输入到逆变桥中进行逆变处理，将直流电转换为交流电输出。逆变桥由交叉连接的晶闸管或MOSFET器件组成，通过控制这些开关器件的通断状态，可以实现交流输出的频率和幅值调节，从而实现对输出电压的控制。

二、单相逆变电路的工作原理

1. 整流桥工作原理

当交流电源输入时，整流桥中的晶闸管或二极管将正负半周的交流电转换为相同方向的直流电。在正半周时，D1和D2导通，而D3和D4截止；在负半周时，D3和D4导通，而D1和D2截止。这样就可以得到一个相对稳定的直流电输出。

2. 滤波电路工作原理

滤波电路主要由电容器和电感器构成，其作用是将整流输出中的脉动电流进行平滑处理，以得到更稳定的直流电输出。电容器可以对电流进行储存和释放，从而减小输出波动；电感器则可以对电流进行滞后作用，进一步平滑输出。

3. 逆变桥工作原理

逆变桥由晶闸管或MOSFET器件构成，这些开关器件可以通过控制电压信号的施加来实现其通断状态的控制。通过逆变桥可以实现对输出电压幅值和频率的调节，进而得到不同频率和幅值的交流电输出。当逆变桥中的晶闸管或MOSFET导通时，相应的输出端就会出现相反的电压，从而实现了电流的反向流动，进而实现了直流到交流的转换。

三、单相逆变电路的应用

单相逆变电路广泛应用于各种场合，如UPS电源、太阳能逆变器、变频空调等。UPS电源主要用于对电力电子的变流和逆变功能，以实现电网与电池之间的双向转换，确保电力系统的稳定可靠；太阳能逆变器则主要用于将太阳能电池板产生的直流电转换为交流电，从而供给家庭或工业用电；而变频空调则利用逆变技术实现对电机速度的调节，从而实现对空调压缩机的能耗控制。 单相逆变电路是一种将直流电转换为交流电的重要电路，其工作原理主要基于开关器件的控制，通过整流、滤波和逆变等过程完成电能转换，广泛应用于电力电子领域。

单相半桥电压型逆变电路的工作原理

单相半桥电压型逆变电路是一种常见的逆变电路拓扑结构，常用于单相交流电源到直流电源的转换，适用于小功率应用。以下是单相半桥电压型逆变电路的基本工作原理：

1. 电源输入： 单相半桥逆变电路通常接收单相交流电源作为输入。这可以是来自电网的交流电，例如家用电源。

2. 整流桥： 输入的交流电源首先经过整流桥，将交流电转换为直流电。整流桥可以采用二极管桥或可控硅桥等。

3. 滤波电容： 为了减小直流电的脉动，逆变电路的输出端连接一个滤波电容，用于平滑直流电压。

4. 半桥逆变器： 接下来是半桥逆变器部分，由两个功率开关（通常是可控硅或晶闸管）组成。这两个功率开关分别连接到正负直流电压源和负载。

5. PWM控制： 半桥逆变器通过PWM（脉宽调制）控制方式来实现输出波形的控制。通过调整开关的导通时间，可以控制输出波形的幅值。

6. 输出变压器： 在半桥逆变器的输出端连接一个输出变压器，用于改变输出电压的大小，以适应负载的需要。

7. 输出负载： 最终，经过输出变压器调整后的交流电源输出到负载，可以是各种电器设备或电动机。

总体而言，半桥电压型逆变电路通过控制功率开关的导通时间，实现对输出交流电压幅值的调节，从而满足负载的电源需求。这种逆变电路通常用于小功率、单相电源的应用，例如家用电器、电子设备等。

单相逆变电路工作原理

单相逆变电路指的是将直流电转换为交流电的电路。这种电路通常由逆变器、控制电路和滤波电路等部分组成。在工业控制、交流电源、太阳能逆变器等领域中，单相逆变电路起着至关重要的作用。下面将详细介绍单相逆变电路的工作原理，以及其在各个领域中的应用。

一、单相逆变电路的工作原理

单相逆变电路是指将直流电能转换为交流电能的电路。其工作原理主要基于开关管的导通和截止来实现。在单相逆变电路中，最常用的开关器件是双极型晶体管（BJT）和场效应晶体管（FET）。逆变电路可以分为两种基本结构：全桥逆变和半桥逆变。

（一）全桥逆变电路

全桥逆变电路由四个开关管组成，可以将直流电源转换为交流电源。在正半周，开关管1和开关管4导通，而开关管2和开关管3截止，将电压施加在电容上，电容充电并为负载提供电源。在负半周，开关管2和开关管3导通，而开关管1和开关管4截止，电容放电并为负载提供电源。通过这种方式，全桥逆变电路可以实现直流电到交流电的转换。

（二）半桥逆变电路

半桥逆变电路由两个开关管组成，可以将直流电源转换为交流电源。在正半周，开关管1导通，开关管2截止，电容通过开关管1充电并为负载提供电源。在负半周，开关管2导通，开关管1截止，电容通过开关管2放电并为负载提供电源。半桥逆变电路通常用于小功率应用，成本更低，效率更高。

在实际应用中，单相逆变电路通常配备PWM控制电路，以实现对输出波形的精确控制。PWM控制电路可以通过控制开关管的工作周期和占空比来调整输出交流电的频率和幅值，从而满足不同的应用需求。

二、单相逆变电路在各领域的应用

1. 工业控制领域

单相逆变电路广泛应用于各种工业控制设备中。如变频调速器、UPS电源、电动机驱动器等。工业控制领域对电能质量和稳定性要求非常高，单相逆变电路通过PWM控制技术可以提供高质量的交流电能，满足工业生产对电能的各种需求。
