船舶辅助机械与船舶设备

1 船舶主要应急、救生、消防、防污染设备

一、 轮机部

电工：烟雾探测及报警、应急照明、应急蓄电池、应急配电屏、机舱应急通道照明、动力及照明绝缘。

三管轮：救生艇机、应急消防泵及消防泵、焚烧炉、油水分离器（报警、监测、操作）；粪便处理装置；污油柜、残油柜；舱底水排放管路。

二管轮：应急发电机、应急空压机；燃油舱透气管、罩、铜丝网。

大管轮：主机机旁应急操纵装置、应急舵；机舱风油切断、燃油舱柜速闭阀；机舱风机、机舱应急风机；机舱天窗、烟囱百叶窗速闭装置、风道挡板（开关）、机舱水密门、防火门、机舱应急吸入阀、机舱应急通道、各类油水舱透气管及罩、铜丝网；机舱消防栓（带、枪）、移动灭火器材、背包式泡沫灭火枪、机舱用氧气、乙炔瓶；油漆间防火、机舱清洁。

轮机长：机舱固定式二氧化碳（水雾）灭火装置；油类记录簿。

二、 驾驶部

三付：大型固定式灭火系统及移动灭火器材、CO2检测报告；艇架及收放艇设备、救生艇及艇内属具物品、救生筏（筏及 静水压力释放器检修日期）、救生衣、救生圈、船及艇救生信号、抛绳器（过期日期）、EEBD、消防员装备（氧气瓶、面罩、吸管、消防服）、逃生通道及标识、火警报警装置、烟雾探测器、黄沙箱、国际通岸接头；船令呼叫广播系统；防火控制图及其设备、应变布署表。

二付：无线电应急示位标（检测、电池、释放器日期）、双向无线电话（电池日期及备电池）中高频无线电DSC测试，甚高频无线电DSC测试，雷达应答器测试。

大付：各层甲板及外板油渍、清洁卫生；货舱风机、风道挡板（开关）、甲板水密门、窗、舱盖（橡皮胶条老化、变形、锈蚀严重）；油、水舱透气管及罩、铜丝网；溢油器材、堵漏器材；应急舵、艏尖舱防撞阀、甲板消防隔离阀；消防栓、消防水带及枪、分类垃圾桶；油漆间防火、甲板用氧气、乙炔瓶、煤气瓶及管路；垃圾记录簿、测厚报告、船舶总纵计算书、装载手册、舱容表。 2 船长：油污应急计划、垃圾管理计划、各类演习。

1 船舶辅机

8301： 3000KW及以上船舶大管轮

8302： 750KW-3000KW船舶大管轮

8303： 3000KW及以上船舶二/三管轮

8304： 750KW-3000KW船舶二/三管轮

8305：未满750KW船舶大管轮

8306：未满750KW船舶二/三管轮

考试大纲 适用对象

8301 8302 8303 8304 8305 8306

1 基础理论知识 1.1机械制图 1.1.1物体的表达方法 1.1.1.1 视图种类及其应用 ◎ ◎ 1.1.1.2 剖视图的种类及其应用 ◎ ◎ 1.1.1.3 断面图的种类及其应用 ◎ ◎ 1.1.2 标准件、常用件 1.1.2.1 标准件的含义 ◎ ◎ 1.1.2.2 船用常用件的基本要素、种类、用途及符号 ◎ ◎

1.1.3零件图 1.1.3.1零件图的定义、内容及视图表达 ◎ ◎

1.1.3.2读零件图 ◎ ◎ 1.1.4装配图 1.1.4.1装配图的内容和作用 ◎ ◎ 1.1.4.2 读装配图 ◎ ◎ 1.2流体力学

1.2.1 流体的主要物理性质 ◎ ◎ 1.2.2 流体静力学方程及应用 ◎ ◎ 1.2.3 流体运动学基础

1.2.3.1 流体流动的基本概念 ◎ ◎

1.2.3.2 连续性方程及应用 ◎ ◎ ○ ○

1.2.4 流体动力学基础

1.2.4.1 流体流动的两种形态：层流和紊流，雷诺数的物理意义 ◎ ◎

1.2.4.2 流动阻力和水头损失：水头损失的原因，减小流动阻力和水头损失的方法 ◎ ◎

船舶设备概述

1. 引言

船舶设备是指安装在船舶上的各种机械、电气设备和仪器仪表等，其作用是保证船舶的正常运行和安全航行。本文将从不同的角度对船舶设备进行概述，包括船舶设备的分类、功能和常见故障等。

2. 船舶设备的分类

船舶设备可以按照不同的标准进行分类，以下是几种常见的分类方式：

2.1 按功能分类

船舶设备根据其功能可以分为以下几类：

• 推进设备：包括主机、舵和推进器等，用于提供船舶的推进力。

• 电气设备：包括发电机、电动机和电气控制设备等，用于提供船舶的电力供应和控制系统。

• 辅助设备：包括冷却水系统、增压器和消防设备等，用于提供船舶的辅助功能和保护措施。

• 载货设备：包括起重机、输送带和仓储设备等，用于提供船舶装载和卸载货物的功能。

2.2 按安装位置分类

船舶设备根据其安装位置可以分为以下几类：

• 甲板设备：包括锚、缆绳和救生设备等，安装在船舶甲板上，用于船舶的锚泊和救生救援。

• 机舱设备：包括主机、辅助机舱和发电机等，安装在船舶机舱中，用于提供船舶的动力和辅助功能。

2.3 按运行方式分类

船舶设备根据其运行方式可以分为以下几类：

• 手动设备：需要人工操作才能正常运行的设备，如手动控制的阀门和手扶梯等。

• 自动设备：可以通过自动控制系统实现运行的设备，如自动调节温度和自动检测报警等。 3. 船舶设备的功能

船舶设备的功能多种多样，主要包括以下几个方面：

3.1 推进功能

船舶设备中的推进设备是船舶的动力源，主要用于提供船舶的推进力。其中，主机是船舶推进的主要设备，通常采用柴油机或蒸汽机作为动力。舵和推进器则用于控制船舶的航向和速度。

3.2 电力供应

船舶设备中的电气设备是提供船舶电力供应的关键系统。发电机用于产生船舶所需的电能，而电动机则用于驱动船舶的各种机械设备。电气控制设备则用于控制船舶电气系统的运行。

3.3 辅助功能

船舶设备中的辅助设备主要用于提供船舶的辅助功能和保护措施。例如，冷却水系统用于冷却主机和发电机，增压器用于增加燃料输送的压力，消防设备用于预防和控制火灾。

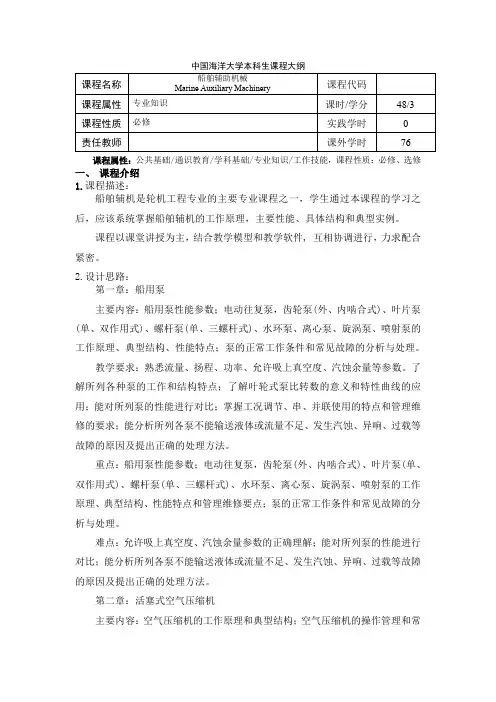

中国海洋大学本科生课程大纲

课程名称 船舶辅助机械

Marine Auxiliary Machinery 课程代码

课程属性 专业知识 课时/学分 48/3

课程性质 必修 实践学时 0

责任教师 课外学时 76

课程属性：公共基础/通识教育/学科基础/专业知识/工作技能，课程性质：必修、选修

一、 课程介绍

1.课程描述：

船舶辅机是轮机工程专业的主要专业课程之一，学生通过本课程的学习之后，应该系统掌握船舶辅机的工作原理，主要性能、具体结构和典型实例。

课程以课堂讲授为主，结合教学模型和教学软件, 互相协调进行，力求配合紧密。

2.设计思路：

第一章：船用泵

主要内容：船用泵性能参数；电动往复泵，齿轮泵(外、内啮合式)、叶片泵(单、双作用式)、螺杆泵(单、三螺杆式)、水环泵、离心泵、旋涡泵、喷射泵的工作原理、典型结构、性能特点；泵的正常工作条件和常见故障的分析与处理。

教学要求：熟悉流量、扬程、功率、允许吸上真空度、汽蚀余量等参数。了解所列各种泵的工作和结构特点；了解叶轮式泵比转数的意义和特性曲线的应用；能对所列泵的性能进行对比；掌握工况调节、串、并联使用的特点和管理维修的要求；能分析所列各泵不能输送液体或流量不足、发生汽蚀、异响、过载等故障的原因及提出正确的处理方法。

重点：船用泵性能参数；电动往复泵，齿轮泵(外、内啮合式)、叶片泵(单、双作用式)、螺杆泵(单、三螺杆式)、水环泵、离心泵、旋涡泵、喷射泵的工作原理、典型结构、性能特点和管理维修要点；泵的正常工作条件和常见故障的分析与处理。

难点：允许吸上真空度、汽蚀余量参数的正确理解；能对所列泵的性能进行对比；能分析所列各泵不能输送液体或流量不足、发生汽蚀、异响、过载等故障的原因及提出正确的处理方法。

第二章：活塞式空气压缩机

主要内容：空气压缩机的工作原理和典型结构；空气压缩机的操作管理和常见故障分析。

教学要求：能分析影响输气系数的因素；了解多级压缩的意义和级间压力、中间冷却对工作的影响；了解两级空压机的结构特点。掌握操作管理要点；能分析排气量不足、级间压力不正常、排气温度太高等故障的原因。
