电动叉车控制器故障代码(一)

电动叉车控制器故障代码

电动叉车控制器是电动叉车的重要部件之一，它是掌控叉车运行状态、控制叉车动作、保障叉车安全的重要保障。然而在叉车使用过程中，往往会遇到控制器出现故障的情况。这时候我们需要通过查看控制器故障代码来了解具体故障情况，进而采取合适的措施来解决问题。以下是电动叉车控制器故障代码以及相应的故障处理方法。

1. 故障代码：E010

故障描述：左右电机掩护不良

解决方法：检查左右电机线路及掩护，如果有损坏需要更换。

2. 故障代码：E030

故障描述：中央控制电路故障

解决方法：检查中央控制电路，若有松动需要拧紧，若电路板烧坏需要更换。

3. 故障代码：E050

故障描述：内外控制面板通讯异常

解决方法：检查内外控制面板通讯线路是否松动，若是需要拧紧。如果通讯线路正常，应检查面板本身是否损坏，损坏则需要更换控制面板。

4. 故障代码：E090

故障描述：滑移制动电机故障

解决方法：检查滑移制动电机线路，查看是否存在短路或开路的情况，若有则需要更换电机。

5. 故障代码：E120

故障描述：直流母线电压电子量不足

解决方法：检查电池电量和电池电压，如果电量不足或电池电压低于正常水平，需要更换叉车电池。

6. 故障代码：E270

故障描述：整车主保险熔断

解决方法：检查整车电路熔断器，查看是否熔断，若是需要更换熔断器。

7. 故障代码：E340

故障描述：液晶显示故障

解决方法：检查液晶显示屏幕线路是否松动，如果有松动需要拧紧。如果线路正常，需要更换液晶显示屏幕。

8. 故障代码：E410

故障描述：超时

解决方法：检查传感器控制模块，查看故障是否是因为过度使用而导致的超时现象，若是则需要更换控制模块。

以上就是电动叉车控制器常见故障代码以及相应的解决方法。当遇到故障代码时，我们需要耐心进行排故，找到症结并采取有效措施。同时，在叉车日常使用过程中，还应注意对叉车进行规范的操作和维护，最大程度地避免故障的发生。

合集下载

电动叉车维修故障代码

电动叉车维修故障代码

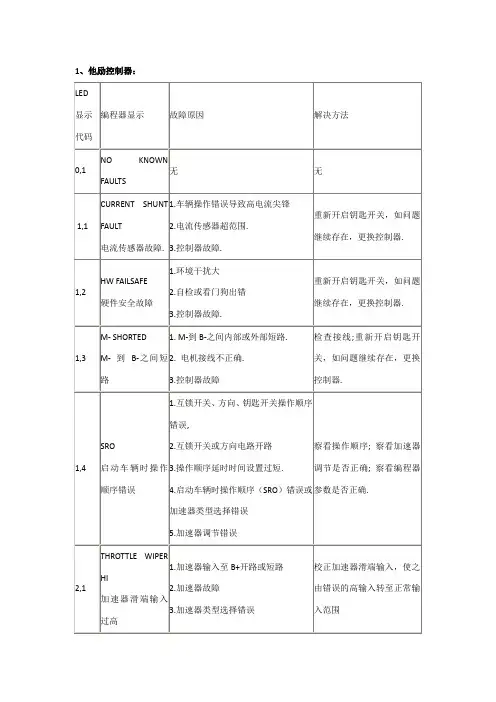

1、他励控制器：
