电动机直流电阻测量方法

三相异步电动机参数测量

三相异步电动机是工业中最常用的电机之一，其参数测量是电机进行运行管理和故障诊断的重要手段之一、三相异步电动机参数测量主要包括定子电阻、定子互感、转子电阻、转子互感、堵转电流等参数的测量。以下将分别介绍这些参数的测量方法。

一、定子电阻（Rs）的测量：

定子电阻是指在额定电流下，定子绕组产生的电阻。测量定子电阻可以使用直流电阻法和交流电阻法。

1.直流电阻法：

直流电阻法是通过使用万用表或电阻仪测量定子绕组的电阻值。具体操作步骤如下：

a.断开电机电源，确保电机处于完全断电状态。

b.在定子绕组两端接上电阻表，记录测得的电阻值。

c.由于定子绕组通常为星形连接，因此需要进行线电压到相电压的转换，即电阻值乘以3

2.交流电阻法：

交流电阻法是通过应用低频交流电源测量定子绕组阻抗，然后根据阻抗和频率之间的关系计算出电阻值。具体操作步骤如下：

a.断开电机电源，确保电机处于完全断电状态。

b.消除电机内外磁场，可通过快速连续通电断电的方法实现。 c.将定子绕组两端接上信号源和信号接收器，分别通过变压器和示波器来产生交流电压和测量电压。

d.改变信号源频率，记录不同频率下的电压和电流值。

e.根据电压和电流的大小计算出阻抗值，并由此求得电阻值。

二、定子互感（Ls）的测量：

定子互感是定子绕组内部电流与定子绕组电压之间的相位差。测量定子互感可以使用交流电压法。

交流电压法是通过给定子绕组施加一个固定频率和固定幅值的交流电压，测量绕组上的电压和电流，并根据电流和电压之间的相位差计算定子互感。具体操作步骤如下：

a.断开电机电源，确保电机处于完全断电状态。

b.在定子绕组两端接上交流电源，并设置合适的频率和电压值。

c.使用示波器测量绕组上的电压和电流。

d.根据电压和电流的相位差计算出定子互感。

三、转子电阻（Rr）的测量：

转子电阻是指转子绕组产生的电阻。由于转子绕组一般无法直接测量，因此可以通过转子频率响应法来间接测量转子电阻。

直流电阻测量

9.熟悉直流电阻测试的目的、测试方法和测试时的注意事项。

一、测量直流电阻的意义

有些电气设备具有线圈等导电回路，例如发电机、电动机、变压器等。这些线圈的导线都包有绝缘，在制造过程中可能存在质量问题。例如导线连接接头焊接不良，或者存在匝间短路，也可能线圈的引出线与接线端子的连接拧得不紧。如果存在这些缺陷，电气设备投入运行时，可能很快发生事故；也可能在运行一段时间后，由于过负荷等原因，产生局部过热，最终导致设备事故。测量这些设备导电回路的直流电阻，就是为了及时发现线圈等导电回路的隐患，防止不合格的设备投入运行。

此外，断路器等开关设备的触头闭合不严，或者引接线的接触不良，在长期通过大电流时由于接触电阻过大而局部过热，最后导体熔化造成事故。对这些设备导电回路测量直流电阻就是为了校验开关触头是否接触良好，引接线的连接是否紧固，防止运行中接触点产生过热引起事故。

二、直流电阻测试方法

1.直流压降法

电流、电压表法又称直流压降法，其原理是在被测电路中通以直流电流，测量两端压降，根据欧姆定律计算出被测电阻。

图3-16为直流压降法测量直流电阻原理接线图。图中R某为被测电阻，I为测量电流，U为测量电压。根据欧姆定律R某＝U／I。 由于电流表和电压表都存在内阻，对测量结果会造成影响，引起误差。因此在计算电阻时，应把电流表和电压表的内阻考虑进去。设电流表的内阻

为rA，电压表的内阻为rv。

（1）采用图3-16（a）所示接线方式时

R某U（3-19）UIrV式中R某——被测直流电阻，Ω；

U——电压表指示的电压，V；I——电流表指示的电流，A；rV——电压表的内电阻，Ω。（2）采用图3-16（b）所示接线方式时

R某UIrA（3-20）I式中rA——电流表的内电阻，Ω。

图3-16（a）所示测量方法中，电流表中流过的电流包括两部分，其中主要部分是流过被测电阻R某的电流，另有一很小的电流是流过电压表的电流。对于同一块电压表，电源电压不变，流过的电流也不变。被测电阻R某愈小，流过被测电阻R某的电流愈大，这时由电压表流过电流引起的测量误差愈小。因此图3-16（a）所示方法适合用于测量小电阻。

实用标准文档

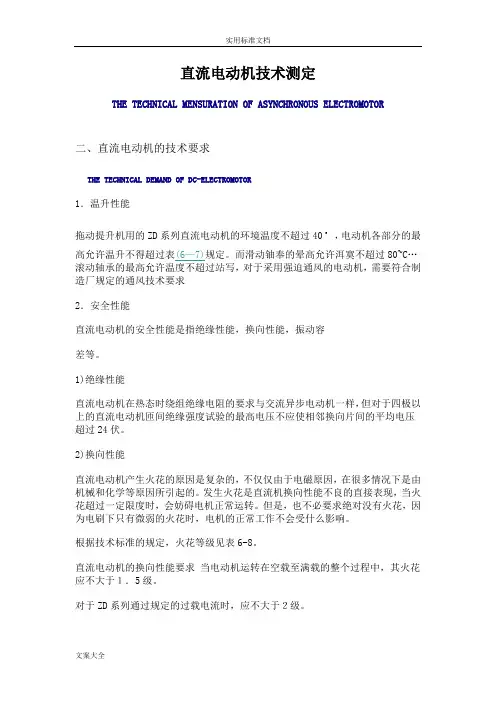

文案大全 直流电动机技术测定

THE TECHNICAL MENSURATION OF ASYNCHRONOUS ELECTROMOTOR

二、直流电动机的技术要求

THE TECHNICAL DEMAND OF DC-ELECTROMOTOR

1．温升性能

拖动提升机用的ZD系列直流电动机的环境温度不超过40 ，电动机各部分的最高允许温升不得超过表(6—7)规定。而滑动铀奉的晕高允许洱寞不超过80~C…滚动轴承的最高允许温度不超过站写，对于采用强迫通风的电动机，需要符合制造厂规定的通风技术要求

2．安全性能

直流电动机的安全性能是指绝缘性能，换向性能，振动容

差等。

1)绝缘性能

直流电动机在热态时绕组绝缘电阻的要求与交流异步电动机一样，但对于四极以上的直流电动机匝间绝缘强度试验的最高电压不应使相邻换向片间的平均电压超过24伏。

2)换向性能

直流电动机产生火花的原因是复杂的，不仅仅由于电磁原因，在很多情况下是由机械和化学等原因所引起的。发生火花是直流机换向性能不良的直接表现，当火花超过一定限度时，会妨碍电机正常运转。但是，也不必要求绝对没有火花，因为电刷下只有微弱的火花时，电机的正常工作不会受什么影响。

根据技术标准的规定，火花等级见表6-8。

直流电动机的换向性能要求 当电动机运转在空载至满载的整个过程中，其火花应不大于１．5级。

对于ZD系列通过规定的过载电流时，应不大于２级。 实用标准文档

文案大全 对于 Z2 系列电动机，在发热情况下，电动机接近额定转速，额定电压，力矩过50％肘，历时十分钟，其火花不超过2级，此时电动机应不致损坏或发生有害变形，并无局部过热现象。

3)振动容差

对ZD系列电动机的容许振动值不超过表6-9的规定。

对于 Z2 系列电动机的振动(两倍振幅值)应不大于表6-10规定。

3．运转性能

电动机的运转性能是指电动机运转中对效率、速度调整率，电流过载倍数等技术参数的要求。

三相异步电动机绝缘电阻的测量方法

绝缘电阻的测量方法主要包括直流电阻法和交流电压法。下面将对这两种方法进行详细的介绍。

1.直流电阻法：

直流电阻法是最常用的一种测量绝缘电阻的方法。该方法利用直流电进行测量，可以得到较为准确的结果。

具体步骤如下：

（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。

（2）将一端连接到测量仪器的正极，将另一端接到需要测量的绕组上。

（3）将电机的其他绕组接地，以保证电机的机壳与地之间绝缘。

（4）当电机绝缘处理完毕后，测量仪器会在正极和绕组之间加上一个特定的直流电压。

（5）根据测量仪器上的指示，读取绝缘电阻值。

直流电阻法的优点是测量结果准确可靠，但其缺点是测量时间相对较长。

2.交流电压法：

交流电压法是一种快速测量绝缘电阻的方法。该方法通过施加交流电压，测量绝缘电流来推算绝缘电阻。 具体步骤如下：

（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。

（2）将一组电极连接到需要测量的绕组上，另一组电极连接到电源上。

（3）当电机绝缘处理完毕后，输入特定频率和电压的交流电源。

（4）通过交流电流表测量电机绕组的接地电流。

（5）根据测量的电流以及电源的电压和频率，计算绝缘电阻值。

交流电压法的优点是测量时间较短，但其缺点是测量结果相对于直流电阻法略有偏差。

需要注意的是，在进行绝缘电阻测量时，一定要确保电机的电源已经断电，并在测试前进行完全绝缘处理，以避免电击的风险。

此外，无论采用直流电阻法还是交流电压法进行测量，都应根据电机的具体情况和使用要求，选择适当的测试工具和参数，以确保测量结果的准确性和可靠性。

综上所述，通过直流电阻法和交流电压法可以测量三相异步电动机的绝缘电阻，以评估电机的绝缘状况。在实际操作中，应根据电机的具体情况选择合适的测量方法，并遵循相关安全规范，以确保测量结果的准确性和安全性。
