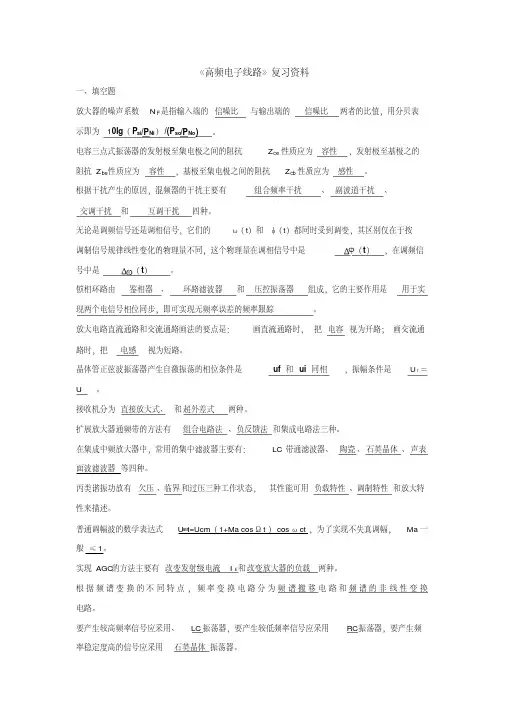

《高频电子线路》复习资料一、填空题放大器的噪声系数NF是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表

示即为10lg（Psi/PNi）/(Pso/PNo)。电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之的

阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb性质应为感性。根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、

交调干扰和互调干扰四种。无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按

调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（t），在调频信

号中是（t）。锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实

现两个电信号相位同步，即可实现无频率误差的频率跟踪。放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通

路时，把电感视为短路。晶体管正弦波振荡器产生自激振荡的相位条件是uf和ui同相，振幅条件是 Uf＝

Ui。接收机分为直接放大式、和超外差式两种。

扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。

在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。

丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。

普通调幅波的数学表达式UAMt=Ucm（1+Ma cosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。

实现AGC的方法主要有改变发射级电流IE和改变放大器的负载两种。根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换

电路。

要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

三点式振荡器有电容和电感三点式电路。

丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。

高频电子线路试题库

一、单项选择题（每题 2 分，共 20 分）

第二章 选频网络

1、LC 串联电路处于谐振时，阻抗（ ）。

A、最大 B、最小 C、不确定

2、 LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分 别呈（ ）。

A、感性容性 阻性 B、容性感性阻性 C、阻性感性容性D、感 性 阻性容性

3、 在LC并联电路两端并联上电阻，下列说法错误的是（ ）

A、改变了电路的谐振频率 B、改变了回路的品质因数

C、改变了通频带的大小 D、没有任何改变

第三章 高频小信号放大器

1、 在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大 器的通频带相比较

A、增大 B减小 C相同 D无法比较

2、 三级相同的放大器级联，总增益为 60dB,则每级的放大倍数为 （ ）。

A、 10dB B 、 20 C、 20 dB D、 103、高频小信号谐振放大器不稳定的主要原因是(

(A)增益太大 (B)通频带太宽

Cb' c的反馈作用 (D)谐振曲线太尖锐。

第四章 非线性电路、时变参量电路和混频器 (C)晶体管集电结电容

1、通常超外差收音机的中频为( )

A)

465KB) 75KHZ ( C) 1605KHZ ( D) 10.7MHZ 2、接收机接收频率为

fc ,

fL >

( A) fc > fI

fc+fI B) fL+fc C) fc+2fI ( D)

3、设混频器的 fL >fC

产生的干扰称为( ，即 fL =fC+fI

)。 ，若有干扰信号 fn=fL+fI ，则可能

(A)交调干扰 (B)互调干扰 (C)中频干

扰 (D)镜像干扰

4、乘法器的作用很多，下列中不属于其作用的是(

A、调幅 B、检波 C、变频 D、调频

5、混频时取出中频信号的滤波器应采用( ) (A)带通滤波器(B)低通滤波器(C)高通滤波器(D)带阻滤波器

(A)相加器(B)乘法器(C)倍频器(D)减法器

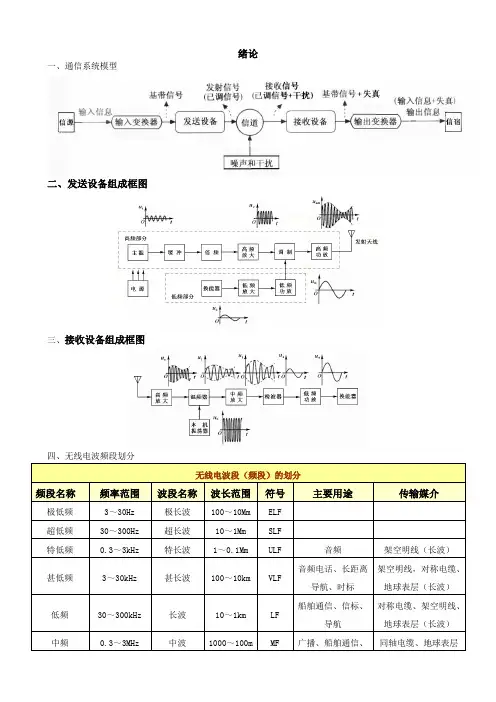

绪论

一、通信系统模型

二、发送设备组成框图

三、接收设备组成框图

四、无线电波频段划分

无线电波段（频段）的划分

频段名称 频率范围 波段名称 波长范围 符号 主要用途 传输媒介

极低频 3～30Hz 极长波 100～10Mm ELF

超低频 30～300Hz 超长波 10～1Mm SLF

特低频 0.3～3kHz 特长波 1～0.1Mm ULF 音频 架空明线（长波）

甚低频 3～30kHz 甚长波 100～10km VLF 音频电话、长距离导航、时标 架空明线，对称电缆、地球表层（长波）

低频 30～300kHz 长波 10～1km LF 船舶通信、信标、导航 对称电缆、架空明线、地球表层（长波）

中频 0.3～3MHz 中波 1000～100m MF 广播、船舶通信、同轴电缆、地球表层飞行通信 （中波）

高频 3～30MHz 短波 100～10m HF 短波广播、军事通信 同轴电缆、电离表层（短波）

甚高频 30～300MHz 米波 10～1m VHF 电视、调频广播、雷达、导航 同轴电缆、空间直线传播（超短波）

特高频 0.3～3GHz 分米波

微波 100～10cm UHF 电视、雷达、移动通信 波导、空间直线传播（分米波）

超高频 3～30GHz 厘米波 10～1cm SHF 雷达、中继、卫星通信 波导、空间直线传播（厘米波）

极高频 30～300GHz 毫米波 10～1mm EHF 射电天文、卫星通信、雷达 波导、空间直线传播（毫米波）

至高频 300～3000GHz 丝米波 1～0.1mm

第1章 高频小信号放大器

§1.1 分散选频

一、高频电压放大器的作用：放大+选频

二、选频电路分类

三、分散选频电路

1、LC串联选频电路

主要参数：谐振频率 LCf210

CLRCRRLQ1100 QffBW02

2、LC并联选频电路

主要参数：谐振频率 LCf210
