发电厂变电站电气设备复习资料

格式：docx
大小：11.21 KB
文档页数：2

发电厂变电站电气设备复习资料

本文主要针对发电厂变电站电气设备复习资料进行介绍，包括具体的设备种类、作用、维护保养等方面的内容。

一、配电室设备

1.高压开关柜

高压开关柜是指额定电压在3KV至35KV之间的交流电气系统中的用于控制、保护电气设备的开关设备。其主要由机构部分、断路器部分和电气部分组成。这种设备主要处理高电压和高频电流等重要事项。

2.变压器

变压器是电气设备中常见的一种，用于实现电能的变换和分配。在配电系统中，变压器主要负责增加或降低电压以满足加电设备的需求。

二、辅助配电设备

1.电容器

电容器指的是储存电荷的设备。在配电系统中，它主要用于提高功率因数并减轻线路的电压波动。

2.低压开关柜

低压开关柜也是控制或保护电气设备组的开关装置之一，其额定电压不高于1KV。 3.配电箱

配电箱是用来集中分配电能的设备。在配电系统中，它通常与消费电力密切相关。

三、维护保养

为确保发电厂变电站电气设备的正常运行，必须定期进行维护保养。具体操作如下：

1.开展日常检查，及时处理异常的电路和设备。

2.定期检查电气设备，记录检查结果。

3.积极清理配电设备及其周边的灰尘和污垢。

4.进行电气设备的内、外规定性检查，防止电路内的漏电或电击事故发生。

5.擦拭配电设备，使其始终保持干净。

6.检查配电设备的连接器，确保密封良好。

7.配电设备安装完后，进行必要的走线和封装工作。

8.设备使用寿命到期后，及时进行更换维护工作。

最后，为了保障平稳的能源供应，电气设备操作专业人员必须具备一定的电气技术知识和实践技能，以保证他们能够有效、高效地操作各种电气设备。

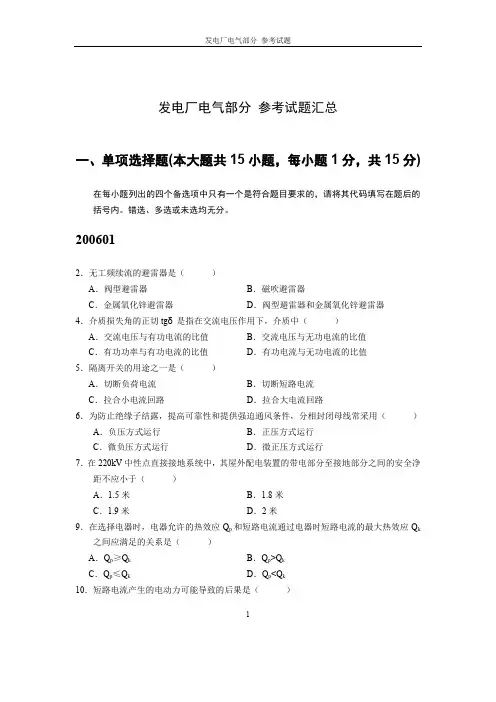

复习资料3 发电厂电气部分参考试题汇总(年)

发电厂电气部分参考试题

1 发电厂电气部分参考试题汇总

一、单项选择题(本大题共15小题，每小题1分，共15分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

200601

2．无工频续流的避雷器是（）

A．阀型避雷器 B．磁吹避雷器

C．金属氧化锌避雷器 D．阀型避雷器和金属氧化锌避雷器

4．介质损失角的正切tgδ是指在交流电压作用下，介质中（）

A．交流电压与有功电流的比值 B．交流电压与无功电流的比值

C．有功功率与有功电流的比值 D．有功电流与无功电流的比值

5．隔离开关的用途之一是（）

A．切断负荷电流 B．切断短路电流

C．拉合小电流回路 D．拉合大电流回路

6．为防止绝缘子结露，提高可靠性和提供强迫通风条件，分相封闭母线常采用（）

A．负压方式运行 B．正压方式运行

C．微负压方式运行 D．微正压方式运行

7．在220kV中性点直接接地系统中，其屋外配电装置的带电部分至接地部分之间的安全净距不应小于（）

A．1.5米 B．1.8米

C．1.9米 D．2米

9．在选择电器时，电器允许的热效应Qp和短路电流通过电器时短路电流的最大热效应Qk之间应满足的关系是（）

A．Qp≥Qk B．Qp>Qk

C．Qp≤Qk D．Qp

10．短路电流产生的电动力可能导致的后果是（）发电厂电气部分参考试题

2 ①载流导体过热 ②载流导体变形 ③支撑绝缘子损坏 ④造成新的短路故障

A．①②③ B．①②④

C．①③④ D．②③④

13．电压互感器的一次绕组并联于被测回路的电路之中，其二次额定电压通常为（）

A．100或3100V B．100或3100V

C．100或2100V D．100或2100V

14．如果要求在检修任一引出线的母线隔离开关时不影响其它支路的供电，则可以采用

（）

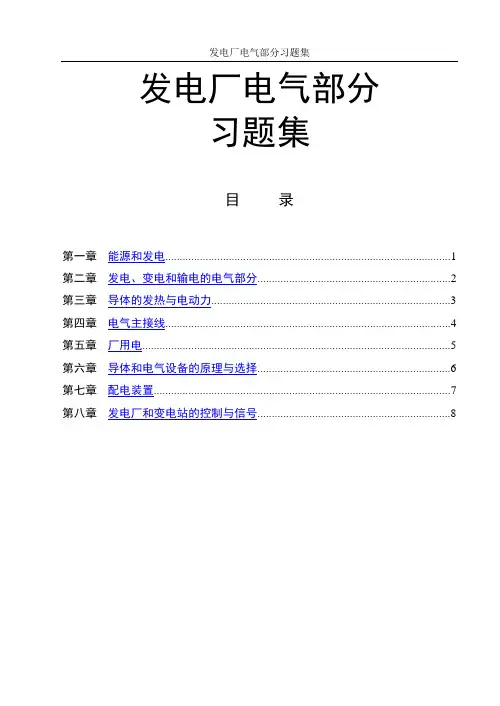

发电厂电气部分习题及答案

发电厂电气部分习题集

发电厂电气部分

习题集

第一章

能源和发电...................................................................................................1

第二章发电、变电和输电的电气部分...................................................................2

第三章导体的发热与电动力...................................................................................3

第四章电气主接线...................................................................................................4

第五章厂用电...........................................................................................................5

第六章导体和电气设备的原理与选择...................................................................6

第七章配电装置.......................................................................................................7

第八章

发电厂和变电站的控制与信号...................................................................8

发电厂及变电站电气部分复习题

发电厂及变电站电气部分复习题1．按输出能源分,火电厂分为凝汽式电厂和。答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。答：堤坝式水电厂4.核电厂的系统由核岛和组成。答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。答：一次能源6.由一次能源经加工转换的另一种形态的能源。答：二次能源7.火力发电厂的能量转换过程为。答：燃料的化学能→热能→机械能→电能8.水力发电厂的能量转换过程为。答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气

主接线。

答：各种一次设备14.根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。答：配电装置。15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。答：断路器16.电气主接线中应用最多的开关电器是_________。答：隔离开关17._________起汇集和分配电能的作用。答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。答：大电流接地系统22．旁路母线的作用是____________。答：可代替线路断路器工作23.无母线电气主接线的形式有桥形接线、___________和单元接线。答：角型接线24.加装旁路母线的唯一目的是。
