氯化氢生产工艺

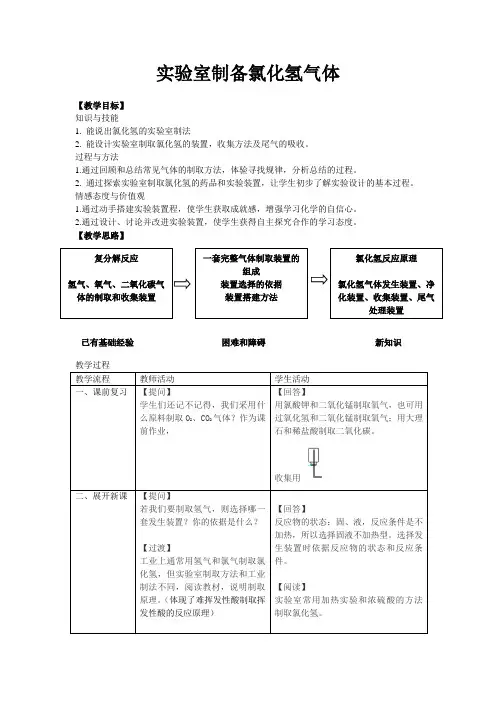

实验室制备氯化氢气体

【教学目标】

知识与技能

1. 能说出氯化氢的实验室制法

2. 能设计实验室制取氯化氢的装置，收集方法及尾气的吸收。

过程与方法

1.通过回顾和总结常见气体的制取方法，体验寻找规律，分析总结的过程。

2. 通过探索实验室制取氯化氢的药品和实验装置，让学生初步了解实验设计的基本过程。

情感态度与价值观

1.通过动手搭建实验装置程，使学生获取成就感，增强学习化学的自信心。

2.通过设计、讨论并改进实验装置，使学生获得自主探究合作的学习态度。

【教学思路】

教学过程

教学流程 教师活动 学生活动

一、课前复习

【提问】

学生们还记不记得，我们采用什么原料制取O2、CO2气体？作为课前作业，

【回答】

用氯酸钾和二氧化锰制取氧气，也可用过氧化氢和二氧化锰制取氧气；用大理石和稀盐酸制取二氧化碳。

收集用

二、展开新课 【提问】

若我们要制取氢气，则选择哪一套发生装置？你的依据是什么？

【过渡】

工业上通常用氢气和氯气制取氯化氢，但实验室制取方法和工业制法不同，阅读教材，说明制取原理。（体现了难挥发性酸制取挥发性酸的反应原理）

【回答】

反应物的状态：固、液，反应条件是不加热，所以选择固液不加热型。选择发生装置时依据反应物的状态和反应条件。

【阅读】

实验室常用加热实验和浓硫酸的方法制取氯化氢。

已有基础经验 困难和障碍 新知识 复分解反应

氢气、氧气、二氧化碳气体的制取和收集装置

一套完整气体制取装置的组成

装置选择的依据

装置搭建方法 氯化氢反应原理

氯化氢气体发生装置、净化装置、收集装置、尾气处理装置

【提问】

1.能否在所学过的两套发生装置来制取氯化氢？

2.如何改进和设计氯化氢气体的发生装置？

【回答】

不能，因为它属于固液加热型发生装置。

三、发生装置的设计 【提问】

精选文档

1

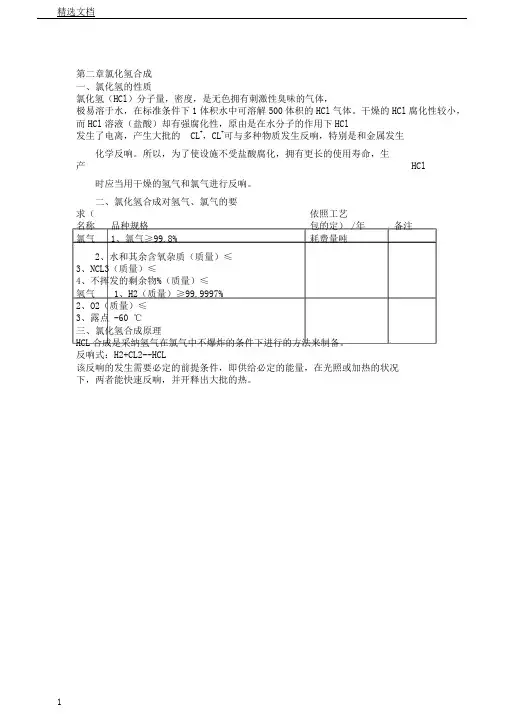

第二章氯化氢合成

一、氯化氢的性质

氯化氢（HCl）分子量，密度，是无色拥有刺激性臭味的气体，

极易溶于水，在标准条件下1体积水中可溶解500体积的HCl气体。干燥的HCl腐化性较小，而HCl溶液（盐酸）却有强腐化性，原由是在水分子的作用下HCl

发生了电离，产生大批的 CL+，CL+可与多种物质发生反响，特别是和金属发生化学反响。所以，为了使设施不受盐酸腐化，拥有更长的使用寿命，生产

HCl

时应当用干燥的氢气和氯气进行反响。二、氯化氢合成对氢气、氯气的要求（

名称 品种规格

氯气 1、氯气≥99.8%

依照工艺包的定）

耗费量吨

/年

备注

2、水和其余含氧杂质（质量）≤

3、NCL3（质量）≤

4、不挥发的剩余物%（质量）≤

氢气 1、H2（质量）≥99.9997%

2、O2（质量）≤

3、露点 -60 ℃

三、氯化氢合成原理

HCL合成是采纳氢气在氯气中不爆炸的条件下进行的方法来制备。

反响式：H2+CL2--HCL

该反响的发生需要必定的前提条件，即供给必定的能量，在光照或加热的状况下，两者能快速反响，并开释出大批的热。精选文档

2

四、氯化氢合成工艺流程及设施

1、氯化氢合成工艺流程图

防爆膜排放 去尾气淋洗塔

CDI回收氢

氢气缓冲罐

电解氢 废HCL缓冲罐 空冷器

阻火器 HCL合成炉 盐酸槽

回收自用或办理

HCL

去三氯氢硅合成炉

空冷器

氯气 水冷器 HCL贮罐

氯气缓冲罐

精选文档

3 氯化氢合成是由两套同样的合成炉系统，H2、CL2缓冲罐，事故排放接收设施构成（此中H2、CL2缓冲罐及事故排放装置为两套合成炉系统共用）。

来自氯碱装置的氢气及从三氯氢硅合成工序返回的循环氢气输送

入氢气缓冲罐。出氢气缓冲罐的氢气分别去两条生产线的氯化氢合成

炉01R0301a。

来自液氯汽化工序的氯气穿过01V0302氯气缓冲罐，分别去两条生产线的氯化氢合成炉01R0301a。

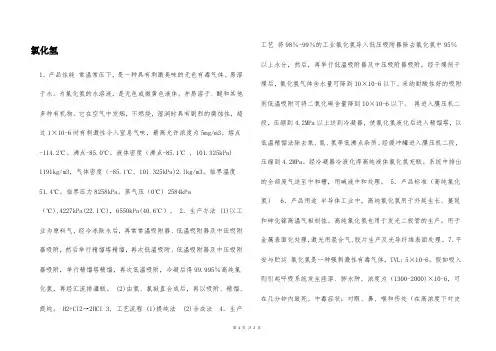

第 1 页 共 2 页 氯化氢

1．产品性能 常温常压下，是一种具有刺激臭味的无色有毒气体。易溶于水。为氯化氢的水溶液，是无色或微黄色液体。并易溶于、醚和其他多种有机物。它在空气中发烟，不燃烧，湿润时具有剧烈的腐蚀性，超过1×10-6时有刺激性令入窒息气味，最高允许浓度为5mg/m3。熔点-114.2℃。沸点-85.0℃。液体密度（沸点-85.1℃ , 101.325kPa)

1191kg/m3，气体密度（-85.1℃, 101.325kPa)2.lkg/m3。临界温度51.4℃。临界压力8258kPa。蒸气压（0℃) 2584kPa

（℃),4227kPa(22.1℃)，6550kPa(40.6℃）。 2．生产办法 (1)以工业为原料气，经冷冻除水后，再常常温吸附器、低温吸附器及中压吸附器吸附，然后举行精馏塔精馏，再次低温吸附、低温吸附器及中压吸附器吸附，举行精馏塔精馏，再次低温吸附，冷凝后得99.995％高纯氯化氢，再经汇流排灌瓶。 (2)由氢、氯挺直合成后，再以吸附、精馏、提纯。 H2+Cl2→2HCl 3．工艺流程 (1)提纯法 (2)合成法 4．生产工艺 将98％-99％的工业氯化氢导入低压吸附器除去氯化氢中95％以上水分，然后，再举行低温吸附器及中压吸附器吸附，经干燥剂干燥后，氯化氢气体含水量可降到10×10-6以下。采纳耐酸性好的吸附剂低温吸附可将二氧化碳含量降到10×10-6以下。 再进入膜压机二段，压缩到4.2MPa以上送到冷凝器，使氯化氢液化后进入精馏塔，以低温精馏法除去氧、氮、氢等低沸点杂质。经缓冲罐进入膜压机二段，压缩到4.2MPa。经冷凝器冷液化得高纯液体氯化氢充瓶。系统中排出的全部废气送至中和槽，用碱液中和处理。 5．产品标准（高纯氯化氢） 6．产品用途 半导体工业中，高纯氯化氢用于外延生长、蔓延和砷化镓高温气相刻蚀。高纯氯化氢也用于发光二极管的生产。用于金属表面化处理，激光用混合气、胶片生产及光导纤维表面处理。 7．平安与贮运 氯化氢是一种强刺激性有毒气体，TVL: 5×10-6。假如吸入则引起呼吸系统发生痉挛、肺水肿。浓度为（1300-2000)×10-6，可在几分钟内致死。中毒症状：对眼、鼻、喉和伤处（在高浓度下对皮

氯碱工艺的生产工艺

氯碱工艺是一种生产氯碱产品（氯气、氢气、氢氧化钠和氯化氢）的工艺。下面是氯碱工艺的一般生产工艺流程：

1. 原料准备：氯碱工艺的主要原料是盐和水。盐是通过海水或地下盐水提取的，经过净化和浓缩处理后得到质量合格的氯化钠溶液。

2. 电解槽电解：将氯化钠溶液引入电解槽，通过电解过程将氯化钠分解成氯气和氢气。在电解槽中，使用膜或水合性的离子交换质子膜将产生的氯气和氢气分开。

3. 氢气处理：从电解槽中收集分离出的氢气，并进行必要的处理和净化。这些处理可能包括除去杂质、压缩和储存等。

4. 氯气处理：从电解槽中收集分离出的氯气，并进行必要的处理和净化。这些处理可能包括除去杂质、压缩和储存等。

5. 水处理：将剩余的产物溶液回收并进行处理。通常，这些溶液中含有氢氧化钠和氯化氢。通过将氯化氢与水反应，可以生成氢氧化钠。同时，也可以通过逆向离子交换的方法来提取纯度较高的氢氧化钠。

6. 产品处理和分离：将生产的氯气、氢气、氢氧化钠和氯化氢进行相应的处理和分离。这可能包括去除杂质、纯化、压缩和储存等工艺。

7. 废水和废气处理：为了保护环境，对生产过程中产生的废水和废气进行处理。这可能包括废水处理和气体吸收等工艺。

以上是氯碱工艺的一般生产工艺流程。不同的氯碱生产厂商可能有所不同，但大体上都是基于上述的工艺进行生产。
