铜线的载流量及计算

铜线的载流量及计算

职业电工 发表于2009年05月23日09:03阅读（5）评论（1）分类： 学习共享

举报

铜线截面积（平方）：1.0，1.5，2.5，4，6，10，

聚氯乙烯绝缘电线穿塑料管时（三根并排穿），安全载流量为11，15，21, 28，36

49。单位：安。（按上面顺序）

穿铁管时比穿塑料管的大三安左右！

如果是塑料绝缘电线的话又和这不一样啦！只比这种再大点！但一般情况下，塑料

绝缘电线很少用，通用的是聚氯乙烯绝缘电线！

塑料铜芯线载流量（安）表

导线截面（mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120

硬线 BV 根数/单根直径 1/1.13 1/1.37 1/1.76 1/2.24 1/2.73 7/1.33 7/1.68 7/2.11

7/2.49 19/1.81 19/2.14 19/2.49 37/2.01

软线 BVR 根数 /单根直径 7/0.43 7/0.52 19/0.41 19/0.52 19/0.64 19/0.82 49/0.64

98/0.58 133/0.58 133/0.68 189/0.68 259/0.68 259/0.76

开启式载流量（安）5 10 15 25 35 60 90 113 140 177 268 288 314

封闭式载流量（安）4 8 12 20 28 48 72 93 115 145 220 240 258

导线截面积与载流量的计算

一、 一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、 冷却条件、

敷设条件来确定的。一般铜导线的安全载流量为 5~8A/mm2，铝导线的安全载流量

为3~5A/mm2。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全

载流量为3~5A/mm2 。如：2.5 mm2 BVV 铜导线 安全载流量的推荐值

2.5 >8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值 4 >8A/mm2=32A

二、 计算铜导线截面积利用铜导线的安全载流量的推荐值 5~8A/mm2，计算出所选 取铜导线截面积S的上下范围： S=< I / （5~8） >=0.125 I ~0.2 I （mm2 ） S----- 铜导线截面积（mm2） I——负载电流（A）三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种 式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式： P=UI对于日光

灯负载的计算公式：P=Ulcos电其中日光灯负载的功率因数 cos沪0.5。不同电感 性负载功率因数不同，统一计算家庭用电器时可以将功率因数 cos巾取0.8。也就是

说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucos

4=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用， 所以加上一个公用系数，公用系数一般 0.5。所以，上面的计算应该改写成 I=P*公

用系数/Ucos妒6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为 17A。 则总闸空气开关不能使用16A，应该用大于17A的。

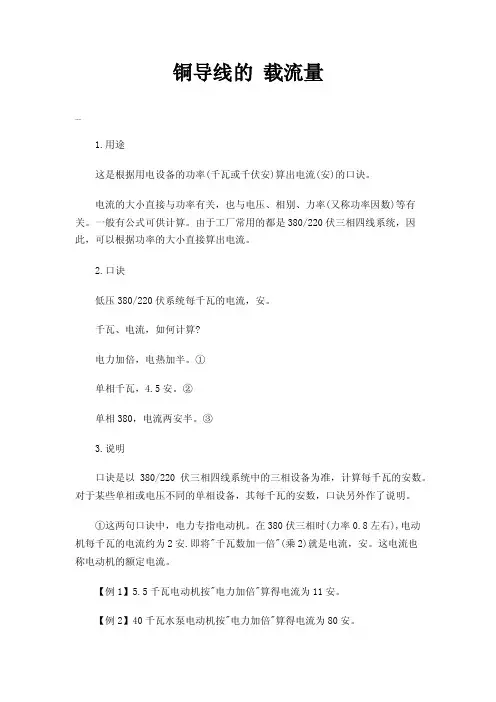

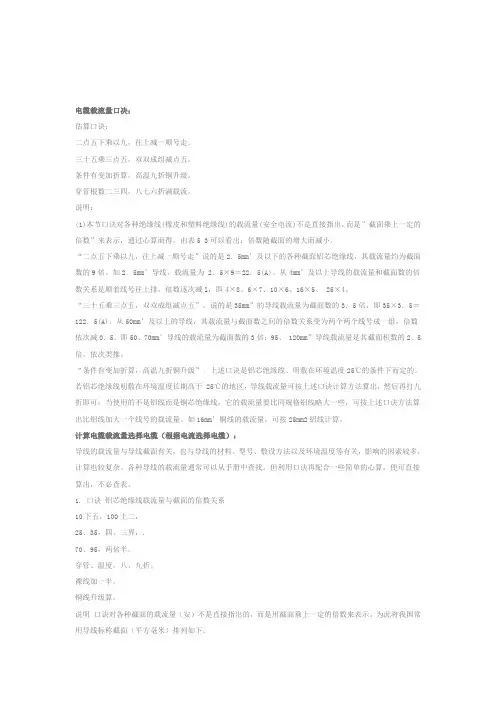

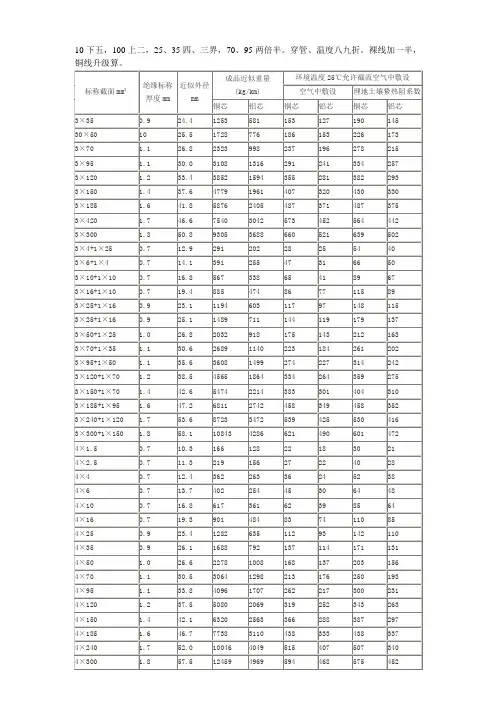

10下五，100上二，16、25 四，35、50三，70、95两倍半。 穿管、温度八、九折，裸线加一半。铜线升级算。

口诀中的阿拉伯数字与倍数的排列关系如下：

对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍 对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2的导线可将其截面积数乘以2.5倍。

对于 120、150、185mm2

电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电 流矢量和。

详细的：电流互感器的使用

正确穿绕的方法

我们首先应根据负荷的大小确定互感器的倍率，然后将一次线按要求从互感器 的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的 匝数为准。 如最大变流比为150/5的电流互感器，其一次最高额定电流为 150A，如

需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为 仅有2匝（即不论内圈多少匝，只要你是从内往外穿，那么外圈的匝数总是比内圈 少1匝的，当然如果导线是从外往内穿则反之），此时若以外圈匝数计，外圈3匝则 内圈实际穿芯匝数为4匝，变换的一次电流为150/4=37.5A，变成了 37.5/5的电流互 感器，倍率为7.5，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电 度的，其误差为：（10-7.5）/7.5=0.33即多计电度33%。

变比与匝数的换算

有的电流互感器在使用中铭牌丢失了，当用户负荷变更须变换电流互感器变比 时，首先应对互感器进行效验，确定互感器的最高一次额定电流，然后根据需要进 行变比与匝数的换算。 如一个最高一次额定电流为150A的电流互感器要作50/5的

互感器使用，换算公式为 一次穿芯匝数=现有电流互感器的最高一次额定电流/需变 换互感器的一次电流=150/5=3匝 即变换为50/5的电流互感器，一次穿芯匝数为 3 匝。可以以此推算出最高一次额定电流， 如原电流互感器的变比为50/5，穿芯匝数

为3匝，要将其变为75/5的互感器使用时，我们先计算出最高一次额定电流： 最高一

次额定电流=原使用中的一次电流 X原穿芯匝数=50 X3=150A,变换为75/5后的穿芯 匝数为150/75=2匝 即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互 感器用时，穿芯匝数应变为2匝。 再如原穿芯匝数4匝的50/5的电流互感器，需变

为75/5的电流互感器使用，我们先求出最高一次额定电流为 50 X4=200A，变换使用

后的穿芯匝数应为200/75迄66 匝,在实际穿芯时绕线匝数只能为整数，要么穿2匝, 要么穿可在三相线路上各装一个电流互感器, 或让三相导线 起穿过一零序 3匝。当我们穿2匝时，其一次电流已变为200/2=100A 了，形成了 100/5的互 感器，这就产生了误差，误差为（原变比一现变比）/现变比=（15 —20） /20=--0.25 即一25%，也就是说我们若还是按75/5的变比来计算电度的话，将少计了 25%的电 量。而当我们穿3匝时，又必将多计了用户的电量。因为其一次电流变为 200/3=66.66A，形成了 66.6/5 的互感器，误差为（15 —13.33 ） /13.33=0.125 即按 75/5的变比计算电度时多计了 12.5%的电度。所以当我们不知道电流互感器的最高 一次额定电流时，是不能随意的进行变比更换的，否则是很有可能造成计量上的误 差的。

互感器极性判断

电压互感器（PT）和电流互感器（Ct）是电力系统重要的电气设备，它承担着高、

低压系统之间的隔离及高压量向低压量转换的职能。其接线的正确与否，对系统的保 护、测量、监察等设备的正常工作有极其重要的意义。在新安装 PT、CT投运或更

换PT、CT二次电缆时，利用极性试验法检验 PT、CT接线的正确性，已经是继电 保护工作人员必不可少的工作程序。避免其极性接反就是要找到互感器输入和输出 的同名端”具体的方法就是 点极性”

这里以电流互感器为例说明如何点极性。

具体方法是将指针式万用表接在互感器二次输出绕组上，万用表打在直流电 压档；然后将一节干电池的负极固定在电流互感器的一次输出导线上；再用干电池 的正极去 点”电流互感器的一次输入导线，这样在互感器一次回路就会产生一个 +

（正）脉冲电流；同时观察指针万用表的表针向哪个方向 偏移”若万用表的表针

从0由左向右偏移，郎表针 正启”说明你接入的 电流互感器一次输入端”与指针 式万用表正接线柱连接的电流互感器二次某输出端 ”是同名端，而这种接线就称为 正极性”或加极性”若万用表的表针从0由右向左偏移，郎表针 反启”说明你接 入的电流互感器一次输入端”与指针式万用表正接线柱连接的电流互感器二次某 输出端”不是同名端，而这种接线就称为 反极性”或 反极性” 注意：

1、 用上述方法还不准确，还要看 干电池”拉开是否向反启。

2、 若无反映，检查接线，对设备容量大的，如变比大的 CT可用9V的电池 串起来点极性。

3、 点、拉等手段应该成为过去。现在现场大多使用三合一（点极性、二次 绕组伏安特性）一次升流 CT试验仪，太方便了。

4、 电压互感器的原理和方法是一样的。

5、 对了，点”和 拉”是瞬时的事，时间不能太长，对 CT来说，一次绕组 相当短路，时间长了电就放光了，且只有交流才能由互感器反映，点上一瞬间后，

就变成直流了。

6、 一定要用指针式万用表，数字式的不行。

郑重声明：本文来源于网络

利用电度表的窃电伎俩与防窃电措施

居民分户安装电度表，，实践证明是节电的有效措施。但有极少数私心很重的人， 在分户小电表上大做手脚，进行窃电。窃电行为一则有害国家；二则有害集体，制 造电费分担不均的纠纷，破坏和睦相处的邻里关系；三则有害于个人品德和事业心， 甚至造成表毁人亡！

窃电的花招虽多，但总的不外使电度表慢定、停转、反转三种方法：

一、使电度表慢转手段之一：

打开电度表外壳，电度表的电原理图：1，3为入线端，1接火线，3接地线：2， 4为出线端，匝数较少的粗线为电流线圈，匝数较多的细线为电压线圈。窃电者， 拆去数匝电流线圈，再将线头反方向绕几匝，重新接好，盖上电度表外壳，再做假 铅封。

手段之二：在电度表接线端上给电压线圈上串联一个起限流降压作用的电阻 R。

手段之三：在电度表接线端上给电流线圈上并联一个用康铜丝制成的分流电阻

R'

手段之四：在非金属外壳的电度表外附加电磁铁，磁力线方向与电度表的制动电 铁磁力线方向一致，加大制动力矩。

二、使电度表停转

手段之五：用市售缝毛线衣针2支，针眼穿多股软导线后，将针尖刺入 1，2扌 线导线，使电度表电流线圈短路。

手段之六：将电度表的入线端反接：1线接地，3线接火线。窃电者在室内另设 一地线。窃电时，2端悬空，电流线圈无电流通过。

手段之七：在电度表顶钻一小孔，窃电时，插入一个竹针，使其卡死电度表的 转盘，电度表不能走字。

手段之八：重新调整附加起动力矩机构，使其变小，电度表不能顺利起动运转, 窃电者在使用小负荷节电灯时，电度表不转动。

三、使电度表反转

手段之九：将电度表电流线圈的1, 3端反接，使电度表流入反向电流。

手段之十：使用辅助变压器，输出低压大电流，反向大电流流入电流线圈 1，

中去，使电度表快速反转。

仅此揭穿十种窃电伎俩，以此提高我们发现窃电者的这些违法现象的洞察力。 一般同志，千万不要因为好奇而去作试验，防止发生意外。就是窃电老手，我们也 要警告他，窃电
