信号转换器原理
信号转换器，又称信号调理器或信号调理设备，是一种电子设备，其主要功能是将一种类型的信号转换为另一种类型，以便于信号的传输、处理、记录或显示。信号转换器广泛应用于各种电子系统和仪器中，如通信系统、测量仪器、控制系统等。本文将详细介绍信号转换器的原理，包括信号转换的必要性、信号转换器的类型和工作原理。
一、信号转换的必要性
在电子系统中，信号往往需要在不同的电路或设备之间传输。由于不同电路或设备的电气特性、信号幅度、阻抗等可能存在差异，直接连接可能导致信号失真、衰减或无法传输。此外，信号处理、记录和显示设备往往对输入信号有一定的要求，如幅度范围、阻抗匹配等。因此，为了实现信号在不同电路或设备之间的有效传输和满足后续处理要求，需要对信号进行转换。
二、信号转换器的类型
信号转换器可根据转换的信号类型和转换原理进行分类。常见的信号类型包括电压信号、电流信号、频率信号、数字信号等。以下是一些常见的信号转换器类型：
1. 电压-电流转换器（V/I转换器）：将电压信号转换为电流信号。这种转换器常用于长距离传输，因为电流信号对线路电阻和干扰的敏感性较低。
2. 电流-电压转换器（I/V转换器）：将电流信号转换为电压信号。这种转换器常用于将传感器的电流输出转换为电压信号，以便于后续处理和显示。
3. 频率-电压转换器（F/V转换器）：将频率信号转换为电压信号。这种转换器常用于测量和控制系统中，将频率变化转换为电压变化以反映物理量的变化。
4. 模拟-数字转换器（ADC）：将模拟信号转换为数字信号。ADC广泛应用于各种电子系统中，如数字音频、数字图像处理等，以实现模拟信号的数字化处理和存储。
三、信号转换器的工作原理
不同类型的信号转换器具有不同的工作原理。以下是一些常见信号转换器的工作原理简介：
1. 电压-电流转换器（V/I转换器）：V/I转换器通常采用运算放大器和反馈电阻构成。输入电压信号通过运算放大器放大后，驱动反馈电阻产生输出电流。通过调整反馈电阻的阻值，可以实现不同的电压-电流转换比例。

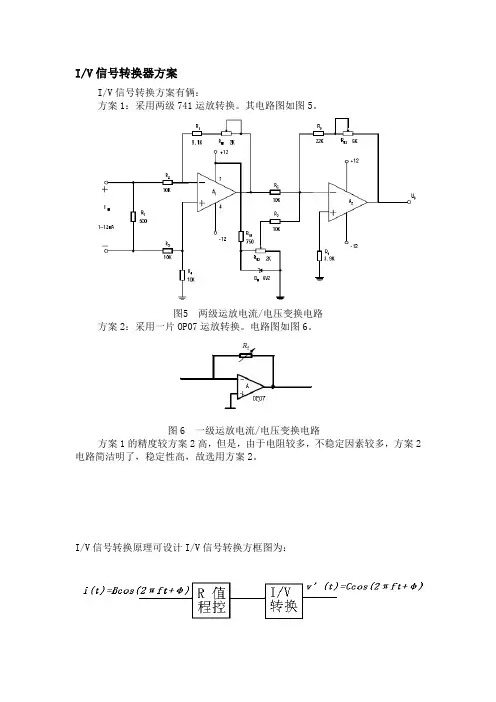

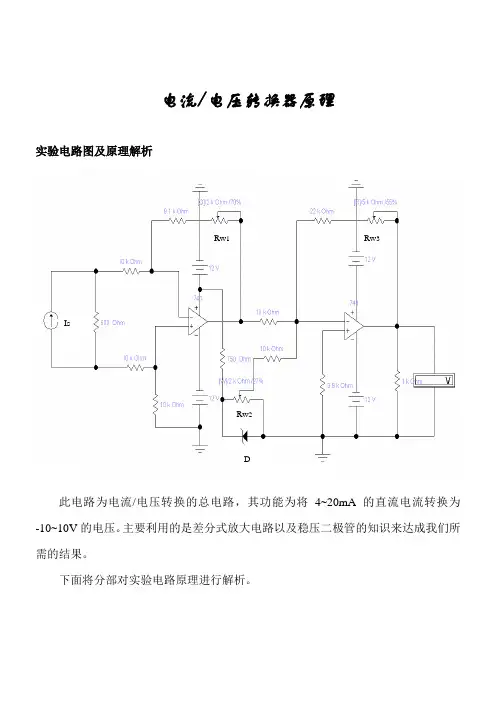

2. 电流-电压转换器（I/V转换器）：I/V转换器通常采用运算放大器、输入电阻和反馈电容构成。输入电流信号流过输入电阻产生电压降，该电压降被运算放大器放大并输出。反馈电容用于稳定输出电压并减小高频噪声。通过调整输入电阻的阻值，可以实现不同的电流-电压转换比例。
3. 频率-电压转换器（F/V转换器）：F/V转换器的工作原理通常基于电荷平衡原理或时间间隔测量原理。在电荷平衡原理中，输入频率信号控制开关管对电容器进行充放电，从而产生与频率成正比的输出电压。在时间间隔测量原理中，F/V转换器测量输入频率信号的周期或脉冲宽度，并将其转换为相应的电压输出。
4. 模拟-数字转换器（ADC）：ADC的工作原理可分为直接转换型、间接转换型和混合型三种。直接转换型ADC（如闪烁型ADC）通过并行比较器直接将模拟输入信号转换为数字输出。间接转换型ADC（如逐次逼近型ADC）通过逐步逼近的方法将模拟输入信号转换为数字输出。混合型ADC结合了直接转换型和间接转换型的特点，以提高转换速度和精度。
四、信号转换器的性能指标
在选择和使用信号转换器时，需要考虑其性能指标是否满足系统要求。以下是一些关键的性能指标：
1. 精度：表示转换器输出信号与理想输出信号之间的偏差程度。精度越高，转换结果越准确。
2. 线性度：描述转换器在整个输入范围内输出与输入之间的线性关系程度。线性度越好，输出信号与输入信号之间的比例关系越稳定。
3. 分辨率：表示转换器能够分辨的最小输入信号变化量。分辨率越高，转换器对输入信号变化的敏感性越强。
4. 动态范围：指转换器能够处理的最大和最小输入信号范围。动态范围越宽，转换器适应不同幅度输入信号的能力越强。
5. 带宽：表示转换器能够处理的信号频率范围。带宽越宽，转换器对高频信号的响应能力越强。
6. 噪声和失真：噪声是转换器内部产生的随机误差信号，而失真是由于转换器非线性或其他因素导致的输出信号形状变化。低噪声和低失真有助于提高信号转换的质量和准确性。
7. 电源和功耗：考虑转换器的电源电压范围、功耗以及稳定性等因素，以确保其在特定应用环境中的可靠性和稳定性。
五、总结与展望
本文详细介绍了信号转换器的原理，包括信号转换的必要性、信号转换器的类型和工作原理以及性能指标等方面。随着电子技术的不断发展，信号转换器将在更多领域发挥重要作用，如物联网、智能制造、医疗诊断等。未来，高性能、低功耗、小型化的信号转换器将成为发展趋势，以满足日益增长的应用需求。同时，随着人工智能和机器学习技术的不断进步，智能信号转换器也将逐渐崭露头角，为电子系统的智能化和自动化提供有力支持。
