单结晶体管原理

摘要：单结晶体管原理单结晶体管（简称UJT）又称基极二极管，它是一种只有一个PN结和两个电阻接触电极的半导体器件，它的基片为条状的高阻N型硅片，两端分别用欧姆接触引出两个基极b1和b2。在硅片中间略偏b2一侧用合金法制作一个P区作为发射极e。其结构、符号和等效电呼如图1所示。图1、单结晶体管一、单结晶体管的特性从图1可以看出，两基极b1与b2之间的电阻称为基极电阻：rbb=rb1+rb2式中：rb1----第一基极与发射结之间的电阻，其数值

目录

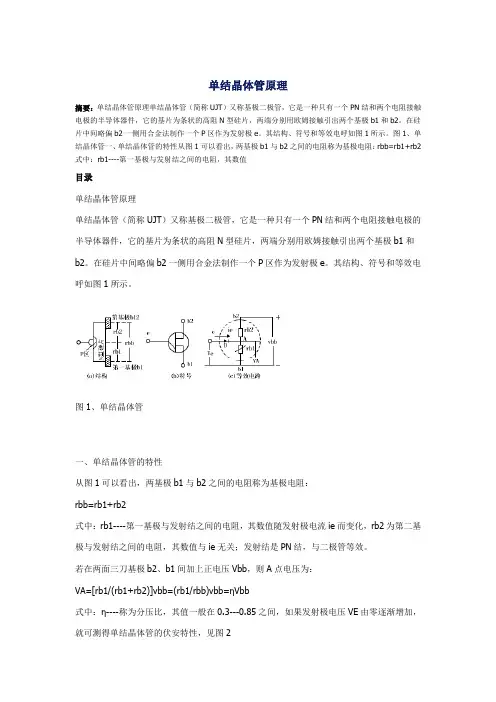

单结晶体管原理

单结晶体管（简称UJT）又称基极二极管，它是一种只有一个PN结和两个电阻接触电极的半导体器件，它的基片为条状的高阻N型硅片，两端分别用欧姆接触引出两个基极b1和b2。在硅片中间略偏b2一侧用合金法制作一个P区作为发射极e。其结构、符号和等效电呼如图1所示。

图1、单结晶体管

一、单结晶体管的特性

从图1可以看出，两基极b1与b2之间的电阻称为基极电阻：

rbb=rb1+rb2

式中：rb1----第一基极与发射结之间的电阻，其数值随发射极电流ie而变化，rb2为第二基极与发射结之间的电阻，其数值与ie无关；发射结是PN结，与二极管等效。

若在两面三刀基极b2、b1间加上正电压Vbb，则A点电压为：

VA=[rb1/(rb1+rb2)]vbb=(rb1/rbb)vbb=ηVbb

式中：η----称为分压比，其值一般在0.3---0.85之间，如果发射极电压VE由零逐渐增加，就可测得单结晶体管的伏安特性，见图2

图2、单结晶体管的伏安特性

（1）当Ve＜η Vbb时，发射结处于反向偏置，管子截止，发射极只有很小的漏电流Iceo。

（2）当Ve≥η Vbb+VD VD为二极管正向压降（约为0.7伏），PN结正向导通，Ie显著增加，rb1阻值迅速减小，Ve相应下降，这种电压随电流增加反而下降的特性，称为负阻特性。管子由截止区进入负阻区的临界P称为峰点，与其对就的发射极电压和电流，分别称为峰点电压Vp和峰点电流Ip和峰点电流Ip。Ip是正向漏电流，它是使单结晶体管导通所需的最小电流，显然Vp=ηVbb

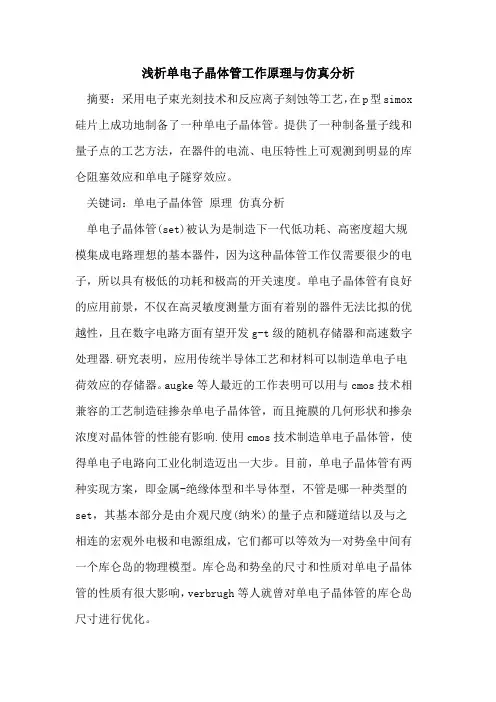

浅析单电子晶体管工作原理与仿真分析

摘要： 采用电子束光刻技术和反应离子刻蚀等工艺，在p型simox硅片上成功地制备了一种单电子晶体管。提供了一种制备量子线和量子点的工艺方法，在器件的电流、电压特性上可观测到明显的库仑阻塞效应和单电子隧穿效应。

关键词：单电子晶体管 原理 仿真分析

单电子晶体管(set)被认为是制造下一代低功耗、高密度超大规模集成电路理想的基本器件，因为这种晶体管工作仅需要很少的电子，所以具有极低的功耗和极高的开关速度。单电子晶体管有良好的应用前景，不仅在高灵敏度测量方面有着别的器件无法比拟的优越性，且在数字电路方面有望开发g-t级的随机存储器和高速数字处理器.研究表明，应用传统半导体工艺和材料可以制造单电子电荷效应的存储器。augke等人最近的工作表明可以用与cmos技术相兼容的工艺制造硅掺杂单电子晶体管，而且掩膜的几何形状和掺杂浓度对晶体管的性能有影响.使用cmos技术制造单电子晶体管，使得单电子电路向工业化制造迈出一大步。目前，单电子晶体管有两种实现方案，即金属-绝缘体型和半导体型，不管是哪一种类型的set，其基本部分是由介观尺度(纳米)的量子点和隧道结以及与之相连的宏观外电极和电源组成，它们都可以等效为一对势垒中间有一个库仑岛的物理模型。库仑岛和势垒的尺寸和性质对单电子晶体管的性质有很大影响，verbrugh等人就曾对单电子晶体管的库仑岛尺寸进行优化。 1.set的基本结构和工作原理

1.1基本结构

set从宏观结构上来看与mosfet相似，它是由源极、漏极、栅极和衬底组成，但其内部结构却与mos-fet完全不同。库仑岛与周围绝缘，栅极用来调节库仑岛的电化学势即控制岛中电子数目，漏源间距离一般为1μm左右，这样的结构可以完全抑制泄漏电流。两个电极与库仑岛之间分别形成一个隧道结(即势垒阻挡层)。因此，set可视为一个栅控串连双隧道结器件。

1.2 set的工作原理

由于set是纳米电子器件，因此量子效应是其工作的基础。主要体现在如下3个方面：

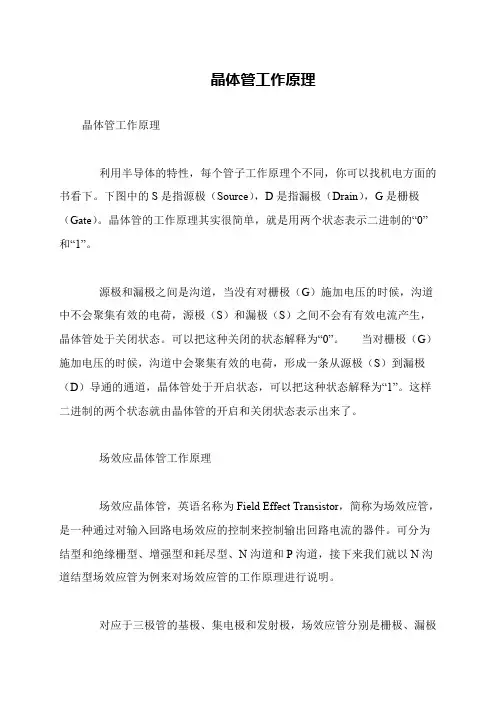

晶体管工作原理

晶体管工作原理 

利用半导体的特性，每个管子工作原理个不同，你可以找机电方面的

书看下。下图中的S是指源极（Source），D是指漏极（Drain），G是栅极

（Gate）。晶体管的工作原理其实很简单，就是用两个状态表示二进制的“0”

和“1”。 

源极和漏极之间是沟道，当没有对栅极（G）施加电压的时候，沟道

中不会聚集有效的电荷，源极（S）和漏极（S）之间不会有有效电流产生，

晶体管处于关闭状态。可以把这种关闭的状态解释为“0”。 当对栅极（G）

施加电压的时候，沟道中会聚集有效的电荷，形成一条从源极（S）到漏极

（D）导通的通道，晶体管处于开启状态，可以把这种状态解释为“1”。这样

二进制的两个状态就由晶体管的开启和关闭状态表示出来了。 

场效应晶体管工作原理

场效应晶体管，英语名称为Field Effect Transistor，简称为场效应管，

是一种通过对输入回路电场效应的控制来控制输出回路电流的器件。可分为

结型和绝缘栅型、增强型和耗尽型、N沟道和P沟道，接下来我们就以N沟

道结型场效应管为例来对场效应管的工作原理进行说明。 

对应于三极管的基极、集电极和发射极，场效应管分别是栅极、漏极

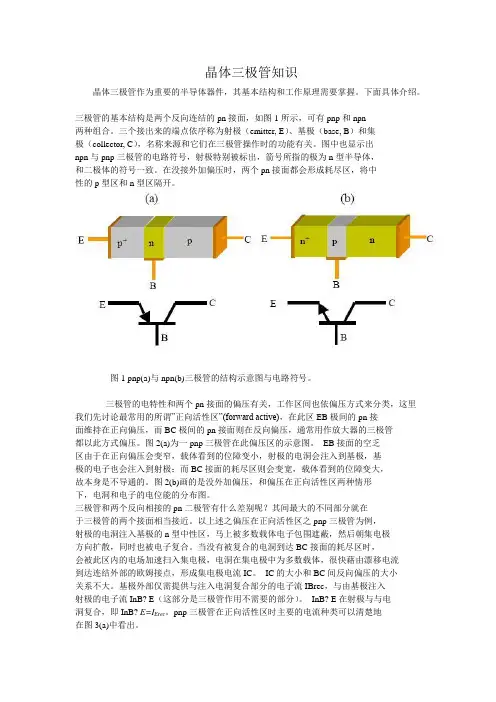

晶体三极管知识

晶体三极管作为重要的半导体器件，其基本结构和工作原理需要掌握。下面具体介绍。

三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn

两种组合。三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集

极（collector, C），名称来源和它们在三极管操作时的功能有关。图中也显示出

npn与pnp三极管的电路符号，射极特别被标出，箭号所指的极为n型半导体，

和二极体的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中

性的p型区和n型区隔开。

图1 pnp(a)与npn(b)三极管的结构示意图与电路符号。

三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里

我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接

面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管

都以此方式偏压。图2(a)为一pnp三极管在此偏压区的示意图。 EB接面的空乏

区由于在正向偏压会变窄，载体看到的位障变小，射极的电洞会注入到基极，基

极的电子也会注入到射极；而BC接面的耗尽区则会变宽，载体看到的位障变大，

故本身是不导通的。图2(b)画的是没外加偏压，和偏压在正向活性区两种情形

下，电洞和电子的电位能的分布图。

三极管和两个反向相接的pn二极管有什么差别呢？其间最大的不同部分就在

于三极管的两个接面相当接近。以上述之偏压在正向活性区之pnp三极管为例，

射极的电洞注入基极的n型中性区，马上被多数载体电子包围遮蔽，然后朝集电极

方向扩散，同时也被电子复合。当没有被复合的电洞到达BC接面的耗尽区时，

会被此区内的电场加速扫入集电极，电洞在集电极中为多数载体，很快藉由漂移电流
