综合布线系统
胡建红，谢晓明
（江西省电子信息工程学校，江西南昌３３００９６）
摘要：综合布线是近年发展起来的一种布线技术，其核心思想是采用星型拓扑结构的模块化设计，以达到快捷的路由配
线和简便的设备扩充。综合布线系统的质量直接影响着网络系统的性能。本文重点阐述了综合布线的基本原理及施工
具体要求。
关键词：综合布线；结构化（综合）布线系统；系统功能布局；双绞线连接；子系统 中图分类号：ＴＰ３９３ 文献标识跨：Ａ
Ｐｒｅｍｉｓｅｓ Ｄｉｓｔｒｉｂｕｔｅｄ Ｓｙｓｔｅｍ
ＨＵ Ｊｉａｎ－ｈｏｎｇ，ＸＩＥ Ｘｉａｏ－ｍｉｎｇ
（Ｊｉａｎｇｘｉ ＦＪｅｃｔｒｏｎｉｃ Ｉｎｆｏｒｍａｔｉｏｎ Ｐｒｏｊｅｃｔ Ｓｃｈｏｏｌ，ＮａＩｌｃｌｌａｎｇ ３３１Ｘ）９６，Ｃｈｉｎａ）
Ａｋａｒｍ－ｔ：Ｔｈｅ ｃｏｍｐｒｅｈｅｎｓｉｖｅｗｉ￣ｉｎｓｉｓ ｏｎｅ ｋｉｎｄ ｏｆ ｎｇｔｅｃｈｎｏｌｏｇｙ ｄｅｖｅｌｏｐｅｄｉｎ ｒｅｃｅｎｔ ｙｅａｒｓ．Ｉｔｓ ＣＯ／ｑ：ｔｈｏｕｇｈｔｉｓ ｕｓｅ ｏｆｔｈｅ ｓｔａｒｔｏｐｏｌｏ—
ｇＹ ｍｏｄｕｌａｒ ｄｅｓｉｇｎ，ａｃｈｉｅｖｉｎｇ ｔｈｅ ｑＩｌｉｃｋ ｒｏｕｔｅ ｍａｔｃｈｅｓ ｌｉｎｅ ａｎｄ ｔｈｅ ｓｉｍｐｌｅ ｅｑｕｉｐｍｅｎｔ ｅｘｐａｎｓｉｏｎ．Ｔｈｅ ｑｕ￣ｉｔｙ ｏｆｃｏｍｐｒｅｈｅｎｓｉｖｅ ｗｉｒｉｎｇ ｓｙｓ—
ｔｅｍ ｉｓ ｄｉｒ￣ｔｌｙ ａｆｆｅｃｔｉｎｇｔｈｅ ｐｅｆｆｏｒｍｍ￣ｅｅ ｏｆｎｅｔｗｏｒｋ ｓｙｓｕ￣ｍｓ．Ｔｈｉｓ ａｒｔｉｃｌｅ ｅｌａｂｏｒａｔｅｓｔｈｅｂａｓｉｃ ｐｒｉｎｃｉｐｌｅ ｏｆ ｓｙｎｔｈｅｓｉｓｗｉｒｉｎｇ ａｎｄｔｈｅ ｓｐｅｃｉｆｉｃ
ｒｅｑｕｅｓｔｓ ｏｆ ｃｏｎｓｔｒｕｃｔｉｏｎ ｗｉｔｈ ｅＩＩｌｐｌｌａｓｉｓ．
龙源期刊网
综合布线的系统构成与实施
作者：宋豪 张亮 胥苏东
来源：《硅谷》2012年第06期
摘要： 在楼宇综合布线工程中，系统的架构是工程设计的前提，要设计综合布线工程方案，先要熟知综合布线系统的构成和建设方法。提出综合布线工程的概念、列举综合布线系统的构成和布局方式，描述详细的实施方法。
关键词： 系统；综合布线；构成与实施
0 前言
综合布线系统（Premises Distribution System简称PDS）是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输网络。它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
1 系统构成
综合布线系统是整幢大楼的“神经系统”，既是整个智能建筑群的数据通信基础，又是智能建筑各系统的物理基础，关系到计算机网络、语音通讯、电视会议等应用的质量。
结构化综合布线系统的具体实施与土建息息相关，高质量的综合布线方案和高质量的施工，是实现智能化建筑的基础条件。因此，综合布线系统是智能建筑中各子系统线缆正确合理敷设的保证，设计必须具有良好的理念，符合要求，满足未来。系统要具有开放性、灵活性、先进性、可扩展性、高可靠性、易维护性等特点，以满足现在及未来的发展需要。
综合布线包括智能大楼所使用的综合布线系统，包括计算机网络的综合布线系统、电话语音的综合布线系统、有线电视的综合布线系统。另外楼宇控制系统、闭路监控系统、安全报警系统、火灾报警系统、一卡通系统、广播系统、大屏幕等系统的布线不在综合布线范畴内，由各子系统单独考虑。
2 布局方式
垂直桥架的作用是提供弱电竖井内垂直干线的通道。这部分在每层楼的各配线机柜旁，通过桥架将光缆、电话电缆引出，进入弱电管道间的配线机柜内。垂直线缆通过垂直桥架贯通整个大楼。

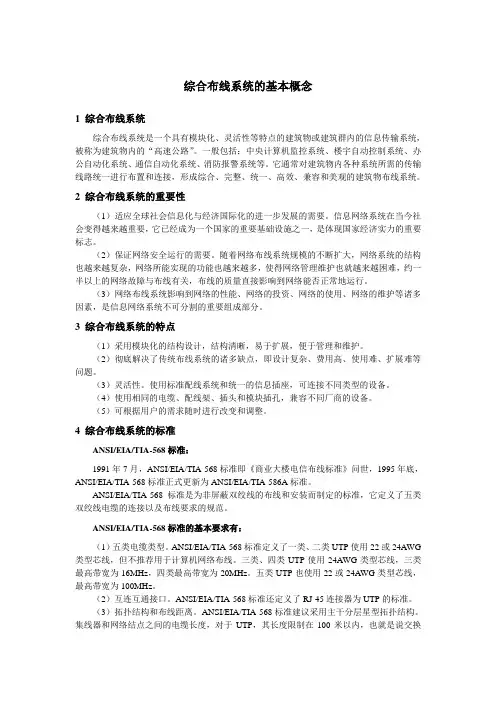

综合布线系统的基本概念
1 综合布线系统
综合布线系统是一个具有模块化、灵活性等特点的建筑物或建筑群内的信息传输系统，被称为建筑物内的“高速公路”。一般包括：中央计算机监控系统、楼宇自动控制系统、办公自动化系统、通信自动化系统、消防报警系统等。它通常对建筑物内各种系统所需的传输线路统一进行布置和连接，形成综合、完整、统一、高效、兼容和美观的建筑物布线系统。
2 综合布线系统的重要性
（1）适应全球社会信息化与经济国际化的进一步发展的需要。信息网络系统在当今社会变得越来越重要，它已经成为一个国家的重要基础设施之一，是体现国家经济实力的重要标志。
（2）保证网络安全运行的需要。随着网络布线系统规模的不断扩大，网络系统的结构也越来越复杂，网络所能实现的功能也越来越多，使得网络管理维护也就越来越困难，约一半以上的网络故障与布线有关，布线的质量直接影响到网络能否正常地运行。
（3）网络布线系统影响到网络的性能、网络的投资、网络的使用、网络的维护等诸多因素，是信息网络系统不可分割的重要组成部分。
3 综合布线系统的特点
（1）采用模块化的结构设计，结构清晰，易于扩展，便于管理和维护。
（2）彻底解决了传统布线系统的诸多缺点，即设计复杂、费用高、使用难、扩展难等问题。
（3）灵活性。使用标准配线系统和统一的信息插座，可连接不同类型的设备。
（4）使用相同的电缆、配线架、插头和模块插孔，兼容不同厂商的设备。
（5）可根据用户的需求随时进行改变和调整。
4 综合布线系统的标准
ANSI/EIA/TIA-568标准：
1991年7月，ANSI/EIA/TIA-568标准即《商业大楼电信布线标准》问世，1995年底，ANSI/EIA/TIA-568标准正式更新为ANSI/EIA/TIA-586A标准。
ANSI/EIA/TIA-568标准是为非屏蔽双绞线的布线和安装而制定的标准，它定义了五类双绞线电缆的连接以及布线要求的规范。
项目特征
1落地式机柜、机架1.网络机柜 42U（800*800）2.弱电室或IDF室 落地安装架4PA2060-42U2总配线架1.1U光纤配线架2.机柜内安装架7PFD11024LC3光纤跳线1.跳线 3m光纤跳线2.LC/LC条62PR2009LCLC03-014电缆跳线1.规格：5m2.名称、型号：UTP CAT6类跳线条252PG1016E-05
5电缆跳线1.规格：3m语音数据跳线2.名称、型号：UTP CAT6类跳线条128PG1016E-036电缆跳线1.110配线架条2PDR1015E-507电缆跳线1.48口数据配线架 6类条2PJ2016E-488电缆跳线1.24口数据配线架 6类条2PJ2016E-24+PM1016E9信息插座底盒(接线盒)1.信息插座底盒（网络、电视、电话）2.暗埋个149
10双口屏蔽八位模块式信息插座1.规格：86型2.型号：6类非屏蔽八位模块式信息暗插座3.双口面板，带2模块个126PB3086-02+PM1016E*2
11双口光纤信息插座1.型号：LC耦合器 2.规格：86，面板个3PMLLC-02
12大对数非屏蔽电缆1.配线形式:穿管/桥架2.导线型号、材质、规格:UTP CAT63.RJ45头打接，卡线头m13160.85PL6E2004L
