下载文档原格式

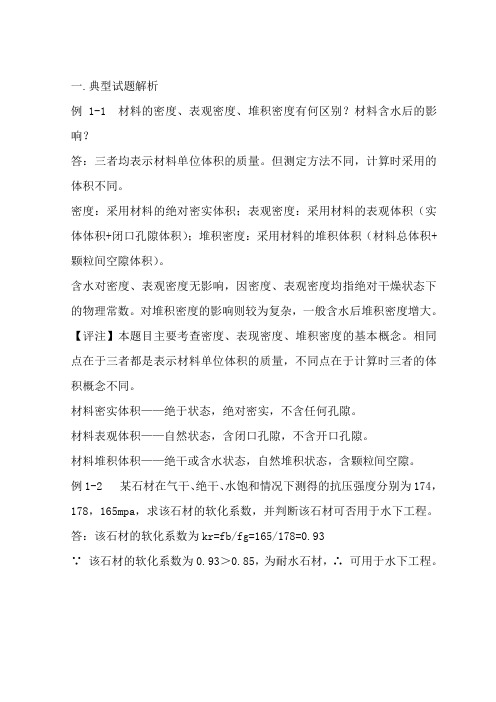

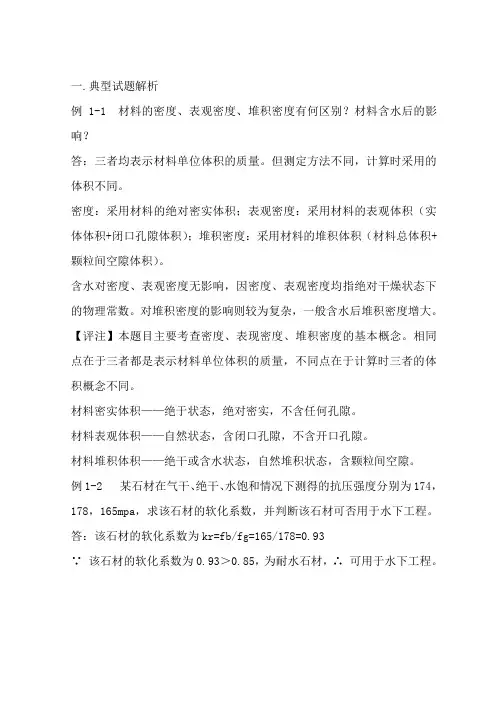

一.典型试题解析例1-1 材料的密度、表观密度、堆积密度有何区别？材料含水后的影响？答：三者均表示材料单位体积的质量。
但测定方法不同，计算时采用的体积不同。
密度：采用材料的绝对密实体积；表观密度：采用材料的表观体积（实体体积+闭口孔隙体积）；堆积密度：采用材料的堆积体积（材料总体积+颗粒间空隙体积）。
含水对密度、表观密度无影响，因密度、表观密度均指绝对干燥状态下的物理常数。
对堆积密度的影响则较为复杂，一般含水后堆积密度增大。
【评注】本题目主要考查密度、表现密度、堆积密度的基本概念。
相同点在于三者都是表示材料单位体积的质量，不同点在于计算时三者的体积概念不同。
材料密实体积——绝于状态，绝对密实，不含任何孔隙。
材料表观体积——自然状态，含闭口孔隙，不含开口孔隙。
材料堆积体积——绝干或含水状态，自然堆积状态，含颗粒间空隙。
例1-2 某石材在气干、绝干、水饱和情况下测得的抗压强度分别为174，178，165mpa，求该石材的软化系数，并判断该石材可否用于水下工程。
答：该石材的软化系数为kr=fb/fg=165/178=0.93∵该石材的软化系数为0.93＞0.85，为耐水石材，∴可用于水下工程。
【评注】考点为软化系数的概念及耐水标准，还应区别气干和绝干状态。
软化系数为材料吸水饱和状态下的抗压强度与材料在绝对干燥状态下的抗压强度之比。
筛孔尺寸（mm）例1-1 材料的密度、表观密度、堆积密度有何区别？材料含水后的影响？答：三者均表示材料单位体积的质量。
但测定方法不同，计算时采用的体积不同。
密度：采用材料的绝对密实体积；表观密度：采用材料的表观体积（实体体积+闭口孔隙体积）；堆积密度：采用材料的堆积体积（材料总体积+颗粒间空隙体积）。
含水对密度、表观密度无影响，因密度、表观密度均指绝对干燥状态下的物理常数。
对堆积密度的影响则较为复杂，一般含水后堆积密度增大。
【评注】本题目主要考查密度、表现密度、堆积密度的基本概念。
硅酸盐水泥性能研究及应用一、引言硅酸盐水泥是一种常用的水泥类型，在民用、工业及工程建设中得到广泛应用，硅酸盐水泥具有许多优良的性能，且较其他水泥种类具有许多突出的优点，例如，具有强度高、化学稳定性好、早期强度发展较快等特点，在实际应用中也越来越广泛。
本文将系统地介绍硅酸盐水泥的相关研究及应用。
二、硅酸盐水泥的基本性能硅酸盐水泥是以熟石灰、石膏、石英粉体等作为原料，通过熟烧制得到的一种水泥，其基本特征是主要成分是硅酸盐和酸化钙，硬化后形成孔隙结构，具有良好的物理学、力学性能和耐腐蚀性。
硅酸盐水泥的基本性能主要有以下四个方面：1.硬化形成孔隙结构，具有良好的物理性能硅酸盐水泥的成型过程是由于熟石灰与石英等原料于高温下反应，生成物质可以根据加入的硅酸盐类型不同形成不同晶体型态，其中较常见的包括三钙硅酸盐、双钙硅酸盐等。
硬化后形成的孔隙结构大小不均、分布不一，但总体上来说，其孔隙率较高，常在35%左右。
2.硬化后的强度高硅酸盐水泥的强度主要取决于浆体中生成的矿物物相和孔隙结构，其中，在钠二硅酸盐的作用下生成的硅酸盐钙水泥矿物物相是硬化后主要的力学性能来源，硅酸盐钙水泥的强度可达到其他水泥的两倍以上，通常在28日龄时强度达到60-100MPa。
3.化学稳定性高硅酸盐水泥的化学稳定性好，主要因为硅酸盐钙水泥中的活性成分大量消耗了自由石灰，形成无可溶性的物质，从而在机理上抑制了水泥在各种环境中的反应，稳定性能好，适用于各种特殊工程。
4.早期强度发展较快硅酸盐水泥的早期强度发展较快，硬度大，通常在12小时后就能够达到其他水泥种类所需的24小时以上，而在3天内硬度的提高速度优于普通水泥。
三、硅酸盐水泥在建筑工程中的应用硅酸盐水泥因其优良的性能，在建筑工程中应用极广，并且有着好的经济效益。
在建设大型桥梁、高层建筑、地下工程和极度环境的工程建设中，硅酸盐水泥得到了广泛的应用。
1.自密实混凝土在角质、水泥和煤矸石中混合硅酸盐水泥，通过硬化反应生成具有早期强度发展、化学稳定性好、耐腐蚀的自密实混凝土，适用于隧道和水坝的建设和维护。
水泥基材料在高温下稳定性分析1前言硅酸盐水泥、高铝水泥和硫铝酸盐水泥是工程应用中的三大系列水泥。
硅酸盐水泥因原材料分布广，生产及实用技术最为成熟，而被世界范围广泛应用。
高铝水泥以耐高温的特点多被应用于工业窑炉等高温环境下，但因其强度在长期使用过程中会出现衰减等现象，一般不被用于建筑结构工程中。
硫铝酸盐水泥是我国拥有自主知识产权的第3系列水泥品种，主要以早强、低碱度等特点而应用于抢修工程和GRC制品中。
3种水泥因矿物组成差异较大，导致由此制作的水泥基材料在宏观性能方面表现出不同的特点，已成为水泥工作者的一个重要研究课题。
长期来，对水泥基材料常温下的性能和高温下强度方面的研究较多，对其在高温下受热膨胀方面的研究甚少，本文旨在研究用这3种水泥配制的水泥基材料热膨胀性能随温度变化的规律，分析其各自温度变化的敏感性，及其水化产物随温度的变化规律，为3种水泥在各种高温（或局部高温）工程中的应用提供理论依据。
滚焊机2实验21原材料普通硅酸盐水泥（P.O425R）（OrdinaryPortlandCement）：河北省冀东水泥集团有限责任公司生产。
熔融高铝水泥（CalciumAluminateCement）：河南郑州登峰熔料有限责任公司生产。
硫铝酸盐水泥（SulphoaluminateCement）：河北唐山六九水泥有限公司生产。
3种水泥的矿物组成分别是：普通硅酸盐水泥以C3S，C2S，C3A和C4AF 为主；高铝水泥以CA，CA2和C2AS为主；硫铝酸盐水泥以C4A3S，C2S和C6AF2为主。
22实验方法、测试仪器本实验选用的普通硅酸盐水泥、硫铝酸盐水泥和高铝水泥，3种水泥与水按质量比=028的相同水灰比拌合，并用专用成型模具（专利号ZL2006200002934）振动成型为7mm47mm尺寸试件，48h后脱模，标准养护至28d，真空（01MPa）干燥至恒重，测其热膨胀性能。
试件热膨胀率测定是采用德国耐驰公司NETZSCHD/L402EP型示差热膨胀系数测定仪，分辨率为10nm、005，测试准确度为00310-6-1。
凡以硅酸钙为主的硅酸盐水泥熟料，5%以下的石灰石或粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料，统称为硅酸盐水泥（Portland cement），国际上统称为波特兰水泥。
硅酸盐水泥分两种类型，不掺加混合材料的称为Ⅰ型硅酸盐水泥，代号P·Ⅰ；掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合材料的称为Ⅱ型硅酸盐水泥，代号P·Ⅱ。
硅酸盐水泥的相关技术性质：1.密度、细度密度：3.05~3.20g/cm3，一般取 3.10。
堆积密度：1000~1600kg/m3。
细度：指水泥颗粒的粗细程度，用筛余率或比表面积表示。
国标规定：硅酸盐水泥比表面积应大于300m2/kg；其它五种水泥0.080mm 方孔筛的筛余量不超过10%。
细度影响到水泥的水化速度、收缩等性质。
粒径：< 3μm，水化非常迅速，需水量增大；>40μm，水化非常缓慢，接近惰性。
2.凝结时间初凝时间：水泥开始加水拌合起至标准稠度净浆开始失去可塑性所需的时间。
终凝时间：水泥开始加水拌合起至标准稠度净浆完全失去可塑性。
水泥凝结时间的测定，是以标准稠度净浆，在规定的温度和湿度条件下，用标准稠度测定仪来测定。
国标规定：水泥初凝不得早于45min，终凝不得迟于6.5h。
检验水泥的凝结时间和体检定性时，需用“标准稠度”的水泥净浆。
标准稠度用水量：不同水泥达到标准稠度时所需的加水量。
用水泥标准稠度仪测定。
一般在21~28%。
凝结时间的工程意义：水泥的初凝时间不宜过早，以便在施工时有足够的时间完成混凝土或砂浆的搅拌、运输、浇筑和砌筑等工作。
水泥的终凝时间也不宜过迟，以便混凝土尽快硬化，具有强度。
异常情况：闪凝——未掺石膏（水泥可继续使用）假凝——温度过高、石膏少（影响水泥正常使用）3.体积安定性定义——水泥在凝结硬化过程中提及变化是否均匀。
为什么会出现体积不安定？①熟料中含游离氧化钙过多；②熟料中含游离氧化镁过多。
水泥硬化后因体积膨胀而产生不均匀变形，即为安定性不良。

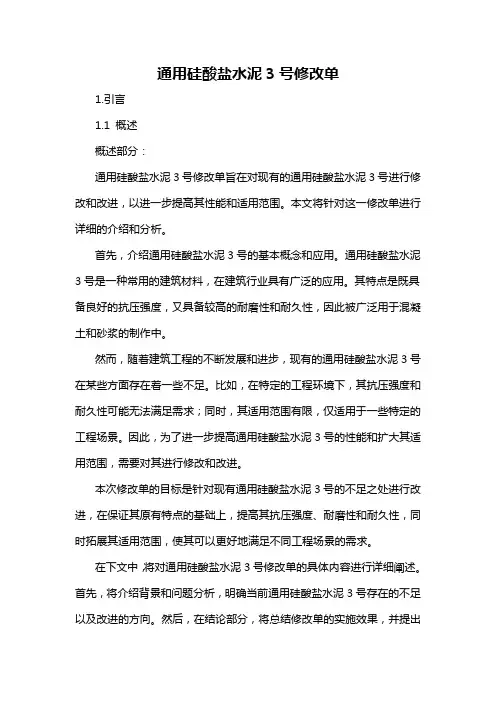

通用硅酸盐水泥3号修改单1.引言1.1 概述概述部分：通用硅酸盐水泥3号修改单旨在对现有的通用硅酸盐水泥3号进行修改和改进，以进一步提高其性能和适用范围。
本文将针对这一修改单进行详细的介绍和分析。
首先，介绍通用硅酸盐水泥3号的基本概念和应用。
通用硅酸盐水泥3号是一种常用的建筑材料，在建筑行业具有广泛的应用。
其特点是既具备良好的抗压强度，又具备较高的耐磨性和耐久性，因此被广泛用于混凝土和砂浆的制作中。
然而，随着建筑工程的不断发展和进步，现有的通用硅酸盐水泥3号在某些方面存在着一些不足。
比如，在特定的工程环境下，其抗压强度和耐久性可能无法满足需求；同时，其适用范围有限，仅适用于一些特定的工程场景。
因此，为了进一步提高通用硅酸盐水泥3号的性能和扩大其适用范围，需要对其进行修改和改进。
本次修改单的目标是针对现有通用硅酸盐水泥3号的不足之处进行改进，在保证其原有特点的基础上，提高其抗压强度、耐磨性和耐久性，同时拓展其适用范围，使其可以更好地满足不同工程场景的需求。
在下文中，将对通用硅酸盐水泥3号修改单的具体内容进行详细阐述。
首先，将介绍背景和问题分析，明确当前通用硅酸盐水泥3号存在的不足以及改进的方向。
然后，在结论部分，将总结修改单的实施效果，并提出相应的建议和展望。
通过对通用硅酸盐水泥3号的修改和改进，期望可以进一步提高其性能，扩大其适用范围，并为建筑行业的发展做出积极的贡献。
文章结构部分的内容可以写成以下形式：1.2 文章结构本文按照以下结构进行组织和展开：1. 引言部分对本篇文章进行了概述，介绍了文章的背景和目的。
2. 正文部分主要包括两个部分：背景介绍和问题分析。
2.1 背景介绍部分详细介绍了通用硅酸盐水泥3号的相关背景知识和应用领域。
2.2 问题分析部分对通用硅酸盐水泥3号所存在的问题进行了深入分析和探讨。
3. 结论部分总结了本文的研究结果，并提出了相应的建议和展望。
3.1 结果总结部分对文章的研究结果进行了概括和总结。

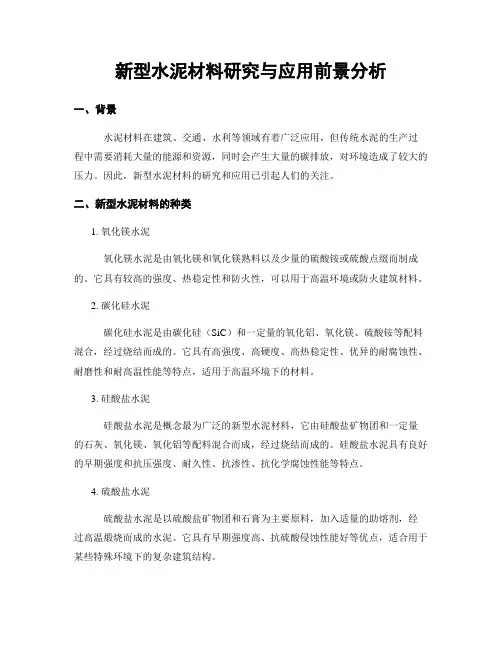

新型水泥材料研究与应用前景分析一、背景水泥材料在建筑、交通、水利等领域有着广泛应用，但传统水泥的生产过程中需要消耗大量的能源和资源，同时会产生大量的碳排放，对环境造成了较大的压力。
因此，新型水泥材料的研究和应用已引起人们的关注。
二、新型水泥材料的种类1. 氧化镁水泥氧化镁水泥是由氧化镁和氧化镁熟料以及少量的硫酸铵或硫酸点缀而制成的。
它具有较高的强度、热稳定性和防火性，可以用于高温环境或防火建筑材料。
2. 碳化硅水泥碳化硅水泥是由碳化硅（SiC）和一定量的氧化铝、氧化镁、硫酸铵等配料混合，经过烧结而成的。
它具有高强度、高硬度、高热稳定性、优异的耐腐蚀性、耐磨性和耐高温性能等特点，适用于高温环境下的材料。
3. 硅酸盐水泥硅酸盐水泥是概念最为广泛的新型水泥材料，它由硅酸盐矿物团和一定量的石灰、氧化镁、氧化铝等配料混合而成，经过烧结而成的。
硅酸盐水泥具有良好的早期强度和抗压强度、耐久性、抗渗性、抗化学腐蚀性能等特点。
4. 硫酸盐水泥硫酸盐水泥是以硫酸盐矿物团和石膏为主要原料，加入适量的助熔剂，经过高温煅烧而成的水泥。
它具有早期强度高、抗硫酸侵蚀性能好等优点，适合用于某些特殊环境下的复杂建筑结构。
5. 碱渣水泥碱渣水泥是利用碱性质的渣或者水泥生产废水中的碱性物质，加入适量的硅酸盐、氟化物等配料，经过热处理而制成的水泥。
它具有优异的早期强度、优良的耐腐蚀性、耐高温性能等特点。
三、新型水泥材料的应用前景新型水泥材料的应用前景非常广阔，特别是在环保和节能领域。
比如，在建筑领域，硅酸盐水泥、碳化硅水泥等可以作为高强度、高性能的混凝土组件，提高建筑的耐久性和可靠性；在交通领域，硅酸盐水泥、碳化硅水泥等可作为路面抗压材料，延长路面使用寿命；在水利领域，硅酸盐水泥可充当地下灌浆材料，起到加固土坝、堤坝、水闸、水泵站等作用。
总之，新型水泥材料的研发和应用将有助于推动建设绿色、低碳、可持续的社会，同时也将提高水泥行业的核心竞争力和服务质量。

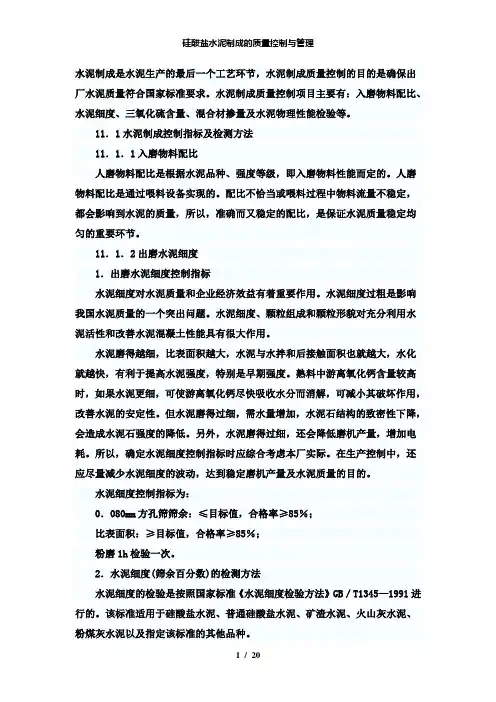

水泥制成是水泥生产的最后一个工艺环节，水泥制成质量控制的目的是确保出厂水泥质量符合国家标准要求。
水泥制成质量控制项目主要有：入磨物料配比、水泥细度、三氧化硫含量、混合材掺量及水泥物理性能检验等。
11．1水泥制成控制指标及检测方法11．1．1入磨物料配比人磨物料配比是根据水泥品种、强度等级，即入磨物料性能而定的。
人磨物料配比是通过喂料设备实现的。
配比不恰当或喂料过程中物料流量不稳定，都会影响到水泥的质量，所以，准确而又稳定的配比，是保证水泥质量稳定均匀的重要环节。
11．1．2出磨水泥细度1．出磨水泥细度控制指标水泥细度对水泥质量和企业经济效益有着重要作用。
水泥细度过粗是影响我国水泥质量的一个突出问题。
水泥细度、颗粒组成和颗粒形貌对充分利用水泥活性和改善水泥混凝土性能具有很大作用。
水泥磨得越细，比表面积越大，水泥与水拌和后接触面积也就越大，水化就越快，有利于提高水泥强度，特别是早期强度。
熟料中游离氧化钙含量较高时，如果水泥更细，可使游离氧化钙尽快吸收水分而消解，可减小其破坏作用，改善水泥的安定性。
但水泥磨得过细，需水量增加，水泥石结构的致密性下降，会造成水泥石强度的降低。
另外，水泥磨得过细，还会降低磨机产量，增加电耗。
所以，确定水泥细度控制指标时应综合考虑本厂实际。
在生产控制中，还应尽量减少水泥细度的波动，达到稳定磨机产量及水泥质量的目的。
水泥细度控制指标为：0．080mm方孔筛筛余：≤目标值，合格率≥85％；比表面积：≥目标值，合格率≥85％；粉磨1h检验一次。
2．水泥细度(筛余百分数)的检测方法水泥细度的检验是按照国家标准《水泥细度检验方法》GB／T1345—1991进行的。
该标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣水泥、火山灰水泥、粉煤灰水泥以及指定该标准的其他品种。
水泥细度(筛余百分数)的检验由负压筛法、水筛法和手工干筛法三种，当三种检验方法结果不一致时，以负压筛法为准。
现介绍水泥企业常用的负压筛法和水筛法。

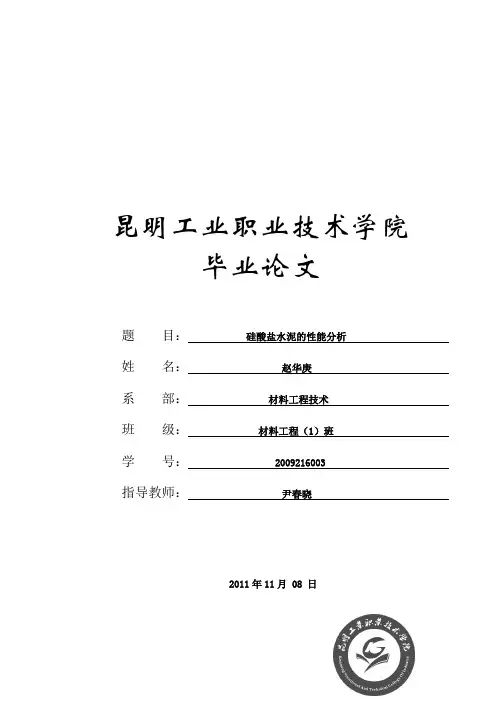

昆明工业职业技术学院毕业论文题目：硅酸盐水泥的性能分析姓名：赵华庚系部：材料工程技术班级：材料工程（1）班学号：2009216003指导教师：尹春晓2011年11月 08 日硅酸盐水泥的性能分析目录摘要 (1)关键词 (1)硅酸盐水泥的凝间 (1)凝结速度 (1)假凝现象 (2)调凝外加剂 (2)缓凝剂 (3)促凝剂 (3)硅硅酸盐水泥的强度 (4)强度的产生与发展 (4)影响水泥强度的因素 (4)熟料的矿物组成 (4)水泥细度 (5)施工条件 (5)硅酸盐水泥的体积变化和水化热 (6)化学缩写 (6)湿胀干缩 (7)碳化收缩 (7)硅酸盐水泥的耐久性 (9)抗渗性 (9)抗冻性 (9)环境介质的侵蚀 (9)耐久性的改善途径 (10)总结 (11)致谢词 (12)参考文献 (13)摘要：硅酸盐水泥在现代建筑工程中主要用以配制砂浆、混凝土和生产水泥制品，随着国民经济的不断发展，水泥作为大量应用的工程材料，研究和改善其性能，对于发展水泥品种、提高建筑效率、改善工程质量都具有十分重要的意义。
硅酸盐水泥的性能包括：物理性能，如密度细度等，建筑性能，如凝结时间、强度、体积变化和水化热、耐久性等。
关键词：凝结时间，强度，水化热，耐久性1.硅酸盐水泥的凝结时间水泥浆体的凝结时间，对于建筑工程的施工具有十分重要的意义。
水泥浆体的凝结可分为初凝和终凝。
初凝表示水泥浆体失去流动性和部分可塑性，开始凝结终凝则表示水泥浆体逐渐硬化，完全失去可塑性，并具有一定的机械强度、能抵抗一定的外个来压力。
从水泥加水拌合到水泥初凝所经历的时间称为“初凝时间”，到终凝所经历的时间称为“终凝时间”。
根据中国水泥标准GB175-1999规定，硅酸盐水泥初凝不得早于45min,终凝不得迟于390min。
1.1凝结速度水泥凝结时间的长短决定于其凝结速度的快慢。
从水泥的水化硬化过程可知，水泥加水拌合后熟料矿物开始水化，熟料中各矿物28d的水化速度大小顺序为C3A＞C3S＞C4AF＞C2S，并产生各种水化物，C3S与C2S水化生成C-S-H凝胶和Ga(OH)2, C3A与C4AF在石膏作用下，根据石膏掺量的不同可分别水化生成三硫型水化硫铝（铁）酸钙（AFt）、单硫型水化硫铝（铁）酸钙（AFm）和C4AH13固溶体。
硅酸盐水泥的主要特征
硅酸盐水泥（Portland cement）是一种常用的水泥，其主要特
征包括：
1. 高强度：硅酸盐水泥具有较高的强度，可以用于各种建筑结构的建设和修复。
2. 耐久性：硅酸盐水泥可以长时间保持其强度和稳定性，具有较好的耐久性，适用于长期使用的建筑物。
3. 硬化快：硅酸盐水泥在水中反应形成胶凝体的过程较快，可以更快地形成坚实的结构。
4. 可塑性好：硅酸盐水泥在刚性和柔性之间具有一定的可塑性，可以用于各种形状的构造。
5. 抗徐变性：硅酸盐水泥可以在不同温度和湿度条件下保持其形状不变，具有一定的抗徐变性能。
6. 耐硫酸盐腐蚀：硅酸盐水泥对硫酸盐的腐蚀性较低，能够在一定程度上抵御硫酸盐侵蚀，适用于含硫酸盐的环境。
7. 与其他材料的粘接性好：硅酸盐水泥与其他材料（如石灰石、砂、石膏等）的粘接性好，可以与它们良好地结合，形成坚固的结构。
总的来说，硅酸盐水泥的主要特征包括高强度、耐久性、硬化
快、可塑性好、抗徐变性、耐硫酸盐腐蚀以及与其他材料良好的粘接性。

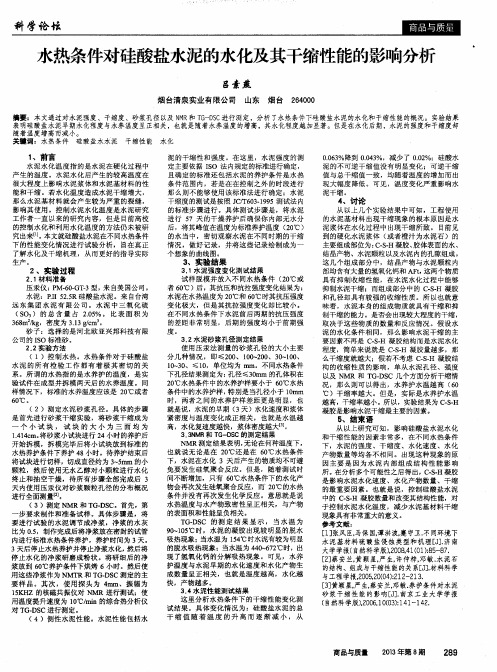

水热条件对硅酸盐水泥的水化及其干缩性能的影响分析摘要：本文通过对水泥强度、干缩度、砂浆孔径以及nmr和tg-dsc 进行测定，分析了水热条件下硅酸盐水泥的水化和干缩性能的概况。
实验结果表明硅酸盐水泥早期水化程度与水养温度呈正相关，也就是随着水养温度的增高，其水化程度越加显著。
但是在水化后期，水泥的强度和干缩度却随着温度增高而减小。
关键词：水热条件硅酸盐水水泥干缩性能水化1、前言水泥水化温度指的是水泥在硬化过程中产生的温度。
水泥水化后产生的较高温度在很大程度上影响水泥浆体和水泥基材料的性能和干缩。
若水化温度造成水泥干缩增大，那么水泥基材料就会产生较为严重的裂缝，影响其使用。
控制水泥水化温度是水泥研究工作者一直以来的研究内容，但是目前高校的控制水化和利用水化温度的方法仍未被研究出来[1]。
本文就硅酸盐水泥在不同水热条件下的性能变化情况进行试验分析，旨在真正了解水化及干缩机理，从而更好的指导实际生产。
2、实验过程2.1材料准备压汞仪：pm-60-gt-3型，来自美国公司。
水泥：p.ii 52.5r硅酸盐水泥。
来自台湾远东集团水泥有限公司。
水泥中三氧化硫（so3）的总含量占2.05%。
比表面积为368m2/kg，密度为3.13 g/cm3。
砂子：选择的是河北欧亚兴邦科技有限公司的iso标准砂。
2.2实验方法（1）控制水热。
水热条件对于硅酸盐水泥的所有检验工作都有着极其密切的关系。
所谓的水热指的是水养护的温度，是实验试件在成型并拆模两天后的水养温度。
同样情况下，标准的水养温度应该是20℃或者60℃。
（2）测定水泥砂浆孔径。
具体的步骤是首先进行砂浆干缩实验，将砂浆干缩成为一个小试块，试块的大小为三面均为1.414cm。
将砂浆小试块进行24小时的养护后开始拆模，拆模完毕后将小试块放到标准的水热养护条件下养护48小时。
待养护结束后将试块进行切样，切成直径约为3～5mm的小颗粒，然后使用无水乙醇对小颗粒进行水化终止和抽空干燥，待所有步骤全部完成后3天内使用压汞仪对砂浆颗粒孔径的分布概况进行全面测量[2]。
一、实验目的1. 了解透水混凝土的基本性能，特别是抗压强度。
2. 评估不同配合比对透水混凝土抗压强度的影响。
3. 掌握透水混凝土抗压强度的测试方法及数据处理。
二、实验原理透水混凝土是一种新型建筑材料，其特点是具有大量的孔隙，能够使雨水迅速渗透到土壤中，减少地表径流，降低城市内涝风险。
透水混凝土的抗压强度是评价其性能的重要指标之一。
本实验通过测定不同配合比下透水混凝土的抗压强度，分析其对强度的影响。
三、实验材料1. 水泥：普通硅酸盐水泥，强度等级为42.5MPa。
2. 砂：河砂，细度模数为2.8，含泥量不大于3%。
3. 碎石：碎石粒径为5-20mm，含泥量不大于1%。
4. 水泥净浆：采用水泥与水的质量比为1:0.5的水泥净浆。
5. 减水剂：聚羧酸减水剂，减水率为15%。
四、实验方法1. 配制不同配合比的透水混凝土：按照设计要求，分别配制3组不同配合比的透水混凝土，配合比如下：（1）配合比A：水泥：砂：碎石 = 1:2:2（2）配合比B：水泥：砂：碎石 = 1:1.5:2.5（3）配合比C：水泥：砂：碎石 = 1:2:32. 混凝土制备：将水泥、砂、碎石和水泥净浆按配合比混合均匀，加入减水剂，搅拌均匀后，倒入模具中，振动密实。
3. 抗压强度测试：将制备好的混凝土试件养护至28天龄期，然后进行抗压强度测试。
测试过程中，采用标准试验方法，将试件置于压力机上，加载至破坏。
4. 数据处理：记录每组配合比的抗压强度，计算平均值和标准差。
五、实验结果与分析1. 实验结果（1）配合比A的抗压强度平均值为28.5MPa，标准差为2.1MPa。
（2）配合比B的抗压强度平均值为30.2MPa，标准差为1.8MPa。
（3）配合比C的抗压强度平均值为26.8MPa，标准差为2.5MPa。
2. 分析（1）配合比A的抗压强度略低于配合比B，但两者相差不大，说明在水泥用量一定的情况下，增加砂和碎石的用量对透水混凝土抗压强度影响不大。
高镁硫铝酸钙改性硅酸盐水泥的制备及性能分析摘要本文的研究对象为高镁硫铝酸钙改性硅酸盐水泥，研究方法为高镁硫铝酸钙改性硅酸盐水泥试验研究，研究结果为采用煅烧工艺可以实现对高镁硫铝酸钙改性硅酸盐水泥材料的制备。
并且其水泥性能分析过程中，主要针对凝结时间、抗压强度能进行分析，通过对其性能的分析，为日后的材料应用打好基础。
关键字；高镁硫铝酸钙；改性硅酸盐水泥；制备；性能水泥材料是当前社会中应用的重要材料，尤其是在当前建筑工程施工中，水泥材料的应用非常关键。
而随着现代建筑工程行业的不断发展，建筑材料技术也在不断进步，相关专家对于多性能水泥材料的研究也日渐成熟。
高镁硫铝酸钙改性硅酸盐水泥是一种新型改性硅酸盐水泥。
是2010年通过我国水泥行业标准的水泥材料，其材料的研究问世，对于我国水泥材料研究发展以及进步都要非常关键的作用。
1.高镁硫铝酸钙改性硅酸盐水泥简要介绍高镁硫铝酸钙改性硅酸盐水泥也称作为阿利特—硫铝硅酸盐水泥、其主要是以硫铝钙矿物质为主要原材料的水泥，加入了硫铝等化学元素能够实现水泥材料的硬度提升。
硅酸盐水泥体系是研发相对比较早的体系，但是由于当时化学工艺技术研究不够成熟，所以在其工艺研究过程中，存在有一定的研究技术效果。
要求在高镁铝酸钙改性硅酸盐水泥进行研究过程中，更应该注重对其工艺效果进行综合分析，确保其技术应用更加合理。
而在现代水泥材料研究过程中，相关专家提出利用无水硫铝酸钙矿物替换C3A成分，能够提升水泥本身的硬度条件。
而在高镁硫铝酸钙改性硅酸盐水泥的生产制备工艺研究过程中，可以落实好相关技术管控工作，在其技术研究中，更可以提升水泥硅酸盐铝合金的综合管控技术效果。
要求在硅酸盐水泥进行分析中，采用1300摄氏度左右高温烧结可以实现水泥生产。
在传统的工艺，烧结温度以及生料矿是非常重要的内容，直接关系到生产技术效果。
所以，在进行研究中，应该注重烧结工艺的综合优化控制，确保工艺应用更加合理有效，提升技术应用效果。
复合硅酸盐水泥的微观结构及力学性能分析简介复合硅酸盐水泥（CSH）是一种重要的建筑材料，具有优异的力学性能和耐久性。
本文将从微观结构和力学性能两个方面对复合硅酸盐水泥进行分析，以增进对该材料的了解。
一、复合硅酸盐水泥的微观结构研究1. 水化反应过程复合硅酸盐水泥的水化反应是形成其微观结构的关键过程。
水化反应主要包括初期水化、中期水化和后期水化三个阶段。
在初期水化阶段，水泥中的硅酸盐产生凝胶物质，形成基础水化产物。
在中期水化阶段，水化反应逐渐加剧，形成更多的凝胶物质，增强了材料的力学性能。
在后期水化阶段，水泥逐渐凝固，达到最终的硬化状态。
2. 凝胶物质结构复合硅酸盐水泥的凝胶物质主要由C-S-H凝胶和C-A-S-H凝胶组成。
C-S-H凝胶是复合硅酸盐水泥最主要的水化产物，具有类似于石英的层状结构。
C-A-S-H凝胶是水化反应中产生的次要产物，与C-S-H凝胶相比，其结构更为松散。
3. 石英和水化产物的分布石英是复合硅酸盐水泥中常见的硬度较高的骨料颗粒，其在水化反应中会与凝胶物质形成复杂的结构。
同时，水化产物也会分布在石英的表面，并与石英形成结合物。
石英和水化产物的复合结构对于复合硅酸盐水泥的力学性能起着重要的作用。
二、复合硅酸盐水泥的力学性能研究1. 抗压强度抗压强度是评估复合硅酸盐水泥力学性能的重要指标之一。
通过实验测定，可以得出复合硅酸盐水泥的抗压强度。
研究表明，复合硅酸盐水泥的抗压强度与水化反应过程和凝胶物质结构有关。
较高的温度和长时间的养护可以提高水泥的抗压强度。
2. 抗拉强度抗拉强度是评估复合硅酸盐水泥的抗拉性能的关键指标。
通过拉伸试验，可以测定复合硅酸盐水泥的抗拉强度。
研究表明，复合硅酸盐水泥的抗拉强度与凝胶物质的含量和结构有关。
增加C-S-H凝胶的含量和改善其结构可以提高水泥的抗拉强度。
3. 耐久性复合硅酸盐水泥的耐久性是评估其使用寿命的重要指标之一。
研究表明，复合硅酸盐水泥的耐久性与凝胶物质的结构、温度和湿度等因素有关。
硅酸盐水泥的性能分析
首先，硅酸盐水泥的化学成分主要包括硅酸盐、铝酸盐和石膏等。
硅酸盐是水泥中最重要的成分之一，具有良好的胶凝性和硬化性能，能够使水泥与骨料形成坚固的结合。
铝酸盐是硅酸盐水泥中的次要成分，可以增加水泥的早期强度和硬化速度。
石膏是一种调节剂，可以控制水泥的凝固时间和硬化速度。
其次，硅酸盐水泥具有优异的强度和耐久性。
由于硅酸盐水泥的胶凝性能较好，能够与骨料形成坚固的结合，使得混凝土具有较高的抗压强度和抗拉强度。
硅酸盐水泥还具有良好的抗渗透性和抗化学侵蚀性能，能够有效防止水分和化学物质的渗透，延长建筑物的使用寿命。
然后，硅酸盐水泥还具有较好的硬化时间和硬化速度。
硬化时间是指水泥从初凝到终凝所需的时间，硬化速度是指水泥在硬化过程中的反应速度。
硅酸盐水泥的硬化时间较长，能够给施工提供足够的时间，使得施工人员能够充分完成操作。
同时，硅酸盐水泥的硬化速度较快，能够尽快形成坚固的结合，提高建筑物的施工效率。
此外，硅酸盐水泥还具有较好的可塑性和可粘性。
可塑性是指水泥的流动性和可塑性，能够使得水泥在施工过程中更容易操作和造型。
可粘性是指水泥与骨料的结合能力，能够保持施工过程中的固结性和稳定性。
硅酸盐水泥具有较高的可塑性和可粘性，能够满足不同施工需求。
最后，硅酸盐水泥还具有较低的收缩性和开裂倾向。
由于硅酸盐水泥的收缩性较小，能够减少建筑物在硬化过程中的变形和开裂。
硅酸盐水泥还具有较好的抗冻融性能，能够在低温条件下保持良好的强度和稳定性。
综上所述，硅酸盐水泥具有优异的强度、耐久性、硬化时间、硬化速度、可塑性、可粘性、收缩性和抗冻融性能等特点。
这些性能使得硅酸盐水泥成为一种广泛应用于建筑物中的优质建筑材料。
在未来的发展中，我们可以进一步研究和改进硅酸盐水泥的性能，以满足不断更新和提高的建筑需求。
