三相电压不平衡的测量
三相电压不平衡IEC标准算法:
测量三相电压的基波幅值与相角,计算不平衡度:设三相基波电压
正序分量:
负序分量:
测量计算公式:
负序不平衡度:
三相电压不平衡的测量中需要主要的问题:
负序、零序不平衡度必须以10周期时间间隔对基波成分(50Hz)
由对称分量法进行计算,应采用滤波器或DFT算法,将谐波的影响降至最小;由三相有效值计算不平衡度的简便算法没有考虑相角不平衡因数,谐波电压的存在将导致错误的不平衡度测量结果。
电机系统中零序分量将受3次谐波电压的影响而增加,负序分量将受5次谐波电压的影响而增加。
这些额外增加的量对设备的影响和基波频率的不平衡度造成的影响并不相同。
三相电机的测试方法及注意事项
嘿,朋友们!今天咱就来好好聊聊三相电机的测试方法及注意事项。
你想想看,三相电机就好比是一台强大的机器心脏,要是不搞清楚怎么测试它,出了问题可咋办呀!首先说说测试方法。
最常见的就是测电压啦,就像咱要知道自己有没有足够的力气去干活一样,通过电压表看看电机的电压正不正常。
比如说,咱把电压表接到电机的接线端子上,“哇塞,这电压在正常范围内呢!”心里就踏实多啦。
还有测电流呀,这就好比看看电机吃进去多少“电粮食”,电流过大或过小可都不行哦。
可以用电流表一测,“嘿,电流也没问题呀!”
再来说说注意事项吧!这可太重要啦。
测试的时候千万要小心呀,别一不小心把电线接错了,那可就糟糕啦!就像你走路不小心走岔道了一样。
而且呀,测试环境也要注意,别在乱七八糟的地方测,要找个干净、安全的地方,不然出了问题多麻烦呀!比如在满是灰尘的地方,万一影响测试结果怎么办?
总之呢,三相电机的测试咱可得重视起来,这关系到它能不能好好工作呀!咱可不能马虎,得认真对待!这就是我要说的,相信你们一定也能明白!。
三相电测量电压的方法1.引言1.1 概述在撰写三相电测量电压的方法这篇长文之前,我们首先需要对概念进行一个简单的概述。
三相电是指在电力系统中,电流源或负载以三个单独的交流电源进行连接或供电的情况。
在电力系统中,测量电压是非常重要的,因为它可以用来评估电力系统的稳定性以及电流的流动情况。
而三相电测量电压则是指在三相电系统中测量每个相位的电压值。
测量三相电电压的方法有多种,每种方法都有其自身的适用性和优缺点。
通过了解不同的测量方法,我们可以选择最适合我们需求的方法,并对其进行评估。
在本文中,我们将讨论一些常见的测量三相电电压的方法,包括直接测量法等。
通过理解这些方法的基本原理和操作步骤,我们可以更好地了解三相电测量电压的方法和技巧,并在实际应用中取得准确可靠的测量结果。
通过总结目前存在的不同测量方法和评估它们的适用性和优缺点,我们可以在实际应用中选择合适的方法,并避免不必要的误差和风险。
在接下来的内容中,我们将详细介绍每种测量方法的基本原理和操作步骤,并探讨其适用性和优缺点。
最后,我们将对这些方法进行总结,并对未来可能的改进和发展方向进行展望。
通过全面的分析和研究,我们可以不断提高三相电测量电压的准确性和可靠性,并为电力系统的稳定运行做出贡献。
1.2 文章结构文章结构是指文章的整体组织框架和段落安排。
它在一定程度上影响着读者对文章内容的理解和阅读体验。
本文的结构分为三个部分,包括引言、正文和结论。
引言部分(1)主要是对本文的内容进行概述,向读者介绍文章的主题和重要性,以引起读者的兴趣。
同时,引言还需要提供本文的结构安排,使读者能够预先了解文章的逻辑框架。
具体包括以下内容:首先,概述本文的主题,即三相电测量电压的方法。
说明三相电测量电压在电力系统中的重要性和应用场景,引发读者的兴趣。
然后,介绍本文的结构。
本文将分为引言、正文和结论三个部分来展开论述。
引言部分通过概述和结构介绍,让读者对本文的整体框架有所了解。
总结分析三相电路功率测量的方法引言三相电路功率测量是电力系统中的重要内容,对于电力系统的稳定运行和电能计量具有重要的意义。
本文将总结和分析常见的三相电路功率测量方法,介绍其原理和适用范围,为电力系统工程师提供参考。
1. 有功功率测量方法1.1 电流电压法电流电压法是最常见的三相电路有功功率测量方法之一。
通过测量三相电路的电流和电压,可以计算出电路的有功功率。
具体步骤如下: 1. 测量三相电路的电流和电压,得到对应的电流值和电压值。
2. 计算三相电路的相电压和线电压。
3.根据电流和电压的关系式,计算出电路中的有功功率。
电流电压法适用于对三相电路的有功功率进行快速测量,但对电流和电压的测量精度要求较高。
1.2 瞬时有功功率测量法瞬时有功功率测量法是一种基于采样和计算的方法,能够实时测量三相电路的瞬时有功功率。
具体步骤如下: 1. 采样电流电压波形,并将其转换为数字信号。
2. 计算所采样的电流电压值,并求得瞬时有功功率。
瞬时有功功率测量法适用于对电力系统中的瞬时有功功率进行实时监测和分析,但对采样设备的性能要求较高。
2. 无功功率测量方法2.1 平均无功功率测量法平均无功功率测量法是一种常用的三相电路无功功率测量方法。
通过测量三相电路的电流和电压,可以计算出电路的平均无功功率。
具体步骤如下: 1. 测量电流和电压,得到对应的电流值和电压值。
2. 根据电流和电压的关系式,计算出电路中的功率因数。
3. 根据功率因数和有功功率的值,计算出无功功率。
平均无功功率测量法适用于对电力系统中的平均无功功率进行快速测量,但对功率因数的测量精度要求较高。
2.2 脉冲无功功率测量法脉冲无功功率测量法是一种基于脉冲计数原理的方法,能够准确测量三相电路的无功功率。
具体步骤如下: 1. 通过测量电流和电压,得到对应的电流值和电压值。
2. 根据电流和电压的关系式,计算出电路中的功率因数。
3. 通过脉冲计数装置,对无功功率进行测量。
三相异步电机怎么测量和如何判断电机好坏?测量冷态直流电阻测定直流电阻主要是为了检验电机三相绕组直流电阻的对称性,即三相绕组直流电阻值的平衡程度,要求误差不超过平均值的5%。
由于绕组接线错误、焊接不良、导线绝缘层损坏或线圈匝数有误差,都会造成三相绕组的直流电阻不平衡。
根据电机功率的大小,绕组的直流电阻可分为高电阻与低电阻,电阻在10Ω以上为高电阻,在10Ω以下为低电阻。
其测量方法如下:(1) 高电阻的测量用万用表测量,或通以直流电,测出电流I和电压U,再按欧姆定律计算出直流电阻R;(2) 低电阻的测量用精度较高的电桥测量,应测量三次,取其平均值。
测量绝缘电阻兆欧表测量绕组的对地绝缘电阻和相间绝缘电阻是先将三相绕组的6个端头分出U、V、W三相的3对端头,再把兆欧表“E”(地)端接其中一相,“L”(线)端接在另一相上,以120r/min的转速均匀摇动1分钟(转速允许误差±20%),随之读取兆欧表指示的电阻值。
用此法测三次,就测出U-V、V-W、W-U之间的相间绝缘电阻值。
然后将U、V、W三相的3个尾端头(或首端头)绞接在一起,把兆欧表的“L”(线)端接上,再把“E”(地)端接机座,以测相间绝缘电阻的方法,同样测得对地绝缘电阻值。
低压电机通常采用500V兆欧表,要求对地绝缘电阻和相间绝缘电阻都不能小于0.5MΩ。
若绝缘电阻值偏小,说明绝缘不良,通常是槽绝缘在槽端伸出槽口部分破损或末伸出槽口或没有包好导线,使导线与铁心相碰所致。
处理方法是在槽口端找出故障点,并以衬垫绝缘纸来消除故障点。
如果没有破损仍低于此值,必须经干燥处理后才能进行耐压试验。
测量转子开路电压转子不动,在定子绕组上加额定电压,测量各相间电压。
转子开路电压不超过铭牌规定数值的±5%,转子三相绕组间的相电压与其平均值之间的误差不大于±2%。
扩展资料1、故障现象机壳带电、控制线路失控、绕组短路发热,致使电动机无法正常运行。

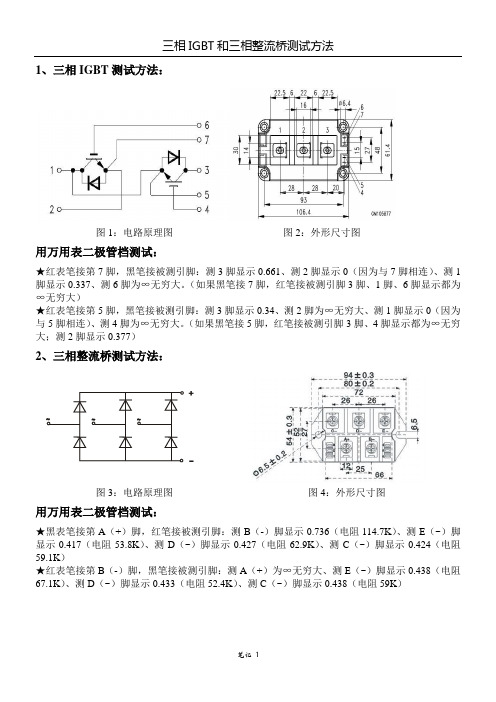

三相IGBT 和三相整流桥测试方法
笔记 1 1、三相IGBT 测试方法:
图1:电路原理图 图2:外形尺寸图
用万用表二极管档测试:
★红表笔接第7脚,黑笔接被测引脚:测3脚显示0.661、测2脚显示0(因为与7脚相连)、测1脚显示0.337、测6脚为∞无穷大。
(如果黑笔接7脚,红笔接被测引脚3脚、1脚、6脚显示都为∞无穷大)
★红表笔接第5脚,黑笔接被测引脚:测3脚显示0.34、测2脚为∞无穷大、测1脚显示0(因为与5脚相连)、测4脚为∞无穷大。
(如果黑笔接5脚,红笔接被测引脚3脚、4脚显示都为∞无穷大;测2脚显示0.377)
2、三相整流桥测试方法:
图3:电路原理图 图4:外形尺寸图
用万用表二极管档测试:
★黑表笔接第A (+)脚,红笔接被测引脚:测B (-)脚显示0.736(电阻114.7K )、测E (~)脚显示0.417(电阻53.8K )、测D (~)脚显示0.427(电阻62.9K )、测C (~)脚显示0.424(电阻59.1K )
★红表笔接第B (-)脚,黑笔接被测引脚:测A (+)为∞无穷大、测E (~)脚显示0.438(电阻67.1K )、测D (~)脚显示0.433(电阻52.4K )、测C (~)脚显示0.438(电阻59K )。
4.9 三相交流电路电压、电流和相序的测量4.9.1 实验目的1. 识别三相负载星形连接、三角形连接的方法以及线电压、相电压、线电流、相电流、中线电压、中线电流的表示关系。
2. 验证上述两种连接方式线电压与相电压、线电流与相电流之间的关系。
3. 用实验的方法研究三相四线制电路中的中线作用。
4. 掌握三相交流电路相序判定的测量方法。
4.9.2 实验预习要求1. 预习三相交流电路的基本原理。
2. 熟悉实验步骤。
3. 掌握相序测量的计算方法。
4.9.3 基本原理1. 三相交流电的输出:如图4.9-1所示,三相交流发电机发出按正幅值(或相应零值)A →B →C 顺序输出电压,其幅值相等、频率相同、彼此相位差也相等。
电动势及端电压表示如下:2. 电压相量图:线电压与相电压之间的关系如图4.9-2所示。
3. 负载连接方式(1)星形连接(Y 连接—三相三线制及Y 0—三相四线制)(如图4.9-3所示)(2)三角形接法(∆接法—三相三线制),(如图4.9-4所示)。
(3)线电压、相电压、线电流、相电流等表示法。
(如表4.9-1所示)。
sin sin(120)sin(240)sin(120)A B C U tU t U t t ωωωω︒︒︒==-=-=+303030AB A B A BC B C B CA C A C U U U U U U U U U ∙∙∙∙︒∙∙∙∙︒∙∙∙∙︒=-=∠=-=∠=-=∠图4.9-2图4.9-1sin sin(120)sin(240)sin(120)A B C m m m m E t E t E t E t e e e ωωωω︒︒︒==-=-=+4. 星形接法时的中线作用。
(1) 位形图:是电压相量图中的一种特殊形式。
其特点是位形图上的点与电路图上的点一一对应,即直观的表示出各相量(模及角度)之间的相互关系。
在三相负载对称时,位形图中负载中性点O ’与电源中性点O 重合(如图4.9-5);负载不对称时虽然线电压仍对称,但负载的相电压不再对称,负载中性点O ’发生位移(如图4.9-6)。
三相电机测试方法
三相电机测试方法如下:
一般,在确定供电没有问题的情况下,电机不能启动时,把数字万用表档位放在200Ω档上,两两对应着测量电动机上的三相电源线,如果三次测量的电阻值相等或非常接近,说明三相绕组导通良好。
测接地,用万用表表笔一端测电机随意一个接线柱,另一端测电机的外壳,如果万用表阻值是零的话,那就说明电机接地了(也就是相地短路)。
再把电动机的接线盒打开,把接线端上的连接铜片去掉,也就是断开U、V、W三个绕组的连接,把万用表档位放在电阻档的最大档位,还是用万用表表笔两两测量U、V、W三个绕组相互间的任意一端,若阻值都显示无穷大,说明电动机相间绝缘正常,可以通电试验起动。
如果万用表无法确认情况的话,就要使用摇表,用摇表前,首先先做摇表的开路和短路检查。
开路检查:在摇表未接通被测电阻前,把端钮L和E悬空,摇动手柄让发电机达到2r/s(每秒保持2圈)的额定转速,摇表指针指在标度尺“∞”位置。
短路检查:将端钮L和E短接,慢慢摇动手柄,指针指在标度尺的“0”位置。
摇表测量都正常的话,测量相间阻值,拆下接线,短接线分别
测相间绝缘,相地绝缘,绕组阻值用电子兆欧表好一些。
三相电机的测试方法三相电机是一种常见的电动机类型,广泛应用于各个领域,包括工业、农业、交通等。
为了确保电机的正常运行和性能稳定,测试是必不可少的一步。
本文将介绍三相电机的测试方法。
一、测试前准备在进行三相电机测试之前,需要做一些准备工作。
首先,要确保测试仪器的可靠性和准确性。
测试仪器包括电压表、电流表、功率表等,可以选择数字化的仪器以提高测试的准确性。
其次,要对测试环境进行检查,确保安全可靠。
比如,要检查供电系统的电压稳定性和接地情况,以及电机的绝缘状态等。
最后,需要对电机本身进行检查,确保没有故障或损坏。
二、无负载测试无负载测试是三相电机测试的第一步。
无负载测试是指在电机轴上不施加任何负载的情况下进行的测试。
测试时,将电机连接到电源上,并逐步增加电压,观察电机的运行情况。
要注意监测电机的转速、电流和功率等参数,并与电机的额定数值进行比较。
如果电机在无负载情况下运行正常,则可以进行下一步的测试。
三、负载测试负载测试是三相电机测试的关键步骤。
负载测试是指在电机轴上施加一定负载的情况下进行的测试。
负载可以通过机械负载装置或其他负载装置施加到电机轴上。
在测试过程中,需要监测电机的转速、电流和功率等参数,并进行记录和比较。
通过负载测试,可以评估电机在不同负载下的性能表现和稳定性。
四、温升测试温升测试是为了评估电机的散热性能和温升情况。
在测试前,需要将电机预热到稳定状态。
然后,在一定时间内,监测电机的温升情况,并记录下来。
通过温升测试,可以评估电机的散热性能是否良好,以及电机是否存在过热的风险。
五、效率测试效率测试是评估电机能量转换效率的重要方法。
在测试过程中,需要测量输入功率和输出功率,并计算电机的效率。
为了准确测量功率,可以使用功率表或其他专用仪器。
通过效率测试,可以评估电机的能量转换效率,并判断其在实际应用中的节能性能。
六、其他测试除了上述主要测试方法,还可以进行其他一些辅助测试。
比如,可以对电机的起动性能、制动性能和负载适应性等进行测试。
三相桥电机驱动电路模块的高低输入电平测试方法(一)
三相桥电机驱动电路模块的高低输入电平测试方法
介绍
三相桥电机驱动电路模块是一种常用于电机控制的电路模块,它
可以实现对电机的正反转、速度调节等功能。
在使用三相桥电机驱动
电路模块时,对其高低输入电平进行测试非常重要。
高低输入电平的定义
在三相桥电机驱动电路模块中,通常会有两个输入端,分别称为
A口和B口。
这两个输入端的电平可以被定义为高电平和低电平。
•高电平:指的是输入端的电平为高电压,一般为VCC(即逻辑电平为1);
•低电平:指的是输入端的电平为低电压,一般为GND(即逻辑电平为0)。
三种测试方法
1. 使用数字万用表测试电压
数字万用表是一种常用的电气测量仪器,可以用于测试电源电压、电流、电阻等。
使用数字万用表测试三相桥电机驱动电路模块的高低
输入电平,可以直观地了解输入端的电平情况。
测试步骤: 1. 将数字万用表的测试笔分别连接到A口和GND
(或B口和GND); 2. 将数字万用表电压档位调整到直流电压测量档位; 3. 观察数字万用表的显示数值,如果显示为VCC,则表示该输入端处于高电平状态;如果显示为GND,则表示该输入端处于低电平状态。
2. 使用逻辑分析仪测试电平
逻辑分析仪是一种用于测试和分析数字电路信号的仪器,可以显
示电平的时间序列图、频率等信息。
使用逻辑分析仪测试三相桥电机
驱动电路模块的高低输入电平,可以更加详细地了解输入端的电平波形。
测试步骤: 1. 将逻辑分析仪的信号线连接到A口(或B口);2. 打开逻辑分析仪并设置相关参数,如采样频率、采样时长等; 3.
开始采样并观察逻辑分析仪的波形显示,在波形上可以清晰地看到高
低电平的变化。
3. 使用示波器测试电平
示波器是一种用于显示电信号波形的仪器,可以显示电压随时间
的变化情况。
使用示波器测试三相桥电机驱动电路模块的高低输入电平,可以直观地观察到电平的波形和变化情况。
测试步骤: 1. 将示波器的探头分别连接到A口和GND(或B口
和GND); 2. 打开示波器并设置相关参数,如时间基准、垂直基准等;
3. 观察示波器屏幕上的波形显示,可以直观地看到高低电平的变化情况。
总结
通过以上三种测试方法,我们可以准确地了解三相桥电机驱动电路模块的高低输入电平情况。
选择合适的测试方法,可以帮助我们及时发现电路中可能存在的问题,确保电机控制系统的正常运行。
