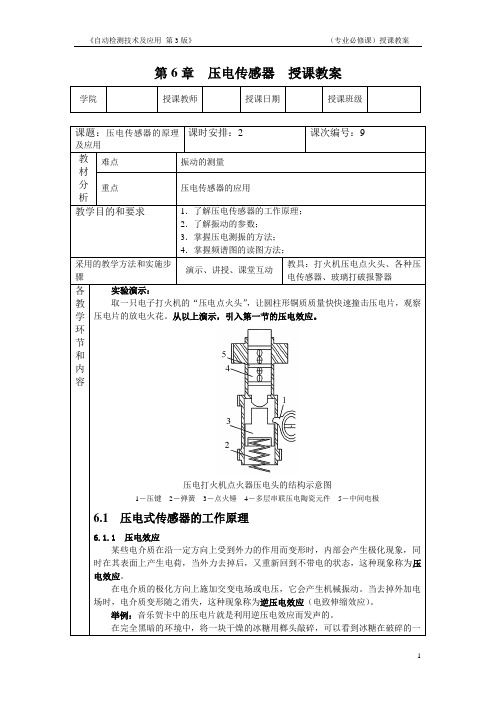

第6章压电传感器授课教案学院授课教师授课日期授课班级课题：压电传感器的原理及应用课时安排：2 课次编号：9教材分析难点振动的测量重点压电传感器的应用教学目的和要求1．了解压电传感器的工作原理；2．了解振动的参数；3．掌握压电测振的方法；4．掌握频谱图的读图方法；采用的教学方法和实施步骤演示、讲授、课堂互动教具：打火机压电点火头、各种压电传感器、玻璃打破报警器各教学环节和内容实验演示：取一只电子打火机的“压电点火头”，让圆柱形铜质质量快快速撞击压电片，观察压电片的放电火花。
从以上演示，引入第一节的压电效应。
压电打火机点火器压电头的结构示意图1－压键2－弹簧3－点火锤4－多层串联压电陶瓷元件5－中间电极6.1 压电式传感器的工作原理6.1.1 压电效应某些电介质在沿一定方向上受到外力的作用而变形时，内部会产生极化现象，同时在其表面上产生电荷，当外力去掉后，又重新回到不带电的状态，这种现象称为压电效应。
在电介质的极化方向上施加交变电场或电压，它会产生机械振动。
当去掉外加电场时，电介质变形随之消失，这种现象称为逆压电效应（电致伸缩效应）。
举例：音乐贺卡中的压电片就是利用逆压电效应而发声的。
在完全黑暗的环境中，将一块干燥的冰糖用榔头敲碎，可以看到冰糖在破碎的一6.2 压电式传感器的测量转换电路6.1.1 压电元件的等效电路压电元件在承受沿敏感轴方向的外力作用时，将产生电荷，因此它相当于一个电荷源。
当压电元件表面聚集电荷时，又相当于一个以压电材料为介质的电容器。
图6-3压电元件的图形符号及等效电路a）结构示意图b）压电元件的符号c）压电元件的等效电路1－镀银上电极2－压电晶体3－镀银下电极6.2.2 电荷放大器1．电荷放大器原理由于压电传感器的内阻抗极高，因此需要与高输入阻抗的前置放大器配合。
如果使用电压放大器，则电压放大器输入端处的电压u i=Q/(C a+C c+C i)，可知电压放大器的输出电压与屏蔽电缆线的分布电容C c及放大器的输入电容C i（均不稳定）有关，会影响测量结果。
入侵检测技术课程设计一、教学目标本课程的教学目标是使学生掌握入侵检测技术的基本概念、原理和方法，培养学生运用入侵检测技术解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解入侵检测技术的基本概念、发展历程和分类；（2）掌握入侵检测系统的工作原理、架构和关键技术；（3）熟悉常见入侵检测算法的原理和应用；（4）了解入侵检测技术在网络安全领域的应用和前景。
2.技能目标：（1）能够运用入侵检测技术对网络安全事件进行分析和判断；（2）能够设计和实现简单的入侵检测系统；（3）能够运用编程语言进行入侵检测算法的实现和优化。
3.情感态度价值观目标：（1）培养学生对网络安全的重视和责任感；（2）培养学生勇于探索、创新的精神；（3）培养学生团队协作、沟通协调的能力。
二、教学内容本课程的教学内容分为四个部分：入侵检测技术基本概念、入侵检测系统原理与架构、入侵检测算法及其应用、入侵检测技术在网络安全领域的应用。
具体内容包括：1.入侵检测技术基本概念：入侵检测技术的定义、发展历程、分类和作用；2.入侵检测系统原理与架构：入侵检测系统的工作原理、主要组成部分和体系结构；3.入侵检测算法及其应用：常见入侵检测算法的原理、实现和应用场景；4.入侵检测技术在网络安全领域的应用：入侵检测技术在网络安全防护、攻击溯源等方面的应用案例。
本课程采用多种教学方法相结合，包括讲授法、案例分析法、实验法等。
具体方法如下：1.讲授法：通过讲解入侵检测技术的基本概念、原理和关键技术，使学生掌握基本知识；2.案例分析法：分析实际案例，使学生了解入侵检测技术在网络安全领域的应用；3.实验法：引导学生动手实践，培养学生的实际操作能力和创新能力。
四、教学资源本课程的教学资源包括教材、多媒体资料、实验设备等。
具体如下：1.教材：选用权威、实用的入侵检测技术教材，为学生提供系统的理论知识；2.多媒体资料：制作精美的课件、视频等资料，辅助学生理解和掌握知识；3.实验设备：提供合适的实验设备，为学生提供实践操作的机会。
嵌入式实验电子教案文档第一章：嵌入式系统概述1.1 嵌入式系统的定义解释嵌入式系统的概念嵌入式系统与传统计算机系统的区别1.2 嵌入式系统的应用领域列举常见的嵌入式系统应用领域，如家电、医疗、交通等1.3 嵌入式系统的发展趋势探讨嵌入式系统的发展方向，如物联网、智能制造等第二章：嵌入式系统硬件基础2.1 嵌入式处理器介绍嵌入式处理器的种类、性能指标和选择原则2.2 嵌入式系统存储器讲解嵌入式系统中的内存类型和存储器配置2.3 嵌入式系统输入输出接口嵌入式系统常见输入输出接口的原理和应用第三章：嵌入式系统软件基础3.1 嵌入式操作系统介绍嵌入式操作系统的概念、特点和常见类型3.2 嵌入式软件开发工具讲解常用的嵌入式软件开发工具，如编译器、调试器等3.3 嵌入式软件开发流程介绍嵌入式软件开发的典型流程，包括需求分析、设计、实现和测试等阶段第四章：嵌入式系统设计与实践4.1 嵌入式系统设计原则阐述嵌入式系统设计的基本原则，如可靠性、实时性、功耗等4.2 嵌入式系统实践项目提供一个简单的嵌入式系统实践项目，指导学生动手实践4.3 嵌入式系统设计案例分析分析一些典型的嵌入式系统设计案例，如智能家居、无人驾驶等第五章：嵌入式系统编程与调试5.1 嵌入式系统编程语言介绍嵌入式系统编程常用的语言，如C语言、汇编语言等5.2 嵌入式系统调试技术讲解嵌入式系统调试的方法和技术，如断点调试、日志分析等5.3 嵌入式系统编程与调试实践提供一些编程与调试的实践任务，帮助学生掌握实际操作技能第六章：嵌入式系统网络通信6.1 嵌入式系统网络基础介绍网络通信的基本概念和网络协议讲解嵌入式系统网络通信的原理和常用技术6.2 嵌入式系统无线通信技术探讨无线通信技术在嵌入式系统中的应用，如Wi-Fi、蓝牙、LoRa等6.3 嵌入式系统网络通信实践提供一个嵌入式系统网络通信的实践项目，让学生通过动手实践来加深理解第七章：嵌入式系统安全7.1 嵌入式系统安全概述讲解嵌入式系统安全的重要性介绍常见的嵌入式系统安全威胁和防护措施7.2 嵌入式系统安全技术讲解加密技术、认证技术、访问控制等技术在嵌入式系统中的应用7.3 嵌入式系统安全实践提供一个关于嵌入式系统安全的实践项目，培养学生的安全意识和实践能力第八章：嵌入式系统在物联网中的应用8.1 物联网概述解释物联网的概念和发展历程阐述物联网的基本架构和关键技术8.2 嵌入式系统在物联网中的应用探讨嵌入式系统在物联网中的作用和重要性介绍一些典型的物联网应用案例，如智能家居、智慧城市等8.3 物联网应用实践提供一个关于物联网应用的实践项目，让学生通过动手实践来加深对嵌入式系统在物联网中应用的理解第九章：嵌入式系统在智能制造中的应用9.1 智能制造概述讲解智能制造的概念和目标介绍智能制造的基本架构和关键技术9.2 嵌入式系统在智能制造中的应用探讨嵌入式系统在智能制造中的作用和重要性介绍一些典型的智能制造应用案例，如工业、智能工厂等9.3 智能制造应用实践提供一个关于智能制造应用的实践项目，让学生通过动手实践来加深对嵌入式系统在智能制造中应用的理解第十章：嵌入式系统发展趋势与展望10.1 嵌入式系统技术发展趋势分析当前嵌入式系统技术的发展趋势，如、边缘计算等10.2 嵌入式系统产业前景探讨嵌入式系统产业的发展前景和市场需求10.3 未来嵌入式系统挑战与机遇展望未来嵌入式系统面临的挑战和机遇，激发学生对嵌入式系统未来发展的思考重点和难点解析嵌入式系统定义及其与传统计算机系统的区别嵌入式系统在不同应用领域的具体应用实例嵌入式系统硬件基础中的处理器选择、存储器配置嵌入式系统软件基础中的操作系统概念、开发工具使用嵌入式系统设计与实践中的设计原则、实践项目指导嵌入式系统编程与调试中的编程语言选择、调试技术应用嵌入式系统网络通信中的无线通信技术、网络协议应用嵌入式系统安全中的加密技术、认证技术、访问控制实践物联网、智能制造中嵌入式系统的应用案例分析嵌入式系统在物联网、智能制造中的实践项目指导嵌入式系统未来发展趋势、面临的挑战和机遇全文总结和概括：本教案全面覆盖了嵌入式系统的定义、硬件基础、软件基础、设计原则、编程与调试、网络通信、安全、物联网应用、智能制造应用以及未来发展趋势等多个方面。

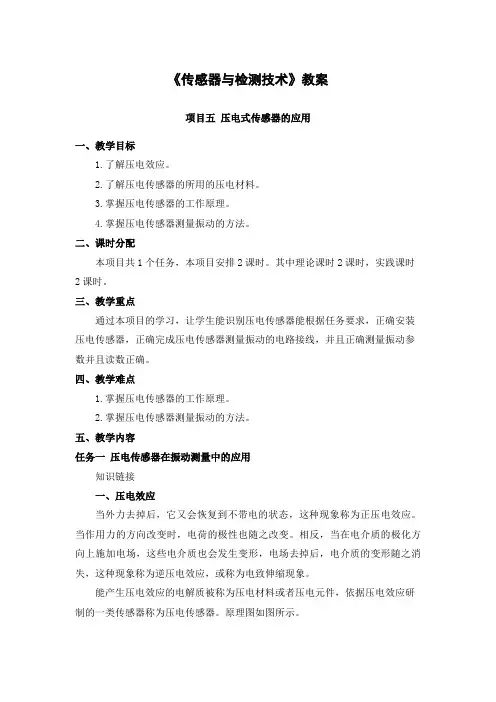

《传感器与检测技术》教案项目五压电式传感器的应用一、教学目标1.了解压电效应。
2.了解压电传感器的所用的压电材料。
3.掌握压电传感器的工作原理。
4.掌握压电传感器测量振动的方法。
二、课时分配本项目共1个任务，本项目安排2课时。
其中理论课时2课时，实践课时2课时。
三、教学重点通过本项目的学习，让学生能识别压电传感器能根据任务要求，正确安装压电传感器，正确完成压电传感器测量振动的电路接线，并且正确测量振动参数并且读数正确。
四、教学难点1.掌握压电传感器的工作原理。
2.掌握压电传感器测量振动的方法。
五、教学内容任务一压电传感器在振动测量中的应用知识链接一、压电效应当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应。
当作用力的方向改变时，电荷的极性也随之改变。
相反，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应，或称为电致伸缩现象。
能产生压电效应的电解质被称为压电材料或者压电元件，依据压电效应研制的一类传感器称为压电传感器。
原理图如图所示。
压电效应原理图在晶体的弹性限度内，压电材料受力后，产生的电荷Q和所施的力F之间的关系是：Q=dF式中：d—压电材料的压电系数。
正压电效应的应用正压电效应的应用利用逆压电效应原理工作的设备也很多，比如在玩具小狗的肚子中安装压电陶瓷制作的蜂鸣器，玩具就会在被按压时发出逼真有趣的蜂鸣声，如果将高频电信号加在压电元件上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号，利用该原理可以制造麦克风、立体声耳机和高频扬声器等，还应用于制造超声波探头。
逆压电效应的应用二、压电材料1.石英晶体压电晶体一般指压电单晶体，如水晶（石英晶体）、镓酸锂、锗酸锂、锗酸钛以及铁晶体管铌酸锂、钽酸锂等。
水晶（）是一种有名的压电晶体，它理想的几何形状为正六面体晶柱，如图所示。
石英晶体它是二氧化硅的单晶体。
石英等压电单晶压电系数很小（），介电常数很低，但稳定性很高，在20℃～200℃的范围内压电常数的变化率只有-0.000 1/℃，多用来作标准频率控制的振子、高选择性（多属高频狭带通）的滤波器以及高频、高温超声换能器等。
《物联网嵌入式技术》

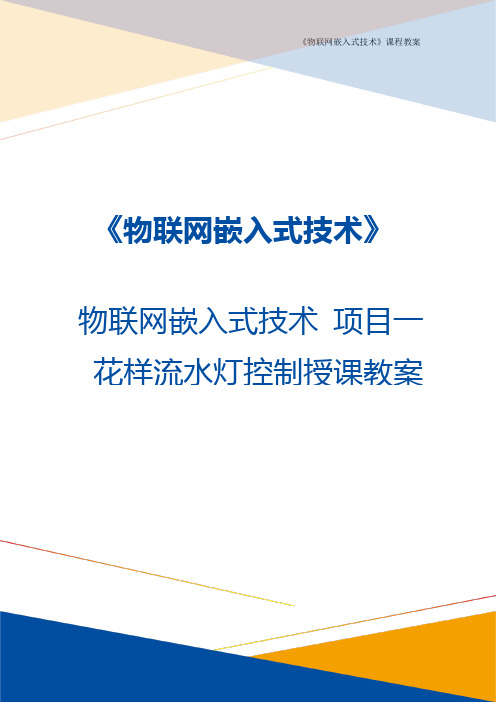

物联网嵌入式技术项目一花样流水灯控制授课教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》
物联网嵌入式技术项目二
按键轮询控制蜂鸣器发声授课教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》项目三电子秒表授课教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》
物联网嵌入式技术项目四智能冰箱授课教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》课程教案
《物联网嵌入式技术》
物联网嵌入式技术项目五数码相册授课教案
《物联网嵌入式技术》课程教案。

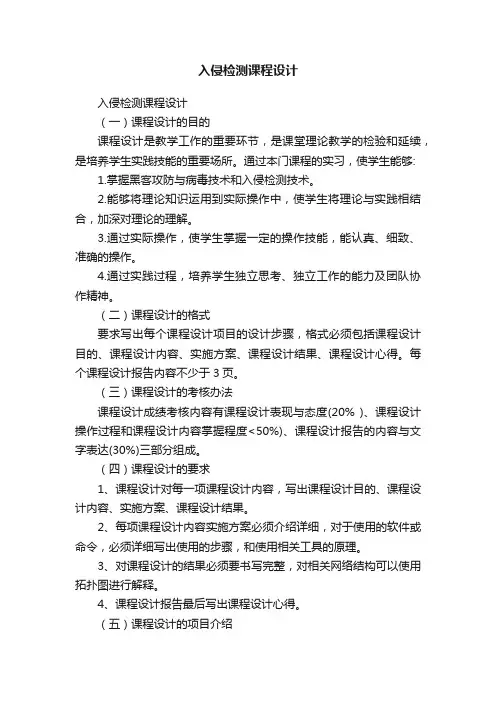

入侵检测课程设计入侵检测课程设计（一）课程设计的目的课程设计是教学工作的重要环节，是课堂理论教学的检验和延续，是培养学生实践技能的重要场所。
通过本门课程的实习，使学生能够:1.掌握黑客攻防与病毒技术和入侵检测技术。
2.能够将理论知识运用到实际操作中，使学生将理论与实践相结合，加深对理论的理解。
3.通过实际操作，使学生掌握一定的操作技能，能认真、细致、准确的操作。
4.通过实践过程，培养学生独立思考、独立工作的能力及团队协作精神。
（二）课程设计的格式要求写出每个课程设计项目的设计步骤，格式必须包括课程设计目的、课程设计内容、实施方案、课程设计结果、课程设计心得。
每个课程设计报告内容不少于3页。
（三）课程设计的考核办法课程设计成绩考核内容有课程设计表现与态度(20% )、课程设计操作过程和课程设计内容掌握程度<50%)、课程设计报告的内容与文字表达(30%)三部分组成。
（四）课程设计的要求1、课程设计对每一项课程设计内容，写出课程设计目的、课程设计内容、实施方案、课程设计结果。
2、每项课程设计内容实施方案必须介绍详细，对于使用的软件或命令，必须详细写出使用的步骤，和使用相关工具的原理。
3、对课程设计的结果必须要书写完整，对相关网络结构可以使用拓扑图进行解释。
4、课程设计报告最后写出课程设计心得。
（五）课程设计的项目介绍课程设计项目一：信息检索与端口扫描1、课程设计要求：（1）使用ping命令探测虚拟机和主机的操作系统类型‘（2）探测网站的IP地址，使用相关命令探测一个公共网站的IP 地址。
（3）网站信息的探测，自己选择一个公网上的网站，使用相关工具，探测网站组册人和网站注册公司的详细信息。
（4）探测网络的拓扑结构，使用VisualRoute工具和TraceRoute命令获取选择的网站到达自己机器的网络结构。
（5）端口扫描使用端口扫描工具X-Scan对自己的虚拟机进行端口扫描，分析使用Syn扫描和Fin扫描进行探测，比较两种扫描方式的不同点。

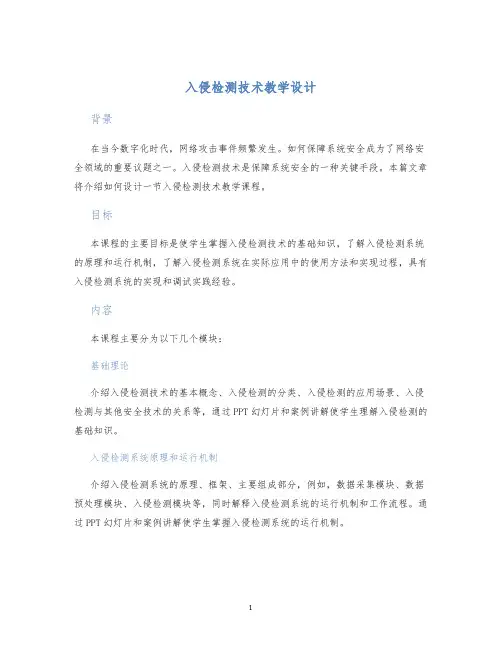

入侵检测技术教学设计背景在当今数字化时代，网络攻击事件频繁发生。
如何保障系统安全成为了网络安全领域的重要议题之一。
入侵检测技术是保障系统安全的一种关键手段。
本篇文章将介绍如何设计一节入侵检测技术教学课程。
目标本课程的主要目标是使学生掌握入侵检测技术的基础知识，了解入侵检测系统的原理和运行机制，了解入侵检测系统在实际应用中的使用方法和实现过程，具有入侵检测系统的实现和调试实践经验。
内容本课程主要分为以下几个模块：基础理论介绍入侵检测技术的基本概念、入侵检测的分类、入侵检测的应用场景、入侵检测与其他安全技术的关系等，通过PPT幻灯片和案例讲解使学生理解入侵检测的基础知识。
入侵检测系统原理和运行机制介绍入侵检测系统的原理、框架、主要组成部分，例如，数据采集模块、数据预处理模块、入侵检测模块等，同时解释入侵检测系统的运行机制和工作流程。
通过PPT幻灯片和案例讲解使学生掌握入侵检测系统的运行机制。
入侵检测系统应用实例介绍入侵检测系统在实际应用中的案例和应用实践，例如，流量分析、日志分析、网络监控等。
使学生通过实践活动了解和掌握入侵检测系统的实际应用过程，并能够独立完成简单入侵检测系统的实现。
入侵检测系统实验根据学生的实际学习情况，设计实验环节，使学生动手实践入侵检测系统的实现。
实验内容包括：搭建数据采集模块、数据预处理模块、入侵检测模块等，通过调试、应用工具等方式实现入侵检测系统，检测入侵对象的类型、位置、危害等信息。
讨论和总结通过学生的讨论和总结，发散思维、提高创新，同时梳理课程内容和知识点，对学生的理解和掌握情况进行评估，总结课程内容和实践经验，引导学生将所学知识运用到面临的问题和实际应用场景中。
教学方法本课程采用讲解结合实践的授课方式，结合现代教学技术，如VR、AR技术等以及教学辅助工具，例如交互式白板、虚拟仿真实验平台等。
同时，教师还会提供案例分析、课堂讨论等教学方法，通过激发学生的积极性，提高学习的实效性。

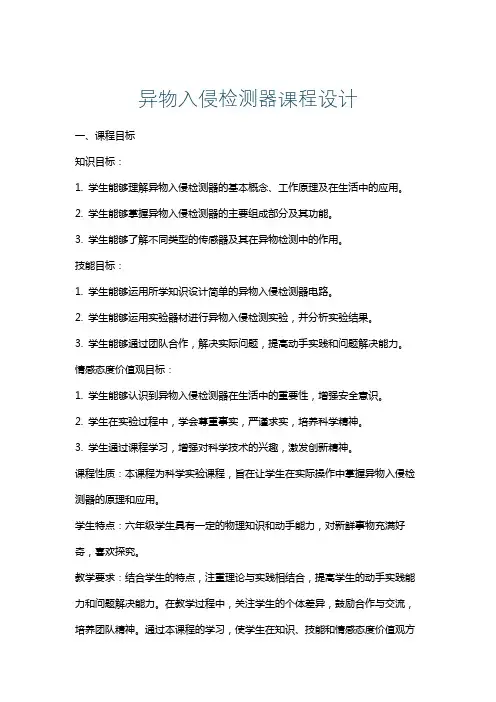

异物入侵检测器课程设计一、课程目标知识目标：1. 学生能够理解异物入侵检测器的基本概念、工作原理及在生活中的应用。
2. 学生能够掌握异物入侵检测器的主要组成部分及其功能。
3. 学生能够了解不同类型的传感器及其在异物检测中的作用。
技能目标：1. 学生能够运用所学知识设计简单的异物入侵检测器电路。
2. 学生能够运用实验器材进行异物入侵检测实验，并分析实验结果。
3. 学生能够通过团队合作，解决实际问题，提高动手实践和问题解决能力。
情感态度价值观目标：1. 学生能够认识到异物入侵检测器在生活中的重要性，增强安全意识。
2. 学生在实验过程中，学会尊重事实，严谨求实，培养科学精神。
3. 学生通过课程学习，增强对科学技术的兴趣，激发创新精神。
课程性质：本课程为科学实验课程，旨在让学生在实际操作中掌握异物入侵检测器的原理和应用。
学生特点：六年级学生具有一定的物理知识和动手能力，对新鲜事物充满好奇，喜欢探究。
教学要求：结合学生的特点，注重理论与实践相结合，提高学生的动手实践能力和问题解决能力。
在教学过程中，关注学生的个体差异，鼓励合作与交流，培养团队精神。
通过本课程的学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容1. 异物入侵检测器的概念与分类：介绍异物入侵检测器的定义、作用及常见分类方法，结合课本第3章相关内容，让学生了解其在生活中的应用场景。
2. 工作原理与传感器：讲解异物入侵检测器的工作原理，重点介绍红外传感器、声波传感器等常见传感器的工作原理和应用，对应课本第4章内容。
3. 检测器电路设计：教授如何设计简单的异物入侵检测器电路，包括传感器、信号处理、报警等部分，结合课本第5章相关内容，让学生动手实践。
4. 实验操作与数据分析：组织学生进行异物入侵检测实验，学习如何操作实验器材，观察实验现象，收集并分析数据，对应课本第6章内容。
5. 案例分析与创新设计：分析实际案例，让学生了解异物入侵检测器在现实生活中的应用，激发学生创新意识，鼓励学生进行改进和优化设计。

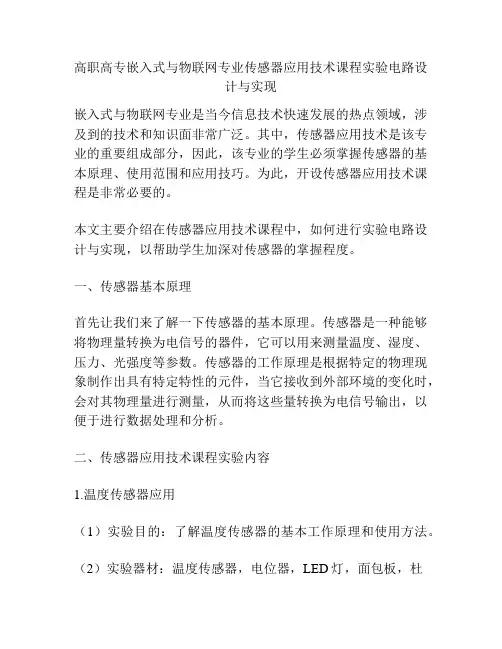

高职高专嵌入式与物联网专业传感器应用技术课程实验电路设计与实现嵌入式与物联网专业是当今信息技术快速发展的热点领域，涉及到的技术和知识面非常广泛。
其中，传感器应用技术是该专业的重要组成部分，因此，该专业的学生必须掌握传感器的基本原理、使用范围和应用技巧。
为此，开设传感器应用技术课程是非常必要的。
本文主要介绍在传感器应用技术课程中，如何进行实验电路设计与实现，以帮助学生加深对传感器的掌握程度。
一、传感器基本原理首先让我们来了解一下传感器的基本原理。
传感器是一种能够将物理量转换为电信号的器件，它可以用来测量温度、湿度、压力、光强度等参数。
传感器的工作原理是根据特定的物理现象制作出具有特定特性的元件，当它接收到外部环境的变化时，会对其物理量进行测量，从而将这些量转换为电信号输出，以便于进行数据处理和分析。
二、传感器应用技术课程实验内容1.温度传感器应用（1）实验目的：了解温度传感器的基本工作原理和使用方法。
（2）实验器材：温度传感器，电位器，LED灯，面包板，杜邦线。
（3）实验原理：将温度传感器和电位器连接在面包板上，通过调整电位器来调节电流，实时测试温度的变化，当温度达到设定值时，LED灯会亮起，并提示温度变化。
（4）实验步骤：①将温度传感器连接到面包板上，接地引脚连接到面包板的负极，VCC引脚连接到面包板的正极。
②将电位器连接到面包板上，在VCC和传感器之间加一个限流电阻，用来限制电流。
③将LED灯连接到面包板上，通过一个二极管与电位器连接，当电位器调节到一定值时，二极管会导通，从而使LED灯亮起。
（5）实验结果：经过实验得到，当温度达到设定值时，LED灯确实亮起，并能够准确地测量温度的变化。
2.声音传感器应用（1）实验目的：了解声音传感器的基本工作原理和使用方法。
（2）实验器材：声音传感器，面包板，杜邦线。
（3）实验原理：将声音传感器连接到面包板上，通过杜邦线将其与电路连接，测试其灵敏度和响应速度。
